Winkhaus Getriebeschiene GAK.1550-2, DM 15,5 mm, FFH 1300-1550 mm
| Anzahl | Stückpreis |
|---|---|
| ab 1 | 9,38 €* |
| ab 10 | 7,51 €* |
Sofort verfügbar, Lieferzeit: 1-3 Tage*
Produktinformationen "Winkhaus Getriebeschiene GAK.1550-2, DM 15,5 mm, FFH 1300-1550 mm"
Original Winkhaus Getriebeschiene GAK.1550-2 aus der Beschlagserie activPilot.
Herstellernummer: 4926225 “GETRIEBE GAK.1550-2”
Produktbeschreibung:
– Konstanter Griffsitz GK
– Dornmaß 15,5 mm
– In der Beschlagnut klemmbar
– Funktionsbauteile wie DFE und TFE nachrüstbar
– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)
– Rechts und links verwendbar
– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen
– Getriebeschlosskasten vom Falz her einfräsbar
– Getriebeschlosskasten einbohrbar
– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand
– Mittenfixierung serienmäßig
– Lieferzustand ist die Drehstellung
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– Stulpbreite 16 mm
– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:
1300 – 1550 Flügelfalzhöhe
Griffsitz:
550 mm (G 550)
Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.1550-2)
Die Bezeichnungen “GAK.1550” und “G550 FFH 1300-1550” sind eingraviert.

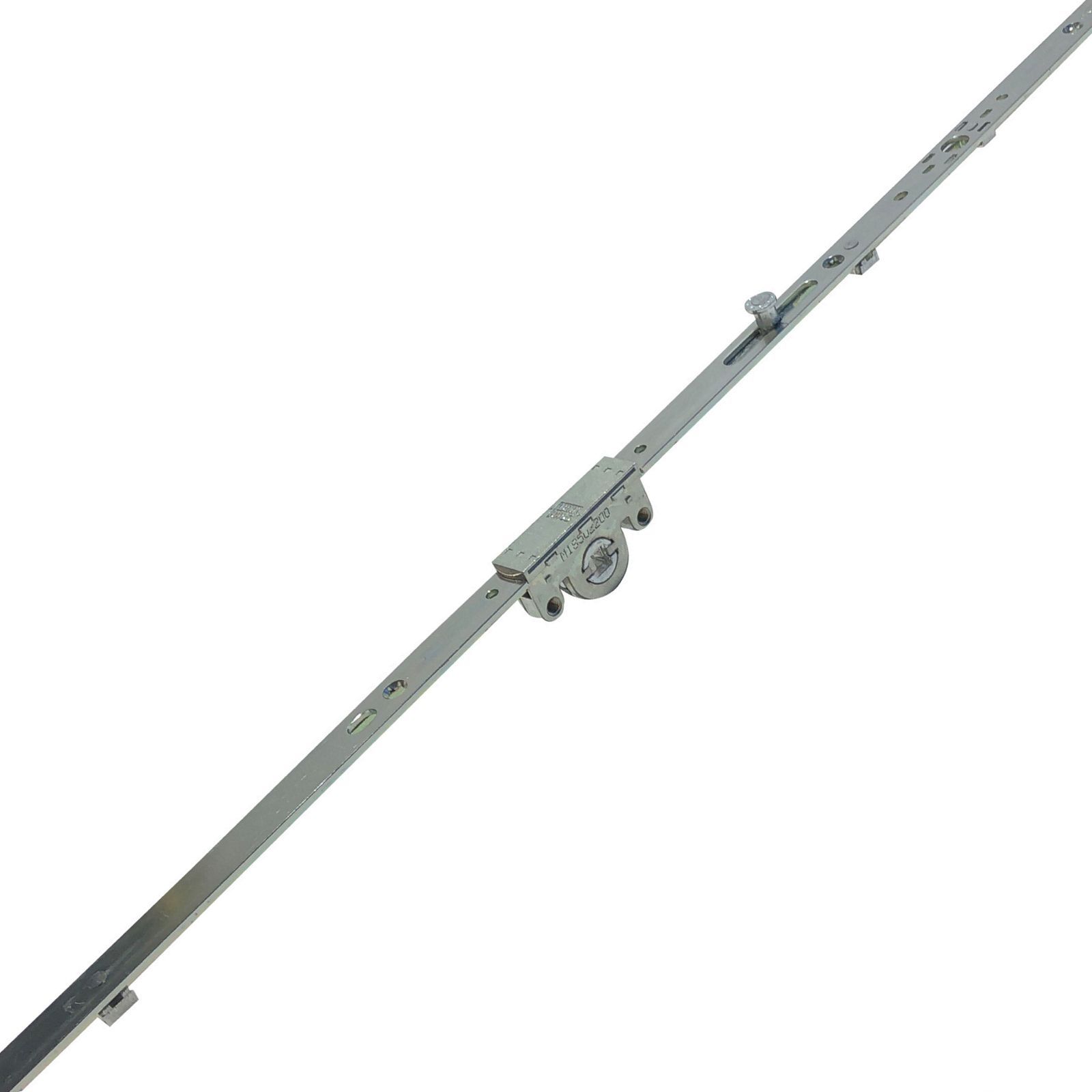

Hinweis: Auf dem Produktbild ist kein GAK.1550-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.
| Anzahl Schließzapfen: | 2 Stück |
|---|---|
| Ausführung: | Standard |
| Befestigungsart: | klemmbar |
| DIN-Richtung: | DIN Links-Rechts |
| Dornmaß: | 15,5 mm, 15.5, 15.5 mm |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff |
| Fensterwerkstoff: | Aluminium, Holz, Kunststoff, Stahl |
| Finish: | chromatiert |
| Flügelfalzhöhe max.: | 1.550 mm |
| Flügelfalzhöhe min.: | 1.300 mm |
| Griffsitz: | konstant |
| Griffsitzhöhe: | 550 mm |
| Material: | Stahl |
| Produktart: | Einlassgetriebe, Getriebe |
| Produktsegment: | activPilot Comfort PAD, activPilot Comfort PADK, activPilot Comfort PADM, activPilot Comfort PADS, activPilot Concept, activPilot Elegance, activPilot Ergo, activPilot Giant, activPilot Select, activPilot Sprint, activPilot Topstar, duoPort PAS, duoPort SK |
| Schließzapfen: | Sicherheitsschließzapfen |
| Serie: | duoPort SK |
| Stulpbreite: | 16 mm |
| Vierkantlochung: | 7 mm |
