Winkhaus Drehlagerband DL.K.20-13.LS.WS
| Anzahl | Stückpreis |
|---|---|
| ab 1 | 9,07 €* |
| ab 100 | 7,26 €* |
Sofort verfügbar, Lieferzeit: 1-3 Tage*
Produktinformationen "Winkhaus Drehlagerband DL.K.20-13.LS.WS"

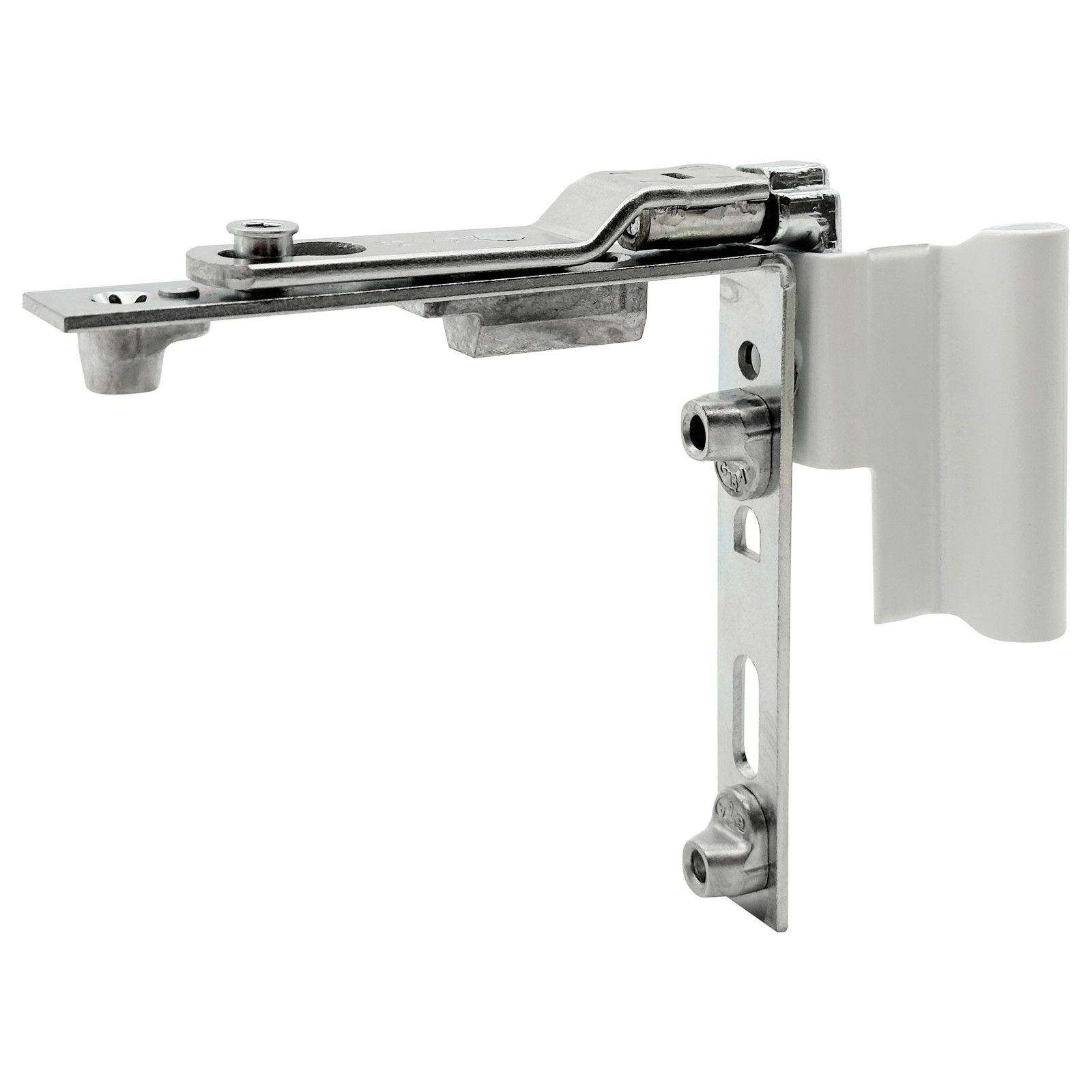

Original Winkhaus Drehlagerband DL.K.20-13.LS.WS in Weiß
Herstellernummer: 2903203 „DREHL.BAND DL.K.20-13.LS.WS“
Funktionsweise:
– ermöglicht die Drehöffnung des Fensterflügels
– wird flügelseitig mit dem Drehlagerwinkel montiert
– Verbindung mit Scherenlager über Scherenlagerstift
– Montage auf aufliegender Bandseite für links angeschlagene Fenster
Das Drehlagerband DL.K.20-13.LS.WS gehört zur activPilot Concept Serie und ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl mit aufliegender Bandseite vorgesehen. Es wird flügelseitig angebracht und bildet mit dem Drehlagerwinkel eine vollständige Drehverbindung. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016), das Bauteil ist verzinkt ausgeführt und für Flügelgewichte bis 130?kg geeignet.
Technische Daten:
– Bauteiltyp: Drehlagerband
– Serie: activPilot Concept
– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl
– Falzluft: 12 mm
– Flügelüberschlag: 20 mm
– Nutmittenlage: 13 mm
– Anschlagseite: DIN links
– Sichtbarkeit: aufliegend
– Öffnungsart/Schaltfolge: Dreh
– max. zul. Flügelgewicht: 100 kg
– max. Flügelgewicht bei FFB = 1,1 m: 130 kg
– Drehhemmung: ja
– Pfostenverbinder: nein
– Oberfläche: verzinkt
– Farbe Bandseite: weiß (ähnl. RAL 9016)
– Oberfläche Bandseite: gepulvert
Lieferumfang:
– Drehlagerband DL.K.20-13.LS.WS
Hinweis: Der "Drehlagerwinkel ERW SL" muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.
| Bauteiltyp: | Drehlagerband |
|---|---|
| Befestigungsart: | zum Einhängen |
| DIN-Richtung: | DIN Links |
| Einsatzbereich: | Drehflügel |
| Ergänzung: | Flügelteil |
| Falzluft: | 12, 12 mm |
| Farbe: | silber, weiß |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff |
| Fensterwerkstoff: | Aluminium, Holz, Kunststoff, Stahl |
| Finish: | lackiert |
| Flügelgewicht max.: | 130 kg |
| Material: | Stahl |
| Nutlage: | 13.00 mm |
| Nutmittenlage: | 13, 13 mm |
| Produktart: | Drehlagerband |
| Produktsegment: | activPilot Concept |
| Serie: | activPilot Concept |
| Stulpbreite: | 16 mm |
| Winkelbandeigenschaft: | mit Drehhemmung |
| Überschlag: | 20 mm |
