Winkhaus Auflauf AL.SBK.10.BS
| Anzahl | Stückpreis |
|---|---|
| ab 1 | 9,26 €* |
| ab 200 | 7,41 €* |
Sofort verfügbar, Lieferzeit: 1-3 Tage*
Produktinformationen "Winkhaus Auflauf AL.SBK.10.BS"

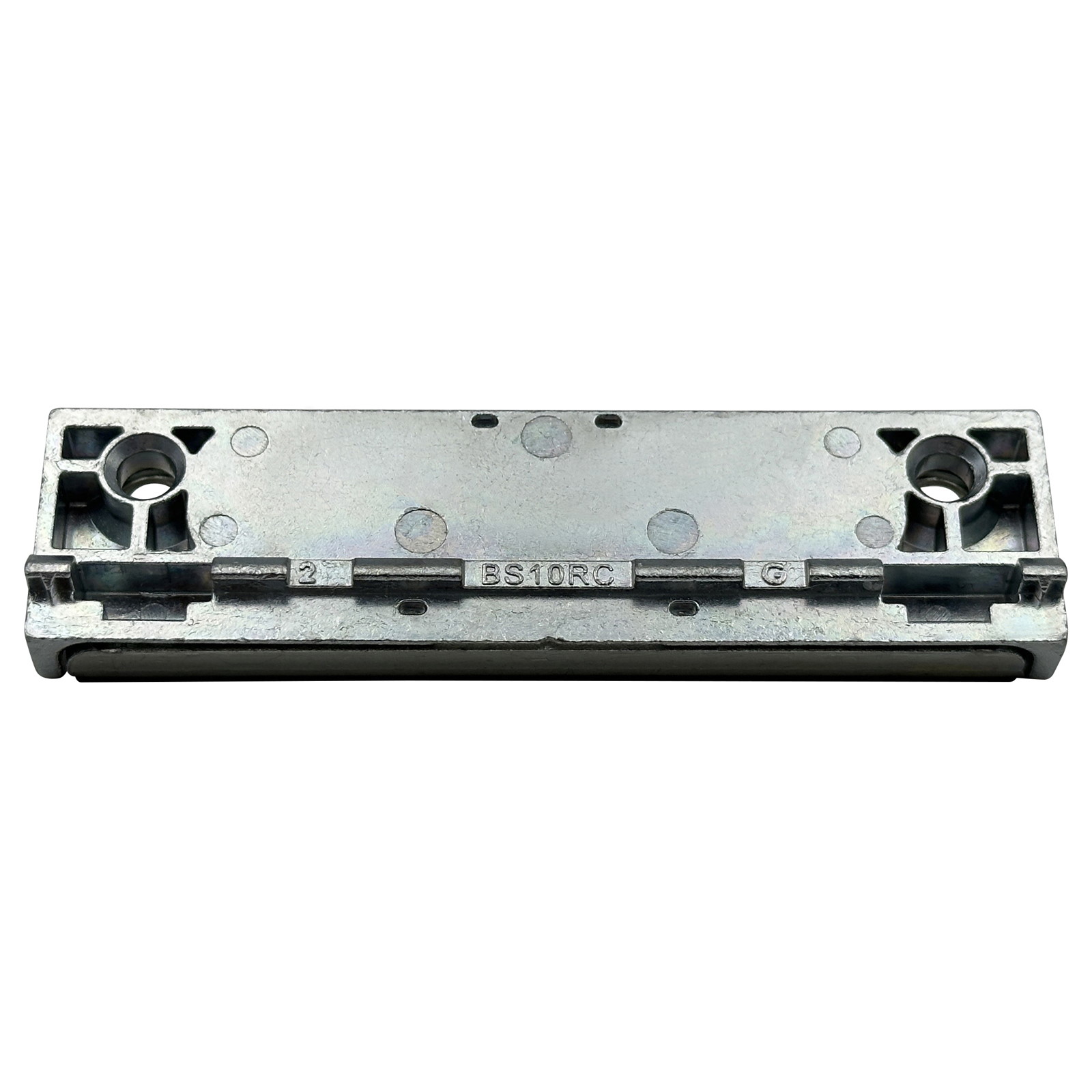

Original Winkhaus Auflauf AL.SBK.10.BS in Silber
Herstellernummer: 5041488 „AUFLAUF AL.SBK.10.BS“
Funktionsweise:
– dient der Führung des Fensterflügels in Kippstellung
– wird verdeckt im Blendrahmen montiert
– keine Anpressdruckverstellung
– geeignet für Aluminium-, Holz- und Kunststofffenster
Der Auflauf AL.SBK.10.BS aus der activPilot Concept Serie wird bei Dreh-Kipp-Fenstern mit aufliegender Bandseite eingesetzt. Er ist 80?mm lang, 8?mm hoch und hat eine Tiefe von 21,5?mm. Das Bauteil wird verdeckt im Blendrahmen eingebaut und besitzt eine Schraubachse von 16?mm. Die verzinkte Oberfläche ist silberfarben ausgeführt.
Technische Daten:
– Bauteiltyp: Auflauf
– Serie: activPilot Concept
– Fensterwerkstoff: Aluminium, Holz, Kunststoff
– Nutmittenlage: 13 mm
– Bauteillänge: 80 mm
– Bauteilhöhe: 8 mm
– Bauteiltiefe: 21,5 mm
– Falzluft (Bodenschwelle): 10 mm
– Schraubachse 1: 16 mm
– Anpressdruckverstellung: nein
– Bauteilsitz: Blendrahmen, verdecktliegend
– Farbe: silber
– Oberfläche: verzinkt
Lieferumfang:
– Auflauf AL.SBK.10.BS
| Bauteiltyp: | Auflauf |
|---|---|
| Befestigungsart: | zum Anschrauben |
| DIN-Richtung: | DIN Links-Rechts |
| Einsatzbereich: | Drehkipp |
| Falzluft: | 12 mm |
| Farbe: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff, Aluminium; Holz; Kunststoff |
| Fensterwerkstoff: | Aluminium, Holz, Kunststoff |
| Material: | Stahl |
| Montageart: | Rahmenteil |
| Nutbreite: | 9/13 mm |
| Nutmittenlage: | 13, 13 mm |
| Produktart: | Auflauf |
| Produktsegment: | activPilot Concept, activPilot Concept C, activPilot Giant |
| Serie: | activPilot Concept |
| Tiefe: | 21,5 mm |
