Winkhaus Getriebeschiene GAM.800, DM 15,5 mm, FFH 510-800 mm
5,19 €
Sofort verfügbar, Lieferzeit: 1-3 Tage*
Produktinformationen "Winkhaus Getriebeschiene GAM.800, DM 15,5 mm, FFH 510-800 mm"

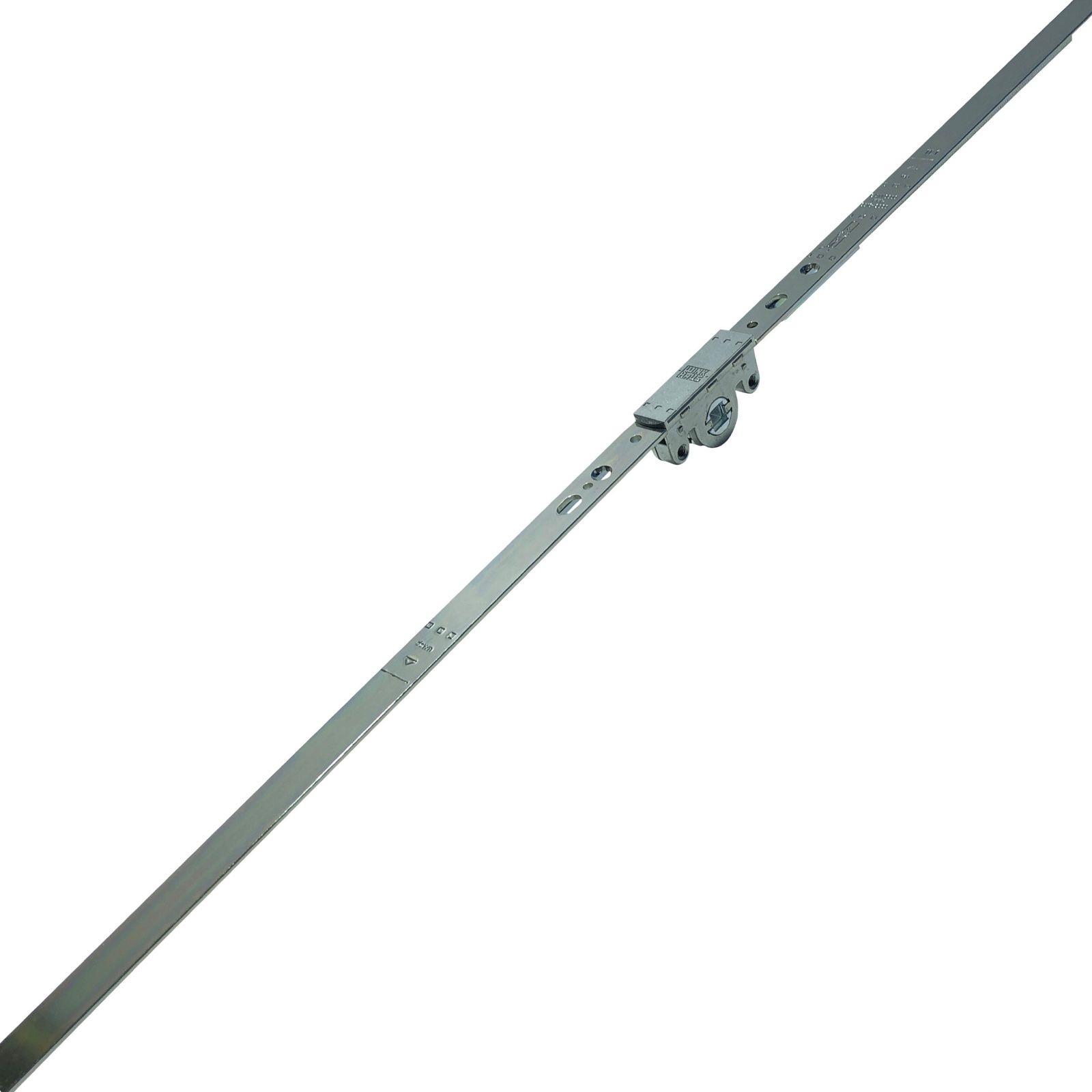

Original Winkhaus Getriebeschiene GAM.800 aus der Beschlagserie activPilot.
Herstellernummer: 4926267 “GETRIEBE GAM.800”
Produktbeschreibung:
– Mittiger Griffsitz GM
– Dornmaß 15,5 mm
– In der Beschlagnut klemmbar
– Rechts und links verwendbar
– Getriebeschlosskasten vom Falz her einfräsbar
– Getriebeschlosskasten einbohrbar
– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand
– Mittenfixierung serienmäßig
– Lieferzustand ist die Drehstellung
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:
510 – 800 mm Flügelfalzhöhe
Die Bezeichnungen “GAM 800” und “FFH 0510 – 0800” sind eingraviert.
| Ausführung: | Standard |
|---|---|
| Bauteiltyp: | Einlassgetriebe |
| Befestigungsart: | zum Anschrauben |
| DIN-Richtung: | DIN Links-Rechts |
| Dornmaß: | 15,5 mm, 15.5, 15.5 mm |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff |
| Fensterwerkstoff: | Aluminium, Holz, Kunststoff, Stahl |
| Finish: | chromatiert |
| Flügelfalzhöhe max.: | 800 mm |
| Flügelfalzhöhe min.: | 510 mm |
| Griffsitz: | mittig |
| Herstellernummer: | 4926267 |
| Marke: | Winkhaus |
| Material: | Stahl |
| Produktart: | Einlassgetriebe, Getriebe |
| Produktsegment: | activPilot Comfort PAD, activPilot Comfort PADK, activPilot Comfort PADM, activPilot Comfort PADS, activPilot Concept, activPilot Elegance, activPilot Ergo, activPilot Giant, activPilot Select, activPilot Sprint, activPilot Topstar, duoPort PAS, duoPort SK |
| Schließzapfen: | ohne Schließzapfen |
| Serie: | activPilot Select |
| Stulpbreite: | 16 mm |
| Vierkantlochung: | 7 mm |
