Winkhaus Ecklager EL.K.SE.161.RS
10,95 €
Sofort verfügbar, Lieferzeit: 1-3 Tage*
Produktinformationen "Winkhaus Ecklager EL.K.SE.161.RS"

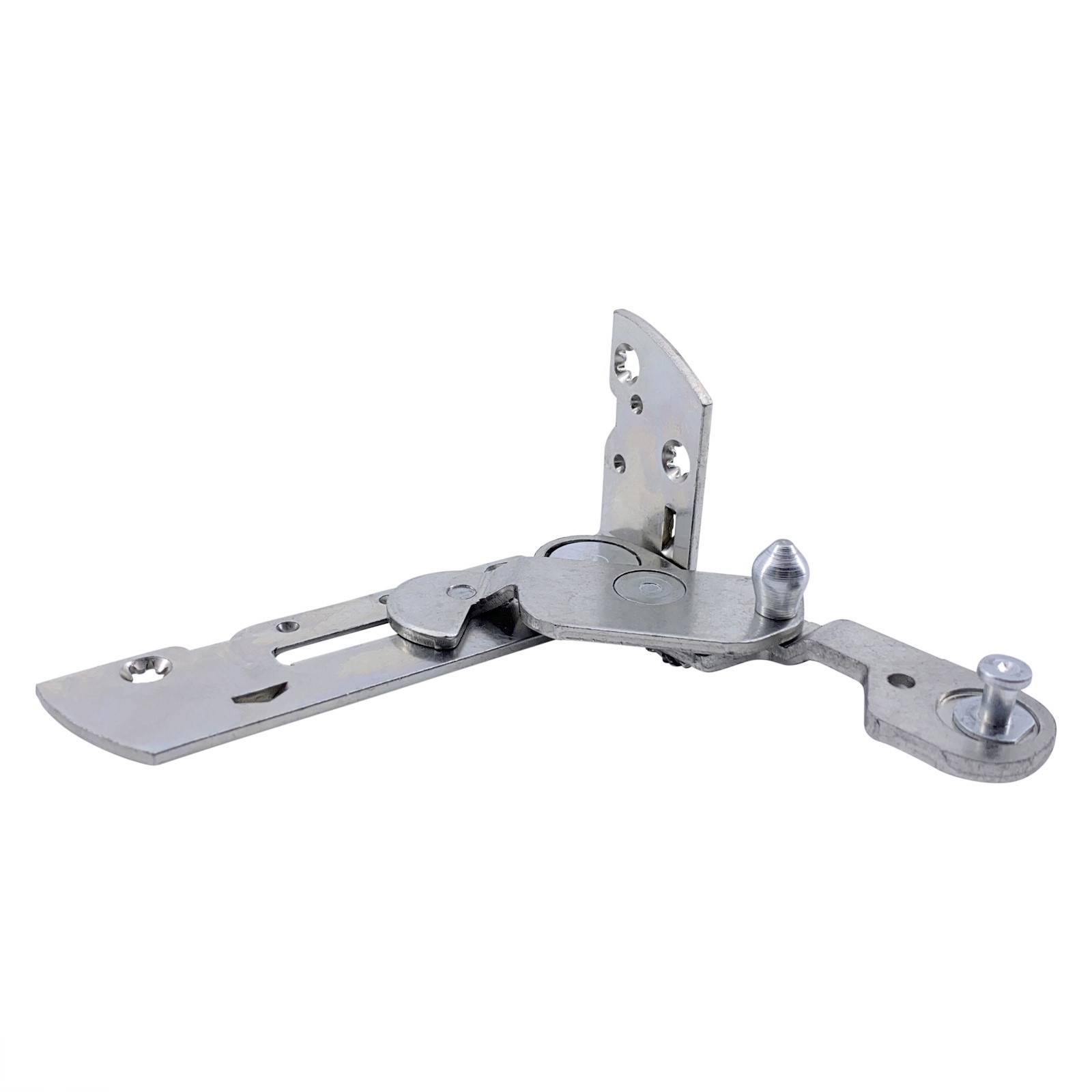

Original Winkhaus Ecklager EL.K.SE.161.RS (DIN Rechts) aus der Beschlagserie activPilot Select.
Herstellernummer: 4938660 „ECKLAG.EL.K.SE.161.RS“
Produktbeschreibung:
– In Verbindung mit Flügellager FL.SE
– Profilbezogen, siehe Gruppe 1, Übersichtstabelle
– Nutmittenlage 13 mm
– Anpressdruckverstellung +/– 0,8 mm
– Flügelgewicht (ohne Flügellagerschiene FLS.SE) max: 100 kg
– Max. Öffnungswinkel 95°
– Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.
– Erforderliche Falzluft unten waagerecht 12 + 1 mm
Verwendung für Profilhersteller..
Aluplast
- Ideal 4000, Ideal 5000, Ideal 6000, Ideal 7000, Ideal 8000
- Energeto
Lieferumfang:
- Winkhaus Ecklager EL.K.SE.161.RS
Hinweis: Die Ecklager sind profilabhängig und können nur in das dafür vorgesehene Profil eingebaut werden. Den genauen Profilhersteller finden Sie am Fensterrahmen, optional können Sie eines der verbauten Schließbleche abschrauben und die Nummer hinten (z.B. K.152) passend ableiten (EL.K.SE.152).
| Ausführung: | verstellbar |
|---|---|
| Bauteiltyp: | Ecklager |
| DIN-Richtung: | DIN Rechts |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Rahmenteil |
| Falzluft: | 12, 12 mm, 12.00 mm |
| Falztiefe: | 29, 29 mm |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Kunststoff |
| Fensterwerkstoff: | Kunststoff |
| Flügelgewicht max.: | 100 kg |
| Material: | Stahl |
| Nutlage: | 13.00 mm |
| Nutmittenlage: | 13, 13 mm |
| Produktart: | Ecklager |
| Produktsegment: | activPilot Select |
| Profilsystem: | Aluplast Energeto |
| Profilsysteme: | Ideal 4000, Ideal 5000, Ideal 6000, Ideal 7000, Ideal 8000, Energeto, Dimex - Komfort, Schüco - Corona 60 |
| Serie: | activPilot Select |
| Verstellmöglichkeit: | anpressdruckverstellbar |
| max. zul. Flügelgewicht - Zusatzbauteil: | 150 kg |
| Öffnungswinkel max.: | 95 Grad |
