Original WINKHAUS Ecklager ESV 6-3-16 in Weiß aus der Beschlagserie activPilot bzw. autoPilotHerstellernummer: 1930470 "ECKLAGER ESV 6-3-16 SL/WS"Produktinformationen:– Verwendung in Kombination mit den Flügellagern FK.. bzw. FK-F..., FL.K.20-6-28.130, FWV…, oder FL.E…PA.., nicht kompatibel mit Flügellager FL.K.20-6-20 oder FL.K.20-6-28– links und rechts verwendbar– Ecklager ESV mit symmetrischen Bohrbild, entsprechend dem Scherenlager SL.KS.3-6– Ecklager-/ Scherenlagerbohrungen am losen Stück möglich– Seitenverstellung +/- 2 mm– für Kunststofffenster– Flügelgewicht: 100 kg– Bei 20 mm Flügelüberschlag: Ecklager bündig mit der FlügelunterkanteLieferumfang:– Ecklager ESV 6-3-16 in WeißHinweis: Die Ecklager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Ecklager vorhanden sein.

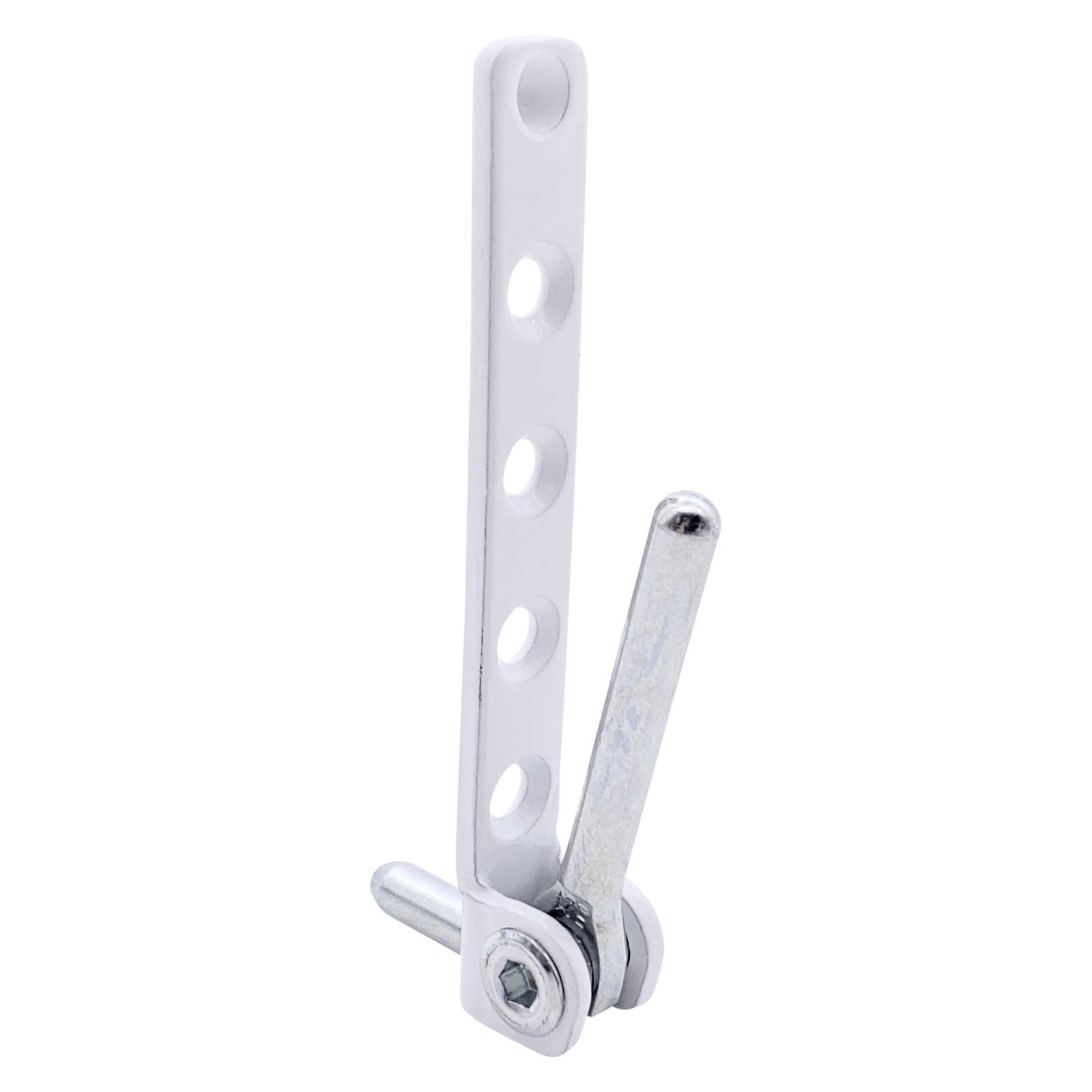

Original Winkhaus Ecklager EL.K.6-3-16 in Weiß aus der Produktlinie activPilot.Herstellernummer: 2844637 „ECKLAG.EL.K.6-3-16.WS“ Produktbeschreibung:– Verwendung in Kombination mit den Flügellagern FL.K… oder FL.KA…, nicht kompatibel mit Flügellager FK 20-6-20, FK-F 20-6-20 oder FL.K.20-6-28.130– Ecklager EL.K mit symmetrischem Bohrbild entsprechend dem Scherenlager SL.KS– Bei 20 mm Flügelüberschlag: Ecklager inklusive Kappe bündig mit der Flügelunterkante– Seitenverstellung ± 2 mm– Rechts und links verwendbar– Flügelgewicht: bis 100 kg– Bolzenlänge: 42 mm Lieferumfang:– Ecklager EL.K.6-3-16 in Weiß Hinweis: Die Ecklager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Ecklager vorhanden sein. Das Ecklager EL.K. hat eine Bolzenlänge von 42 mm (bitte nicht mit dem Ecklager ESV verwechseln (22 mm Bolzenlänge))!

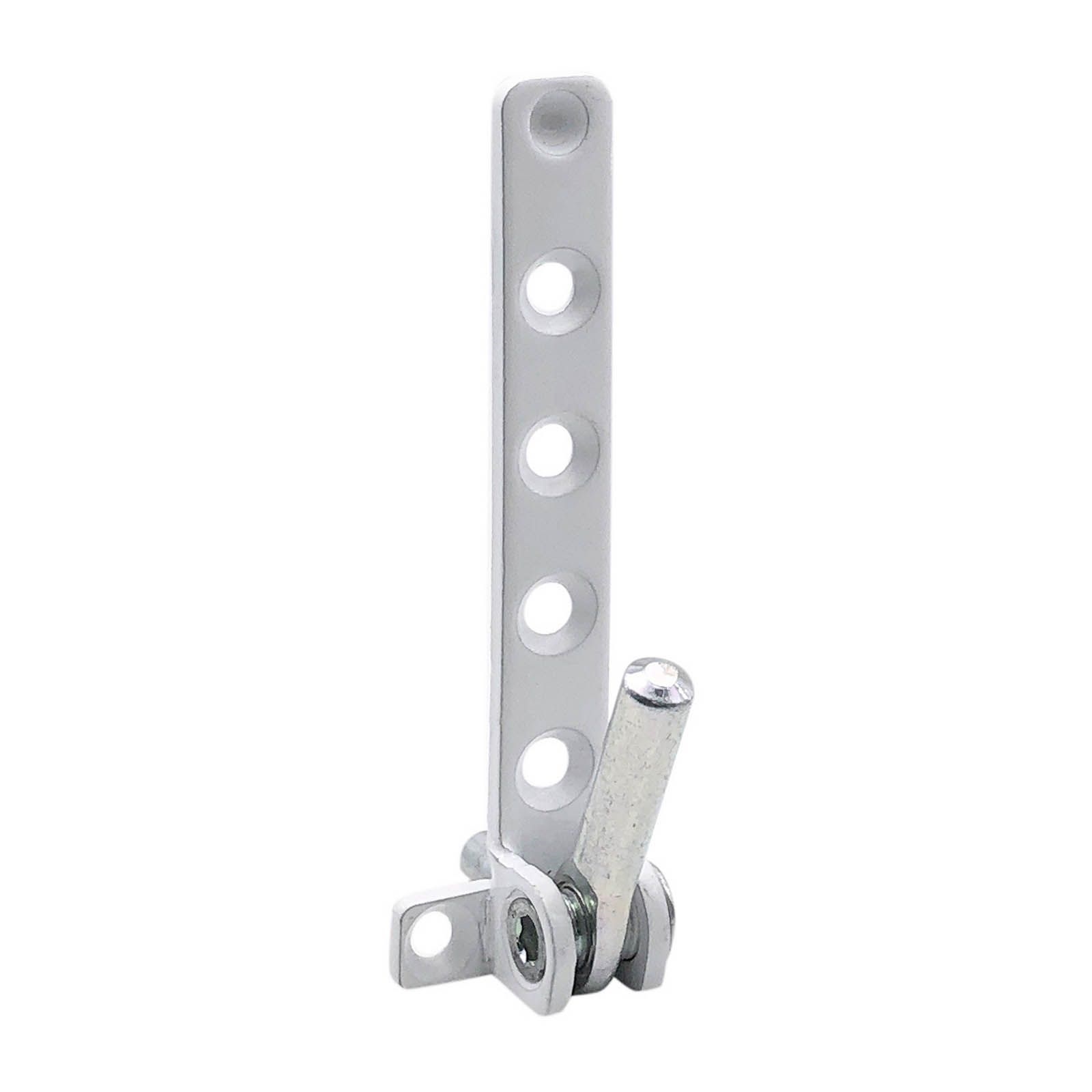

Original WINKHAUS Ecklager ESVW 6-3-16 Rechts in Weiß für Kunststofffenster Herstellernummer: 1934788 “ESVW 6-3-16 RS SL/WS”   Produktinformationen: – Verwendung in Kombination mit den Flügellagern FL.K.20-6-28.130, FWV…, FL.E…PA.. oder FK-F…, nicht kompatibel mit Flügellager FL.K.20-6-20 – nur rechts verwendbar – Ecklager-/ Scherenlagerbohrungen am losen Stück möglich – Seitenverstellung +/- 2 mm – Flügelgewicht: 130 kg – Bei 20 mm Flügelüberschlag: Ecklager bündig mit der Flügelunterkante   Lieferumfang: – Ecklager ESVW 6-3-16 Rechts in Weiß   Hinweis: Die Ecklager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Ecklager vorhanden sein.

Original WINKHAUS Ecklager ESVW 6-3-16 Links in Weiß für Kunststofffenster Herstellernummer: 1934737 “ESVW 6-3-16 LS SL/WS”   Produktinformationen: – Verwendung in Kombination mit den Flügellagern FL.K.20-6-28.130, FWV…, FL.E…PA.. oder FK-F…, nicht kompatibel mit Flügellager FL.K.20-6-20 – nur links verwendbar – Ecklager-/ Scherenlagerbohrungen am losen Stück möglich – Seitenverstellung +/- 2 mm – Flügelgewicht: 130 kg – Bei 20 mm Flügelüberschlag: Ecklager bündig mit der Flügelunterkante   Lieferumfang: – Ecklager ESVW 6-3-16 Links in Weiß   Hinweis: Die Ecklager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Ecklager vorhanden sein.

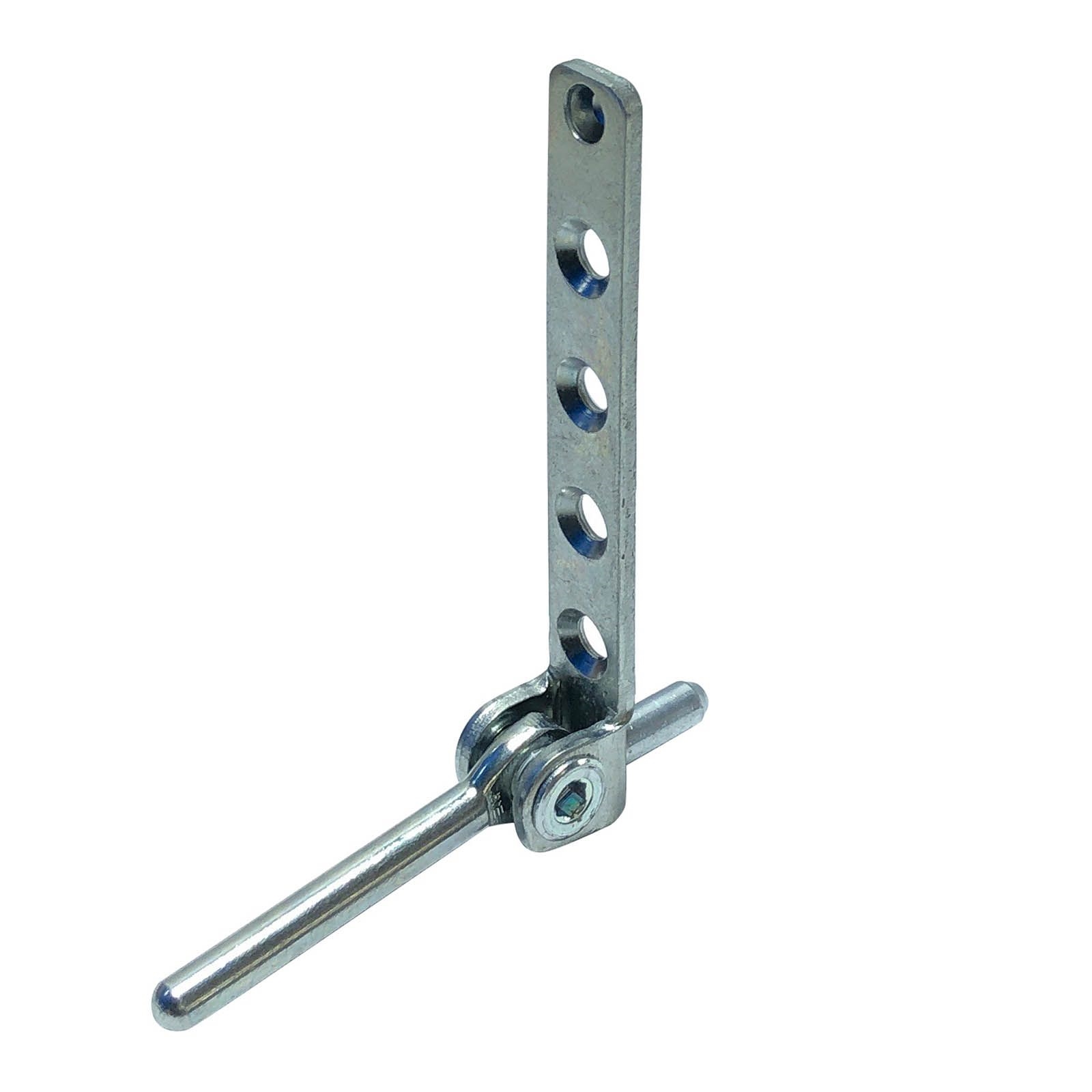

Original Winkhaus Ecklager EL.K.6-3-16 in Weiß aus der Produktlinie activPilot. Herstellernummer: 2844602 „ECKLAG.EL.K.6-3-16“ Produktbeschreibung: – Verwendung in Kombination mit den Flügellagern FL.K… oder FL.KA…, nicht kompatibel mit Flügellager FK 20-6-20 oder FK-F 20-6-20 – Ecklager EL.K mit symmetrischem Bohrbild entsprechend dem Scherenlager SL.KS – Bei 20 mm Flügelüberschlag: Ecklager inklusive Kappe bündig mit der Flügelunterkante – Seitenverstellung ± 2 mm – Rechts und links verwendbar – Flügelgewicht: bis 100 kg – Bolzenlänge: 42 mm Lieferumfang: – Ecklager EL.K.6-3-16 in Silber (ohne Beschichtung) Hinweis: Die Ecklager werden lose geschüttet angeliefert. Es können daher leichte Kratzer auf dem Ecklager vorhanden sein. Das Ecklager EL.K. hat eine Bolzenlänge von 42 mm (bitte nicht mit dem Ecklager ESV verwechseln (22 mm Bolzenlänge))!

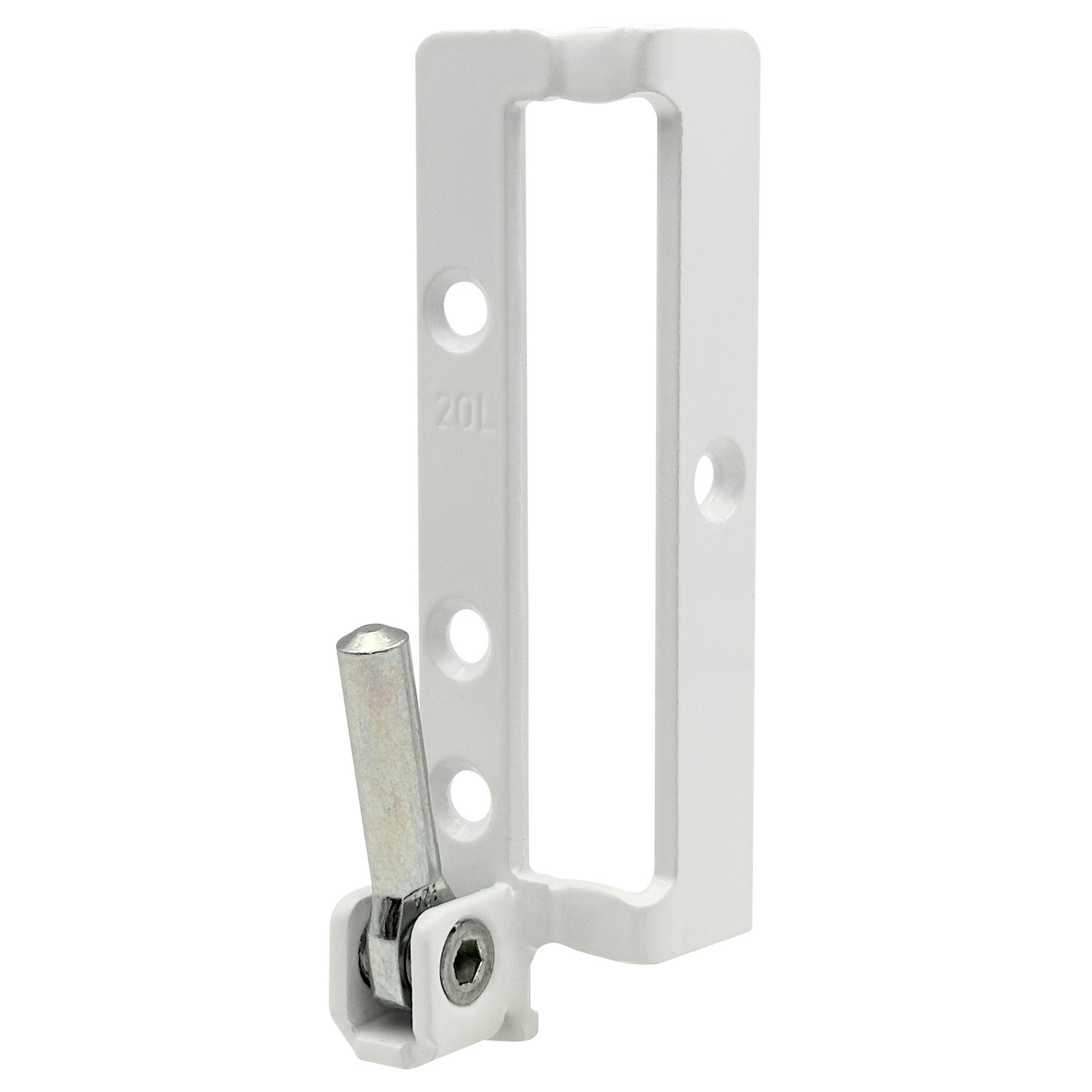

Original Winkhaus Ecklager EL.HW.20-12.LS.WS in WeißHerstellernummer: 4999557 „ECKLAG.EL.HW.20-12.LS.WS“ Funktionsweise:– verbindet den Fensterflügel mit dem Blendrahmen an der Unterseite– ermöglicht die Dreh- und Kippfunktion des Fensterflügels– Montage erfolgt rahmenseitig mit 4 Schrauben– für links angeschlagene Fenster mit aufliegender Bandseite Das Ecklager EL.HW.20-12.LS.WS gehört zur activPilot Serie und wird in Dreh-Kipp-Fenstern mit aufliegender Bandseite eingesetzt. Die Montage erfolgt rahmenseitig im unteren Eckbereich, das Ecklager wird dort mit dem Flügellager verbunden. Die Bandseite ist gepulvert in Weiß (ähnlich RAL 9016) ausgeführt und bietet eine hohe Korrosionsbeständigkeit. Technische Daten:– Bauteiltyp: Ecklager– Serie: activPilot – Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Anschlagseite: DIN links– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp, Kipp vor Dreh– Bandseitenausführung: activPilot Concept K– max. Flügelgewicht: 130 kg– Ecklagerbolzen Ø: 7 mm– Breite Ecklagerplatte: 24–29 mm– Anzahl Schraubenlöcher: 4– Profilbearbeitung: nicht notwendig– Farbe: weiß (ähnlich RAL 9016)– Oberfläche: pulverbeschichtet Lieferumfang:– Ecklager EL.HW.20-12.LS.WS

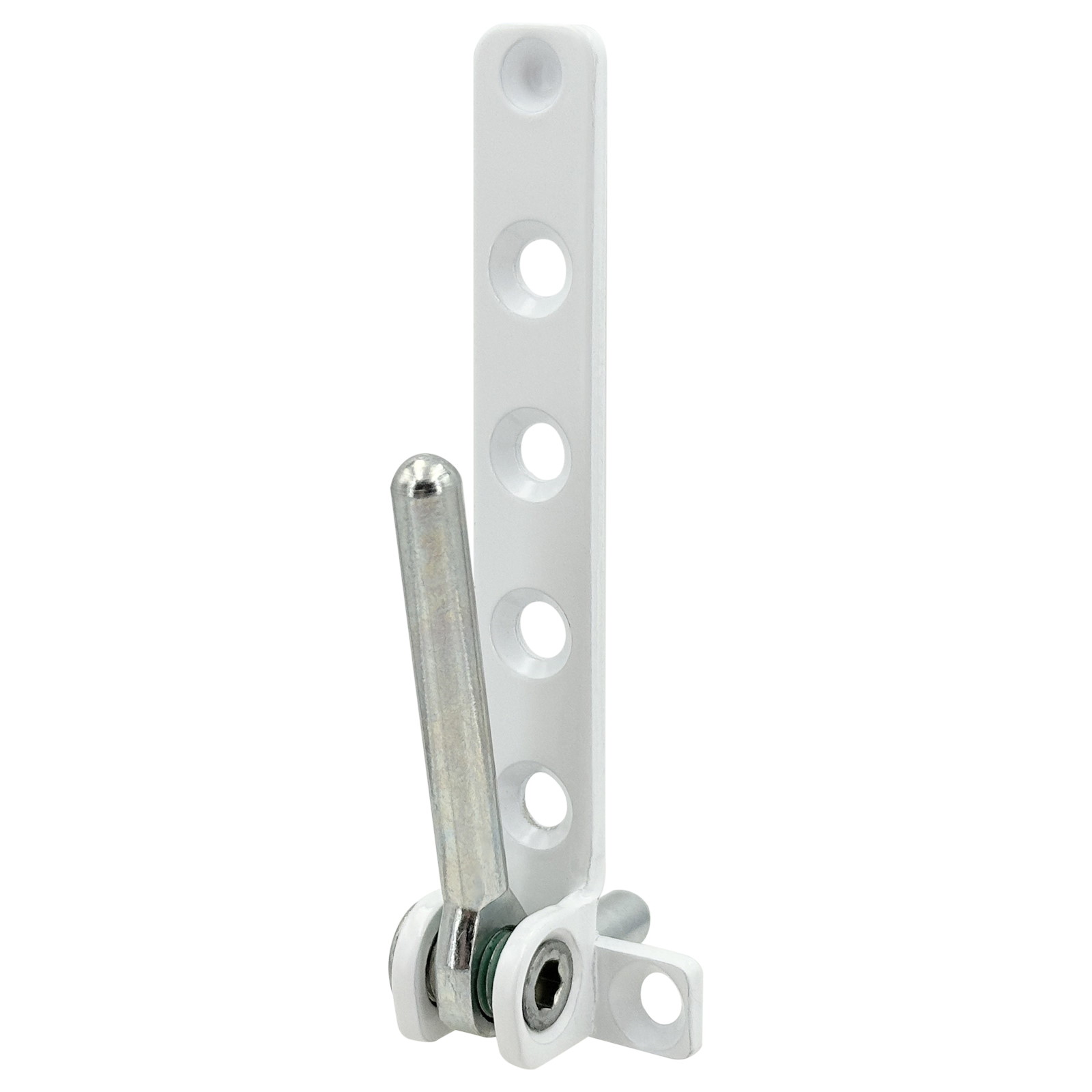

Original Winkhaus Ecklager EL.KB.6-3-16.LS.WS in WeißHerstellernummer: 2903959 „ECKLAG.EL.KB.6-3-16.LS.WS“ Funktionsweise:– verbindet den Fensterflügel mit dem Blendrahmen– überträgt die Flügellast und ermöglicht Dreh- und Kippbewegung– wird auf der aufliegenden Bandseite am Rahmen montiert– verbindet sich mit dem flügelseitigen Flügellager Das Ecklager EL.KB.6-3-16.LS.WS gehört zur activPilot Serie und wird bei links angeschlagenen Dreh-Kipp-Fenstern eingesetzt. Es ist für Fenster aus Aluminium, Kunststoff oder Stahl geeignet und wird auf der aufliegenden Bandseite montiert. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016). Das Ecklager trägt Flügel bis 130?kg und ist mehrfach verschraubbar. Technische Daten:– Bauteiltyp: Ecklager– Serie: activPilot Ergo– Fensterwerkstoff: Aluminium, Kunststoff, Stahl– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Anschlagseite: DIN links– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp, Kipp vor Dreh– max. Flügelgewicht: 130 kg– Ø Ecklagerbolzen: 6 mm– Ø Lagerzapfen oben: 6 mm– Länge Lagerzapfen oben: 3 mm– Ø Lagerzapfen unten: 6 mm– Länge Lagerzapfen unten: 16 mm– Breite Ecklagerplatte: 12 – 22 mm– Anzahl Schraubenlöcher: 5– Oberfläche Bandseite: gepulvert– Farbe Bandseite: weiß (ähnl. RAL 9016)– Profilbearbeitung notwendig: ja Lieferumfang:– Ecklager EL.KB.6-3-16.LS.WS

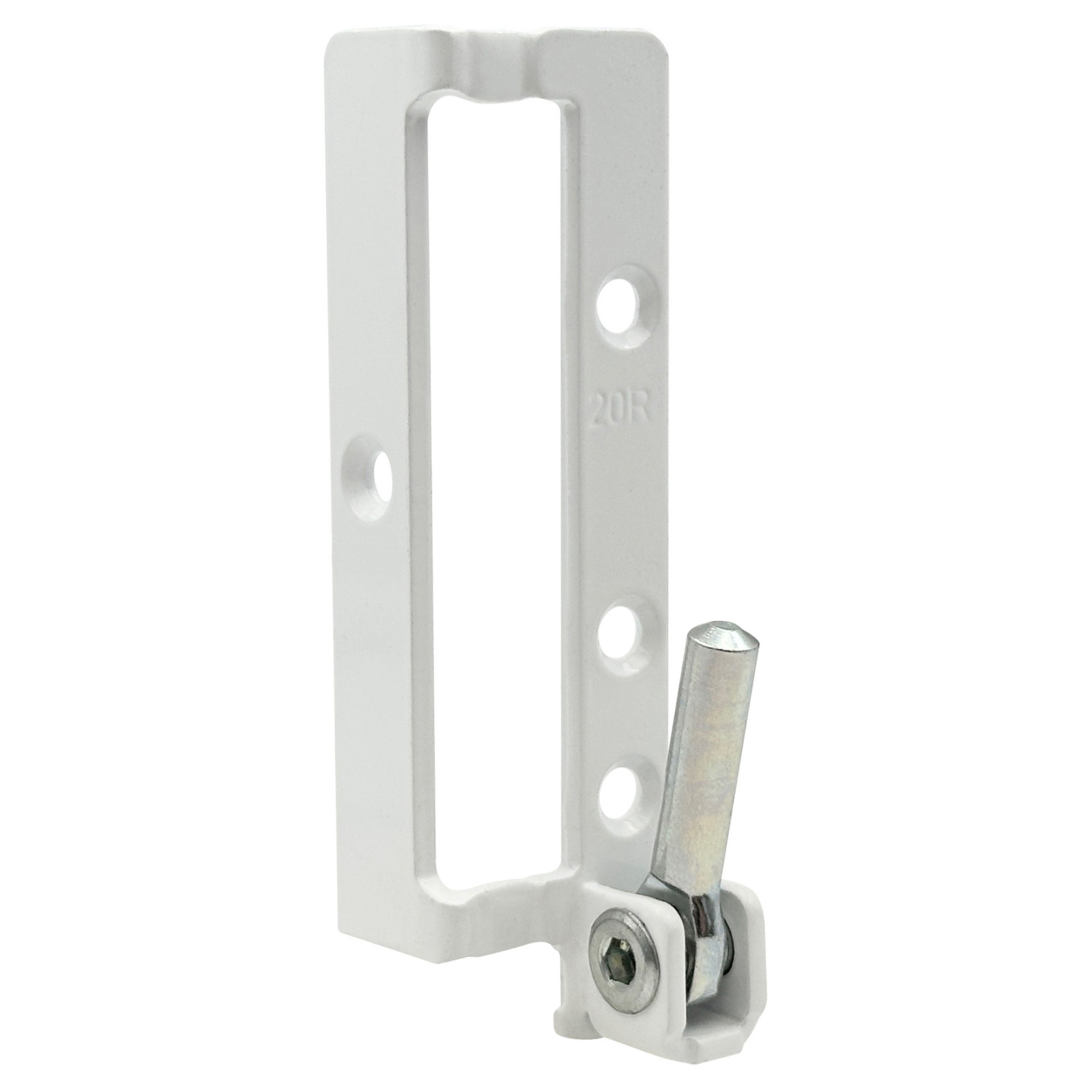

Original Winkhaus Ecklager EL.HW.20-12.RS.WS in WeißHerstellernummer: 4999556 „ECKLAG.EL.HW.20-12.RS.WS“ Funktionsweise:– verbindet Fensterflügel und Rahmen an der Unterseite– ermöglicht die Dreh-Kipp-Funktion des Flügels– Montage erfolgt auf der rahmenseitigen Bandseite– für rechts angeschlagene Fenster geeignet Das Ecklager EL.HW.20-12.RS.WS ist Bestandteil der activPilot Serie und wird bei Dreh-Kipp-Fenstern mit aufliegender Bandseite eingesetzt. Es wird auf der rechten Seite im unteren Rahmeneck montiert und mit dem Flügellager verbunden. Die pulverbeschichtete Bandseite ist weiß ausgeführt (ähnlich RAL 9016) und bietet hohe Korrosionsbeständigkeit. Das Bauteil eignet sich für Fenster aus Holz, Kunststoff, Aluminium und Stahl mit 12?mm Falzluft und 20?mm Flügelüberschlag. Technische Daten:– Bauteiltyp: Ecklager– Serie: activPilot– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp, Kipp vor Dreh– Bandseitenausführung: activPilot Concept K– max. Flügelgewicht: 130 kg– Ecklagerbolzen Ø: 7 mm– Breite Ecklagerplatte: 24–29 mm– Schraubenlöcher: 4– Profilbearbeitung: nicht notwendig– Farbe: weiß (ähnlich RAL 9016)– Oberfläche: pulverbeschichtet Lieferumfang:– Ecklager EL.HW.20-12.RS.WS

Original WINKHAUS Ecklager ESV 6-3-16 in Braun aus der Beschlagserie autoPilot / activPilotHerstellernummer: 1930488 "ECKLAGER ESV 6-3-16 SL/BR" Produktinformationen:– Verwendung in Kombination mit den Flügellagern FL.K.20-6-28.130, FWV…, FL.E…PA.. oder FK-F…, nicht kompatibel mit Flügellager FL.K.20-6-20– links und rechts verwendbar– Ecklager ESV mit symmetrischen Bohrbild, entsprechend dem Scherenlager SL.KS.3-6– Ecklager-/ Scherenlagerbohrungen am losen Stück möglich– Seitenverstellung +/- 2 mm– Flügelgewicht: 100 kg– Bei 20 mm Flügelüberschlag: Ecklager bündig mit der Flügelunterkante- für Kunststofffenster Lieferumfang:– Ecklager ESV 6-3-16 in Braun Hinweis: Die Ecklager werden lose geschüttet angeliefert und können daher leichte Kratzer oder Unebenheiten auf der Beschichtung haben.

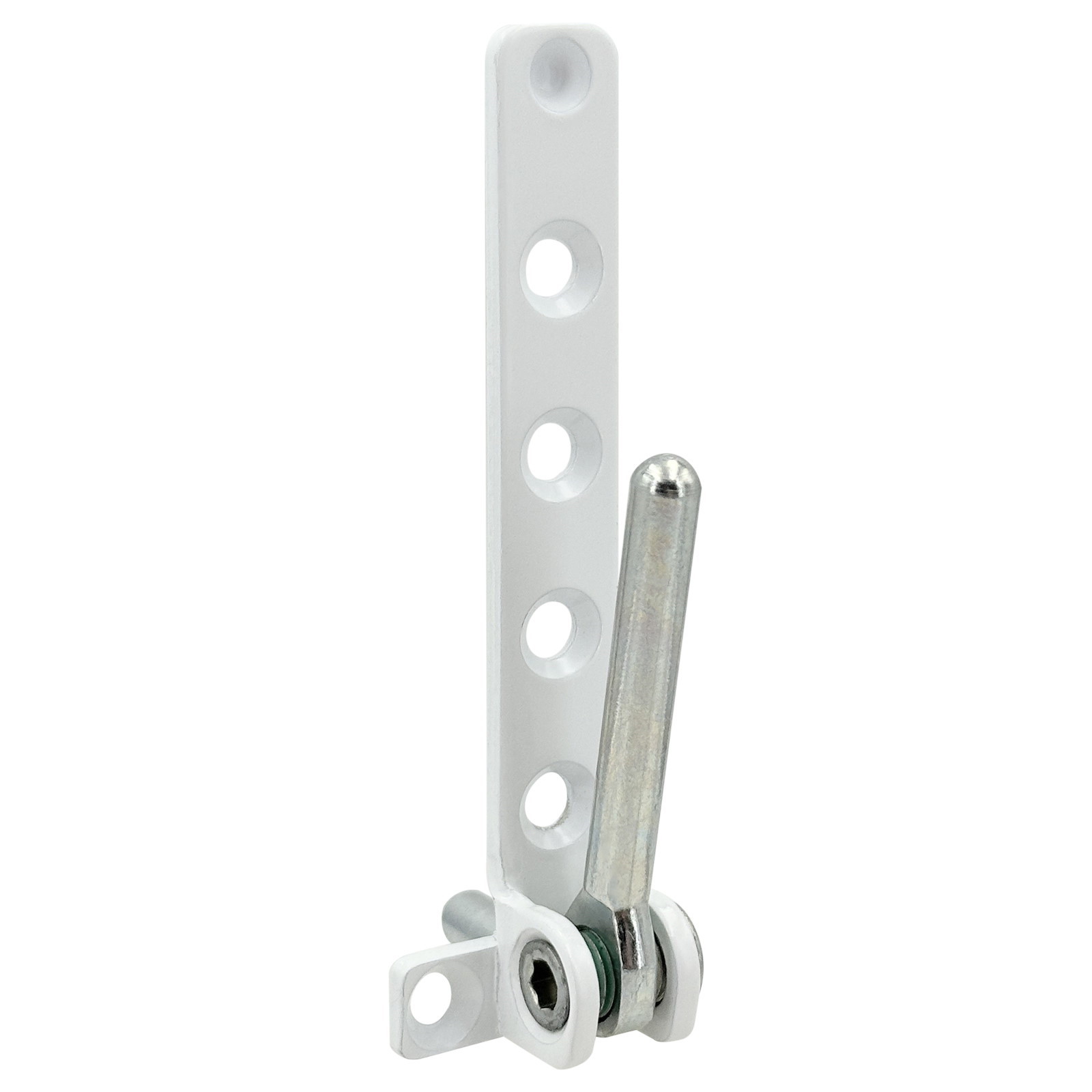

Original Winkhaus Ecklager EL.KB.6-3-16.RS.WS in WeißHerstellernummer: 2903879 „ECKLAG.EL.KB.6-3-16.RS.WS“ Funktionsweise:– dient der Verbindung von Fensterflügel und Blendrahmen– überträgt Lasten des Flügels auf den Rahmen– ermöglicht Dreh- und Kippbewegung des Fensterflügels– Montage erfolgt auf der aufliegenden Bandseite Das Ecklager EL.KB.6-3-16.RS.WS gehört zur activPilot Serie und ist für rechts angeschlagene Dreh-Kipp-Fenster aus Aluminium, Kunststoff oder Stahl geeignet. Es wird am Rahmen montiert und mit dem flügelseitigen Flügellager verbunden. Die Bandseite ist weiß gepulvert (ähnl. RAL 9016) ausgeführt und für Flügelgewichte bis 130 kg zugelassen. Technische Daten:– Bauteiltyp: Ecklager– Serie: activPilot Ergo– Fensterwerkstoff: Aluminium, Kunststoff, Stahl– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp, Kipp vor Dreh– max. Flügelgewicht: 130 kg– Ø Ecklagerbolzen: 6 mm– Ø Lagerzapfen oben: 6 mm– Länge Lagerzapfen oben: 3 mm– Ø Lagerzapfen unten: 6 mm– Länge Lagerzapfen unten: 16 mm– Breite Ecklagerplatte: 12 – 22 mm– Anzahl Schraubenlöcher: 5– Oberfläche Bandseite: gepulvert– Farbe Bandseite: weiß (ähnl. RAL 9016)– Profilbearbeitung notwendig: ja Lieferumfang:– Ecklager EL.KB.6-3-16.RS.WS
