Original Winkhaus Eckumlenkung E11.N aus der Produktserie activPilot.Herstellernummer: 5051287 „ECKUML.E11.N“Produktbeschreibung:– Schenkellänge 98,5 mm– 2 Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Automatische und manuelle Montage möglich– Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Vorgerichtet für automatenfähige MontageLieferumfang:– Winkhaus Eckumlenkung E11.N (2 Sicherheitsschließzapfen)Hinweis: Die Eckumlenkung E11 wurde durch die E11.N ersetzt und ist 1:1 einsetzbar.
Original Winkhaus Eckumlenkung E1.N aus der Beschlagserie activPilotHersteller Artikelnummer: 5019146 bzw. 5123102 "ECKUML.E1.N"links und rechts verwendbar Produktbeschreibung:– Schenkellänge 98,5 mm– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Automatische und manuelle Montage möglich– Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Automatenfähige Montage Hersteller Artikelnummer: 5019146Hinweis: Die Eckumlenkung E1 wurde durch die E1.N ersetzt und ist 1:1 einsetzbar

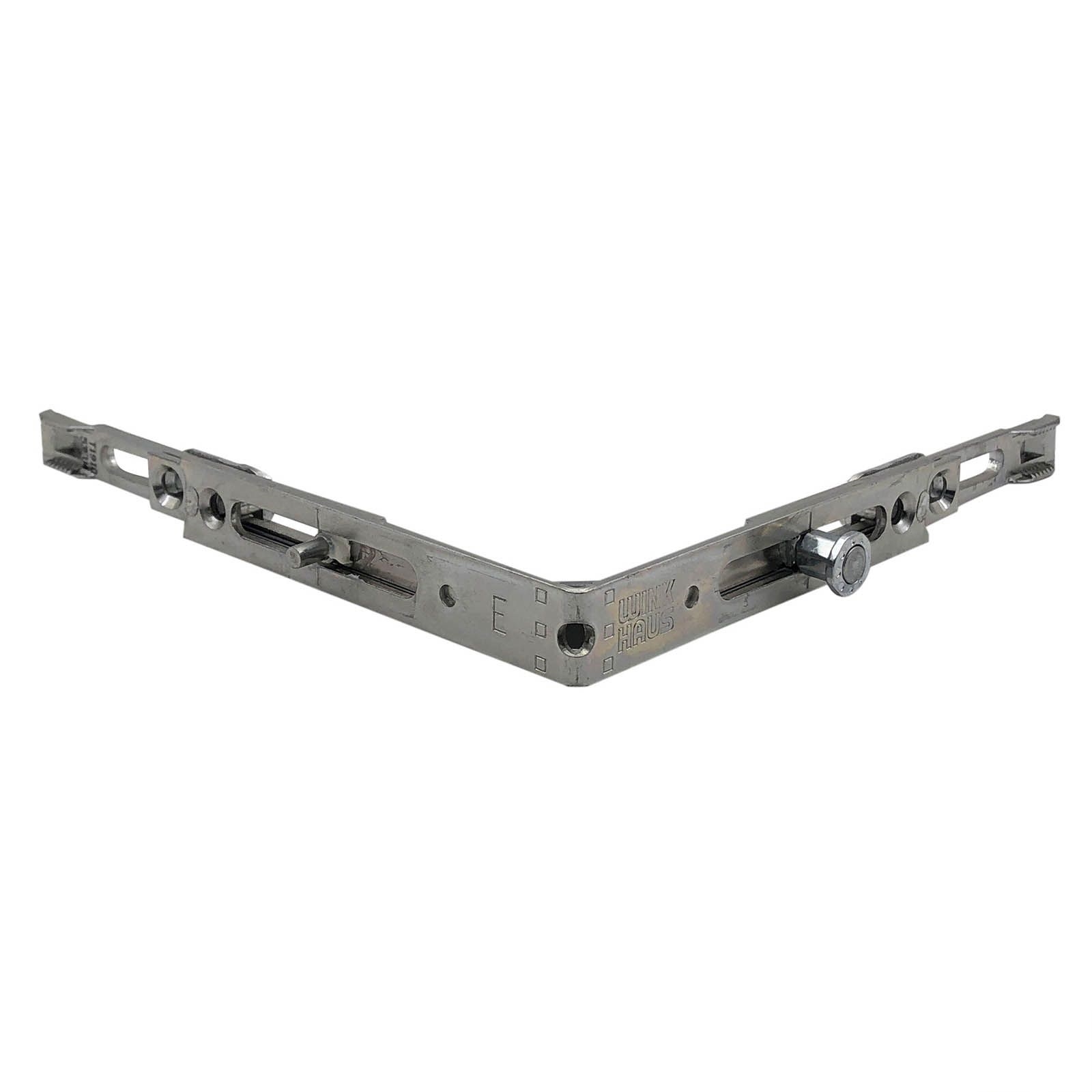

Original Winkhaus Eckumlenkung E2.N aus der Produktserie activPilot.Herstellernummer: 5123103 „ECKUML.E2.N“, vormals 5019147Produktbeschreibung:– Wird bandseitig mit der Oberschiene OS2 kombiniert– Rechts und links verwendbar– Schenkellänge 98,5 mm– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Automatische und manuelle Montage möglich– Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne StulpplattenLieferumfang:– Winkhaus Eckumlenkung E2.N (1 Sicherheitsschließzapfen)
Original Winkhaus Eckumlenkung E3 aus der Produktserie activPilot. Herstellernummer: 2842244 „ECKUML.E3“ Produktbeschreibung: – Rechts und links verwendbar – Schenkellänge 98,5 mm (einseitig) – Mit einseitig verkürztem Schenkel – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen – Automatische und manuelle Montage möglich – Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Lieferumfang: – Winkhaus Eckumlenkung E3
Original Winkhaus Eckumlenkung E1.VS.KG.F aus der Beschlagserie activPilot ControlHerstellernummer: 4994391 "ECKUML.E1.VS.KG.F" Produktbeschreibung:- Magnetkontaktgeber für Magnet-/Verschlusssensoren VS.BK.06, VS.DIBT.06 oder FM.V- Eckumlenkung mit Magnetkontaktgeber- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen- Mittenfixierung serienmäßig- Automatische und manuelle Montage möglich- In der Beschlagnut klemmbar Bauteiltyp: Mitlaufender KontaktgeberKombiniertes Bauteil: EckumlenkungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: zusätzl. VerschlussüberwachungFlügelbeschlagnut: 16 mm BeschlagnutFalzluft: 12 mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 1Verschlusspunktausführung: AchtkantbolzenFarbe: silberOberfläche: verzinkt Mitlaufender Kontaktgeber:Der mitlaufende Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist ein Standardbauteil mit einem integriertem Kontaktgeber, der sich bei dem Schalten des Fensterbeschlages mitbewegt. So ist er für eine kombinierte Öffnungs- und Verschlussüberwachung geeignet.

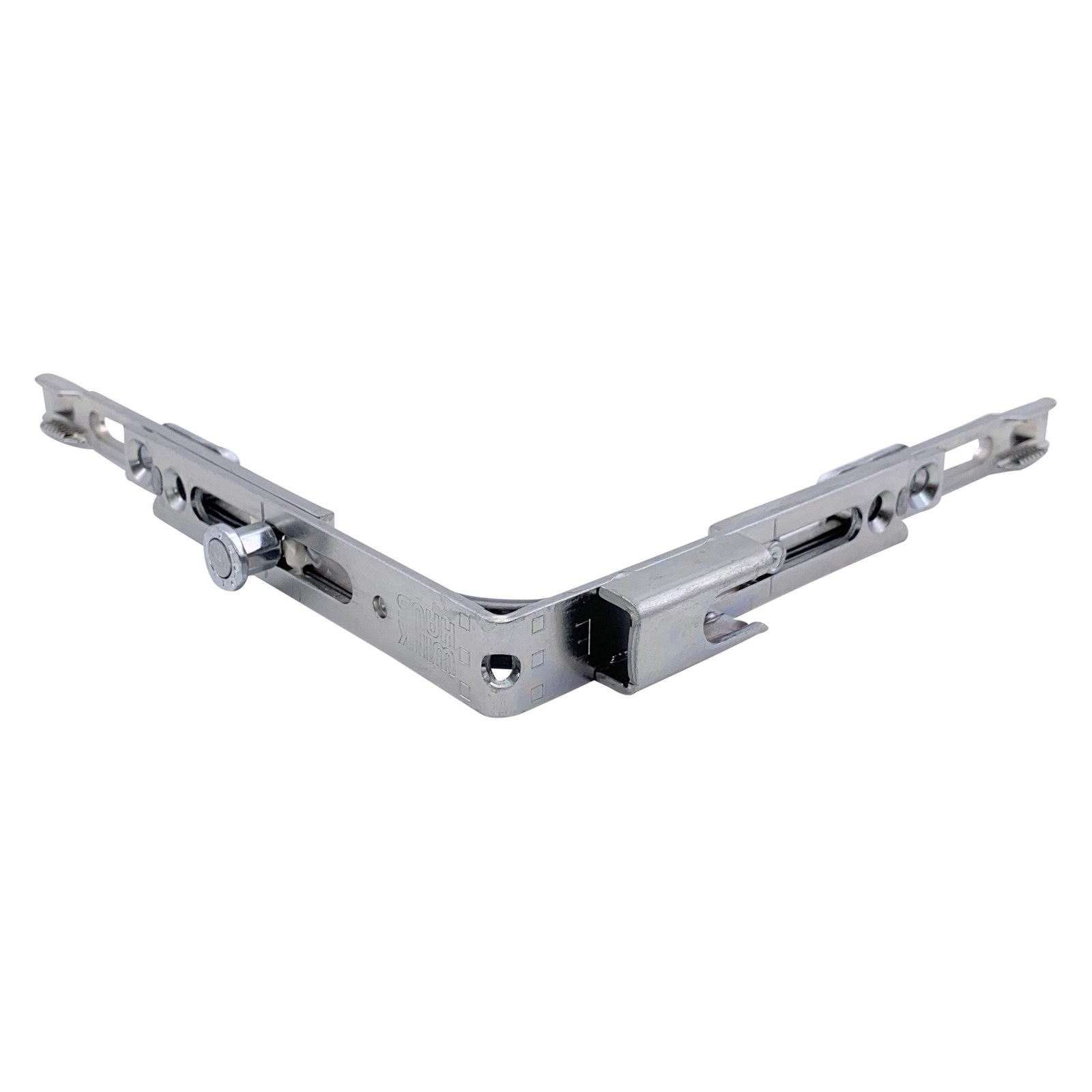

Winkhaus Eckumlenkung E1.SBS.O aus der Beschlagserie activPilot. Herstellernummer: 4964898 “ECKUML.E1.SBS.O” Produktbeschreibung: – Zum Einbau in den Stulpflügel mit gegenüberliegender Beschlagnut bei Verwendung der Eckumlenkung E11 im erstöffnenden Flügel – Mit aufgeschweißtem Sicherheitsschließblech auf dem senkrechten Schenkel – Rechts und links verwendbar – Schenkellänge 98,5 mm – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen – Automatische und manuelle Montage möglich – Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – zum Einbau im oberen Stulpbereich
Winkhaus Eckumlenkung E1.SBS.U aus der Beschlagserie activPilot. Herstellernummer: 4964899 “ECKUML.E1.SBS.U” Produktbeschreibung: – Zum Einbau in den Stulpflügel mit gegenüberliegender Beschlagnut bei Verwendung der Eckumlenkung E11 im erstöffnenden Flügel – Mit aufgeschweißtem Sicherheitsschließblech auf dem senkrechten Schenkel – Rechts und links verwendbar – Schenkellänge 98,5 mm – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen – Automatische und manuelle Montage möglich – Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – zum Einbau im unteren Stulpbereich

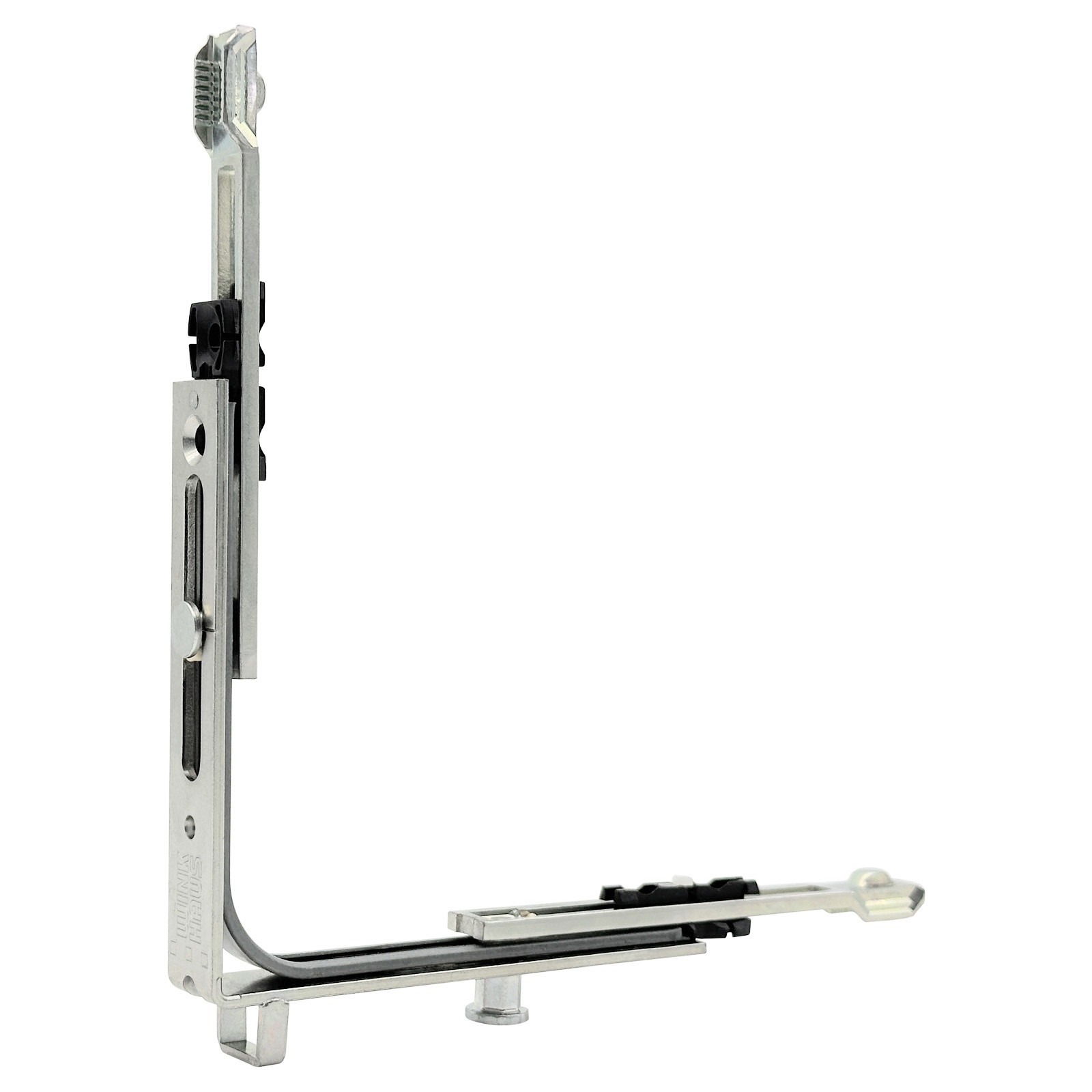

Original Winkhaus Eckumlenkung E1.SP.N aus der Beschlagserie activPilotHersteller Artikelnummer: 5051288 "ECKUML.E1.SP.N" Produktbeschreibung:- links und rechts verwendbar– Schenkellänge 98,5 mm– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Automatische und manuelle Montage möglich– Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Automatenfähige Montage- mit zusätzlicher Spatelverriegelung in Kombination mit den Kippschließblechen SBK..SP für erhöhten Einbruchschutz

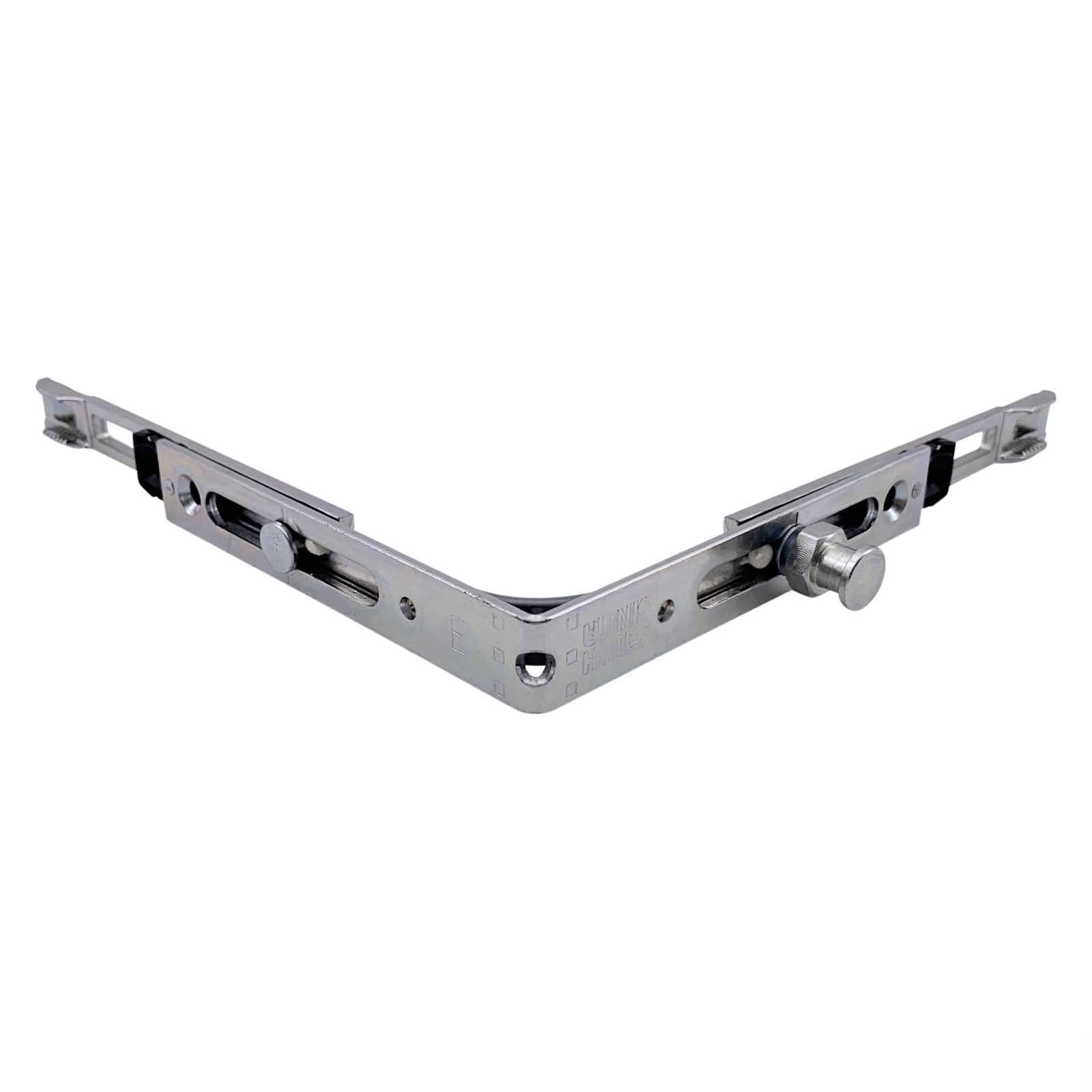

Original Winkhaus Eckumlenkung E1.N.BS10-HV aus der Beschlagserie activPilotHerstellernummer: 5074778 "ECKUML.E1.N.BS10-HV"Produktbeschreibung:Bauteiltyp: EckumlenkungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsSchenkellängen: 98.5 mmFenstertyp Sonderbauteile: BodenschwelleFalzluft Bodenschwelle: 10 mmMontageposition: Verschlussseite untenVerschlusspunktausführung: Höhenverstellbarer BS16Anzahl Verschlusspunkte: 1Klemmung: ja, verstärktFarbe: silberOberfläche: verzinktKoppelstelle: Zahnschuh - ZahnschuhAutomatenfähige Montage: ja
