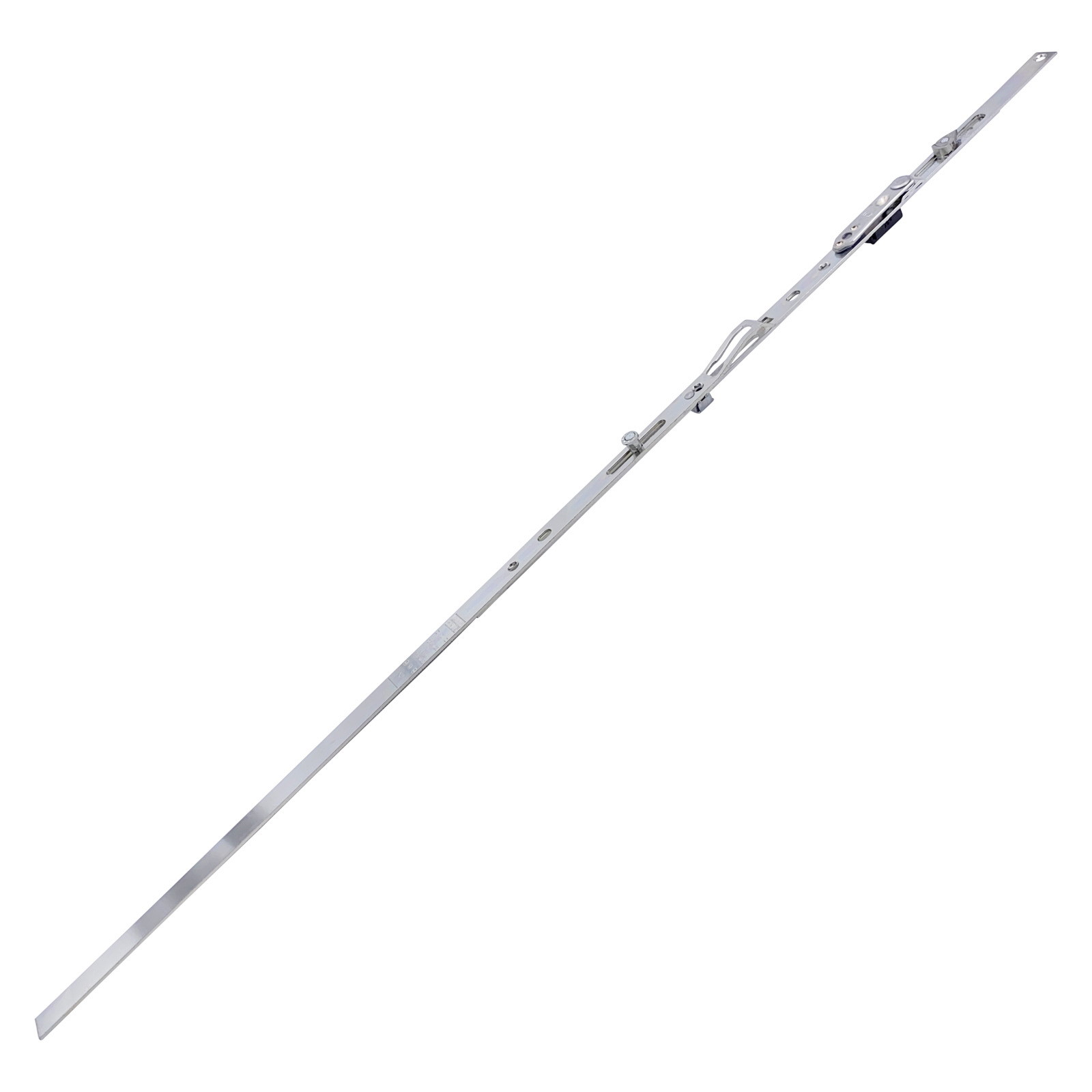

Original Winkhaus Oberschiene OS2.1025-1 aus der Beschlagserie activPilot.Herstellernummer: 2848275 “OBERSCH.OS2.1025-1”Produktbeschreibung:– OS2 … wird bandseitig mit der E2 kombiniert– In Verbindung mit den Scheren SK2/SH2/SHW2– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– In der Beschlagnut klemmbar– Progressiver Scherenanzug von 18 auf 25 mm einstellbar– Integrierte Schaltsperre in Kippstellung serienmäßig– Ab 1475 mm Flügelfalzbreite mit Zusatzschere ZSR– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Rechts und links verwendbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisenAnwendungsbereich:775 – 1025 mm FlügelfalzbreiteDie Bezeichnungen “OS2.1025” und “FFB 775 – 1025” sind eingraviert.

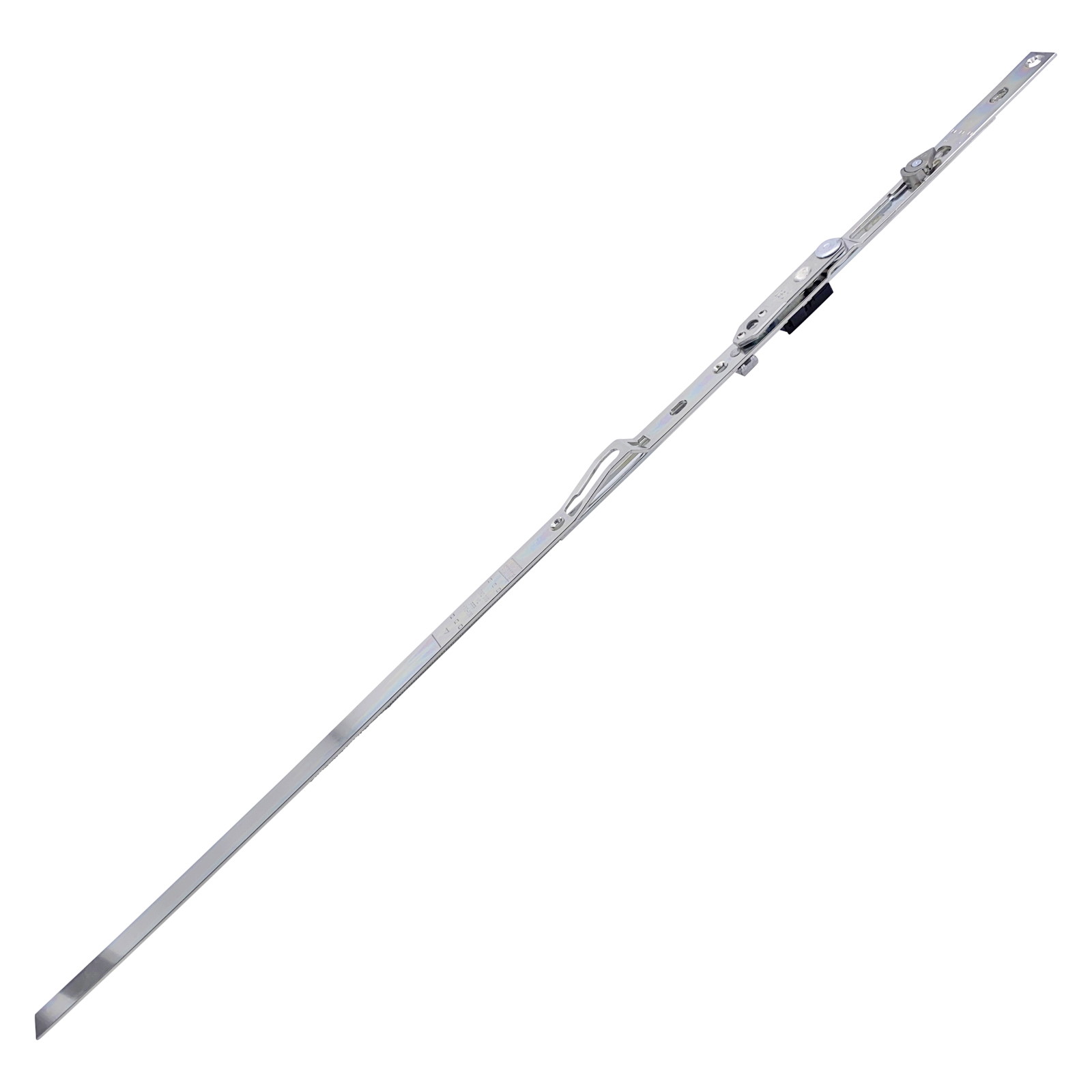

Original Winkhaus Oberschiene OS2.800 aus der Beschlagserie activPilot.Herstellernummer: 4928979 “OBERSCH.OS2.800”Produktbeschreibung:– OS2 … wird bandseitig mit der E2 kombiniert– In Verbindung mit den Scheren SK2/SH2/SHW2– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– In der Beschlagnut klemmbar– Progressiver Scherenanzug von 18 auf 25 mm einstellbar– Integrierte Schaltsperre in Kippstellung serienmäßig– Ab 1475 mm Flügelfalzbreite mit Zusatzschere ZSR– Rechts und links verwendbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisenAnwendungsbereich:600 – 800 mm FlügelfalzbreiteDie Bezeichnungen “OS2.800” und “FFB 600 – 800” sind eingraviert.

Original Winkhaus Oberschiene OS1.600 aus der Beschlagsserie activPilot.Herstellernummer: 2847141Produktbeschreibung:– In Verbindung mit den Scheren SK1/SH1/SHW1– OS1.600 wird bandseitig immer mit einer E3 kombiniert– Integrierte Schaltsperre in Kippstellung serienmäßig– Progressiver Scherenanzug von 18 auf 25 mm einstellbar– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– In der Beschlagnut klemmbar– Rechts und links verwendbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisenAnwendungsbereich: 270 mm – 600 mm Flügelfalzbreite (FFB)Die Bezeichnung “OS1.600” ist auf der Oberschiene eingraviert.

Original Winkhaus Oberschiene OS2.1250-1 aus der Beschlagserie activPilot.Herstellernummer: 2848291 “OBERSCH.OS2.1250-1”Produktbeschreibung:– OS2 … wird bandseitig mit der E2 kombiniert– In Verbindung mit den Scheren SK2/SH2/SHW2– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– In der Beschlagnut klemmbar– Progressiver Scherenanzug von 18 auf 25 mm einstellbar– Integrierte Schaltsperre in Kippstellung serienmäßig– Ab 1475 mm Flügelfalzbreite mit Zusatzschere ZSR– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Rechts und links verwendbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisenAnwendungsbereich:1000 – 1250 mm FlügelfalzbreiteDie Bezeichnungen “OS2.1250” und “FFB 1000 – 1250” sind eingraviert.

Original Winkhaus Mehrfachspaltlüftung MSL-OS in rechter Ausführung aus der Produktlinie activPilot. Herstellernummer: 4941703 „MSL-OS.RS” – Ermöglicht eine Spaltlüftung von ca. 20 – 45 mm in gekippter Stellung – Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisen (bei 9 mm Nutmittenlage) – Einfache Montage ohne Werkzeug möglich – MSL.OS kann am progressiven Scherenanzug einfach nachgerüstet werden, indem man diesen hochzieht und die MSL.OS einlegt – Kann in allen Oberschienen OS … mit progressivem Scherenanzug nachgerüstet werden – Ausführungen in rechter und linker Variante erhältlich Die genaue Montageanleitung kann bei den Produktbildern entnommen werden. Lieferumfang: – Winkhaus Mehrfachspaltlüftung MSL-OS in rechter Ausführung Hinweis: Wenn das Scherenlager auf der rechten Seite verschraubt ist und der Fenstergriff auf der linken Seite sitzt, benötigen Sie eine rechte Ausführung. Sitzt das Scherenlager links und der Griff ist auf der rechten Seite, benötigen Sie die linke Ausführung der Mehrfachspaltlüftung.

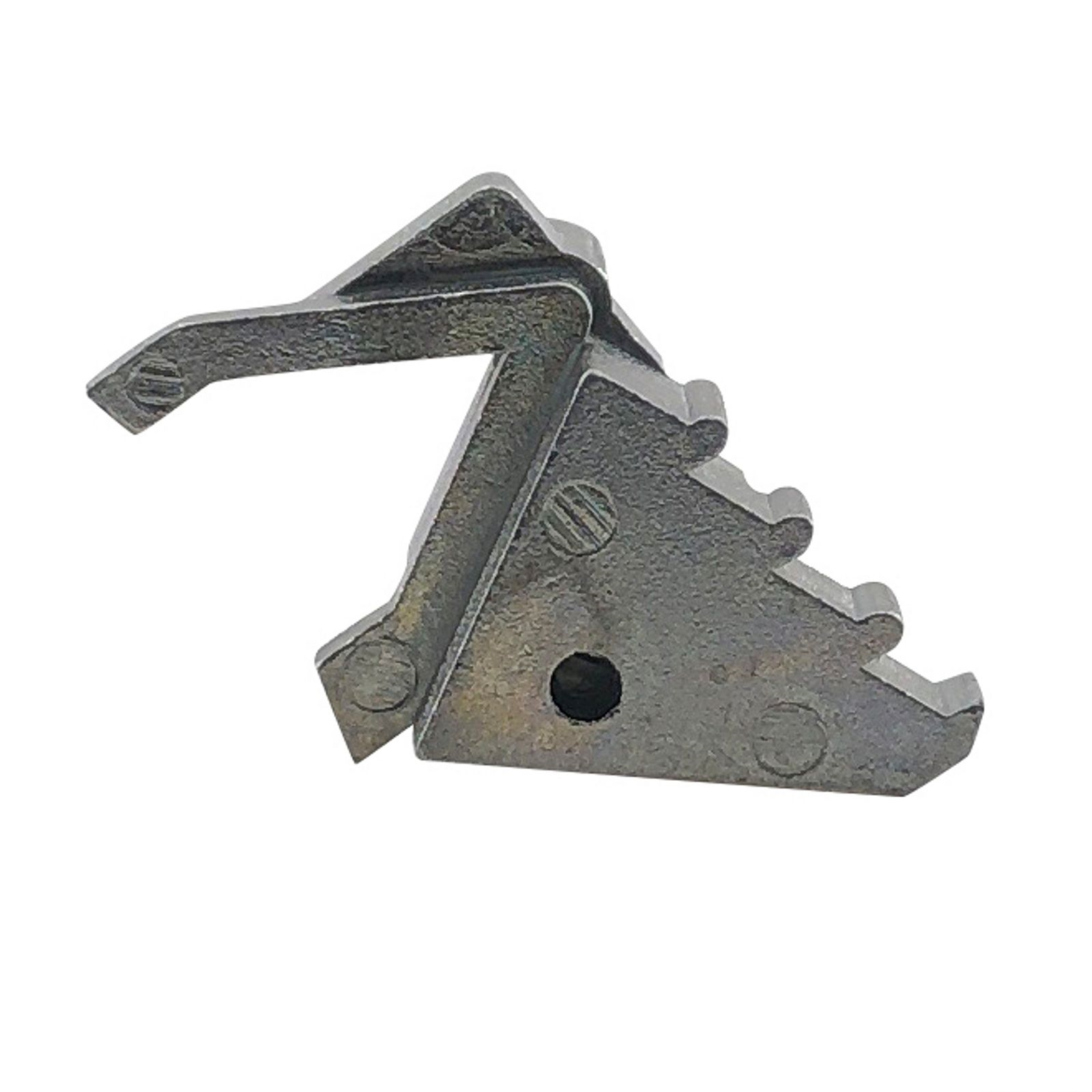

Original Winkhaus Mehrfachspaltlüftung MSL-OS in linker Ausführung aus der Produktlinie activPilot.Herstellernummer: 5115572 bzw. 4941704 „MEHRFACHSPALTLÜFTUNG MSL-OS.LS” – Ermöglicht eine Spaltlüftung von ca. 20 – 45 mm in gekippter Stellung– Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisen (bei 9 mm Nutmittenlage)– Einfache Montage ohne Werkzeug möglich– MSL.OS kann am progressiven Scherenanzug einfach nachgerüstet werden, indem man diesen hochzieht und die MSL.OS einlegt– Kann in allen Oberschienen OS … mit progressivem Scherenanzug nachgerüstet werden– Ausführungen in rechter und linker Variante erhältlich Die genaue Montageanleitung kann bei den Produktbildern entnommen werden. Lieferumfang:– Winkhaus Mehrfachspaltlüftung MSL-OS in linker Ausführung Hinweis:Wenn das Scherenlager auf der rechten Seite verschraubt ist und der Fenstergriff auf der linken Seite sitzt, benötigen Sie eine rechte Ausführung. Sitzt das Scherenlager links und der Griff ist auf der rechten Seite, benötigen Sie die linke Ausführung der Mehrfachspaltlüftung.

Winkhaus Oberschiene OS1.600.E in Silber Herstellernummer: 4926108 „Oberschiene OS1.600.E“ Funktionsweise Ermöglicht Kipp- und Drehöffnung des Fensterflügels Flügelseitige Kopplung für aufliegende Bandseite Einsetzbar bei links und rechts angeschlagenen Fenstern Für Fenster aus Aluminium, Holz, Kunststoff und Stahl Die Oberschiene OS1.600.E gehört zur activPilot Concept Serie und ist einsetzbar in aufliegenden Bandseiten für Fenster aus diversen Werkstoffen. Die Schiene unterstützt eine Kipp- sowie Drehöffnung des Flügels. Ausgestattet mit einer silbernen verzinkten Oberfläche, ist das Bauteil für Flügelfalzen zwischen 370 mm und 600 mm geeignet. Lieferumfang Oberschiene OS1.600.E

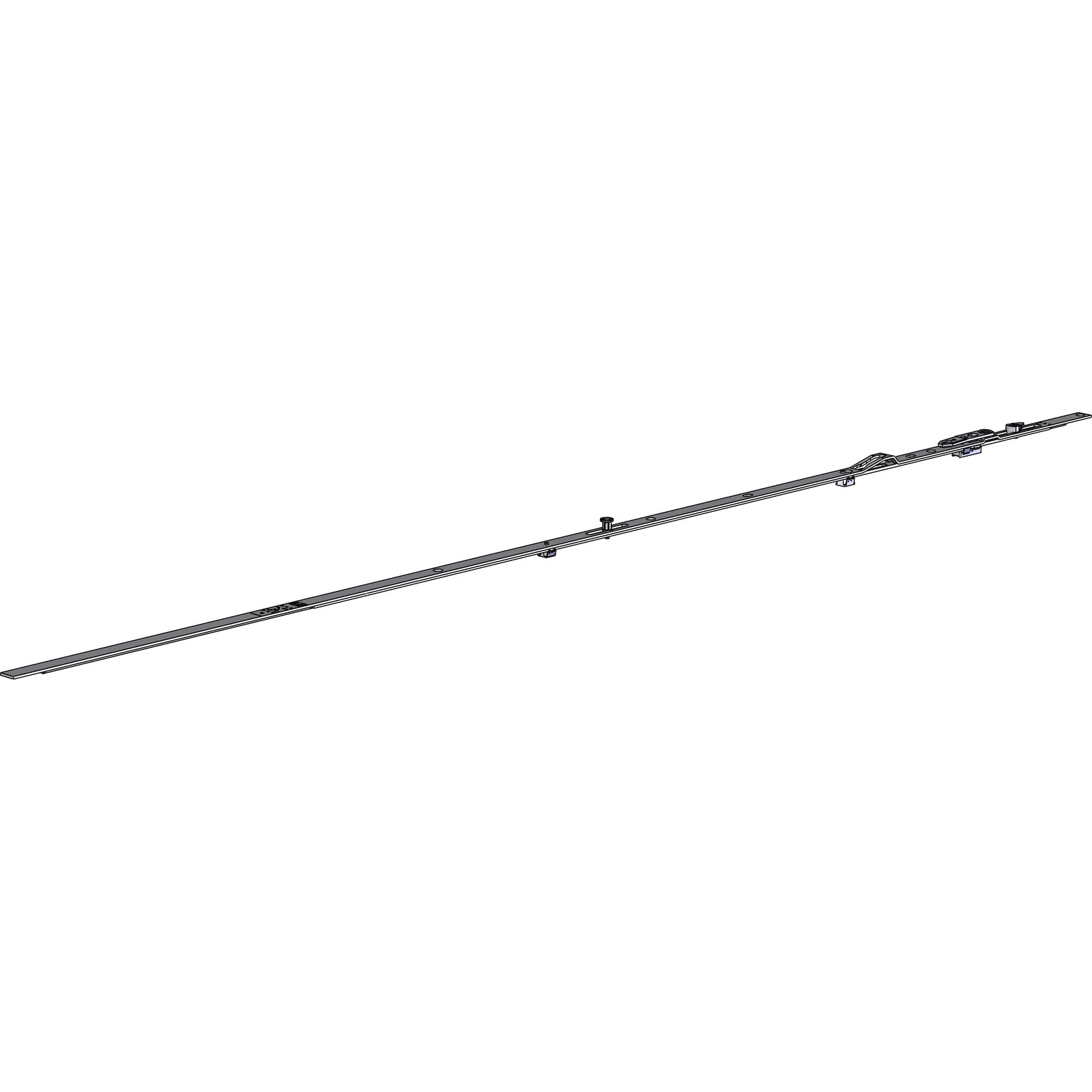

Winkhaus Oberschiene OS2.1475-1 in Silber Herstellernummer: 2848304 „OBERSCH.OS2.1475-1“ Funktionsweise ermöglicht Dreh- und Kippfunktion von Fensterflügeln verwendbar bei Fensterwerkstoffen aus Aluminium, Holz, Kunststoff und Stahl geeignet für Flügelfalztbreiten von 1225 mm bis 1475 mm Besitzt einen Achtkantbolzen als Verschlusspunkt Fließtext Die Oberschiene OS2.1475-1 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten verwendet. Sie unterstützt die Dreh- und Kippfunktion und ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Die Bandseite ist für DIN links und DIN rechts ausgelegt. Das Bauteil ist in Silber und besitzt eine verzinkte Oberfläche. Lieferumfang Oberschiene OS2.1475-1

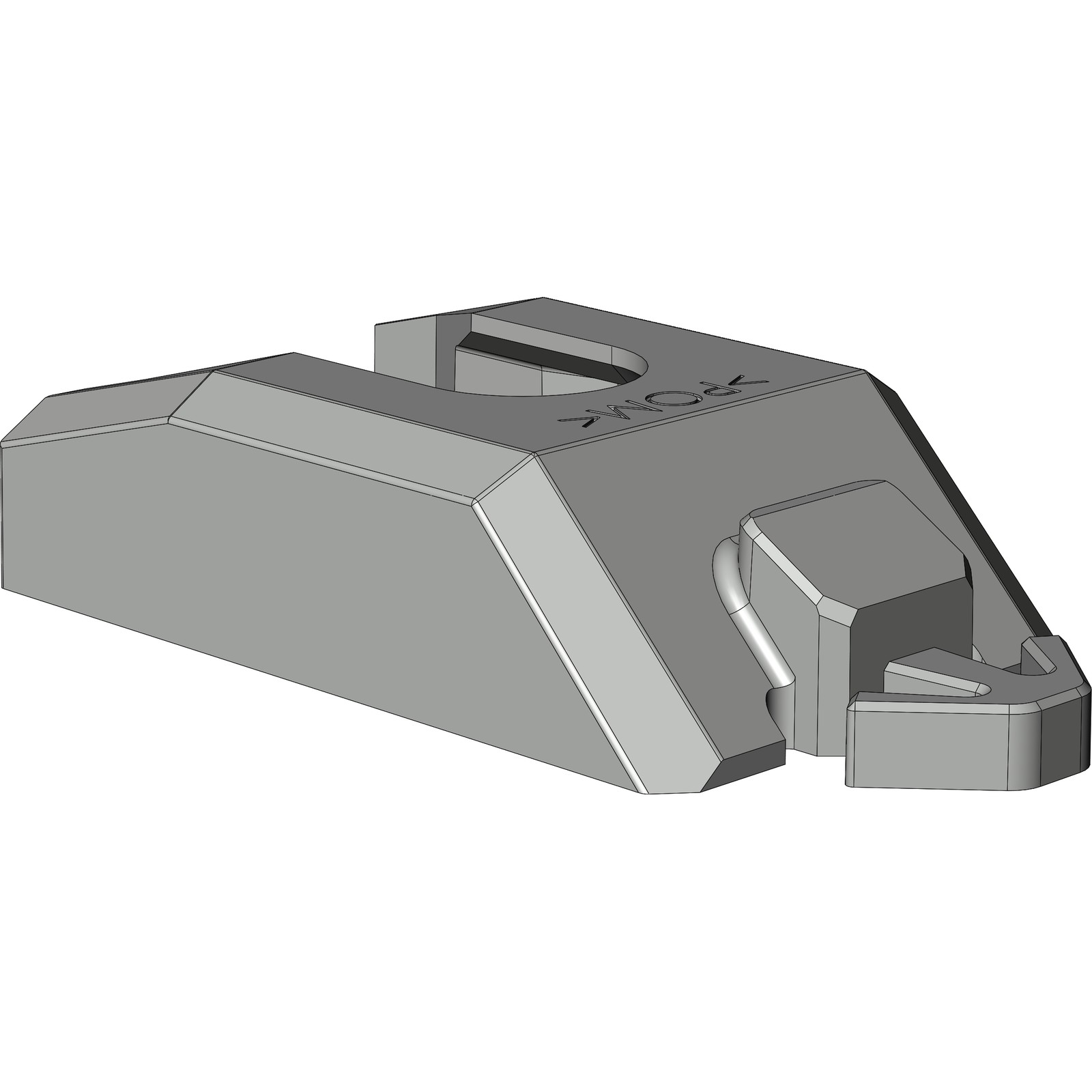

Winkhaus Zuschlagsicherung ZSS.OS2 in Weiß Herstellernummer: 4936655 „ZUSCHLAGSICHERUNG ZSS.OS2“ Funktionsweise Verhindert ungewolltes Zuschlagen des Fensterflügels Positioniert in der Beschlagnut des Fensters Anpassbar an verschiedene Nutmittenlagen Für links und rechts angeschlagene Fenster Fließtext Die Zuschlagsicherung ZSS.OS2 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Sie ist in Fenster aus Aluminium, Holz, Kunststoff und Stahl integrierbar und unterstützt Nutmittenlagen von 9 mm und 13 mm. Die Farbe ist weiß, ähnlich RAL 9016, mit einer Oberfläche aus Kunststoff ohne spezielle Oberflächenbehandlung. Lieferumfang Zuschlagsicherung ZSS.OS2

Winkhaus Oberschiene OS2.1025-1.E in Silber Herstellernummer: 4926177 „OBERSCH.OS2.1025-1.E“ Funktionsweise: Ermöglicht Kipp vor Dreh-Öffnung des Fensterflügels Für aufliegende Bandseiten konzipiert Integrierte Klemmung 1 Achtkantbolzen als Verschlusspunkt Die Oberschiene OS2.1025-1.E gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten ausgelegt. Sie wird in Aluminium-, Holz-, Kunststoff- und Stahlfenstern eingesetzt. Mit einer Kippöffnungsweite von 120 mm und geeignet für Flügelfalzbreiten von 775 mm bis 1025 mm, bietet sie Flexibilität für unterschiedliche Fenstergrößen. Die Bandseite ist verzinkt und silberfarbig gehalten. Lieferumfang: Oberschiene OS2.1025-1.E
