Original WINKHAUS Scherenlager SL.KS.3-6 in Weiß aus der Produktlinie activPilot.Herstellernummer: 2844506 “SCHERENLAG.SL.KS.3-6.WS” Produktinformationen:– Scherenlager SL.KS mit symmetrischem Bohrbild entsprechend dem Ecklager EL.K / Ecklager ESV– in Kombination mit der Schere SK1.. oder SK2.. verwendbar. Nicht kompatibel mit der Schere SW…– Patentierte Scherenlagerstiftsicherung– Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag)– Scherenlager-/Ecklagerbohrungen am losen Stück möglich– Mit Verdrehsicherung des Scherenlagerstiftes– Scherenlager SL.KS für Flügelgewichte bis 100 kg– rechts und links verwendbarProduktmaße:89 mm x 15 mm (BxH)Lieferumfang:– Scherenlager SL.KS.3-6 in weiß– ScherenlagerstiftHinweis: Die Scherenlager werden lose geschüttet geliefert, sodass leichte Kratzer oder Oberflächen-Unebenheiten vorhanden sein können. Auf der Rückseite ist die Bezeichnung SL.KS.3-6 eingraviert.

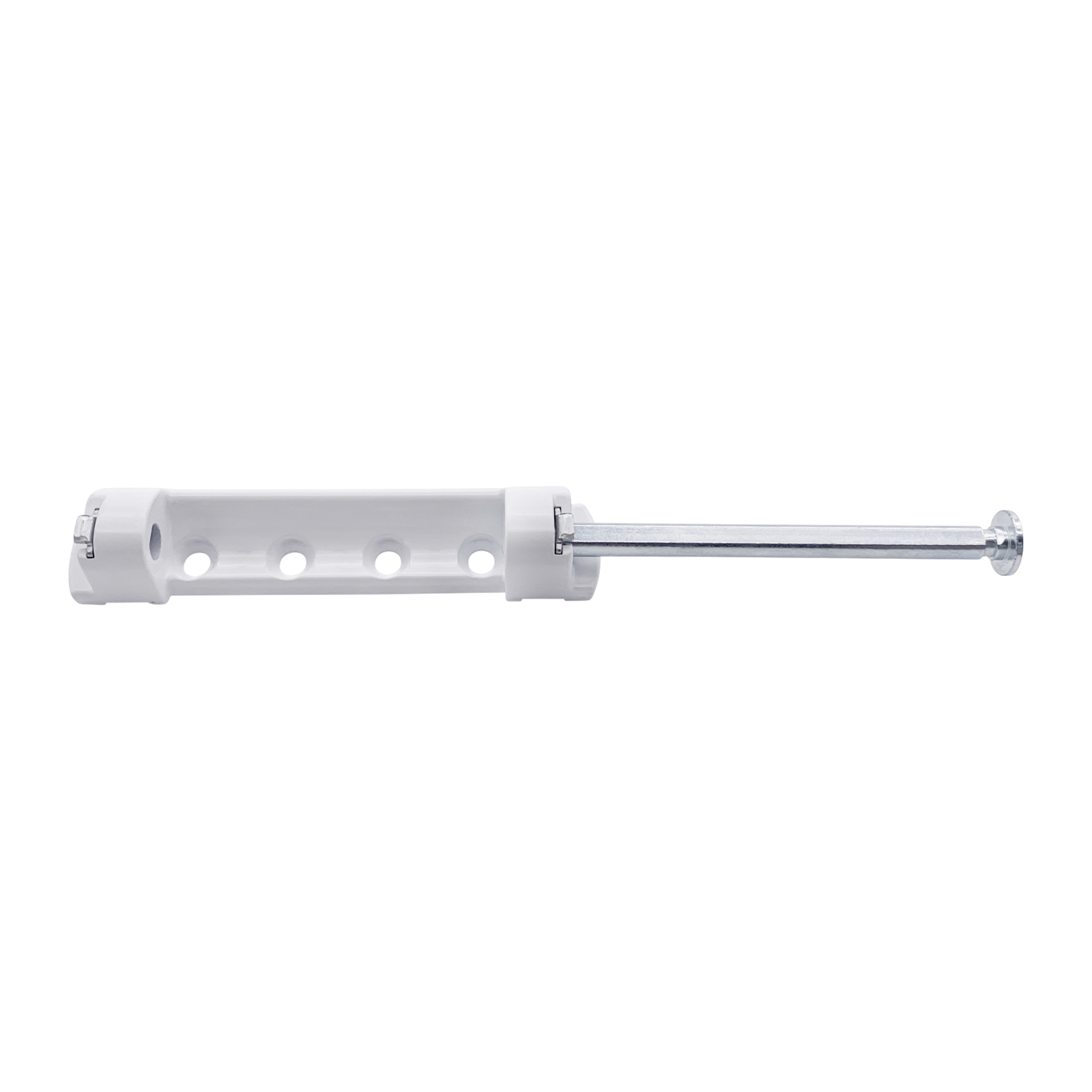

Original Winkhaus Scherenlager SL.K.3-6.130 in Weiß aus der Produktlinie activPilot. Herstellernummer: 4995563 „SCHERENLAG.SL.K.3-6.130.WS“ Produktbeschreibung: – Scherenlager SL.KS mit symmetrischem Bohrbild entsprechend dem Ecklager EL.K / ESV – Patentierte Scherenlagerstiftsicherung – Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag) – Mit Verdrehsicherung des Scherenlagerstiftes – Scherenlager-/Ecklagerbohrungen am losen Stück möglich – Flügelgewicht max. 130 kg – Pulverbeschichtet in RAL 9016 Verkehrsweiß – Rechts und links verwendbar Lieferumfang: – Scherenlager SL.K.3-6.130 in Weiß – Scherenlagerstift Hinweis: Die Scherenlager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Scherenlager vorhanden sein. Die Bezeichnung SL.K.3-6.130 ist auf der Rückseite eingraviert.

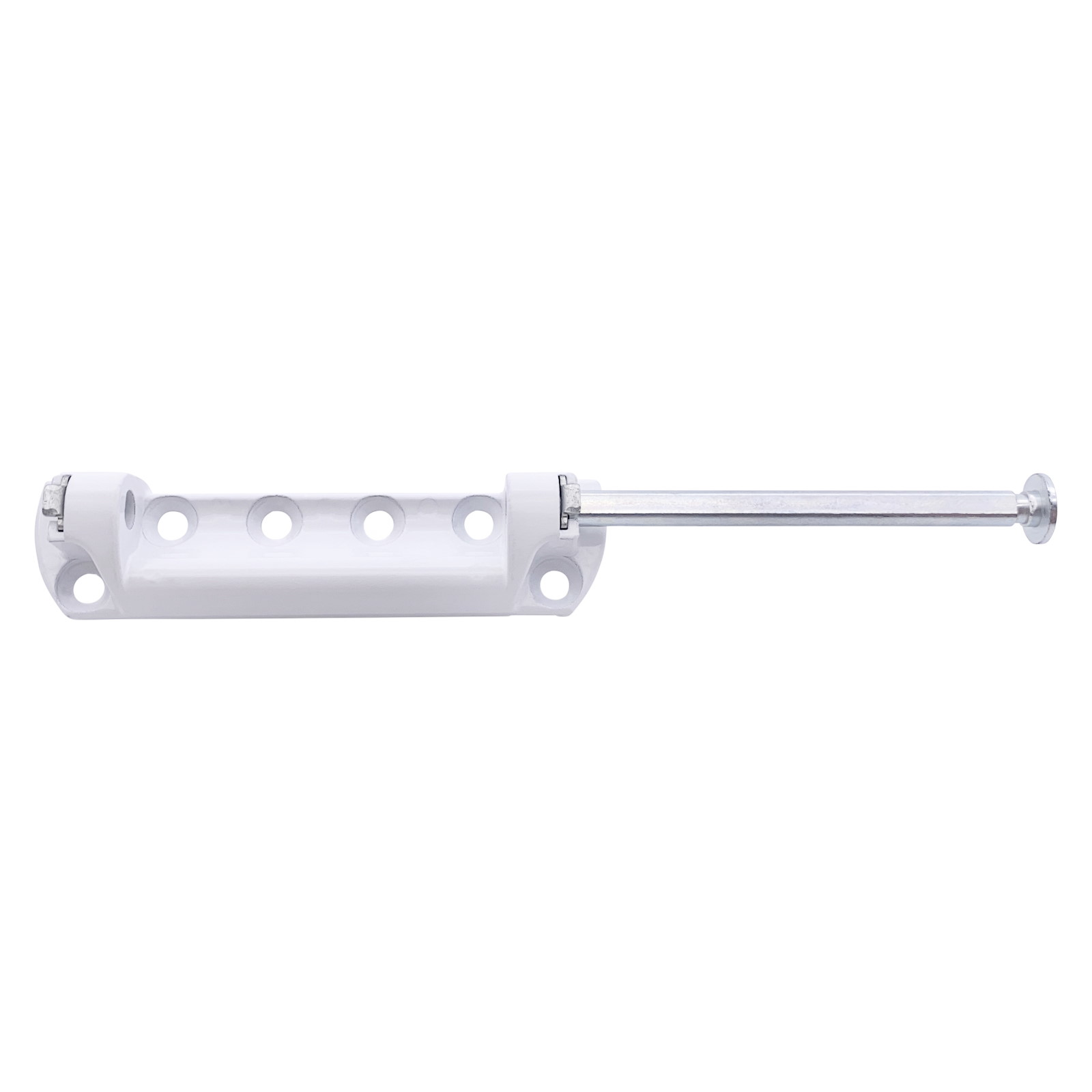

Original WINKHAUS Scherenlager SL. KB. 3-6 in weiß – schwere AusführungProduktinformationen:– Scherenlager SL.KB mit symmetrischem Bohrbild entsprechend dem Ecklager EL.K / Ecklager ESV– Patentierte Scherenlagerstiftsicherung– Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag)– Scherenlager-/Ecklagerbohrungen am losen Stück möglich– Mit Verdrehsicherung des Scherenlagerstiftes– Scherenlager SL.KB für Flügelgewichte bis 130 kg– rechts und links verwendbar– in Verbindung mit der Schere SK1 oder SK2 zu verwenden, nicht mit Schere SW…Produktmaße:89 mm x 22 mm (BxH)Dies ist die schwere Ausführung des Scherenlager SL. KS. 3-6 weißLieferumfang:– Scherenlager SL. KB. 3-6 in weiß– ScherenlagerbolzenHinweis:Die Scherenlager werden lose geschüttet in einer großen Box angeliefert. Es können daher Lack-Unebenheiten, Kratzer o.ä. auftreten.

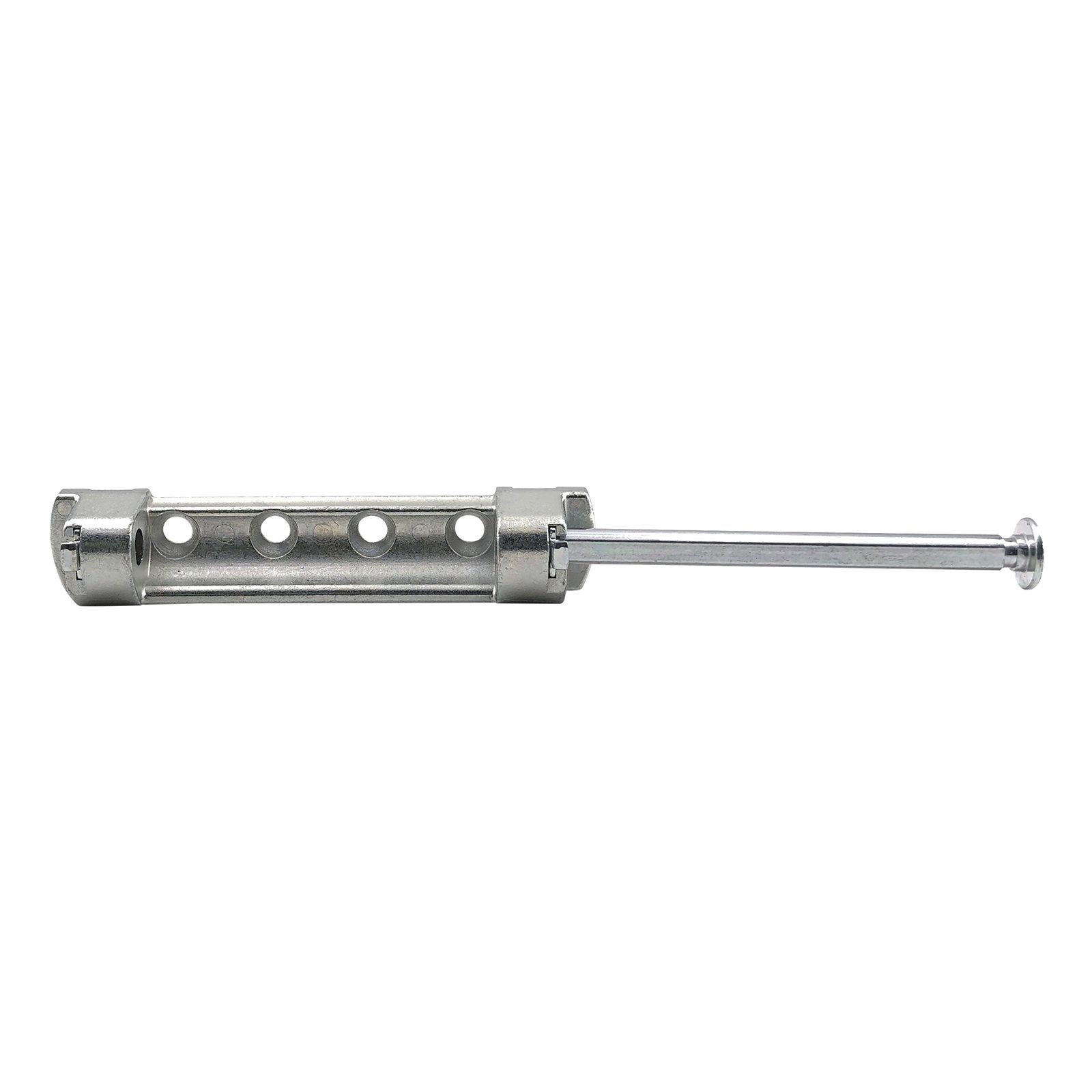

Original Winkhaus Scherenlager SL.K.3-6.130 in Silber aus der Produktlinie activPilot. Herstellernummer: 4987933 „SCHERENLAG.SL.K.3-6.130“ Produktbeschreibung: – Scherenlager SL.KS mit symmetrischem Bohrbild entsprechend dem Ecklager EL.K / ESV – Patentierte Scherenlagerstiftsicherung – Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag) – Mit Verdrehsicherung des Scherenlagerstiftes – Scherenlager-/Ecklagerbohrungen am losen Stück möglich – Flügelgewicht max. 130 kg – ohne Pulverbeschichtung / silber-verzinkt – Rechts und links verwendbar Lieferumfang: – Scherenlager SL.K.3-6.130 in Silber – Scherenlagerstift Hinweis: Die Scherenlager werden lose geschüttet angeliefert. Es können daher leichte Kratzer auf dem Scherenlager vorhanden sein. Die Bezeichnung SL.K.3-6.130 ist auf der Rückseite eingraviert.

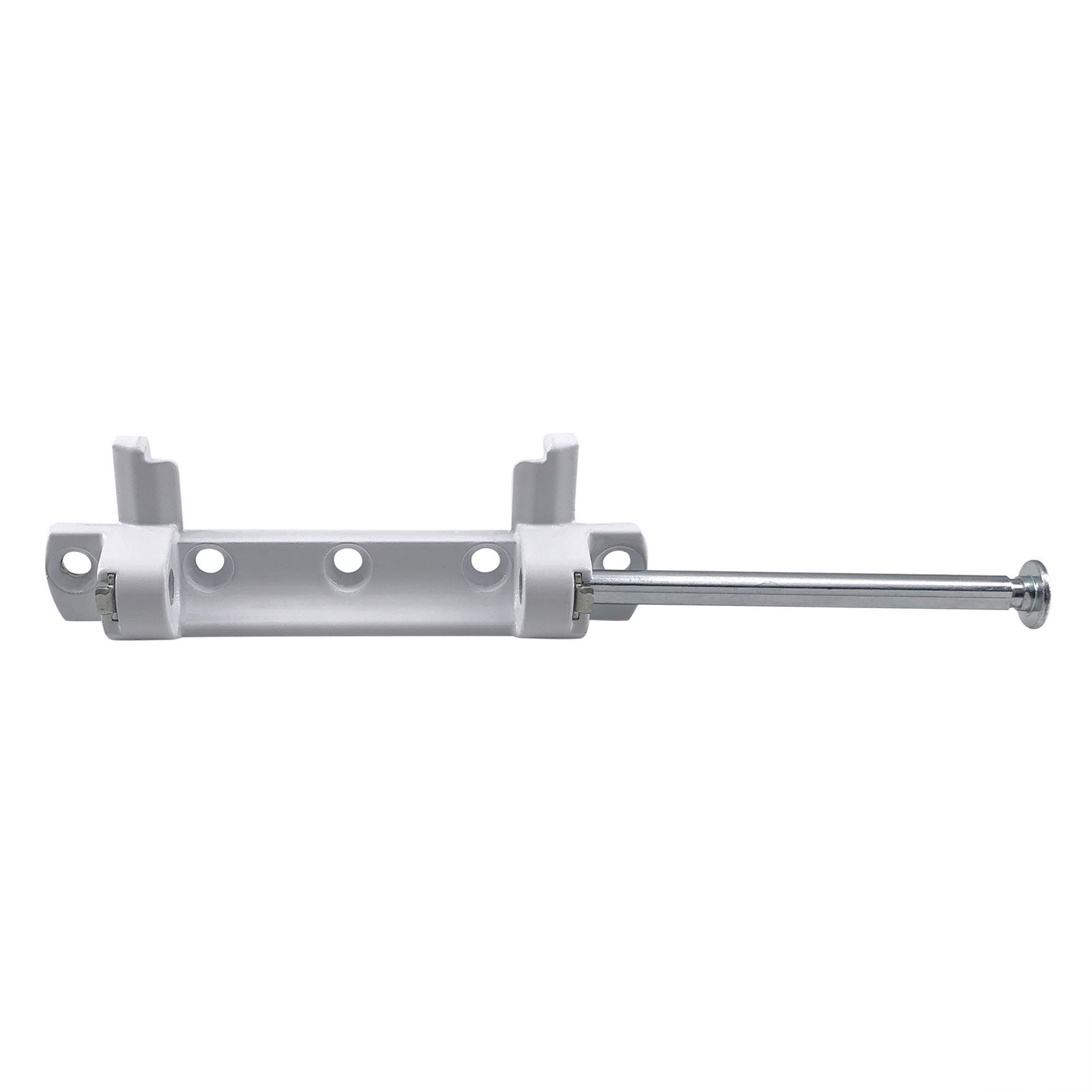

Original Winkhaus Scherenlager SL.HW.20-12 in Weiß aus der Produktlinie activPilot Comfort. Herstellernummer: 4998769 „SCHERENLAG.SL.HW.20-12.WS“ Produktbeschreibung: – Montage ist aufgrund der Halterungen ohne Schablone möglich – Patentierte Scherenlagerstiftsicherung – Einsetzbar für 9 und 13 mm Nutmittenlage – Für 20 mm Überschlag – in Verwendung zusammen mit Schere SK… oder Drehlager DL.K – Flügelgewicht max. 130 kg – Pulverbeschichtet in RAL 9016 Verkehrsweiß – Rechts und links verwendbar Lieferumfang: – Scherenlager SL.HW.20-12 in Weiß – Scherenlagerstift Hinweis: Die Scherenlager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Scherenlager vorhanden sein. Die Bezeichnungen “SL.HW” und “20-12” sind oben auf der Rückseite eingraviert.

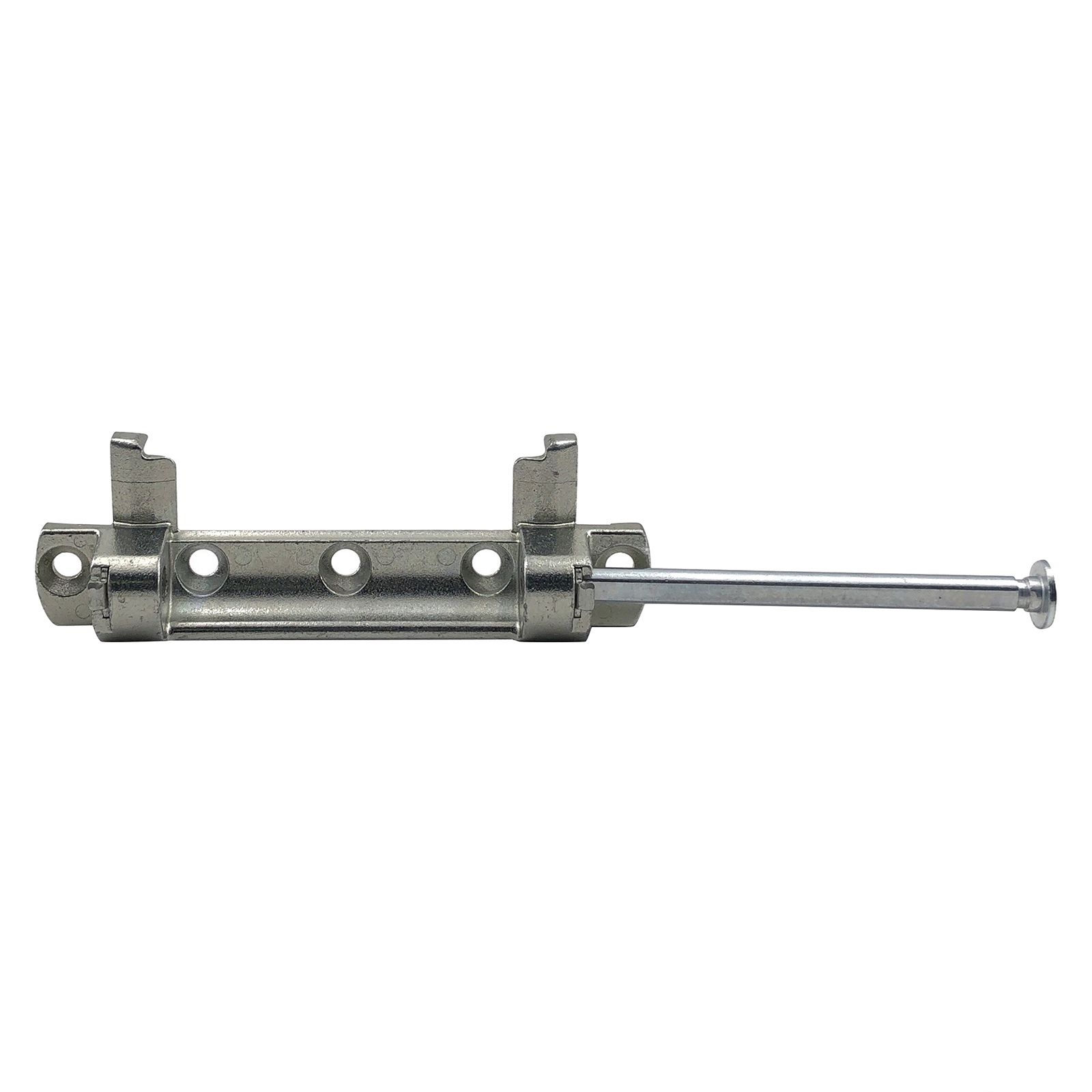

Original Winkhaus Scherenlager SL.HW.20-12 in Silber aus der Produktlinie activPilot Comfort. Herstellernummer: 4998768 „SCHERENLAG.SL.HW.20-12“ Produktbeschreibung: – Montage ist aufgrund der Halterungen ohne Schablone möglich – Patentierte Scherenlagerstiftsicherung – Einsetzbar für 9 und 13 mm Nutmittenlage – Für 20 mm Überschlag – in Verwendung zusammen mit Schere SK… oder Drehlager DL.K – Flügelgewicht max. 130 kg – ohne Pulverbeschichtung – Rechts und links verwendbar Lieferumfang: – Scherenlager SL.HW.20-12 in Silber – Scherenlagerstift Hinweis: Die Scherenlager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Scherenlager vorhanden sein. Die Bezeichnungen “SL.HW” und “20-12” sind oben auf der Rückseite eingraviert.

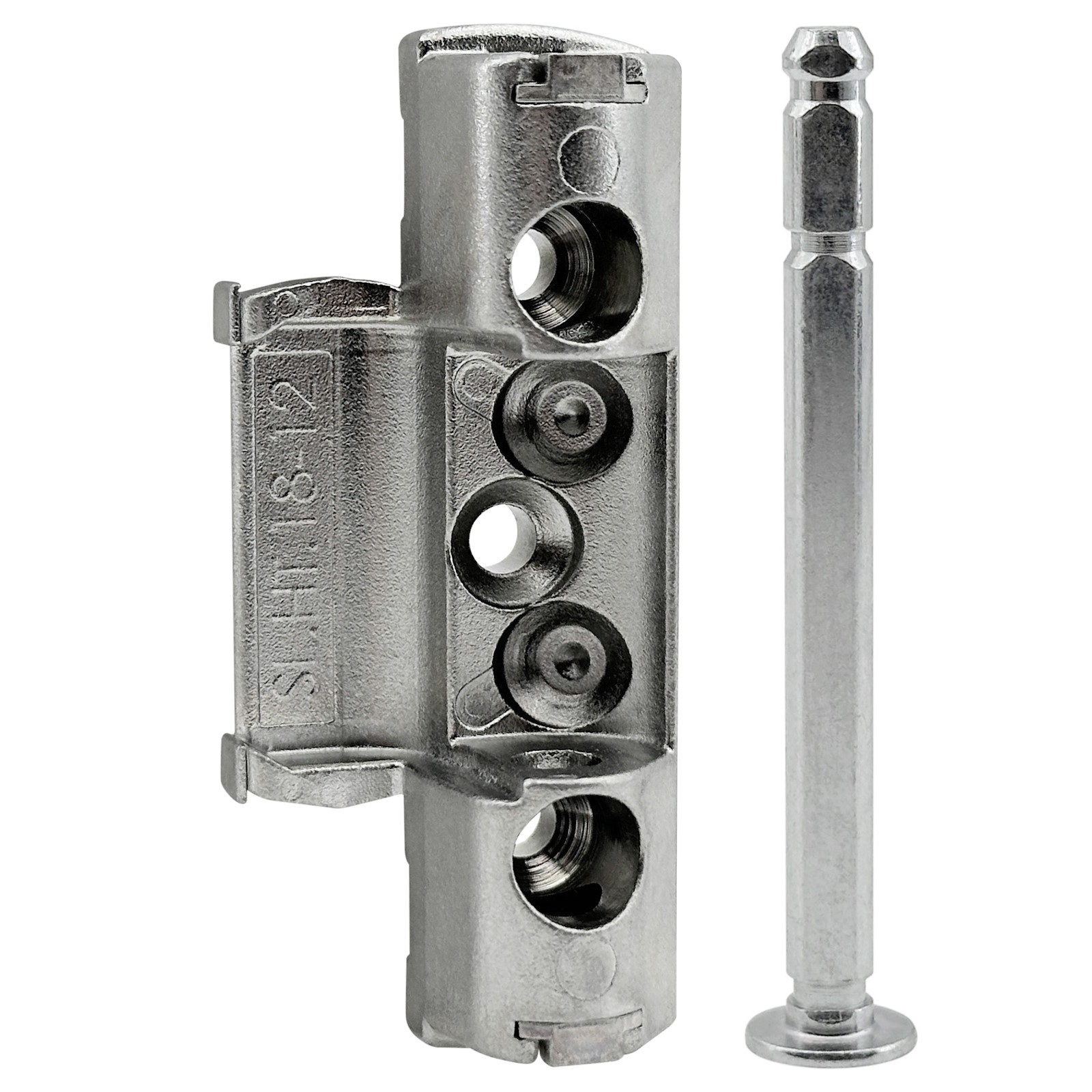

Original Winkhaus Scherenlager SL.HT.18-12 in SilberHerstellernummer: 4939893 „SCHERENLAG.SL.HT.18-12“ Funktionsweise:– wird auf dem Blendrahmen montiert– dient zur Aufnahme von Schere, Drehlager oder Kippbändern– ermöglicht die Verbindung zwischen Fensterflügel und Blendrahmen– Montage erfolgt auf der aufliegenden Bandseite Das Scherenlager SL.HT.18-12 gehört zur activPilot Concept Serie und ist für Holzfenster mit aufliegender Bandseite vorgesehen. Es wird im Blendrahmen montiert und besitzt eine Topfausführung zur formschlüssigen Aufnahme. Das Bauteil ist für Flügelgewichte bis 130?kg (bzw. 150?kg bei einer Flügelfalzbreite =?1,1?m) ausgelegt. Die Oberfläche ist verzinkt, die Bandseite silberfarben. Technische Daten:– Bauteiltyp: Scherenlager– Serie: activPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Flügelüberschlag: 18 mm– Anschlagseite: DIN links, DIN rechts– Sichtbarkeit: aufliegend– Bandseitenausführung: Holz mit Topf– Topfausführung: einfach Topf– max. Flügelgewicht: 130 kg– max. Flügelgewicht bei FFB = 1,1 m: 150 kg– Anzahl Schraubenlöcher: 5– Oberfläche Bandseite: verzinkt– Farbe Bandseite: silber Lieferumfang:– Scherenlager SL.HT.18-12

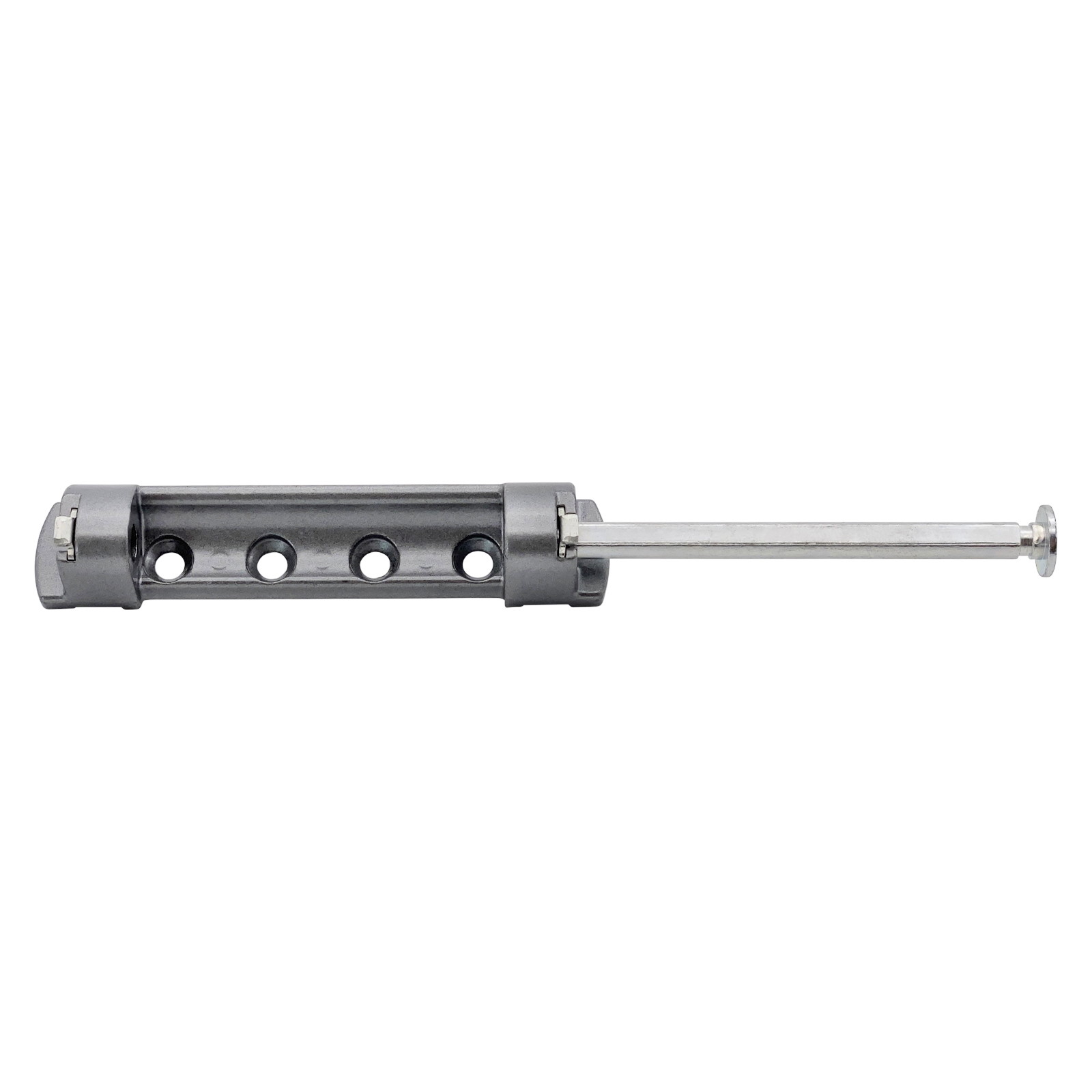

Original Winkhaus Scherenlager SL.K.3-6.130.F9 in Titanfarbe aus der Produktlinie activPilot.Herstellernummer: 4995564 „SCHERENLAG.SL.K.3-6.130.F9“ Produktbeschreibung:– Scherenlager SL.KS mit symmetrischem Bohrbild entsprechend dem Ecklager EL.K / ESV– Patentierte Scherenlagerstiftsicherung– Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag)– Mit Verdrehsicherung des Scherenlagerstiftes– Scherenlager-/Ecklagerbohrungen am losen Stück möglich– Flügelgewicht max. 130 kg– Pulverbeschichtet in F9, Titanfarbe– Rechts und links verwendbar Lieferumfang:– Scherenlager SL.K.3-6.130.F9– Scherenlagerstift Hinweis: Die Scherenlager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Scherenlager vorhanden sein. Die Bezeichnung SL.K.3-6.130 ist auf der Rückseite eingraviert.

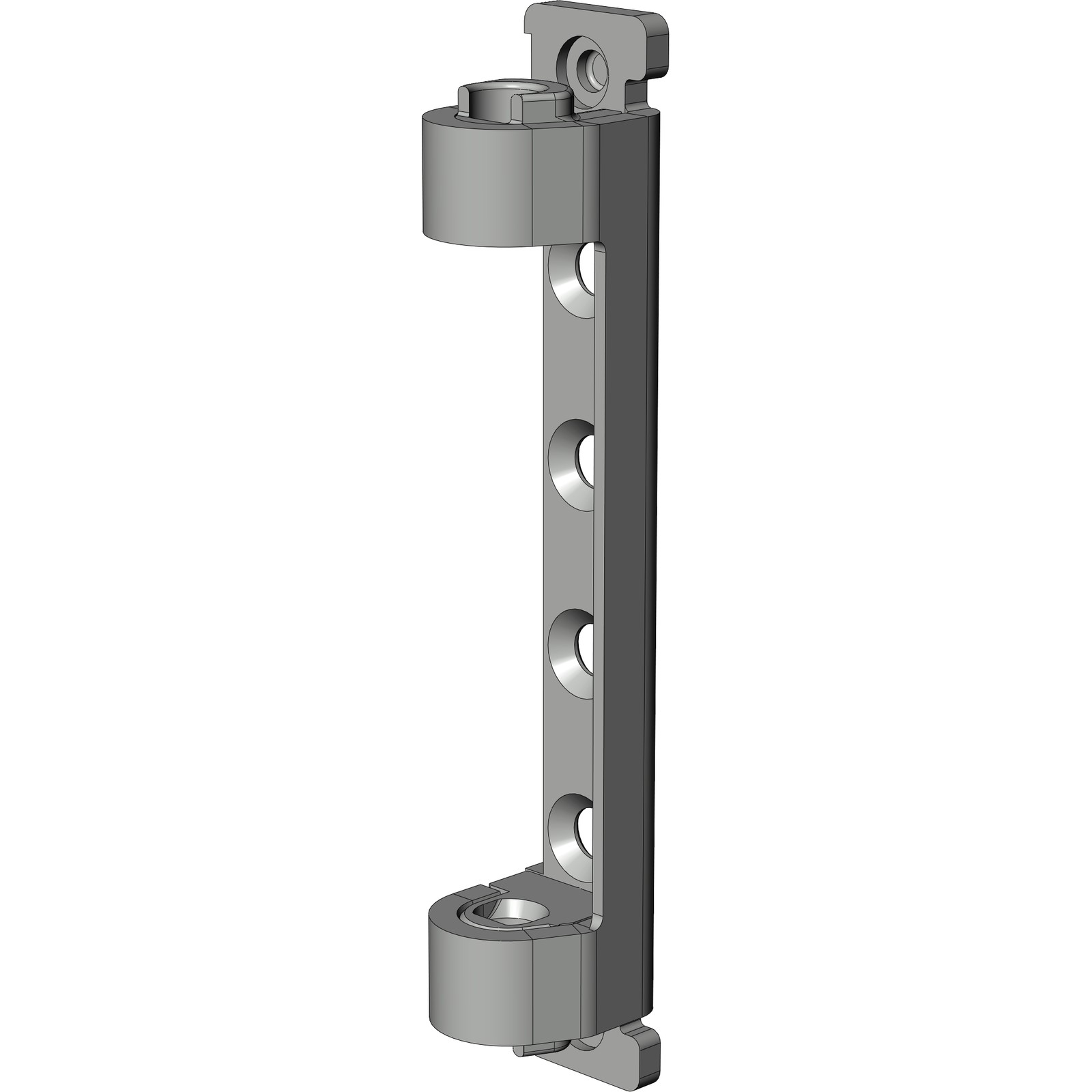

Original Winkhaus Scherenlager SL.C.3-6 in WeißHerstellernummer: 5081490 „SCHERENLAGER SL.C.3-6.WS“ Funktionsweise:– dient zur Aufnahme der Schere bzw. zur Lagerung auf der Bandseite– verbindet Fensterflügel und Blendrahmen auf der aufliegenden Bandseite– geeignet für DIN links und DIN rechts– ausgelegt für Nutmittenlage 9 mm oder 13 mm bei 12 mm Falzluft Das Scherenlager SL.C.3-6.WS gehört zur Serie activPilot Concept C (Dreh-Kipp-Beschläge, aufliegende Bandseite). Es wird am Blendrahmen montiert und bildet die Lagerstelle für die bandseitige Scherenanbindung. Die Bandseite ist weiß gepulvert (ähnl. RAL 9016). Technische Daten:– Bauteiltyp: Scherenlager– Serie: activPilot Concept C– Fensterwerkstoff: Aluminium, Kunststoff– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Anschlagseite: DIN links, DIN rechts– Sichtbarkeit: aufliegend– max. zul. Flügelgewicht: 130 kg– Flügelgewicht (FFB bis 1,1 m): 150 kg– Ø Lagerzapfen oben/unten: 6 mm; Länge Lagerzapfen oben/unten: 3 mm Lieferumfang:– Scherenlager SL.C.3-6.WS inkl. Scherenlagerstift

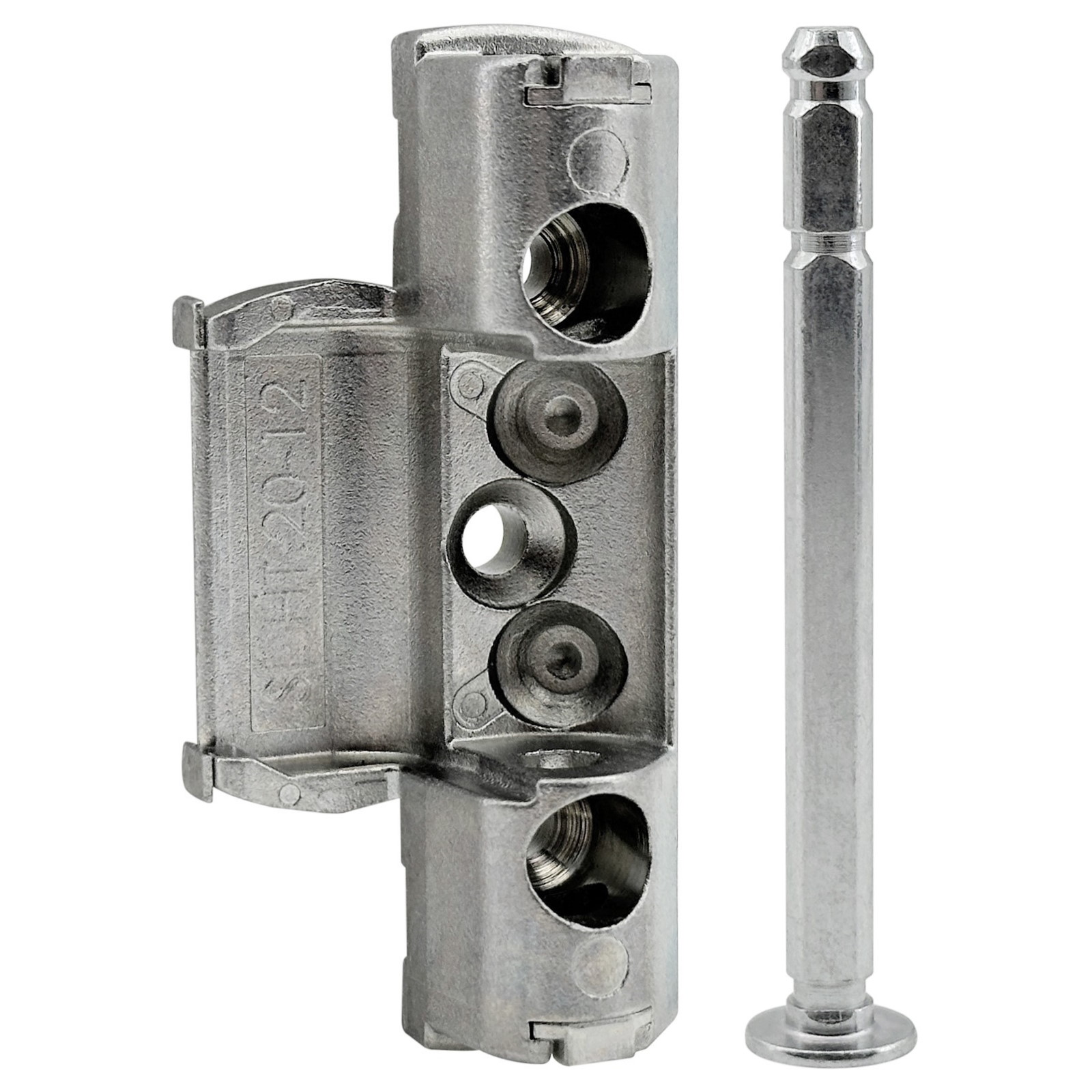

Original Winkhaus Scherenlager SL.HT.20-12 in SilberHerstellernummer: 4939897 „SCHERENLAG.SL.HT.20-12“ Funktionsweise:– wird auf dem Blendrahmen montiert– dient zur Aufnahme von Schere, Drehlager oder Kippbändern– stellt die Verbindung zwischen Fensterflügel und Blendrahmen her– aufliegende Montage für Holzfenster Das Scherenlager SL.HT.20-12 gehört zur activPilot Concept Serie und ist für Fenster mit aufliegender Bandseite aus Holz vorgesehen. Es wird im Blendrahmen befestigt und besitzt eine einfache Topfausführung. Die Bandseite ist verzinkt in silberfarbener Ausführung. Das Bauteil ist für Flügelgewichte bis 130?kg geeignet, bei einer Flügelfalzbreite =?1,1?m bis 150?kg. Technische Daten:– Bauteiltyp: Scherenlager– Serie: activPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Anschlagseite: DIN links, DIN rechts– Sichtbarkeit: aufliegend– Bandseitenausführung: Holz mit Topf– Topfausführung: einfach Topf– max. Flügelgewicht: 130 kg– max. Flügelgewicht bei FFB = 1,1 m: 150 kg– Anzahl Schraubenlöcher: 5– Oberfläche Bandseite: verzinkt– Farbe Bandseite: silber Lieferumfang:– Scherenlager SL.HT.20-12

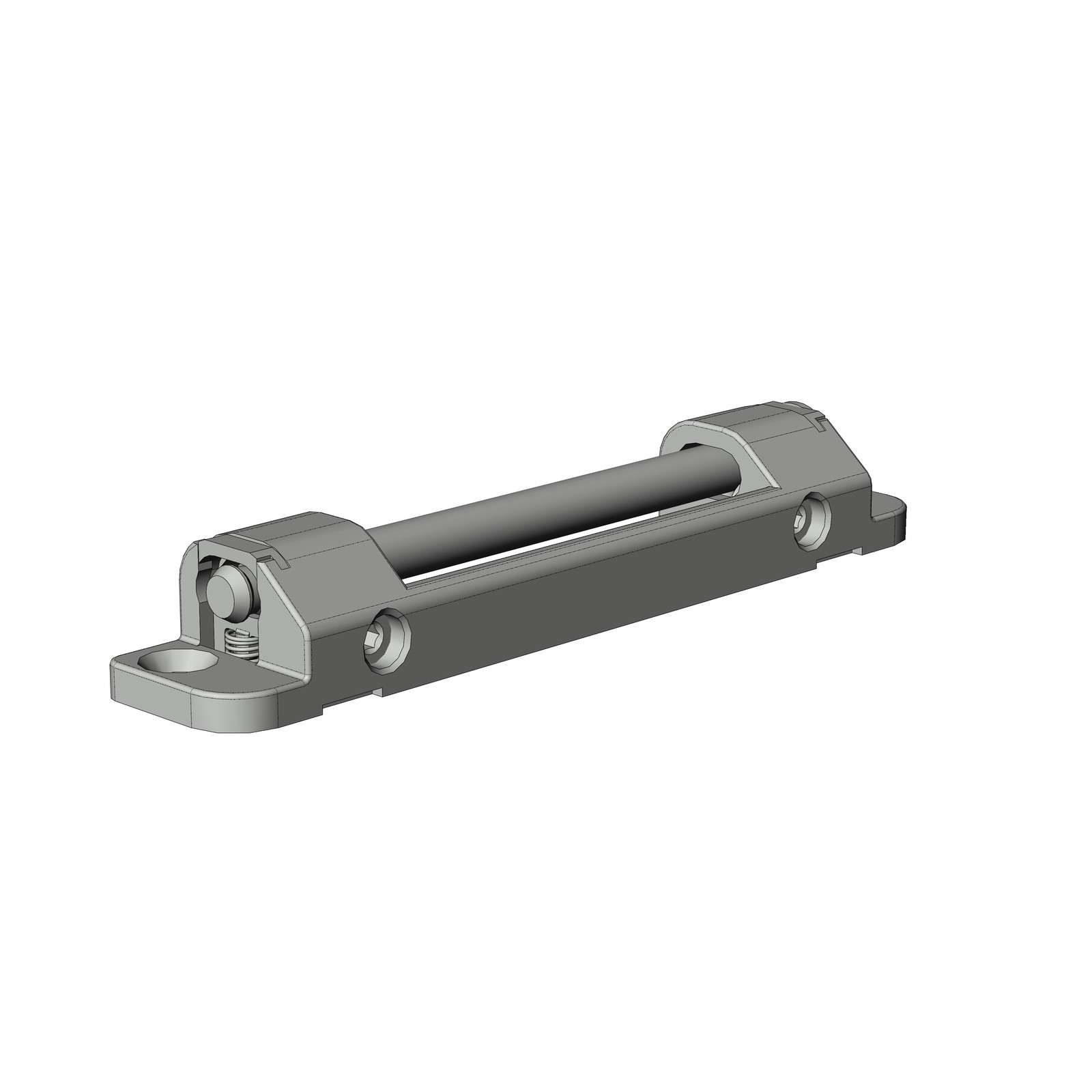

Winkhaus Scherenlager SWR LK.GR Herstellernummer: 5029507 „SCHERENLAGER SWR LK.GR“ Funktionsweise: Montage auf dem Blendrahmen Dient zur Aufnahme von Schere, Drehlager oder Kippbändern Verbindet Fensterflügel und -rahmen Geeignet für Rundbogenfenster Das Scherenlager SWR ist Teil der activPilot Serie und wird für Sonderlösungen eingesetzt. Es wird auf dem Blendrahmen montiert und erleichtert die Verbindung des Fensterflügels mit dem Rahmen. Geeignet für Aluminium-, Kunststoff- und Stahlfenster mit einer aufliegenden Sichtbarkeit und bietet eine graue Topcoat-Beschichtung, die ideal für feuchte Umgebungen, Küstennähe oder industrielle Bereiche ist. Technische Daten: Bauteiltyp: Scherenlager Serie: activPilot Fensterwerkstoff: Aluminium, Kunststoff, Stahl Nutmittenlage: 9 mm, 13 mm Anschlagseite: DIN links, DIN rechts Sichtbarkeit: aufliegend Farbe Bandseite: grau Oberfläche: lackiert (Topcoat) max. zul. Flügelgewicht: 80 kg Anzahl Schraubenlöcher: 4 Lieferumfang: Winkhaus Scherenlager SWR LK.GR
