Original WINKHAUS Trifunktionselement TFE in Silber aus der Beschlagserie activPilotHerstellernummer: 4931450 "TRIFUNKTIONSELEMENT TFE"Funktionsweise:– zum Aufschrauben auf die Getriebeschiene– beinhaltet die Funktionen Fehlschaltsicherung, Auflaufstütze und Balkontürschnäpper– Mittenfixiert und daher im Lieferzustand rechts und links verwendbar– wird nach erfolgter Montage am Flügel aktiviert– max. Flügelgewicht 130 kgMontageinformation:Das TFE ist höhenverstellbar und muss passend in Verbindung mit einem der Rahmenteile (z.B. "RT.DFE-TFE" (1-flügelig) oder "RT.DFE-TFE.S (2-flügelig / Stulp)) justiert werden. Die Justierung des TFE erfolgt mit einem 4 mm Innensechskant, das Rahmenteil wird mit einem 2,5 mm Innensechskant justiert.Der kleine Stift, der oben am TFE rausschaut, wird nach erfolgter Montage z.B. mit einem Hammer festgeschlagen, damit das TFE festsitzt.Wichtig: Das TFE wird in neutraler Stellung angeliefert und durch einmaliges Schwenken nach links bzw. rechts aktiviert. Nach erfolgter Aktivierung kann die DIN-Richtung NICHT mehr geändert werden.Die Bezeichnung “TFE” ist auf der Vorderseite eingraviert.

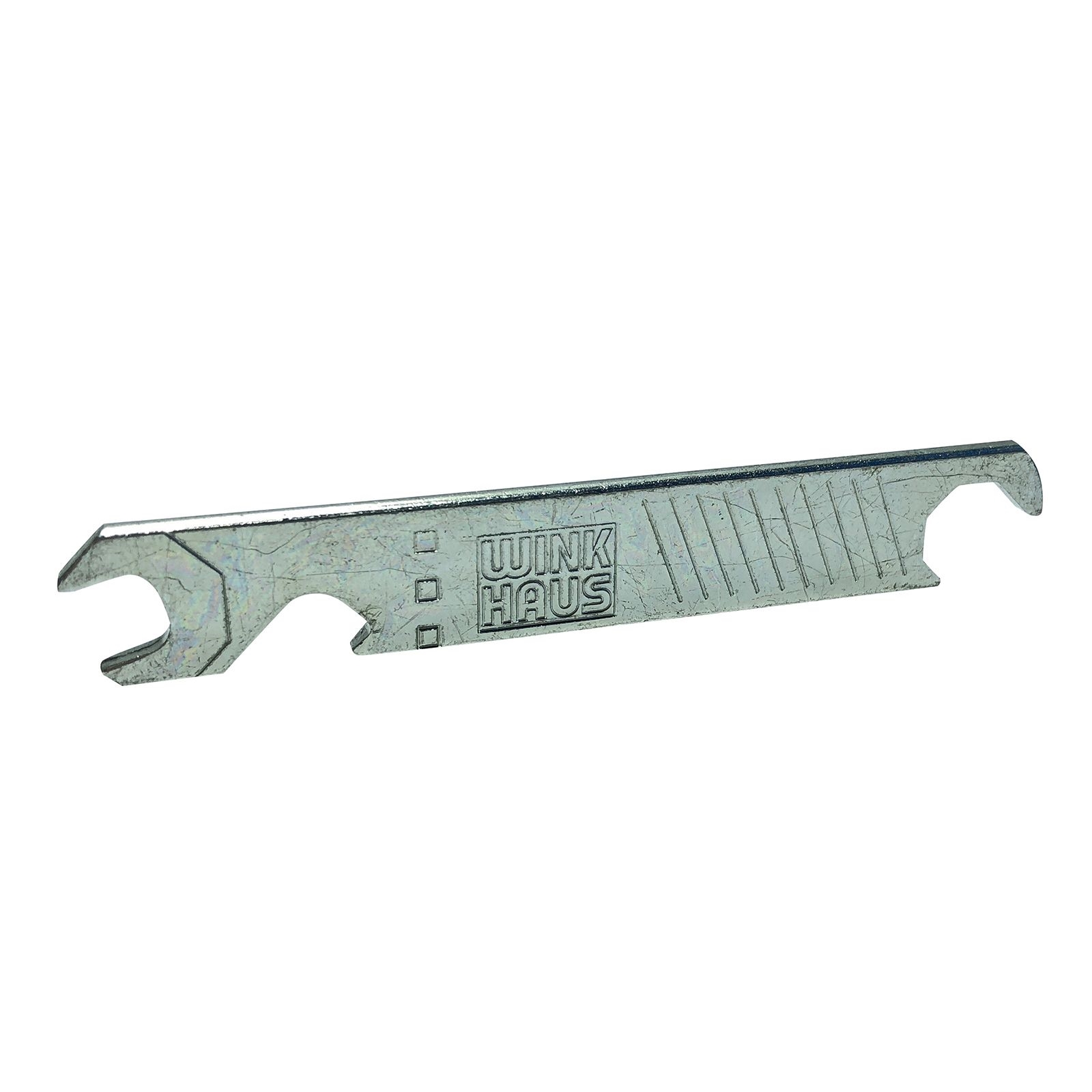

Original Winkhaus Verstellschlüssel HV-11 Produktbeschreibung: – Verstell-/Justierschlüssel zur Regulierung des Anpressdrucks zwischen Flügel und Rahmen (±0,8 mm) durch Verdrehen des Achtkantbolzens (Pilzkopfschließzapfen) Lieferumfang: Verstellschlüssel HV-11 in Silber
Original Winkhaus Duofunktionselement DFE aus der Beschlagserie activPilotHerstellernummer: 4931451 "DUOFUNKTIONSELEMENT DFE"Technische Informationen:Bauteiltyp: FehlschaltsicherungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9 mm, 13 mmFalzluft: 4 mm, 12 mmAnschlagseite: DIN links, DIN rechtsFarbe: silberOberfläche: verzinktZusätzliche: Funktion Flügelheber
Original Winkhaus Balkontürgriff / Ziehgriff in RAL 9016 Verkehrsweiß. Der Griff wird von außen an Fenstertüren verschraubt, um ein Öffnen / Schließen der Tür zu vereinfachen. Perfekt verwendbar in Kombination mit einem Balkontürschnäpper, der die Tür im geöffnetem Zustand gegen Windstöße geschlossen hält. Hersteller: WinkhausMaterial: Kunststoff / PVCSchraubenabstand: 48 mmOberfläche: raue Oberfläche, angelehnt an RAL 9016 VerkehrsweißAbmessungen Breite x Höhe x Tiefe: 55 x 70 x 20 mm Lieferumfang:- Winkhaus Balkontürgriff in Weiß inkl. Abdeckung für die Schrauben- 2 SPAX-Schrauben
Original Winkhaus Drehbremse DB 11 SL aus der Beschlagserie activPilot.Herstellernummer 1848599 "DREHBREMSE DB 11 SL" Produktinformationen:- Drehbremse zum Einsetzen in vorhandene Beschlagnut- Für Aufschlagflügellager- Bremskrafteinstellung mit Sechskantschlüssel SW 4- Aufschraubbare Rahmenplatte, vorgerichtet zur Aufnahme des Formteils WSK (profilbedingt, nicht im Umfang enthalten)- Dient auch als Öffnungsbegrenzer- Öffnungsweite des Flügels je nach Position des Anschlages in der Drehbremse einstellbar von 70° bis 90°

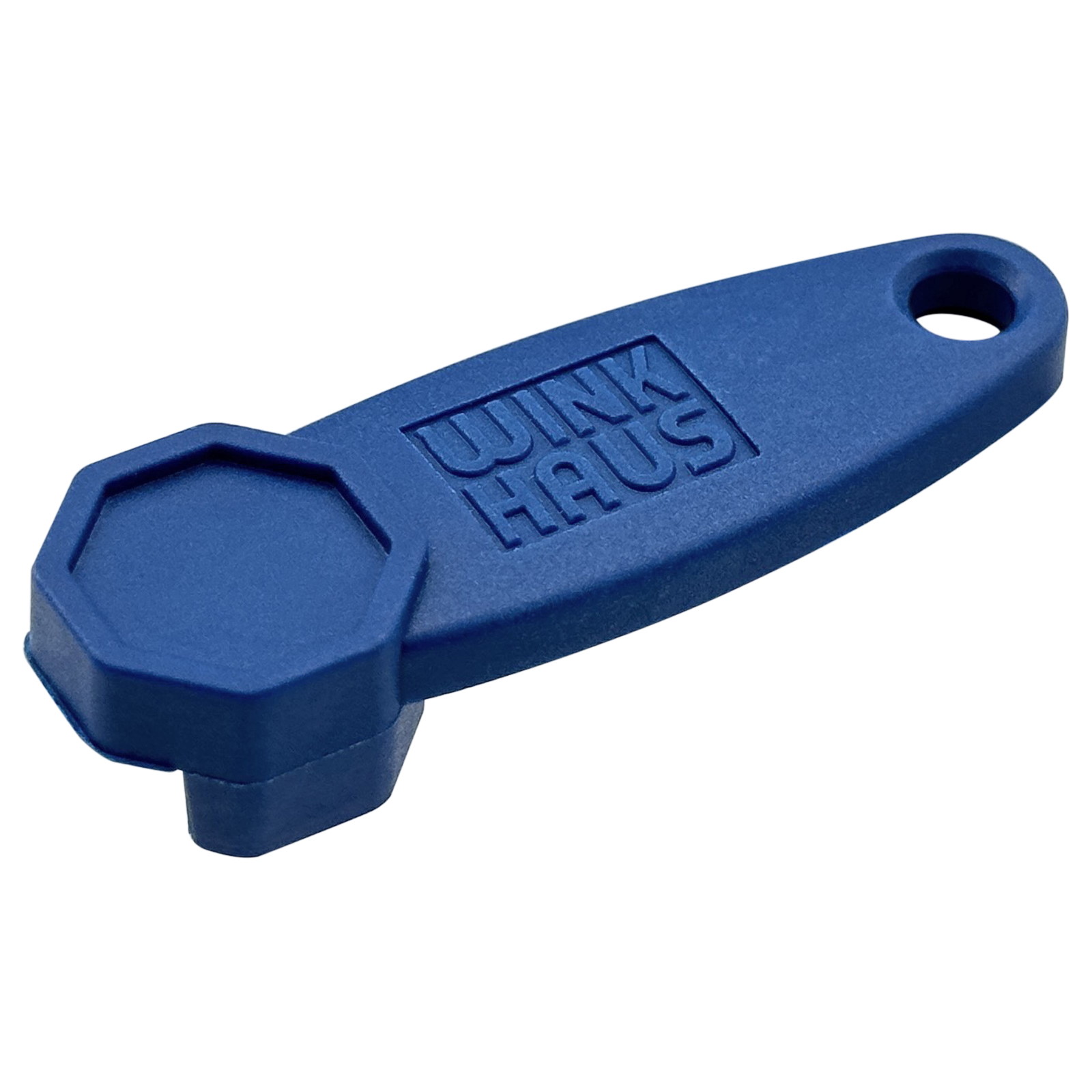

Winkhaus Verstellschlüssel acP2 Achtkant aus der Beschlagserie activPilotHerstellernummer: 4999884 "VERSTELLSCHLÜSSEL acP2 ACHTKANT" Bauteiltyp: JustierwerkzeugMaterial: KunststoffFarbe: Blau Dieser Justierschlüssel wird verwendet, um den Anpressdruck der activPilot Achtkantbolzen / Pilzköpfe an diversen Bauteilen wie Getriebeschienen, Eckumlenkungen usw. zu verringern bzw. zu erhöhen.

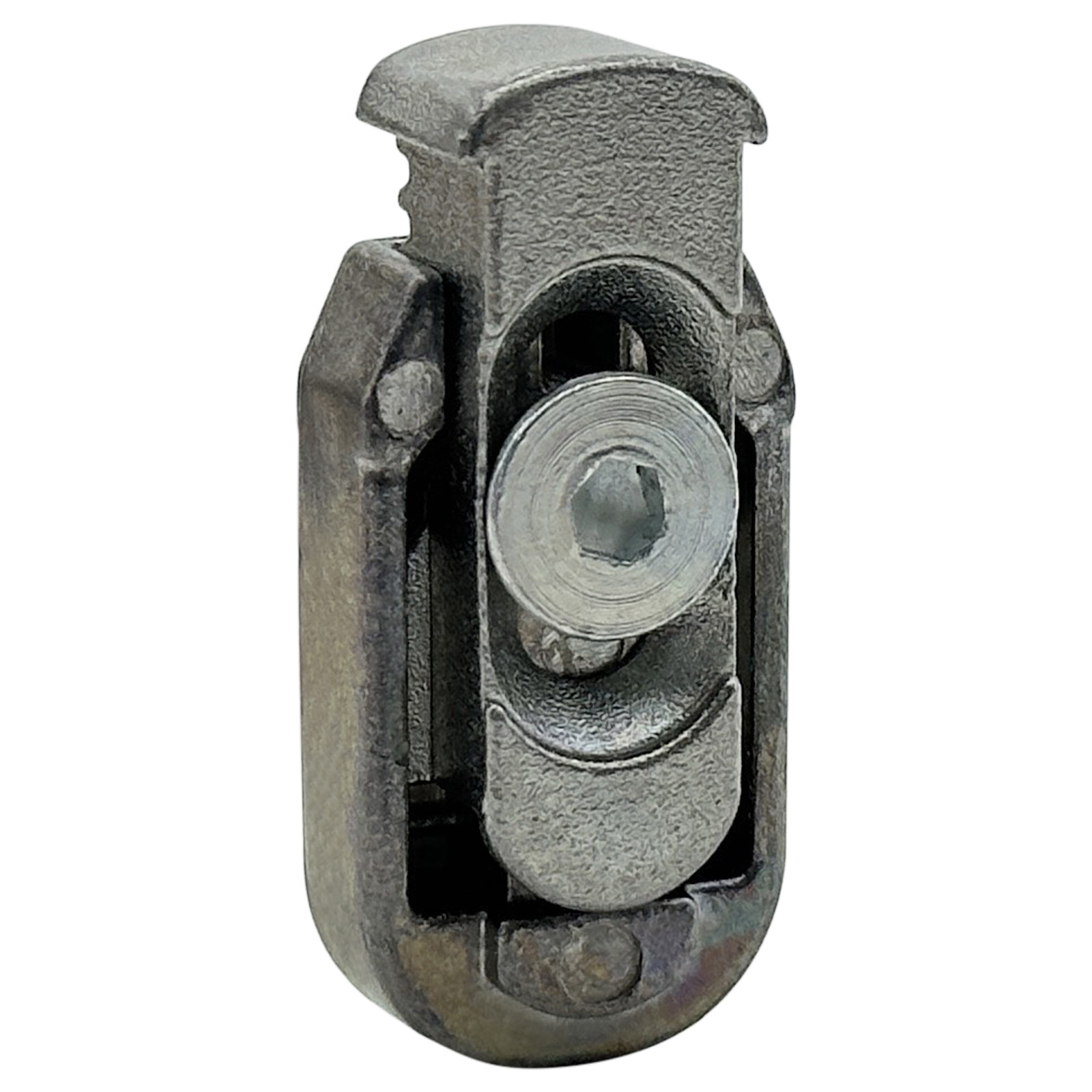

Original Winkhaus Rahmenteil RT.DFE-TFE.ZN aus der Beschlagserie activPilot.Herstellernummer: 4937821 “RAHMENT.RT.DFE-TFE.ZN”Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– DIN Links / Rechts verwendbarLieferumfang:– Rahmenteil RT.DFE-TFE.ZNDen korrekten Einbau in Verbindung mit einem Trifunktionselement können Sie den Produktbildern entnehmen.

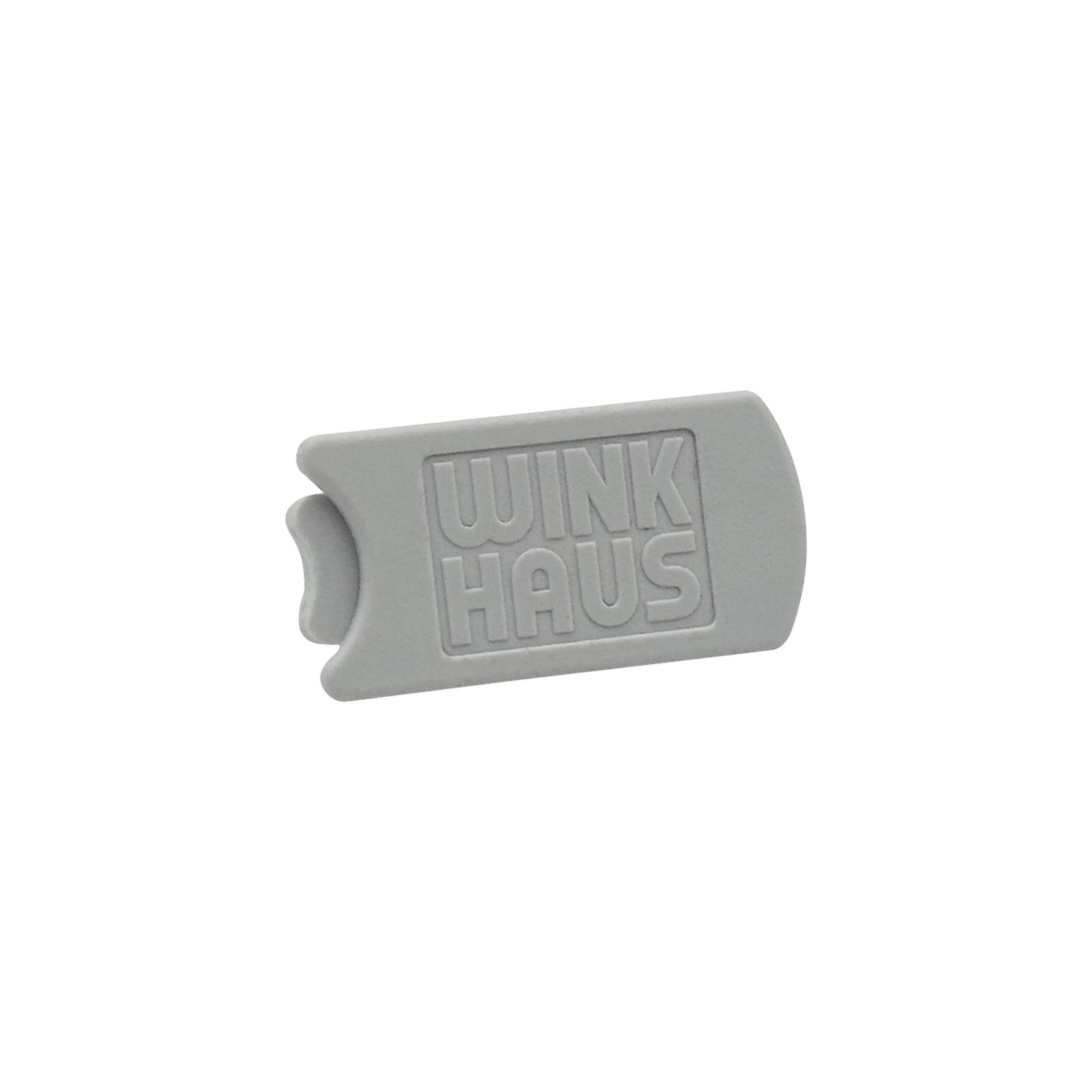

Original Winkhaus Anschlagstück ANS ACP aus der Beschlagserie activPilot Concept.Herstellernummer: 5009363 "ANSCHLAGSTÜCK ANS acP" Das Anschlagstück wird zur Blockierung der Kippstellung bei Dreh-Kipp-Beschlägen verwendet und kann DIN links/rechts verwendet werden. Anwendung:Clipsen Sie hierzu einfach das Anschlagstück unterhalb eines Verschlusspunktes ein wie auf unserem Beispielbild zu sehen. Danach wird die Kippfunktion blockiert.
Original Winkhaus Rahmenteil RT.DFE-TFE.RSHerstellernummer: 5073872 “RAHMENT.RT.DFE-TFE.RS” Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar Lieferumfang:– Rahmenteil RT.DFE-TFE.RS
- Dient als Adapter für das Duo- und Trifunktionselement an Stulpflügelgetrieben- Profilneutral, da der Adapter in die Schließbleche des Stulpflügelgetriebes montiert wirdMerkmale:Bauteiltyp: RT für DFE/TFEFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlNutmittenlage: 13 mmFalzluft: 12 mmHolzrahmennut: Eurofalz, Euronut 6/8, Euronut 7/8Bauteiltiefe: 18,8 mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz : Blendrahmen - verdecktliegendBauteillänge: 49 mm

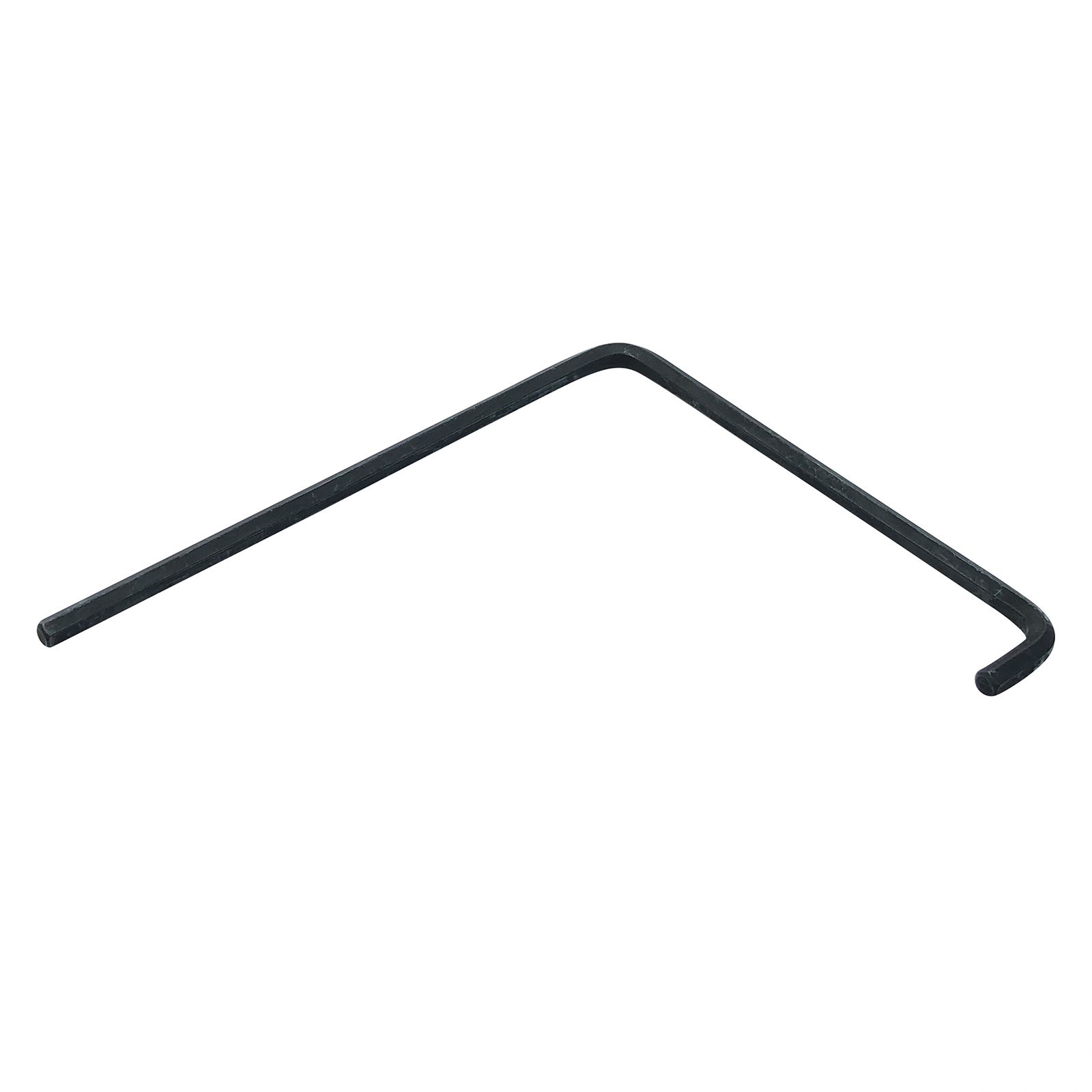

Original Winkhaus Justierschlüssel 4 mm Produktbeschreibung: – Mit diesem Justierschlüssel können diverse Scheren, Ecklager und Flügellager von Winkhaus eingestellt werden (Pilot, autoPilot, activPilot,..), wo ein Innensechskant von 4 mm verwendet wurde. Lieferumfang: – Winkhaus Justierschlüssel 4 mm in Schwarz

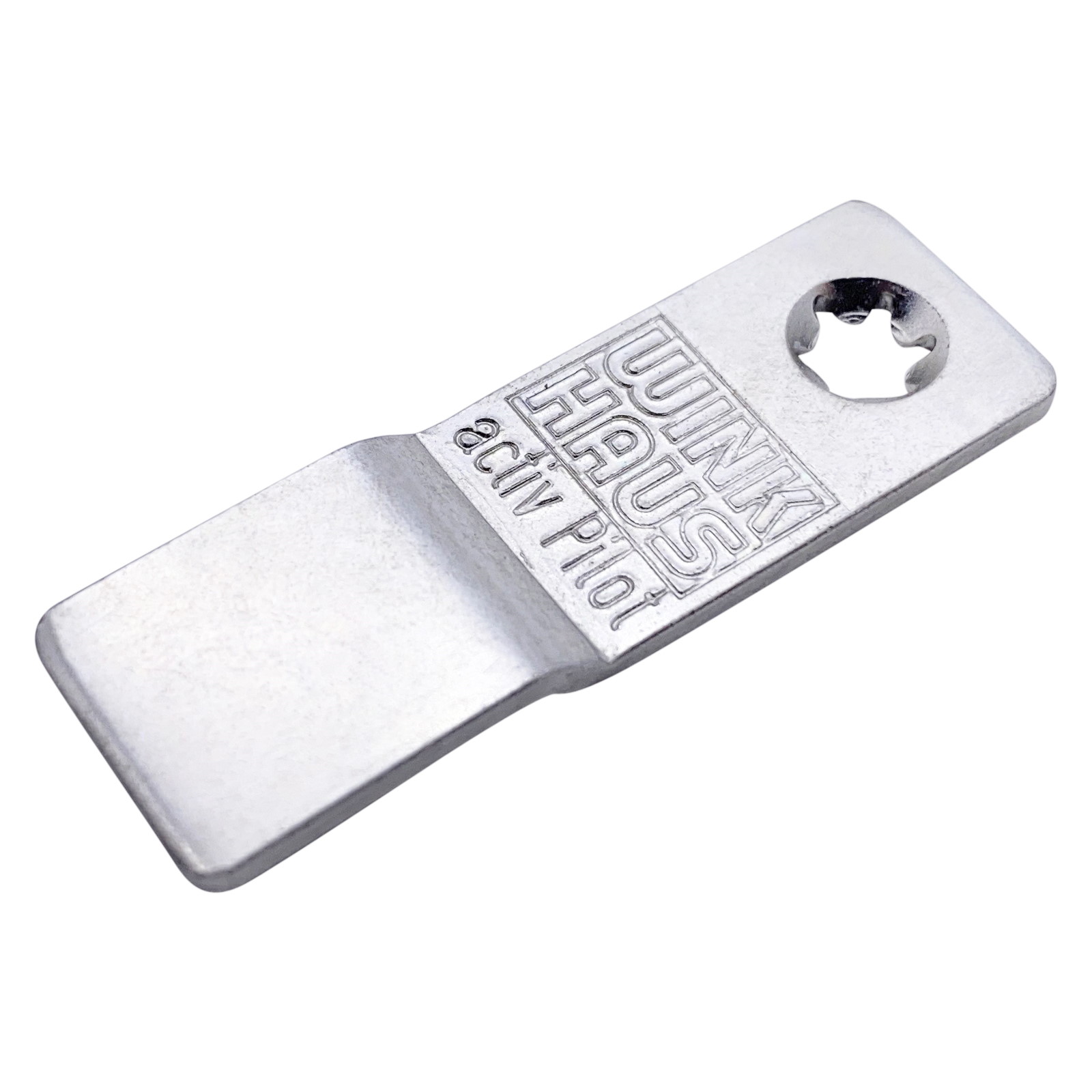

Winkhaus Stulpplatte R aus der Beschlagserien autoPilot / activPilot. Herstellernummer: 1934201 “STULPPLATTE R SL” Produktmerkmale: – Zur Verbindung einer Eckumlenkung mit einem abzulängenden Bauteil, z. B. Getriebe-, Oberschiene – Abzulängendes Bauteil kann gerade abgetrennt werden Auf der Stulpplatte ist die Bezeichnung “autoPilot” eingraviert.

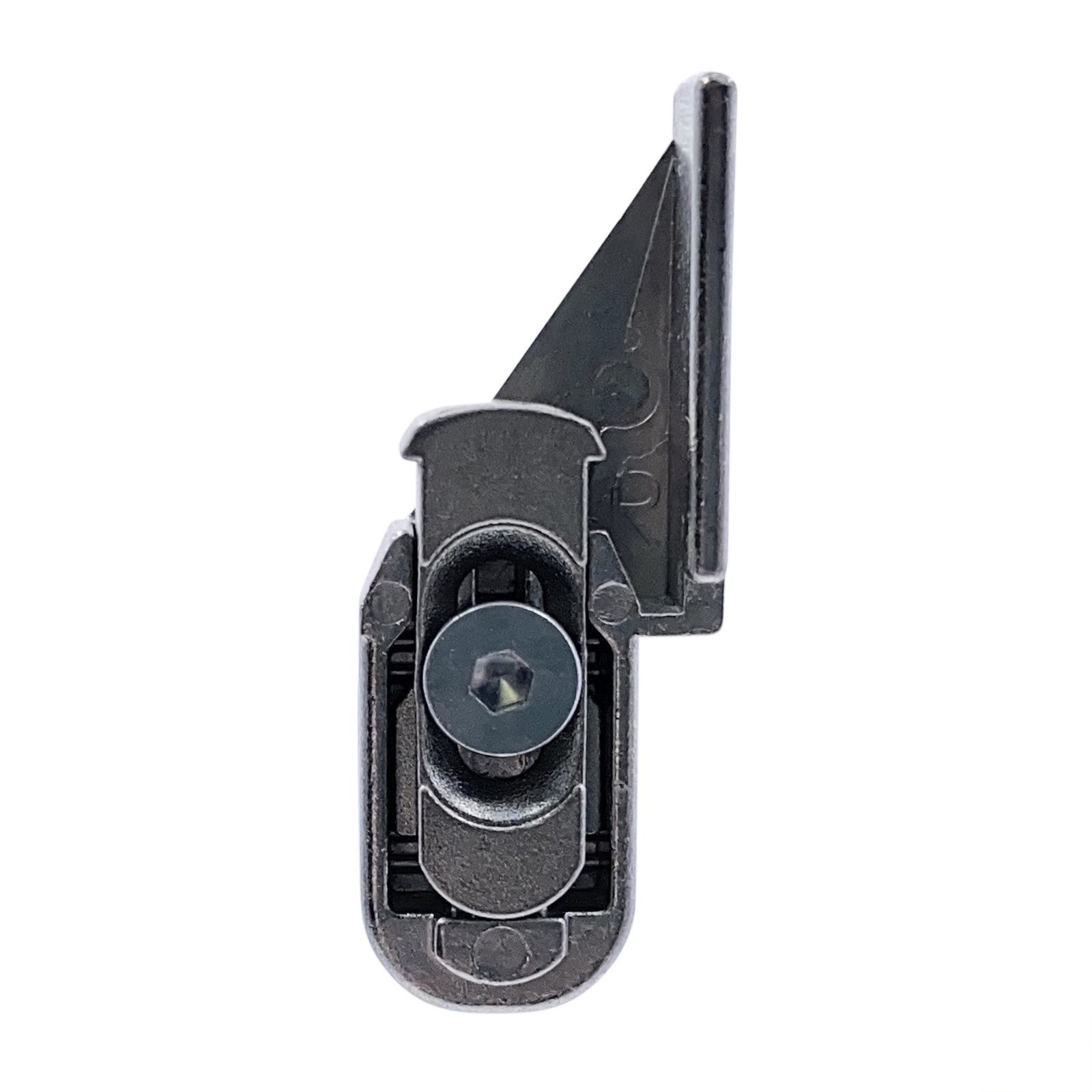

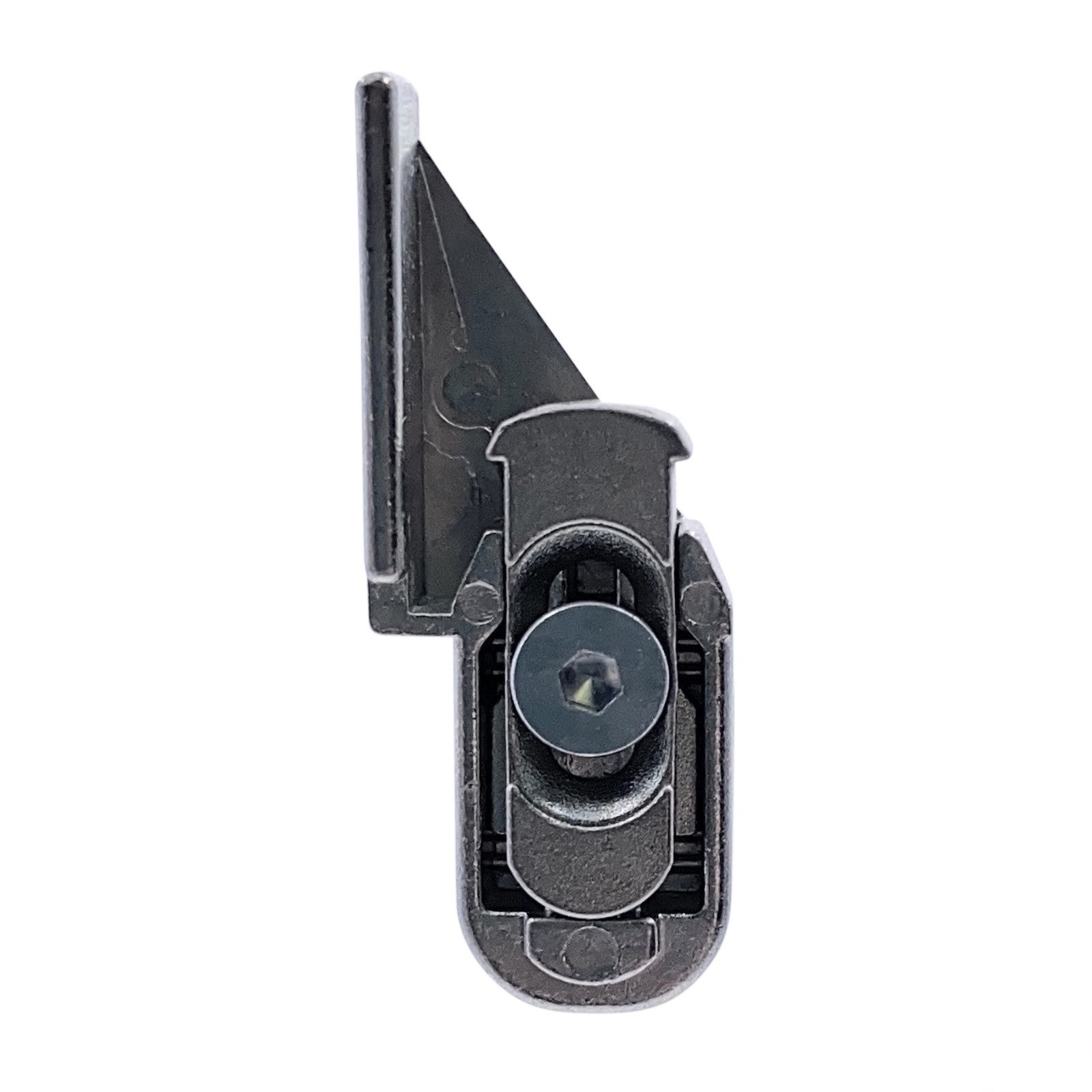

Original Winkhaus Rahmenteil RT.DFE-TFE.LSHerstellernummer: 5073872 “RAHMENT.RT.DFE-TFE.LS” Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar Lieferumfang:– Rahmenteil RT.DFE-TFE.LS

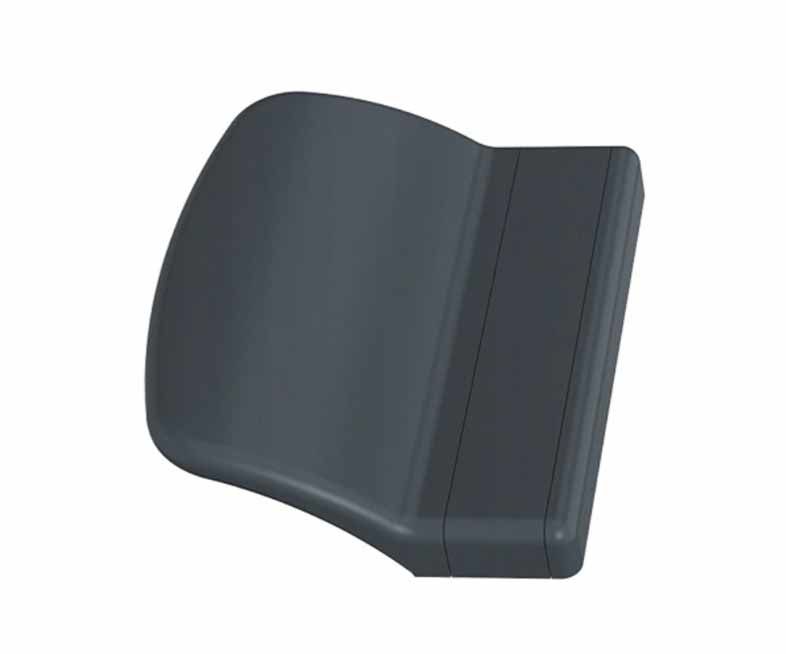

Original Winkhaus Balkontürgriff / Ziehgriff in RAL 7016 Anthrazitgrau. Der Griff wird von außen an Fenstertüren verschraubt, um ein Öffnen / Schließen der Tür zu vereinfachen. Perfekt verwendbar in Kombination mit einem Balkontürschnäpper, der die Tür im geöffnetem Zustand gegen Windstöße geschlossen hält. Hersteller: WinkhausMaterial: Kunststoff / PVCSchraubenabstand: 48 mmOberfläche: raue Oberfläche, angelehnt an RAL 7016 AnthrazitgrauAbmessungen Breite x Höhe x Tiefe: 55 x 70 x 20 mm Lieferumfang:- Winkhaus Balkontürgriff in Anthrazitgrau inkl. Abdeckung für die Schrauben- 2 SPAX-Schrauben

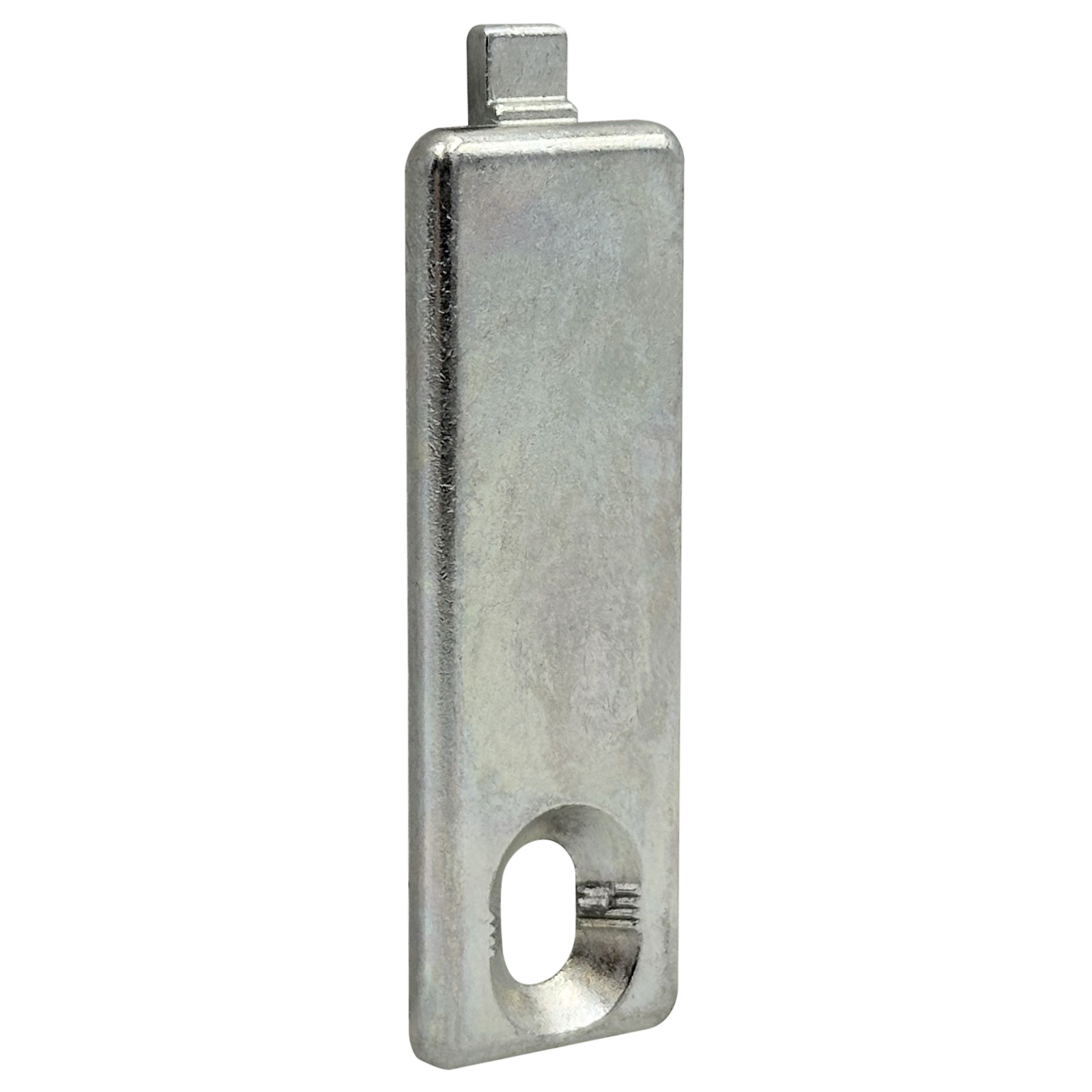

Original Winkhaus Anschlagplatte AWDR SL aus der Beschlagserie activPilot Concept.Herstellernummer: 2308084 "ANSCHLAGPLATTE AWDR SL" Die Anschlagplatte wird zur Blockierung der Kippstellung bei Dreh-Kipp-Beschlägen verwendet und kann DIN links/rechts verwendet werden. Anwendung:Montieren Sie hierzu die Platte unterhalb eines Verschlusspunktes wie auf unserem Beispielbild zu sehen. Danach wird die Kippfunktion blockiert.
Winkhaus Auflauf AL.M.F12 in RAL 7016 Anthrazitgrau aus der Beschlagserie activPilotHerstellernummer: 4927494 "AUFLAUF AL.M.F12.ÄHNL.RAL7016"EAN: 4026058004346 Spezifikation:Bauteiltyp: AuflaufFensterwerkstoff: Aluminium,,Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9 mm, 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsFarbe: anthrazitgrau (ähnl. RAL 7016)Oberfläche: KunststoffBauteiltiefe: 21 mmMontageposition: Beschlagnut, MittenverriegelungBauteilhöhe Auflauf: 11,5 mm Die Bezeichnung AL.M.F12 ist auf der Rückseite eingraviert.

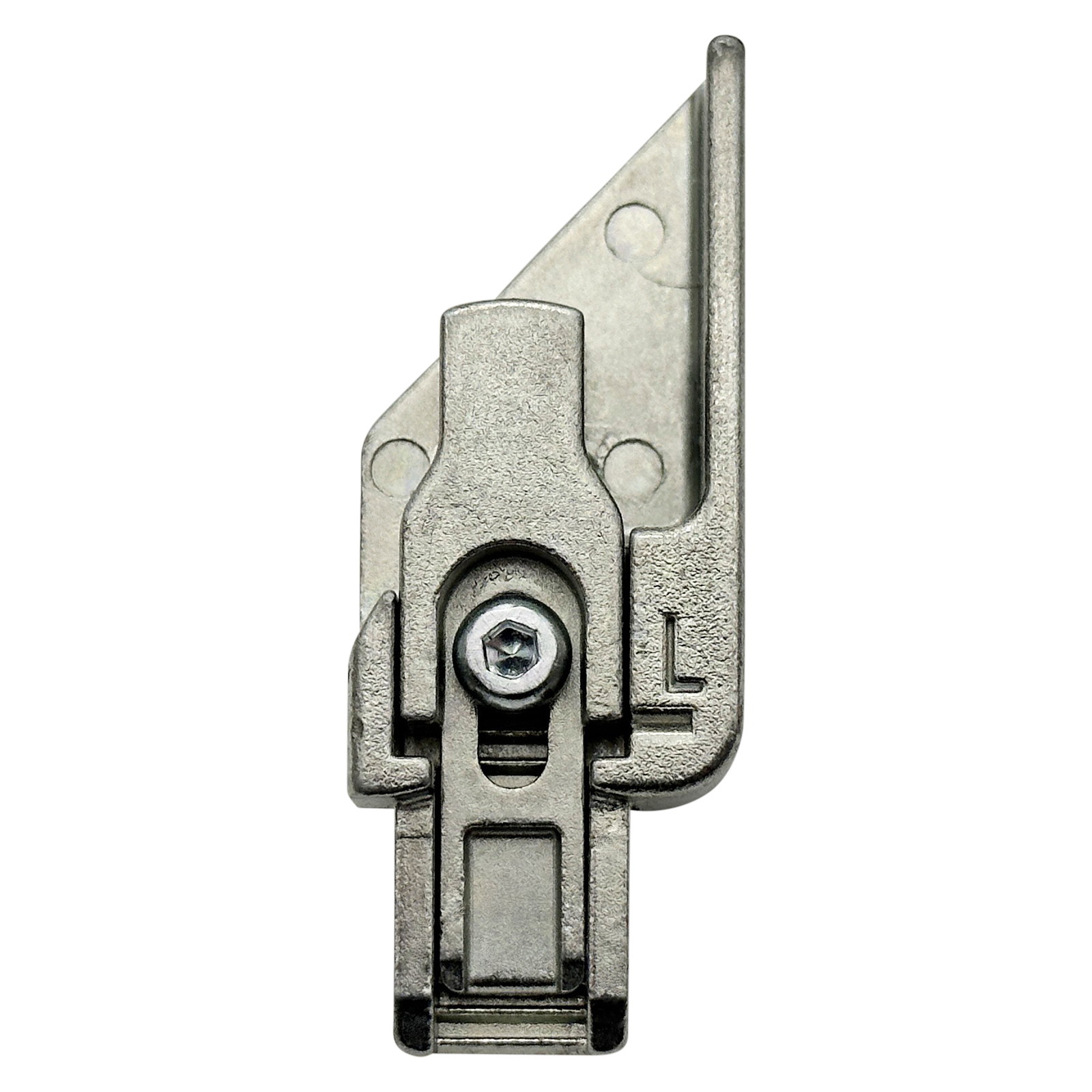

Original Winkhaus Rahmenteil RT.DFE-TFE.S.LSHerstellernummer: 4933547 “RAHMENT.RT.DFE-TFE.S.LS” Funktionsweise:– Dient als Adapter für das Duo- und Trifunktionselement an Stulpflügelgetrieben– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar- DIN Links Lieferumfang:– Rahmenteil RT.DFE-TFE.S.LS
Original Winkhaus Stulpflügelgetriebe GASK GASM Hebel zur einfachen Reparatur. Herstellerbezeichnung: “HEBEL GAS K” bzw. “HEBEL GAS L” Der Hebel bietet eine einfache und schnelle Lösung, wenn in Folge von Unachtsamkeit oder eines Bedienfehlers beim Stulpfenster das Verschlussgetriebe GASK oder GASM des Standflügels beschädigt wurde. Durch Austausch des Bedienungshebels kann direkt vor Ort die Reparatur durchgeführt werden. Dazu muss das Stulpflügelgetriebe nicht einmal demontiert werden. Eigenschaften:– Schneller und einfacher Austausch, da kein Ausbau des Stulpgetriebes erforderlich– Geringe Lagerhaltung, da unabhängig von der Flügelhöhe des Fensters– Leichter Austausch, durch vormontierte Einzelteile des Verschlusses– Schneller Austausch, da kein Spezialwerkzeug erforderlich Der Hebel kann z.B. zur Reparatur verwendet werden bei:– Winkhaus Stulpflügelgetriebe GASM 800, GASM 1050, GASM 1400, GASM 1800, GASM 2300– Winkhaus Stulpflügelgetriebe GASK 710, GASK 830, GASK 945, GASK 1100, GASK 1325, GASK 1550, GASK 1775, GASK 2000, GASK 2225 Die Reparaturanleitung können Sie Schritt für Schritt den Produktbildern entnehmen. Hinweis: Der Hebel hat je nach verbautem Stulpflügelgetriebe eine unterschiedliche Länge. Der kurze Hebel (125 mm) ist für die meisten Fenster, der lange Hebel (154 mm) wird bei Balkontüren und Fenstertüren verwendet. Zwecks Bestimmung schauen Sie sich bitte das letzte Produktfoto an, wo die jeweiligen Maße erklärt werden.

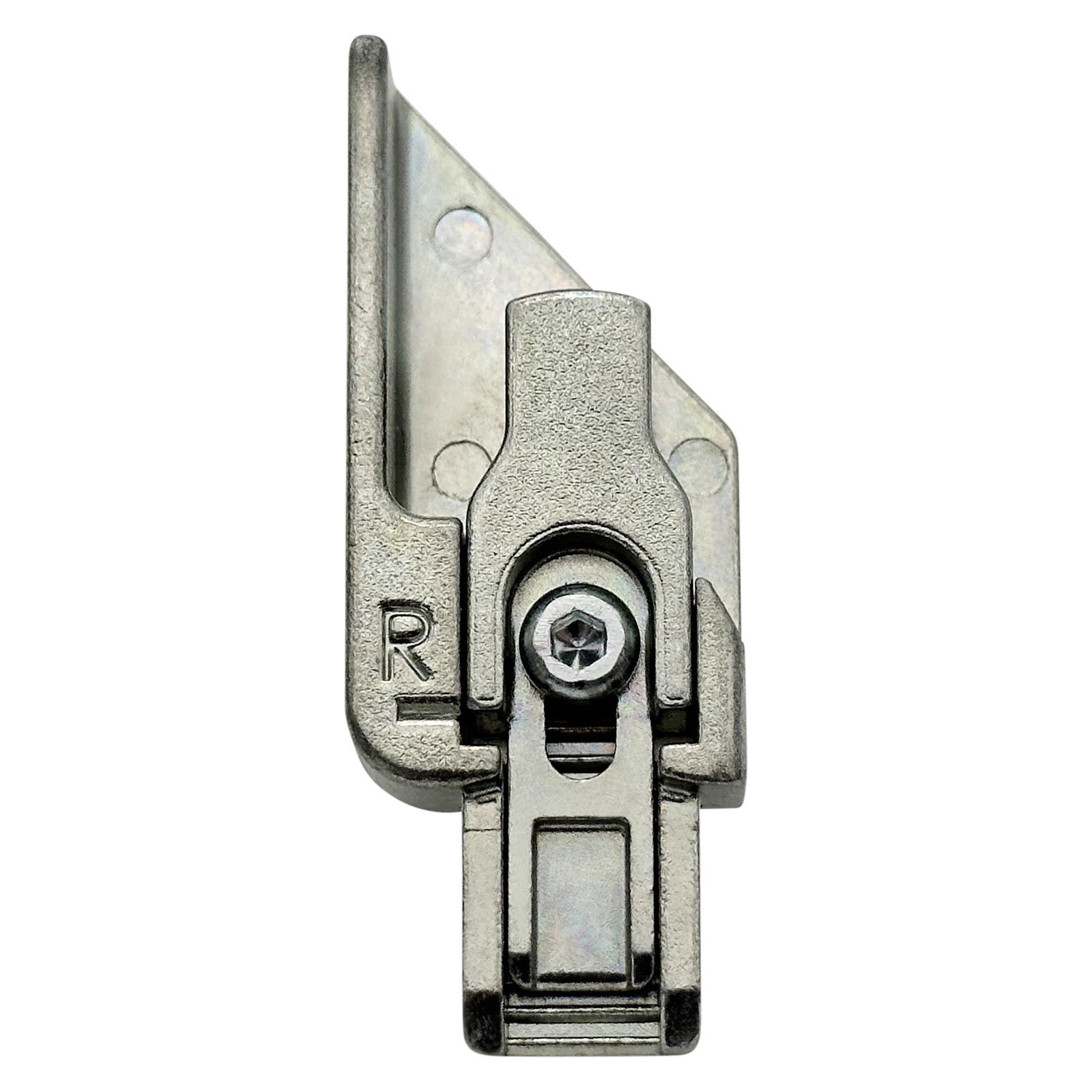

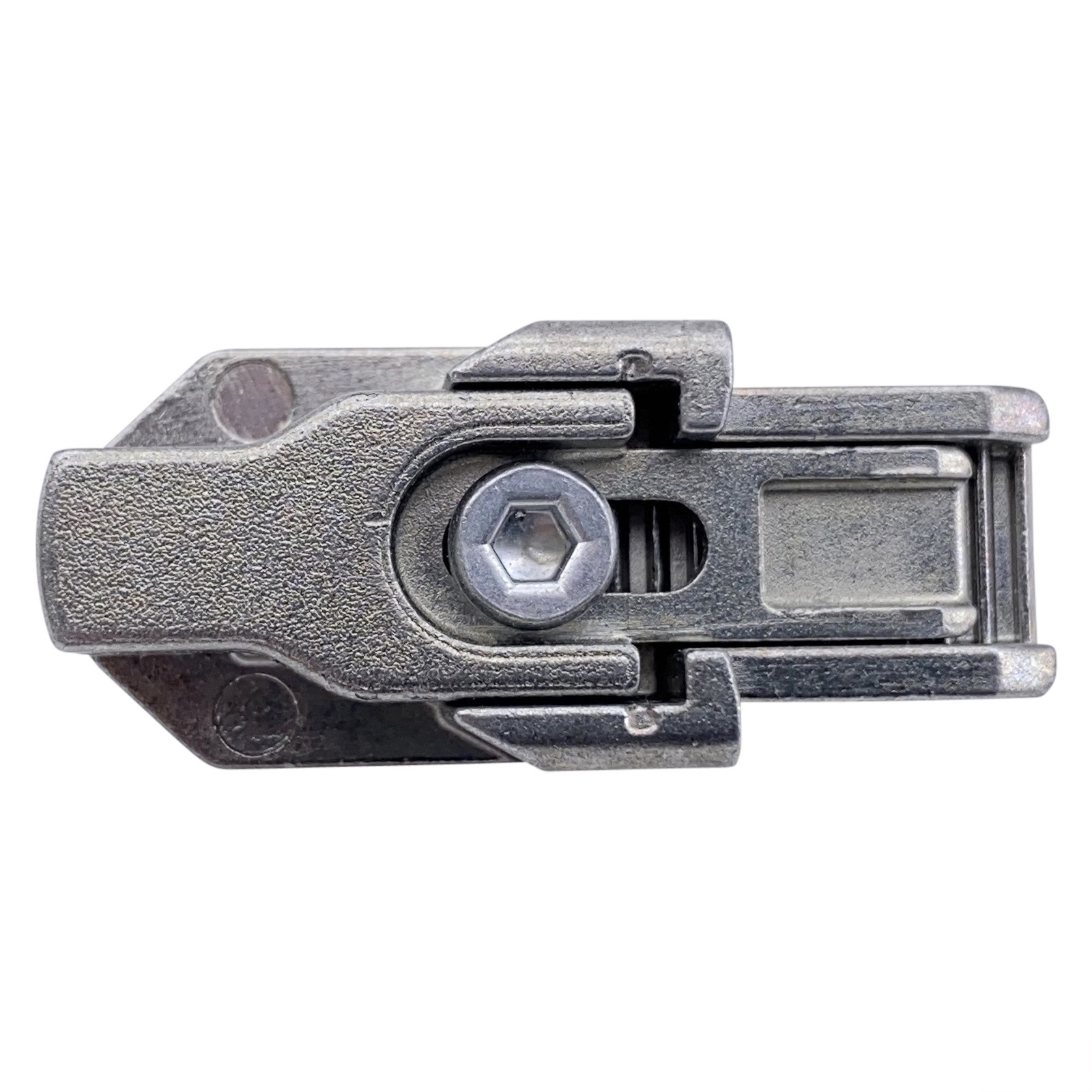

Original Winkhaus Rahmenteil RT.DFE-TFE.S.RSHerstellernummer: 4933545 “RAHMENT.RT.DFE-TFE.S.RS” Funktionsweise:– Dient als Adapter für das Duo- und Trifunktionselement an Stulpflügelgetrieben– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar– DIN Rechts Lieferumfang:– Rahmenteil RT.DFE-TFE.S.RS
Original Winkhaus Duofunktionselement DFE-P (Pendelvariante) aus der Beschlagserie activPilot.Herstellernummer: 4932220 "DUOFUNKTIONSELEMENT DFE-P" Technische Informationen:- Zum Aufschrauben auf die Getriebeschiene- DFE beinhaltet die Funktionen Fehlschaltsicherung und Auflaufstütze- Mittenfixiert und daher im Lieferzustand rechts und links verwendbar- Wird nach erfolgter Montage am Flügel aktiviert- Max. Flügelgewicht 130 kg- Pendelvariante

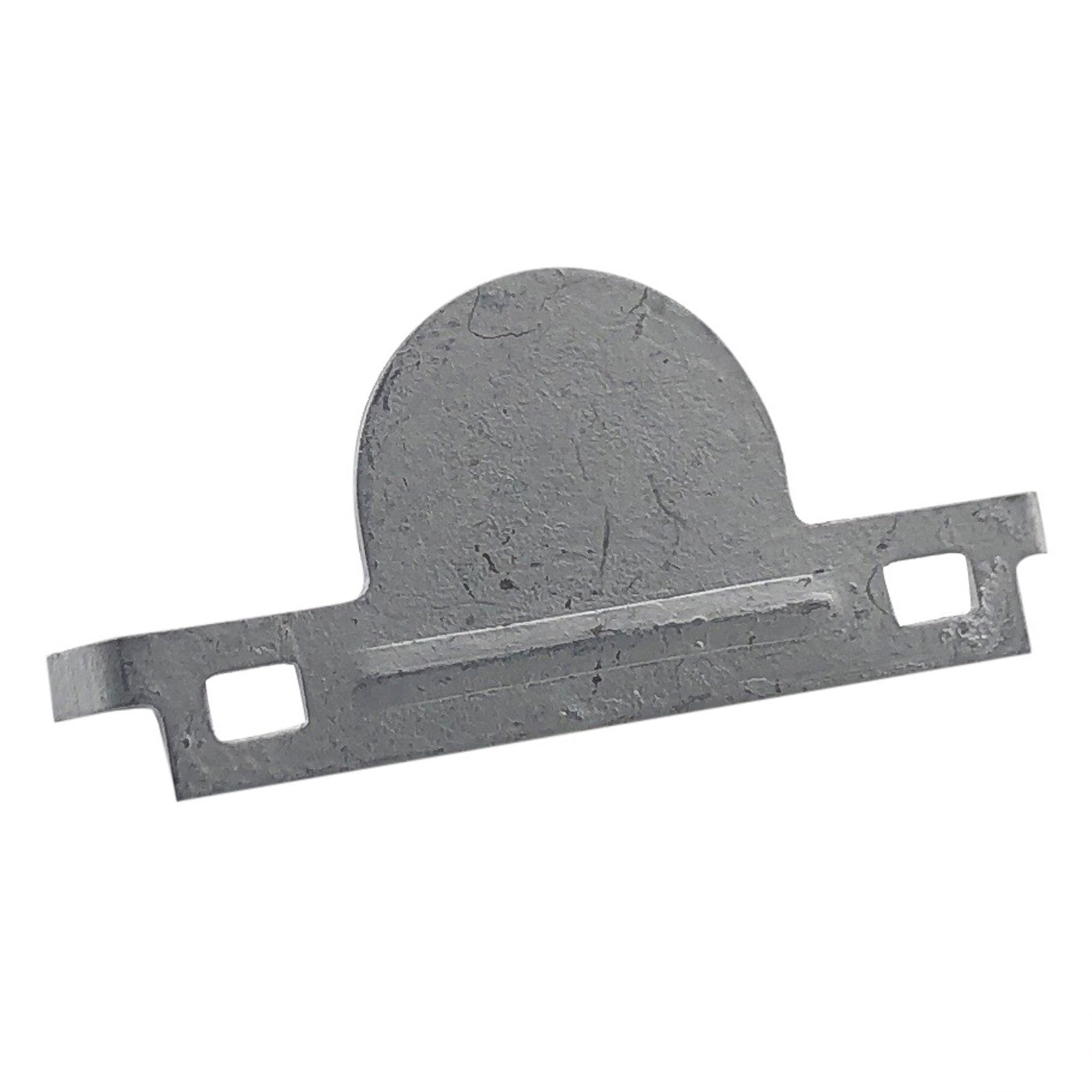

Original Winkhaus Anbohrschutz G.D.15,5 aus der Produktlinie activPilot. Herstellernummer: 4939745 „AB.G.D.15,5“ Produktbeschreibung: – Zum Schutz des Getriebegehäuses gegen Aufbohren von außen nach DIN EN 1627-1630 – Material: Stahl, 1mm dick, gehärtet – Rechts und links verwendbar – Für alle Winkhaus Getriebe geeignet mit Standard-Dornmaß 15,5 mm (auch für ältere Serie wie Pilot, autoPilot) Lieferumfang: – Anbohrschutz G.D.15,5 Hinweis: Der Anbohrschutz wird einfach auf das Getriebeschloss (siehe Foto) aufgesetzt und lässt sich jederzeit rückstandslos wieder demontieren.
Original Winkhaus Öffnungsbegrenzer OBV WEIß (weiß lackierte Oberfläche) aus der Beschlagserie activPilotHerstellernummer: 4929276 "ÖFFNUNGSBEGRENZER OBV WEISS" Der Öffnungsbegrenzer wird verwendet um die Öffnung des Fensters in Drehposition auf einen kleinen Spalt zu reduzieren. Bauteiltyp: ÖffnungsbegrenzerFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9 mm, 13 mmFalzluft: 4 mm, 12 mmAnschlagseite: DIN links / DIN rechtsAbschließbar: neinFarbe: weißOberfläche: KunststoffProduktbeschreibung:- Zur Öffnungsbegrenzung unabhängig von der Bedienungsfolge- Kein Zuschlagen des Fensters- Drehöffnung durch Zweihandbedienung möglich- Sicherung gegen unbeabsichtigtes Drehöffnen- Automatische Arretierung: Beim Schließen des Fensters aus der Drehstellung rastet die Öffnungsbegrenzung wieder ein.- Begrenzt die Öffnungsweite in Drehstellung auf ca. 50 mm bei Montage auf der Verschlussseite, bei horizontaler Befestigung variable Öffnungsweiten erzielbar- Leichte Montage durch in der Höhe verstellbare Rahmenteile- Wartungsfreundlich, da der Verstellbereich des Rahmenteiles +/– 3 mm beträgt- Bohr- und FräsbildDer Öffnungsbegrenzer kann universell eingesetzt werden. Es ist nicht erforderlich, dass Winkhaus Beschläge verbaut sind.

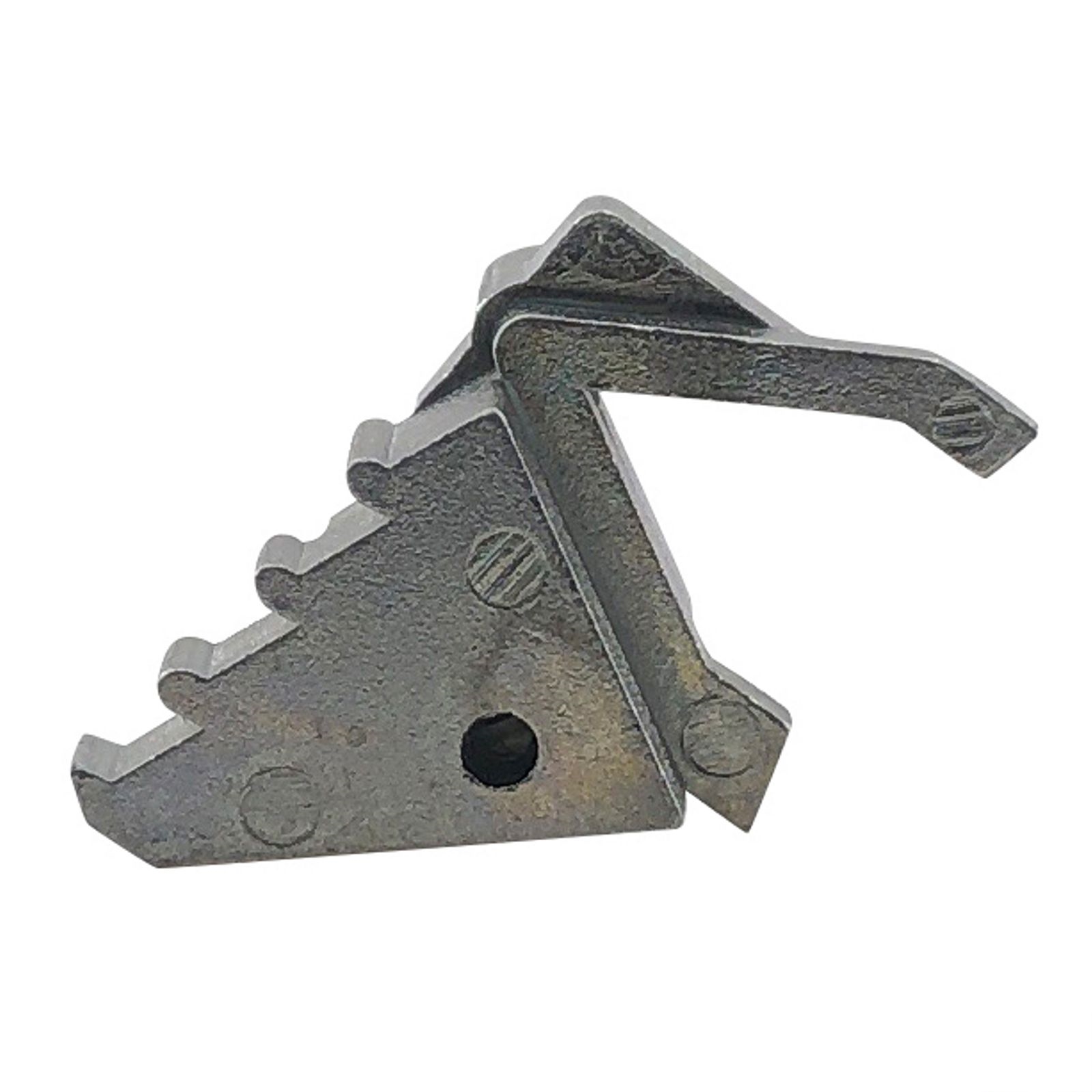

Original Winkhaus Mehrfachspaltlüftung MSL-OS in rechter Ausführung aus der Produktlinie activPilot. Herstellernummer: 4941703 „MSL-OS.RS” – Ermöglicht eine Spaltlüftung von ca. 20 – 45 mm in gekippter Stellung – Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisen (bei 9 mm Nutmittenlage) – Einfache Montage ohne Werkzeug möglich – MSL.OS kann am progressiven Scherenanzug einfach nachgerüstet werden, indem man diesen hochzieht und die MSL.OS einlegt – Kann in allen Oberschienen OS … mit progressivem Scherenanzug nachgerüstet werden – Ausführungen in rechter und linker Variante erhältlich Die genaue Montageanleitung kann bei den Produktbildern entnommen werden. Lieferumfang: – Winkhaus Mehrfachspaltlüftung MSL-OS in rechter Ausführung Hinweis: Wenn das Scherenlager auf der rechten Seite verschraubt ist und der Fenstergriff auf der linken Seite sitzt, benötigen Sie eine rechte Ausführung. Sitzt das Scherenlager links und der Griff ist auf der rechten Seite, benötigen Sie die linke Ausführung der Mehrfachspaltlüftung.

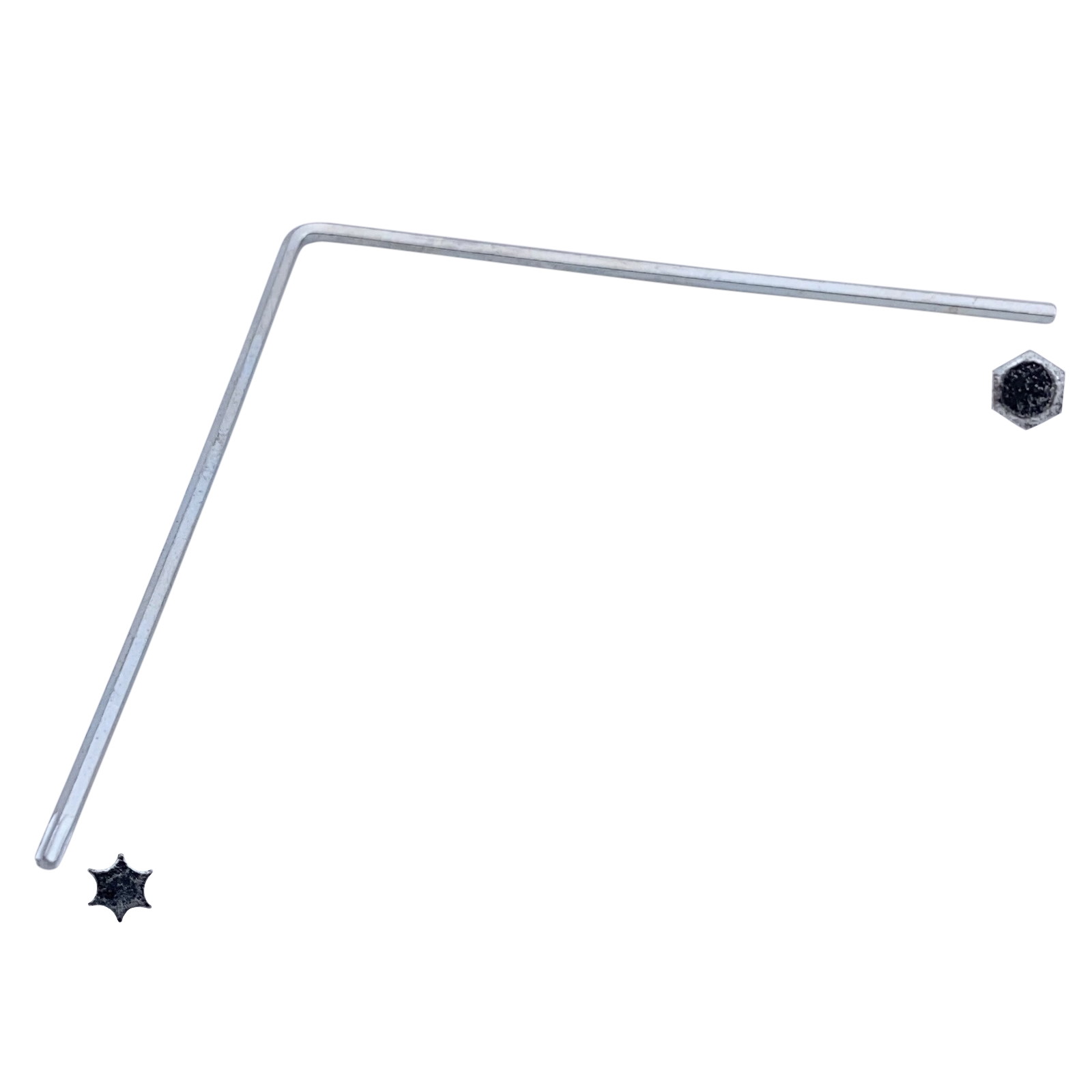

Original Winkhaus Justierschlüssel SW 2,5/2,5 T10Herstellernummer: 1469644Mit dem Justierwerkzeug können einige Bauteile des Fensterbeschlages nachgestellt werden, um immer ein leichtgängiges Fenster zu gewährleisten.Auf der einen Seite befindet sich ein T10-Torx Schraubendreher, auf der anderen Seite ein Sechskant mit 2,5 mm.Es können z.B. folgende Teile justiert / eingestellt werden:- Regulieren des Anpressdrucks zwischen Flügel und Rahmen (±1,2 mm) beim Flügellager mittels 2,5 mm Sechskantschlüssel- Höhenverstellung (±3 mm) für Flügelauflauf. Bei jedem Einstellen der Beschläge ist auch die Höheneinstellung des DFE/TFE mittels 2,5 mm Sechskant zu überprüfen.
