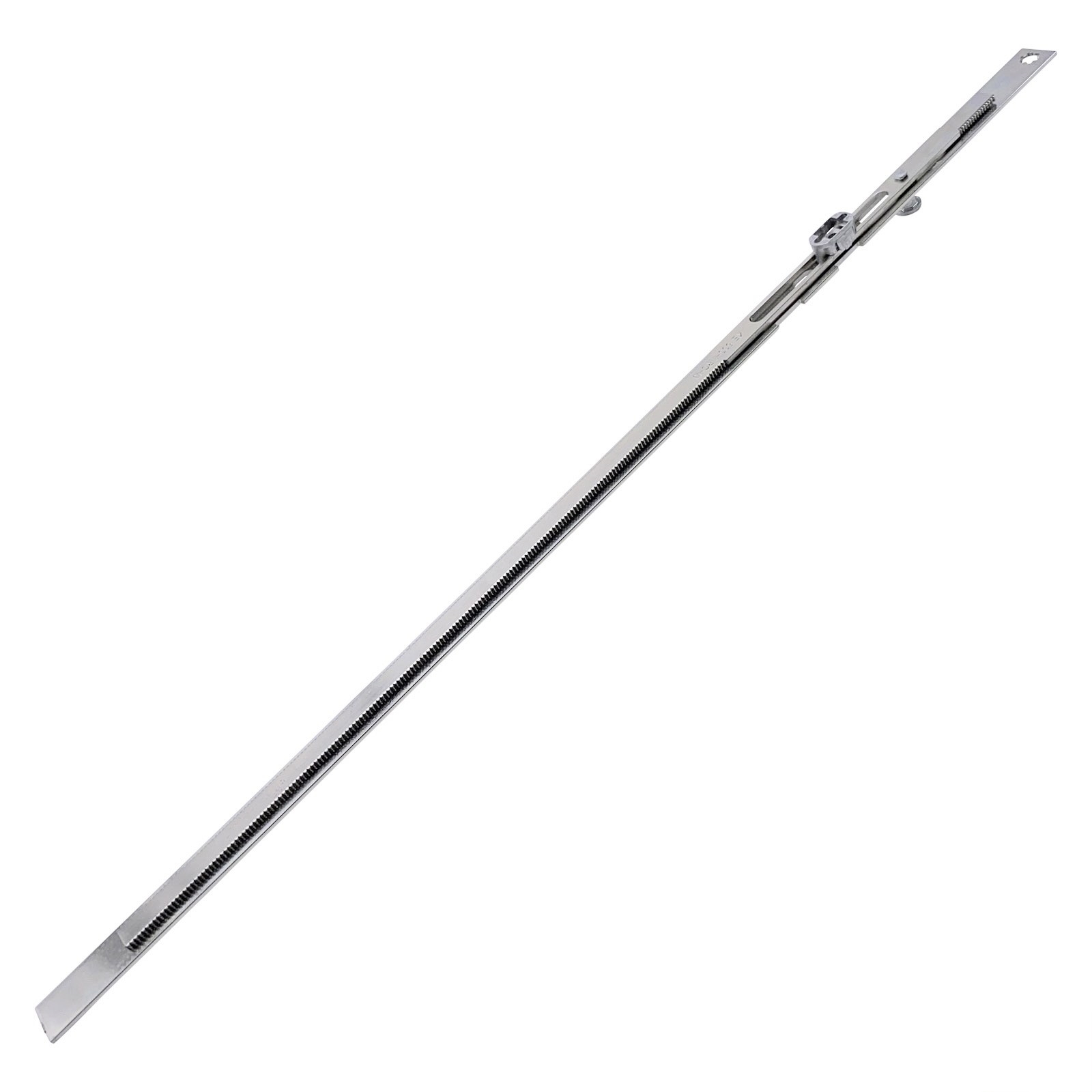

Winkhaus Koppelelement KE.500-1.RC-N aus der Beschlagserie activPilot.Herstellernummer: 5099313 “KOPPELELEMENT KE.500-1.RC-N” Produktmerkmale:– Rechts und links verwendbar– Stulpbreite 16 mm– In der Beschlagnut klemmbar– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Senkrecht und waagerecht verwendbar– Mittenfixierung löst sich selbstständig durch Eindrehen der Beschlagschraube– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen Die Bezeichnung “KE 500-1 RC-N” ist auf der Schiene eingraviert.

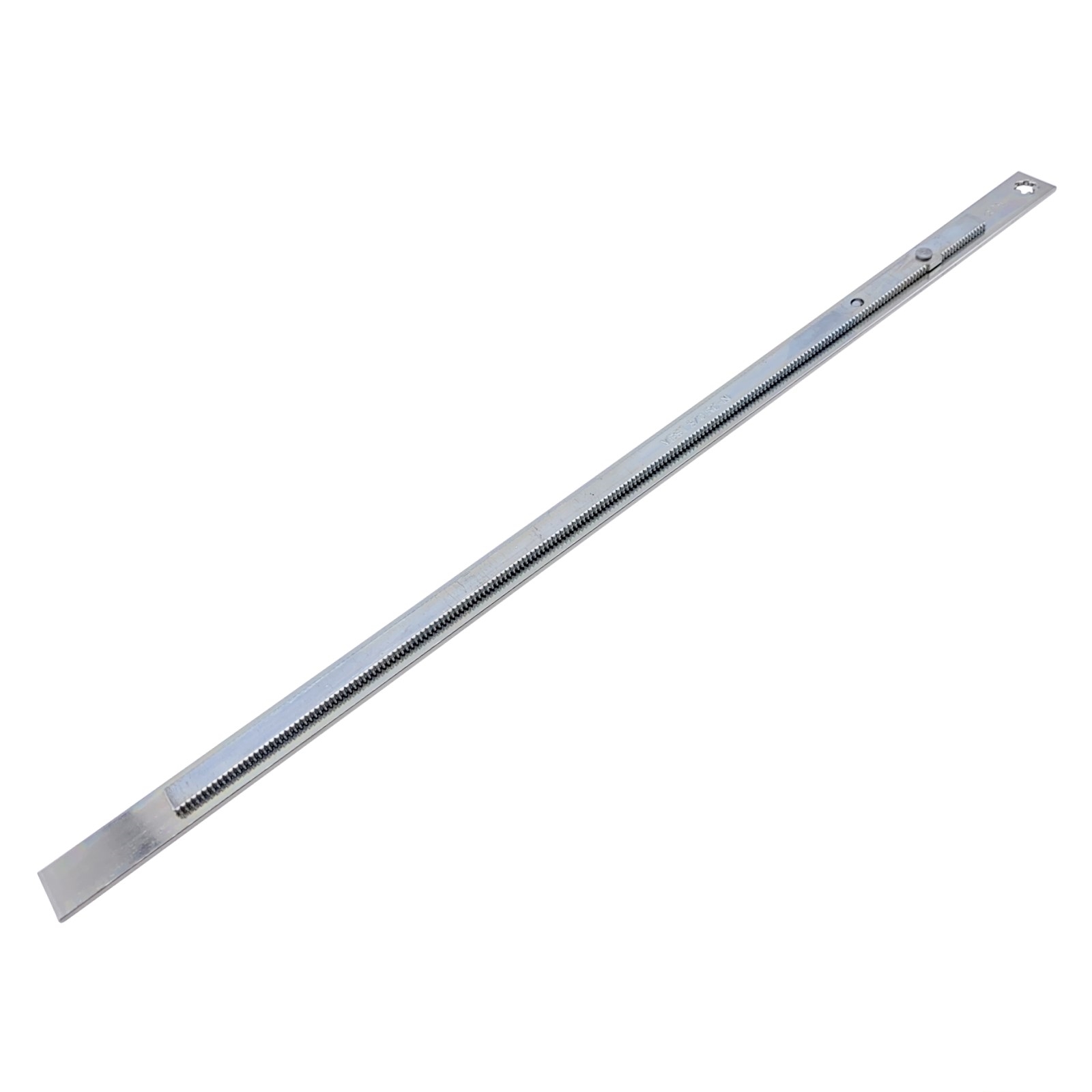

Winkhaus Verbindungsstück VBST.370.RC-N aus der Beschlagserie activPilot. Herstellernummer: 5043231 “VERBINDUNGSSTÜCK VBST.370.RC-N” Produktmerkmale: – Verbindung von zwei Zahnschuhen, z.B. Eckumlenkung E1 mit einer Mittenverriegelung MK – in der Beschlagnut klemmbar – Mittenfixiert – Ablängbereich 250 mm – Bauteillänge 370 mm Die Bezeichnung “VBST 370 RC-N” ist auf der Schiene eingraviert.

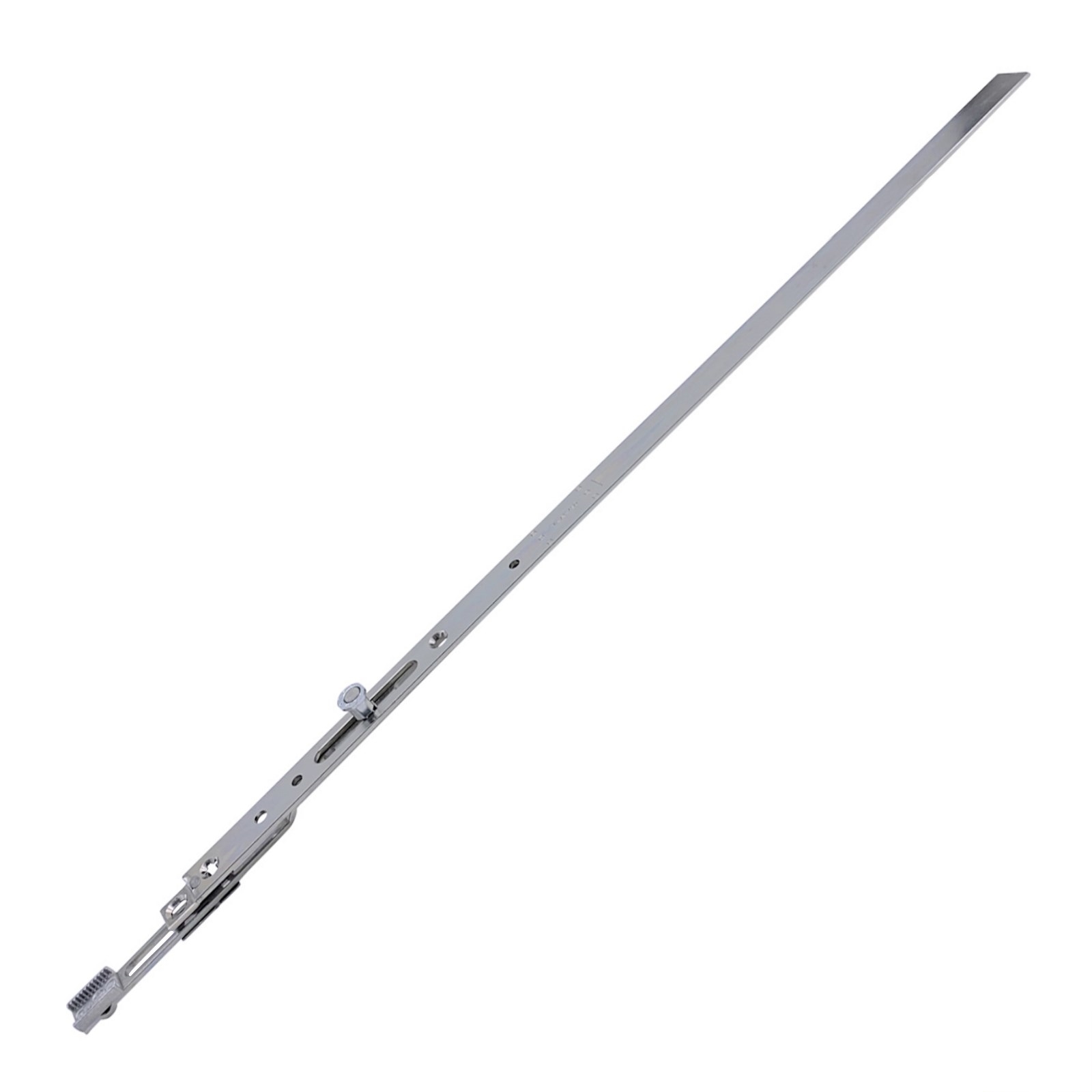

Winkhaus Verlängerungsschiene VK.AK.450-1 aus der Beschlagserie activPilot. Herstellernummer: 5002559 “VERLÄNGERUNGSSCHIENE VK.AK.450-1” Produktmerkmale: – Dient zum Positionieren eines Verschlußpunktes nahe dem Flügellager (verwendbar bis WK2/RC 2/RC 2N) – Senkrecht und waagerecht verwendbar – mit der Winkhaus Standardverzahnung koppelbar – In der Beschlagnut klemmbar – Rechts und links verwendbar – Bauteillänge 450 mm – Ablängbereich 250 mm – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “VK AK 450” ist auf der Schiene eingraviert.

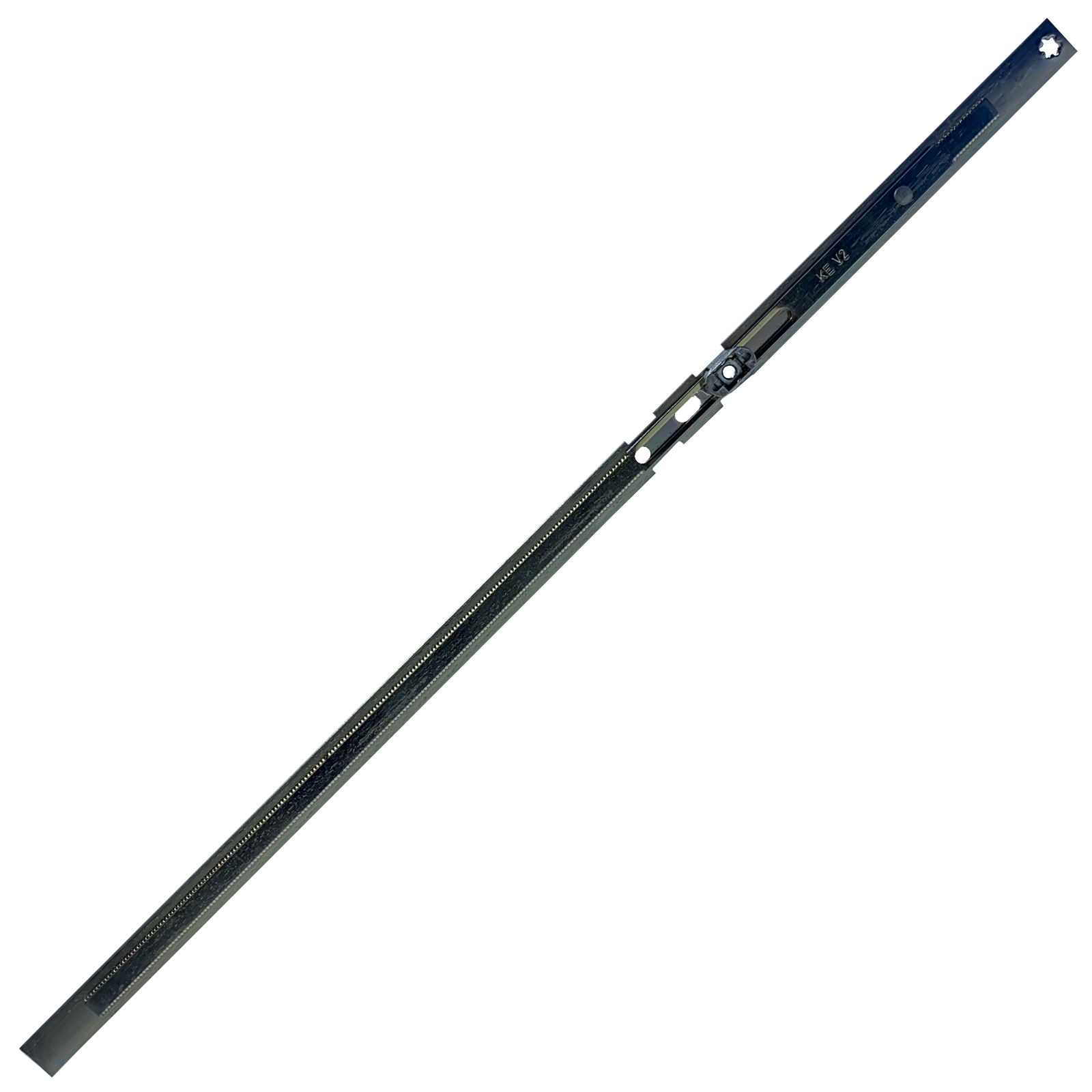

Winkhaus Koppelelement KE SL aus der Beschlagserie activPilot. Herstellernummer: 4982891 “KOPPELELEMENT KE SL” Produktmerkmale: – Einsatzbereich: Verbindung von zwei Verzahnungsenden, z. B. Eckumlenkung E1 mit einer Mittenverriegelung MK – Rechts und links verwendbar – Stulpbreite 16 mm – In der Beschlagnut klemmbar – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Senkrecht und waagerecht verwendbar – Mittenfixierung löst sich selbstständig durch Eindrehen der Beschlagschraube – Ablängbereich 250 mm – Bauteillänge 510 mm Anwendungsbereich: 200 – 450 mm Die Bezeichnung “KE SL” ist auf der Schiene eingraviert.

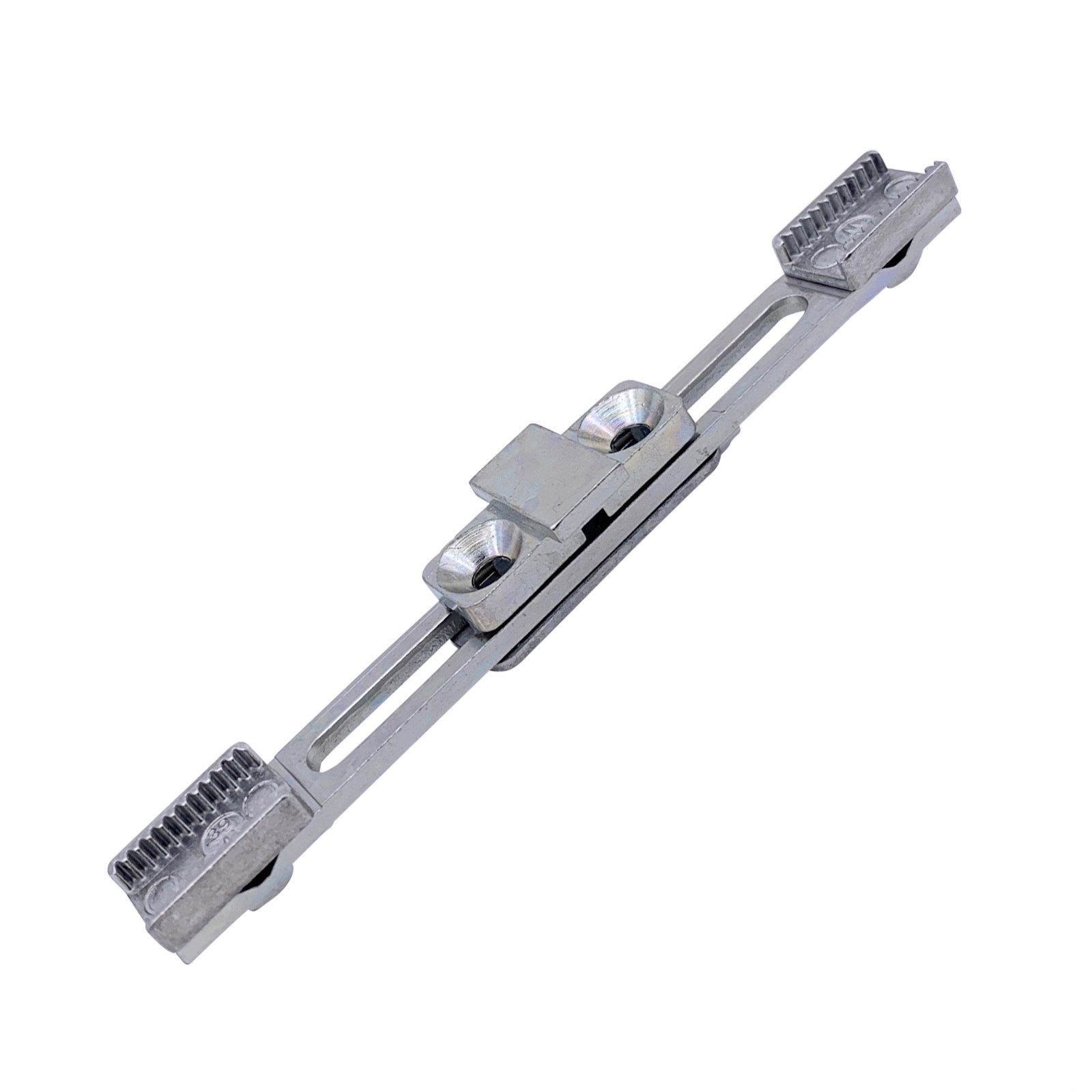

Winkhaus Verbindungsstange R SL aus der Beschlagserie activPilot. Herstellernummer: 1883280 “VERBINDUNGSSTANGE R SL” Produktmerkmale: – Dient zur Verbindung zweier Langteile mit Verzahnung

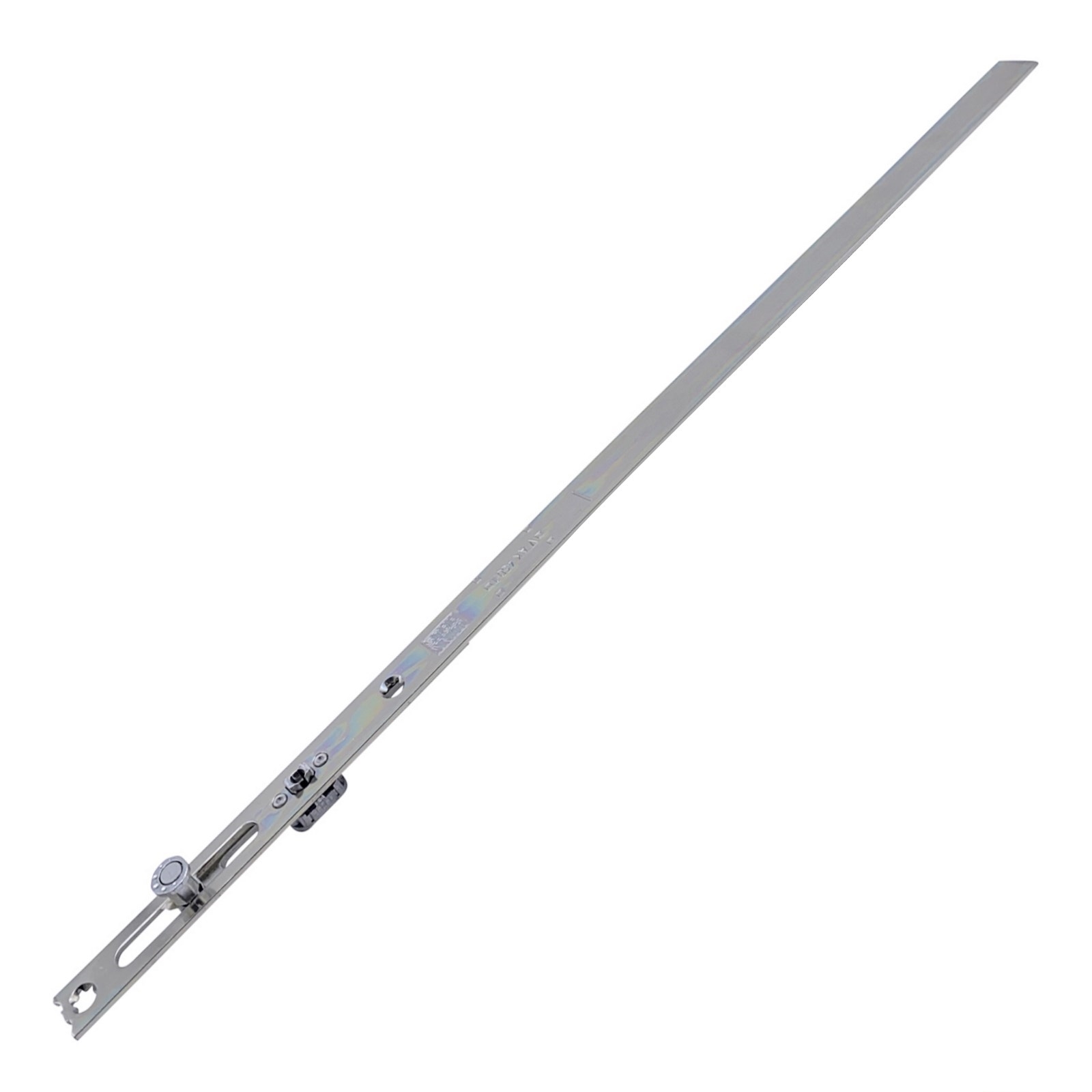

Winkhaus Verlängerungsschiene V.AK.450-1 aus der Beschlagserie activPilot. Herstellernummer: 4942706 “VERLÄNGERUNGSSCHIENE V.AK.450-1” Produktmerkmale: – Dient zum Positionieren eines Verschlußpunktes nahe dem Flügellager (verwendbar bis WK2/RC 2/RC 2N) – Senkrecht und waagerecht verwendbar – Nicht verlängerbar – In der Beschlagnut klemmbar – Rechts und links verwendbar – Bauteillänge 450 mm – Ablängbereich 250 mm – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “V AK 450-1” ist auf der Schiene eingraviert.

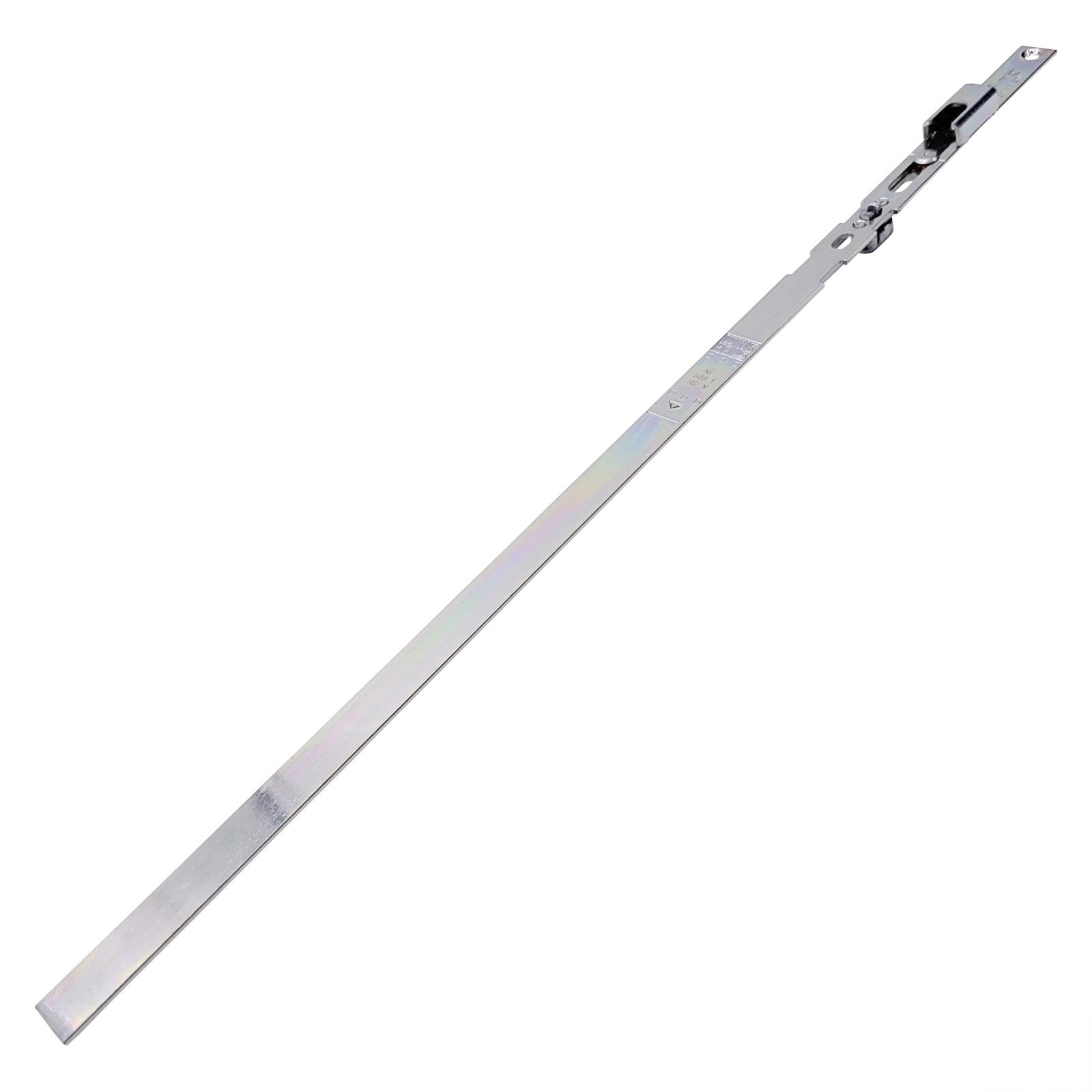

Winkhaus Koppelelement KE.500-1.SO.RC-N aus der Beschlagserie activPilot. Herstellernummer: 5043230 “KOPPELELEMENT KE.500-1.SO.RC-N” Produktmerkmale: – Rechts und links verwendbar – Stulpbreite 16 mm – In der Beschlagnut klemmbar – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Senkrecht und waagerecht verwendbar – Mittenfixierung löst sich selbstständig durch Eindrehen der Beschlagschraube – Mit aufgeschweißtem Sicherheitsschließblech Die Bezeichnung “KE 500-1 RC-N” ist auf der Schiene eingraviert.
