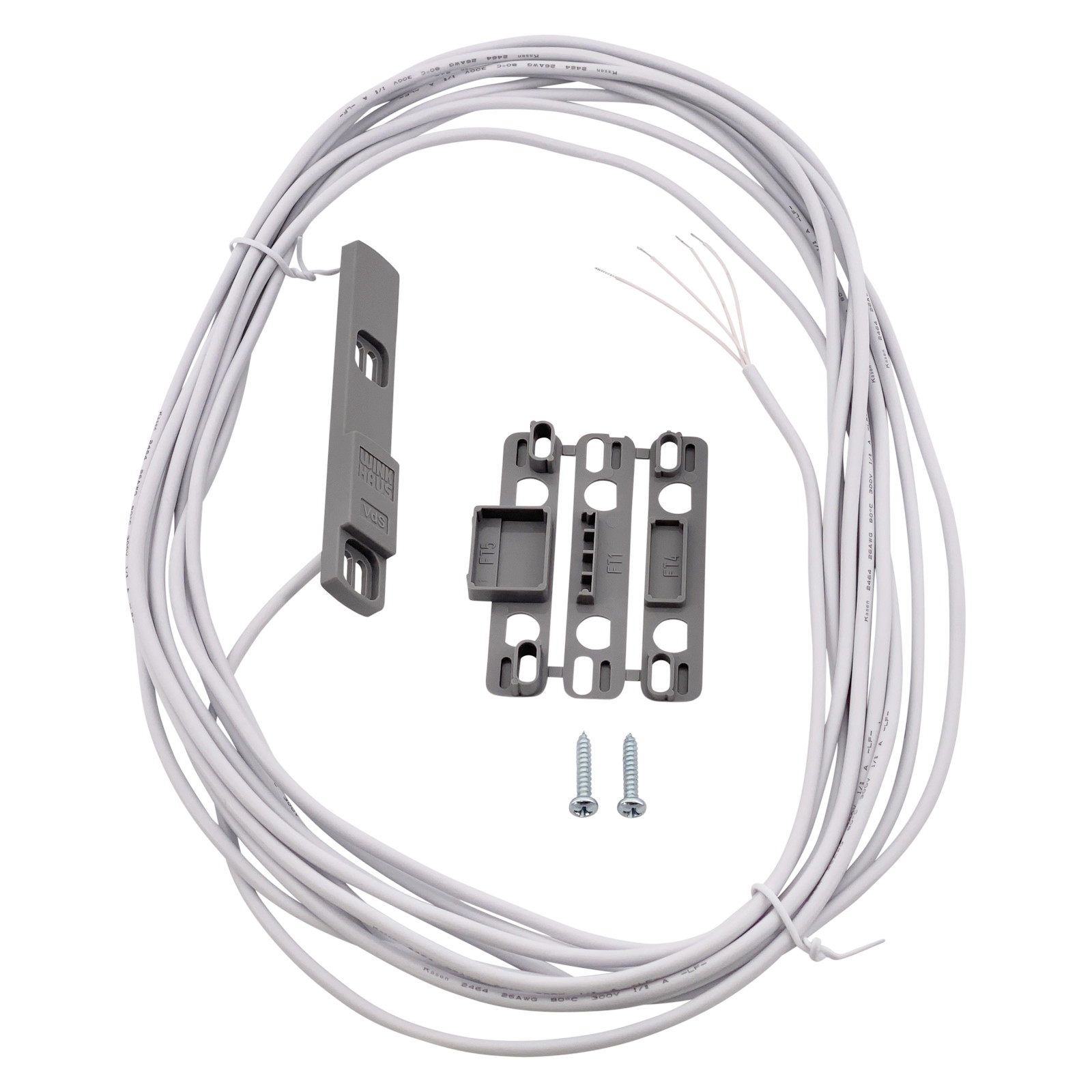

Original Winkhaus Verschlusssensor VS.B.06 aus der Beschlagserie activPilot ControlHerstellernummer: 5120288 bzw. 4983721 "VERSCHL.SENS.VS.B.06" Produktbeschreibung:- Verschlusssensor VS.B.06 und VS.B.25 zur kombinierten Öffnungs- und Verschlussüberwachung- VdS-zugelassener Verschlusssensor mit Schließkontakt (B) und Sabotageleitung für Alarm- und Überwachungsanlagen VdS-Nr. G 106511, Umweltklasse III- Zulassung nach EN 50131-2-6, Grad 2, Umweltklasse III A, Zulassungs-Nr. EN-ST-000251- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der Magnet-Kontaktgebern E1.VS.KG, MK.VS.150.KG oder MK.VS.250.KG Technische Daten:- Schaltspannung: max. 48 V DC- Schaltstrom: max. 0,5 A- Transportstrom: max. 1,0 A- Kontaktwiderstand: max. 150 m O- Schaltleistung: max. 10 W rein ohmsche Last- Temperaturbereich: -20° C bis +70° C- Schutzart: IP67 nach DIN EN 60529- Lebensdauer: min. 10^7 Schaltspiele- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm Anschlussart:- 6 m angegossenes Anschlusskabel, weiß, 4 x 0,14 mm², Durchmesser 3,5 mm Hinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich.Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.
Original Winkhaus Verschlusssensor VS.BK.06 aus der Beschlagserie activPilot ControlHerstellernummer: 5120290 "VERSCHL.SENS.VS.BK.06" (alte Herstellernummer: 4983723)Produktbeschreibung:- Verschlusssensor VS.BK.06 zur kombinierten Öffnungs- und Verschlussüberwachung- VdS-zugelassener Verschlusssensor mit Schließkontakt (B) und Sabotageschleife für Alarm- und Überwachungsanlagen, VdS-Nr. G 110505 , Umweltklasse III- Zulassung nach EN 50131-2-6, Grad 2, Umweltklasse III A, Zulassungs-Nr. EN-ST-000254- Mit zusätzlicher Zustandsabfrage Kipp (K) beim Einsatz unten waagerecht- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der Magnet Kontaktgebern E1.VS.KG, MK.VS.150.KG oder MK.VS.250.KG- Hinweis: Ein Umschalten des Beschlages von der Zu- in die Kippstellung ist ohne Unterbrechung des Signals nicht möglich.- Die Kippüberwachung ist nicht VdS-zugelassenHinweis:In der Verschlussstellung ist nur der B-Kontakt geschlossen, aber nicht der K-Kontakt. (Achtung bei interner und externer Scharfschaltung).Technische Daten:- Schaltspannung: max. 48 V DC- Kontaktwiderstand: max. 150 m O- Temperaturbereich: -20° C bis +70° C- Schutzart: IP67 nach DIN EN 60529- Lebensdauer: min. 10^7 Schaltspiele- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mmTechnische Daten Überwachung (B):- Schaltstrom max. 0,5 A- Transportstrom: max. 1,0 A- Schaltleistung: max. 10 W rein ohmsche LastTechnische Daten Zustandsabfrage Kipp (K):- Schaltstrom: max. 0,2 A- Transportstrom: max. 0,5 A- Schaltleistung: max. 3 W rein ohmsche LastAnschlussart für VS.BK.06:- 6 m angegossenes Anschlusskabel, weiß, 7 x 0,14 mm², Durchmesser 4,3 mmHinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich. Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.

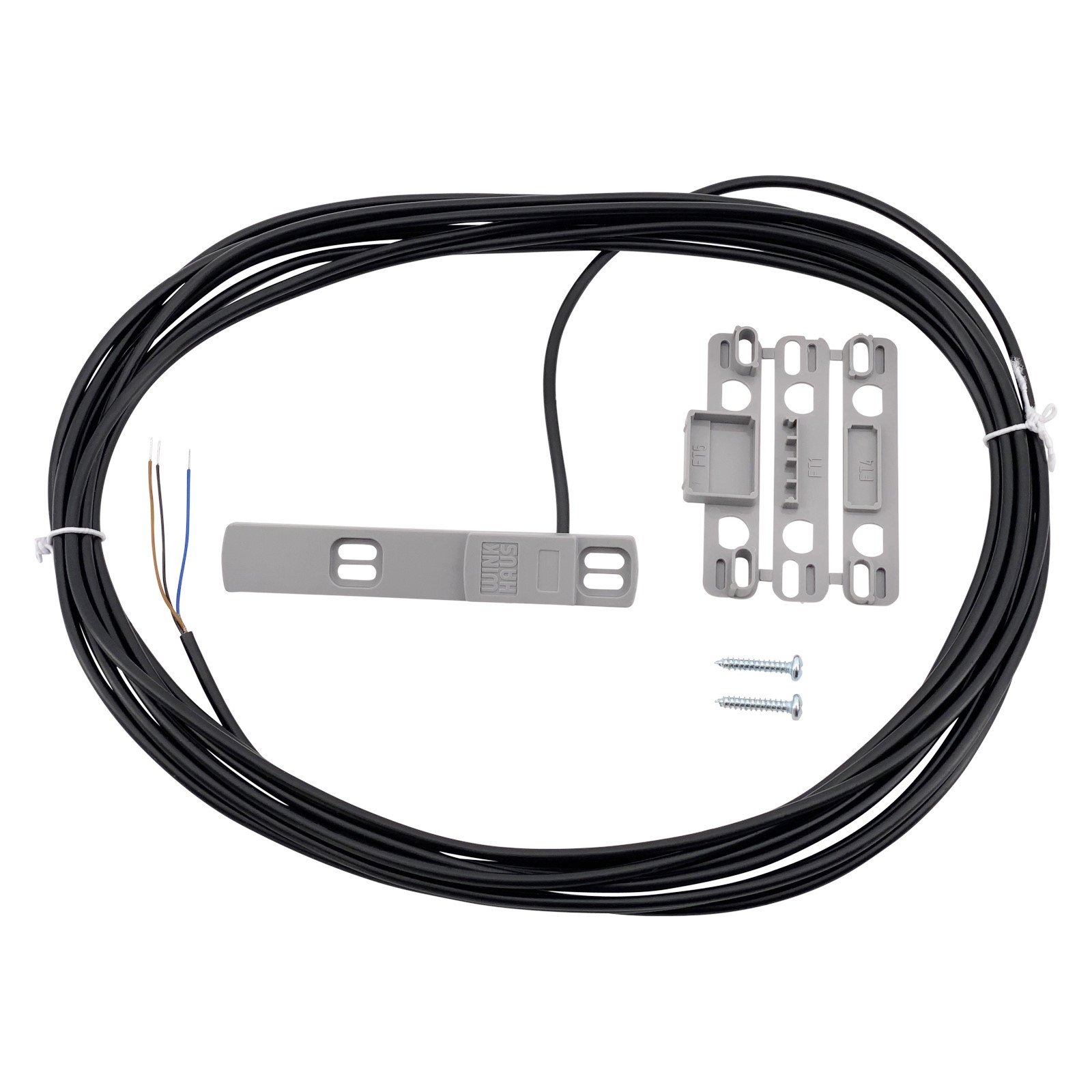

Original Winkhaus Verschlusssensor VS.K.06 aus der Beschlagserie activPilot ControlHerstellernummer: 5120291 bzw. 4983724 "VERSCHL.SENS.VS.K.06" Produktbeschreibung:- Verschlusssensor VS.K.06 zur Klimasteuerung, z. B. energiesparende Fensterlüftung oder zur Steuerung von Lüftungsanlagen- Verschlusssensor mit Wechslerkontakt (K) für energiesparende Fensterlüftung- Für die Zustandsabfrage des Fensters benötigen Sie einen Schaltkontakt bestehend aus der Kombination: Rahmenseitiger Verschlusssensor mit integriertem Reedkontakt und flügelseitiger, beschlagunabhängiger Magnet-Kontaktgeber- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der Magnet-Kontaktgeber E1.VS.KG, MK.VS.150.KG, MK.VS.250.KG, VS.KG... oder VS.KGS... Technische Daten:- Schaltspannung: max. 48 V DC- Schaltstrom: max. 0,25 A- Transportstrom: max. 1,2 A- Kontaktwiderstand: max. 150 m O- Schaltleistung: max. 3 W rein ohmsche Last- Temperaturbereich: -20° C bis +70° C- Schutzart: IP67 nach DIN EN 60529- Lebensdauer: min. 10^7 Schaltspiele- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm Anschlussart:- 6 m angegossenes Anschlusskabel, schwarz, 3 x 0,14 mm² Durchmesser 3,5 mm Hinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich. Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.

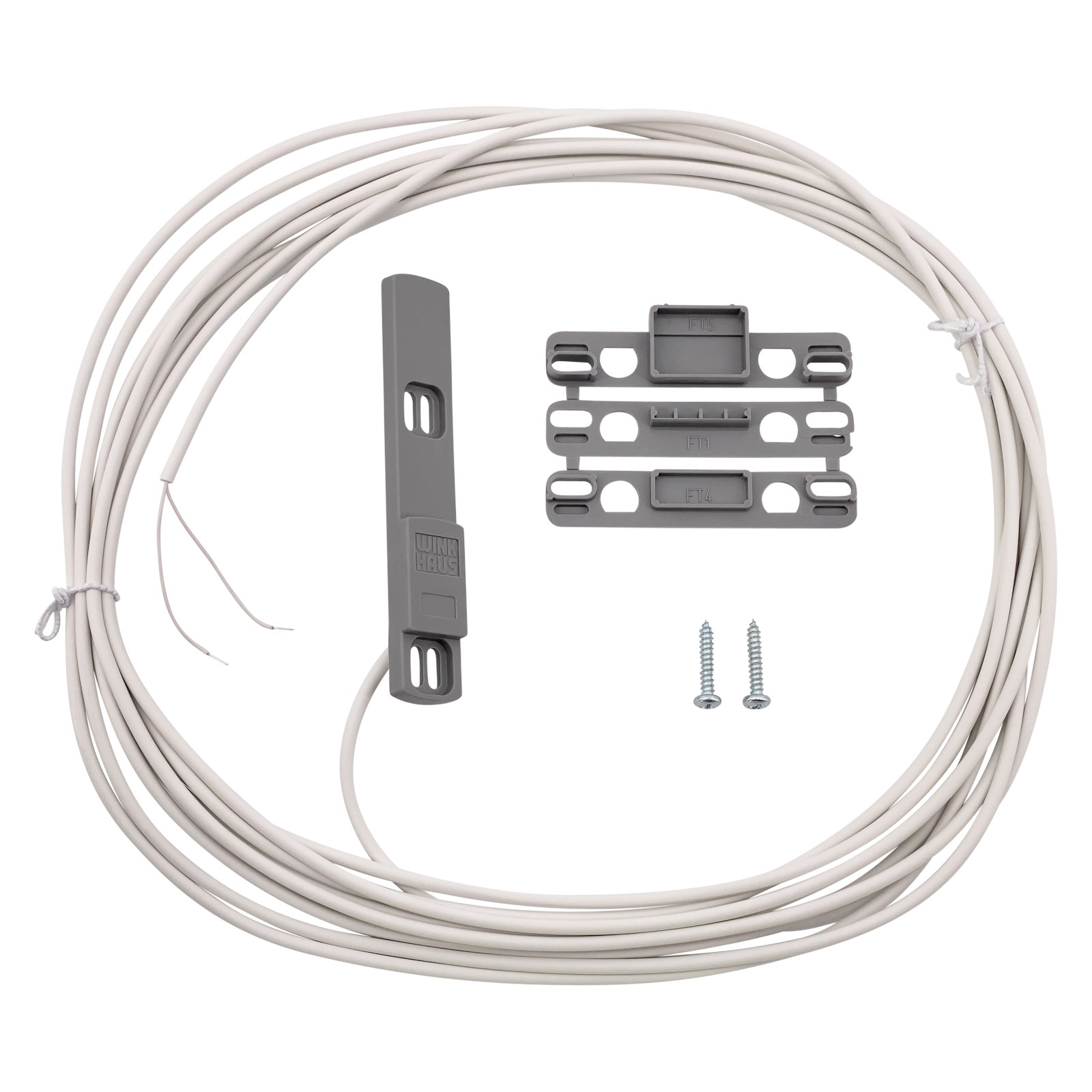

Original Winkhaus Verschlusssensor VS.DIBT.06 aus der Beschlagserie activPilot ControlHerstellernummer: 4996802 "VERSCHL.SENS.VS.DIBT.06" Produktbeschreibung:- Kontaktschließblech VS.DIBT.06 für den Betrieb von Schaltrelais SR.ST.DIBT bzw. SR.EB.DIBT- Kontaktschließblech mit Öffnerkontakt (Oe)- Für die Zustandsabfrage des Fensters benötigen Sie einen Schaltkontakt bestehend aus der Kombination: Rahmenseitigen Verschlusssensor mit integriertem Reedkontakt und Flügelseitiger, beschlagunabhängiger (starrer) Magnet-Kontaktgeber- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der Magnet-Kontaktgebern VS.KG... oder VS.KGS... Technische Daten:- Schaltspannung: max. 48 V DC- Schaltstrom: max. 0,2 A- Transportstrom: max. 0,5 A- Kontaktwiderstand: max. 1550 m O- Schaltleistung: max. 3 W rein ohmsche Last- Temperaturbereich: -20° C bis +70° C- Schutzart: IP67 nach DIN EN 60529- Lebensdauer: min. 10^7 Schaltspiele- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm Anschlussart:- 6 m angegossenes Anschlusskabel, weiß, 2 x 0,14 mm² Durchmesser ca. 3,1 mm Hinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich.Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.

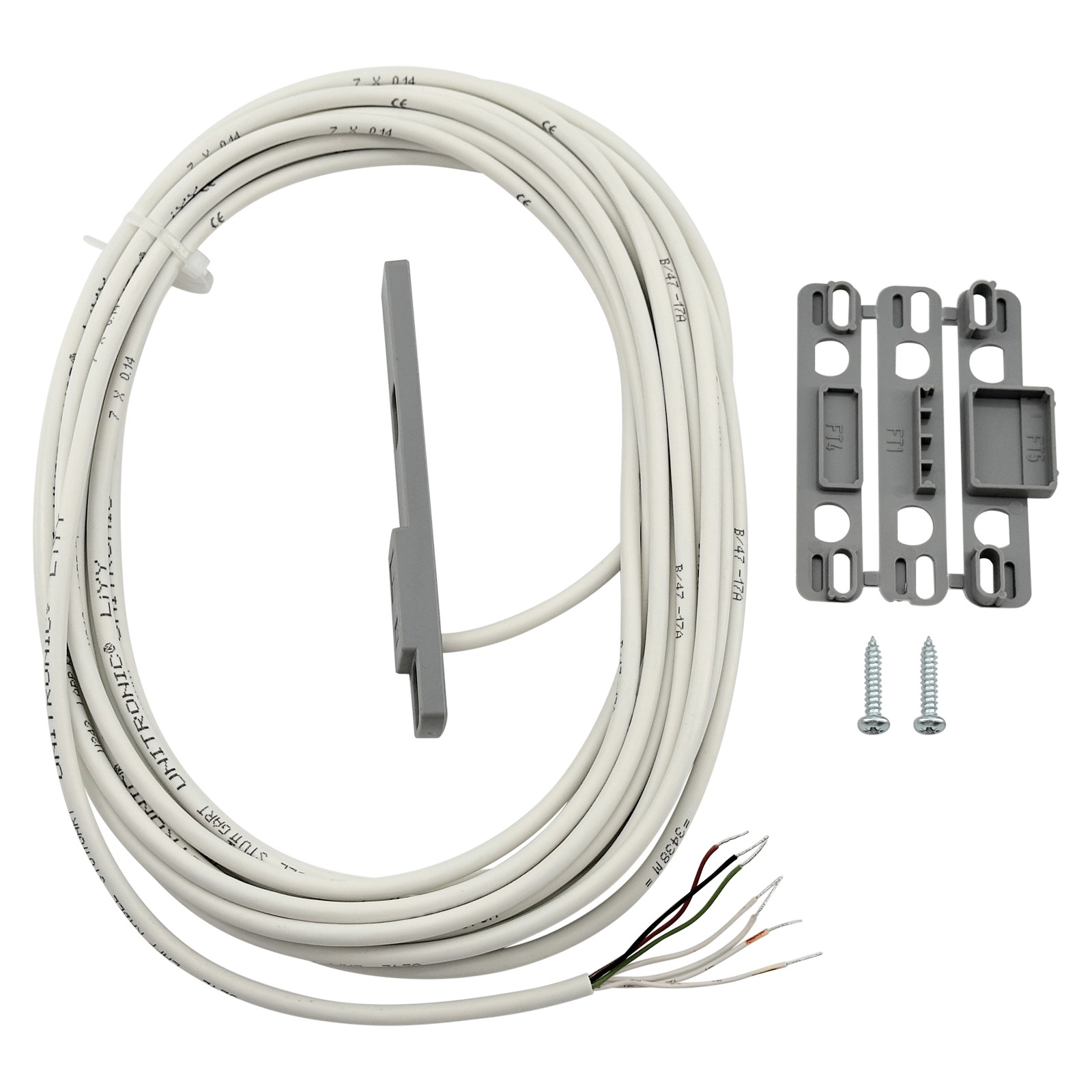

Original Winkhaus Verschlusssensor VS-A/C-RFID.06 aus der Beschlagserie activPilot ControlHerstellernummer: 4983720 "VERSCHL.SENS.VS-A/C-RFID.06" Produktbeschreibung:- RFID-Verschlusssensor VS-A/C-RFID.06 zur kombinierten Öffnungs- und Verschlussüberwachung- VdS-zugelassener Verschlusssensor mit Schließkontakt und Sabotageschleife für Alarm- und Überwachungsanlagen VdS-Nr. G 108093, Umweltklasse III- Integrierte LED zur Anzeige von ausgelösten Alarmmeldungen- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der RFID-Kontaktgebern E1.VS-RFID, MK.VS-RFID.250-1 oder VS-RFIDG-05,5/4 Technische Daten:- Betriebsnennspannung: 12 V ± 3 V- Stromaufnahme bei 12 V : =10 mA- Eingangssignal "scharf schalten" (12 V DC)- Alarmkontakt (potentialfrei)- Schaltspannung: max. 48 V DC- Schaltstrom: max. 50 mA- Kontaktwiderstand: 25 O- Temperaturbereich: - 25°C bis + 55°C- Schutzart: IP67 nach DIN EN 60529- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm Anschlussart für VS.BK.06:- 6 m angegossenes Anschlusskabel, weiß, 7 x 0,14 mm², Durchmesser 4,3 mm Achtung!Sollte keine separate Scharfschaltfunktion im Alarmsystem vorhanden sein, dann muss die grüne Ader (Scharfschaltung) auf +12 V DC gelegt werden. Hinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich. Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.
