Winkhaus Garnitur RXL.LS.WS (DIN links, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001957 “GARNITUR RXL.LS.WS” Produktbeschreibung: – Bestehend aus den rahmenseitigen (geometrieunabhängigen) Bauteilen Scherenlager SL.XL, Stiftsicherung STS.XL und Ecklager EL.XL…RS/LS – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Scherenlager SL.XL – Mit Positionierzapfen – Verwendung in Kombination mit Schere SXL…RS/LS – Rechts und links verwendbar – Anzahl Schraublöcher: 5 Stiftsicherung STS.XL…RS/LS – Verwendung in Kombination mit Scherenlager SL.XL – Zusätzliche Sicherung des Scherenlagerstiftes gegen Manipulation (ohne Demontage der Stiftsicherung ist ein Herausnehmen des Stiftes nicht möglich). – Anzahl Schraublöcher: 1 Ecklager EL.XL…RS/LS – Mit Positionierzapfen – Verwendung mit Flügellager FL.XL – Seitenverstellung +/-2 mm – Anzahl Schraublöcher: 4 Lieferumfang: – Scherenlager SL.XL in Weiß mit Scherenlagerstift – Stiftsicherung STS.XL…RS/LS in Weiß – Ecklager EL.XL DIN Links in Weiß Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Die Bezeichnungen sind größtenteils bei den Bauteilen eingraviert. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.

Winkhaus Garnitur FXL.20-13.LS.WS (DIN links, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001947 “GARNITUR FXL.20-13.LS.WS” Produktbeschreibung: Bestehend aus den flügelseitigen (geometrieabhängigen) Bauteilen Schere SXL…RS/LS und Flügellager FL.XL…RS/LS. – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Schere SXL…RS/LS – Verwendung in Kombination mit Scherenlager SL.XL – Nur eine Scherengröße – Justierung zum Anheben und Absenken des Flügels (+3/–2 mm) – Kippöffnungsweite ca. 100 mm (profilbedingt) – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Flügellager FL.XL…RS/LS – Verwendung zusammen mit Ecklager EL.XL – Höhenverstellung +4,5 mm/-2 mm – Anpressdruckverstellung über Exzenter ±1 mm – Befestigung innerhalb der Beschlagnut – keine Überschlagverschraubung – Anzahl Schraublöcher: 6 Lieferumfang: – Schere SXL.20-13 Links in Weiß – Flügellager FL.XL.20-13 Links in Weiß Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Die Bezeichnung “SXL 20-13 LS” ist im Scherenband eingraviert, das Flügellager hat keine Gravur. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.

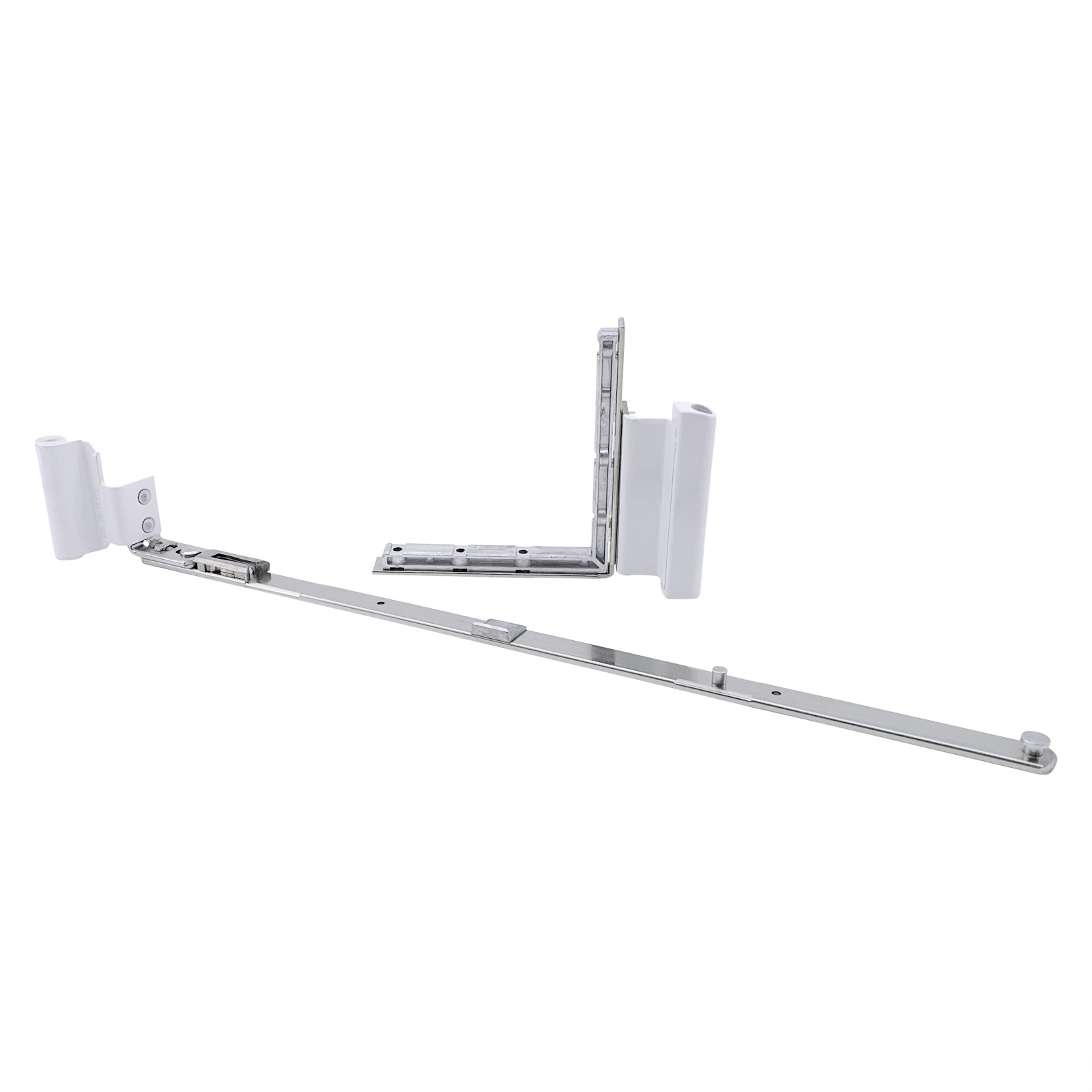

Winkhaus Garnitur FXL.20-13.RS.WS (DIN rechts, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001946 “GARNITUR FXL.20-13.RS.WS” Produktbeschreibung: Bestehend aus den flügelseitigen (geometrieabhängigen) Bauteilen Schere SXL…RS/LS und Flügellager FL.XL…RS/LS. – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Schere SXL…RS/LS – Verwendung in Kombination mit Scherenlager SL.XL – Nur eine Scherengröße – Justierung zum Anheben und Absenken des Flügels (+3/–2 mm) – Kippöffnungsweite ca. 100 mm (profilbedingt) – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Flügellager FL.XL…RS/LS – Verwendung zusammen mit Ecklager EL.XL – Höhenverstellung +4,5 mm/-2 mm – Anpressdruckverstellung über Exzenter ±1 mm – Befestigung innerhalb der Beschlagnut – keine Überschlagverschraubung – Anzahl Schraublöcher: 6 Lieferumfang: – Schere SXL.20-13 Rechts in Weiß – Flügellager FL.XL.20-13 Rechts in Weiß Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Die Bezeichnung “SXL 20-13 RS” ist im Scherenband eingraviert, das Flügellager hat keine Gravur. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.

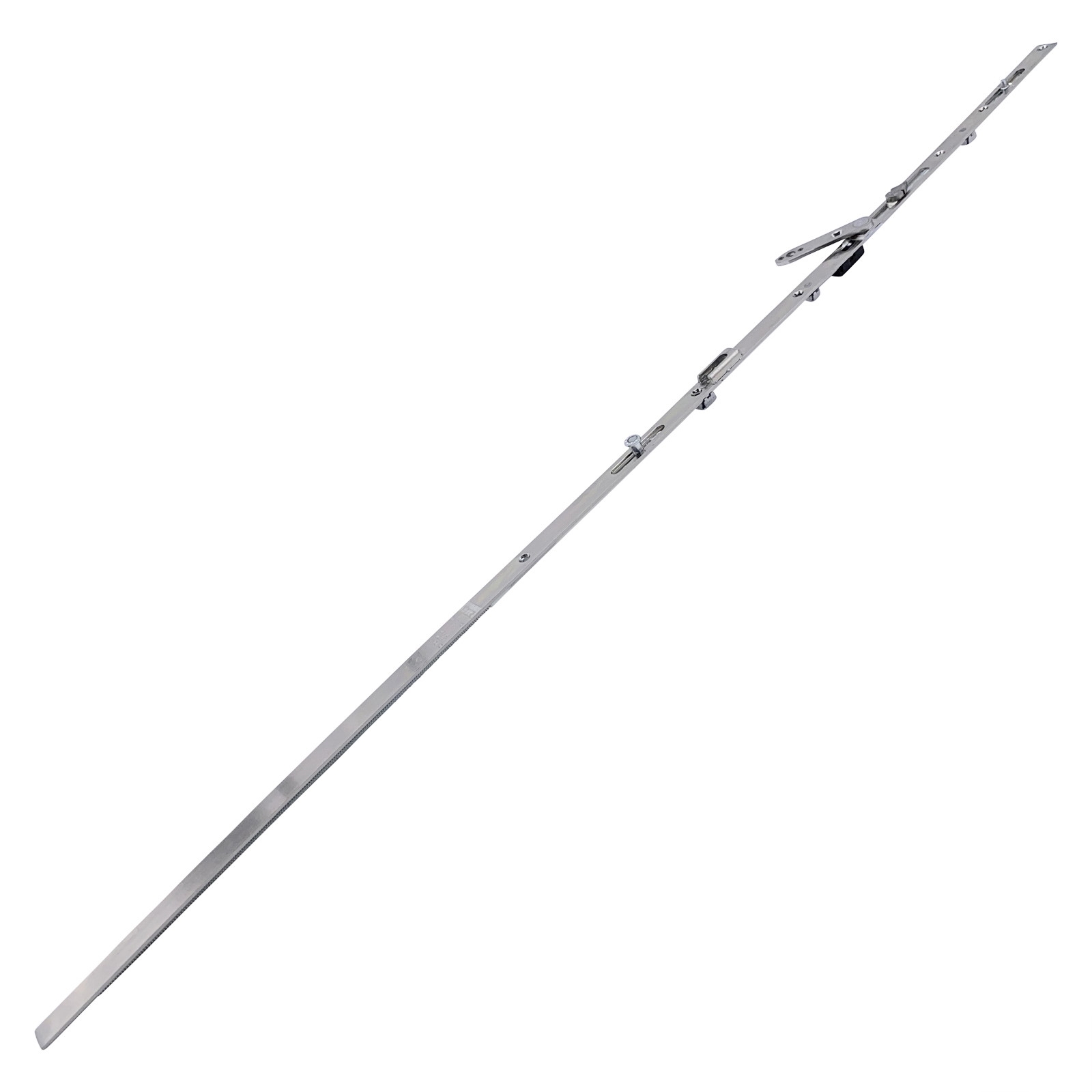

Winkhaus Oberschiene OS.XL.1025-1 – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5008130 “OBERSCH.OS.XL.1025-1” Produktbeschreibung: – In Kombination mit Schere SXL – Die OS.XL wird bandseitig immer mit einer Eckumlenkung E3 kombiniert – Integrierte Schaltsperre in Kippstellung serienmäßig – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Mit integrierter Kippschlagdämpfung – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Anwendungsbereich: 776 – 1600 mm Flügelfalzbreite Die Bezeichnung “OS XL 1025-1” ist auf der Oberschiene eingraviert (siehe Foto).

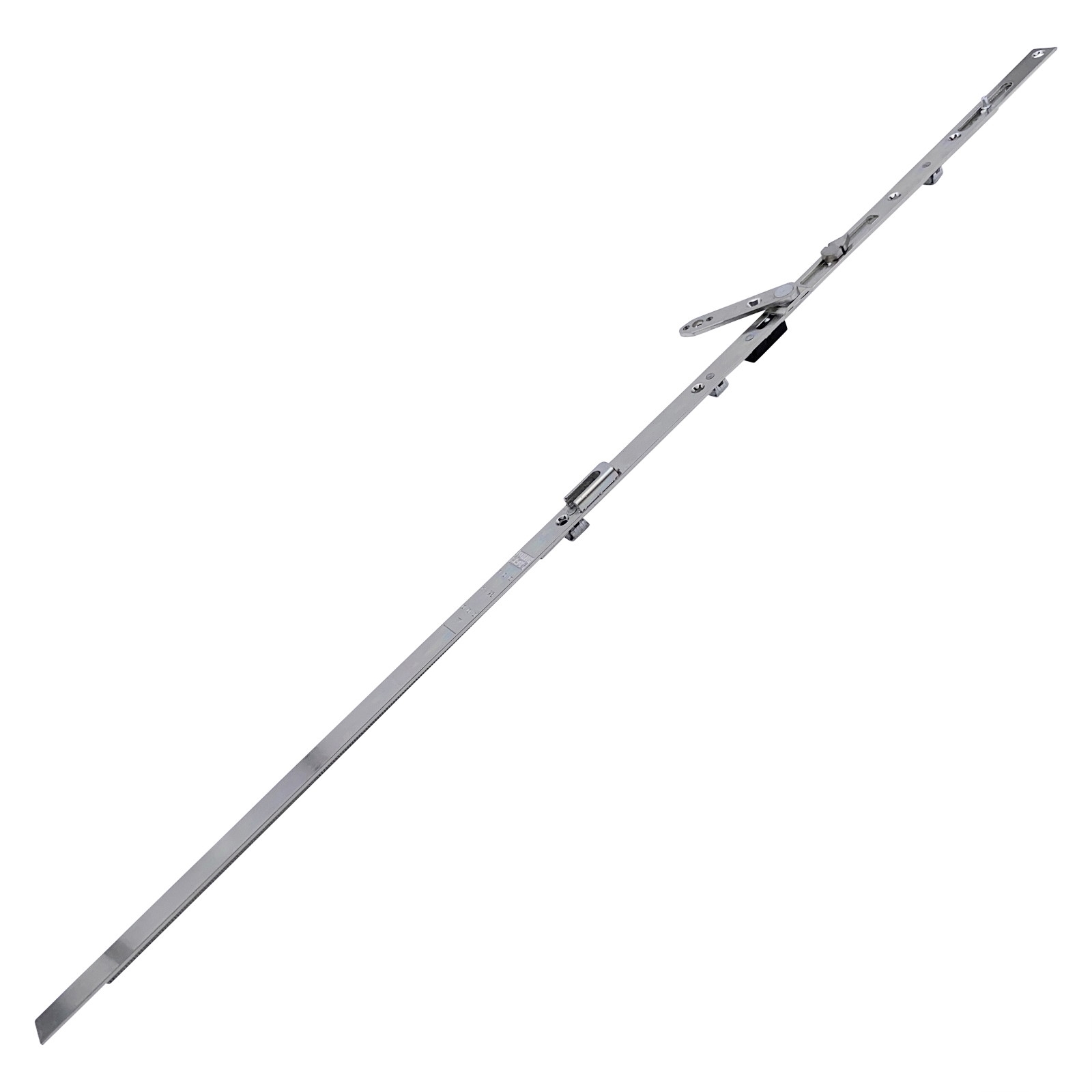

Winkhaus Oberschiene OS.XL – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001927 “OBERSCH.OS.XL” Produktbeschreibung: – In Kombination mit Schere SXL – Die OS.XL wird bandseitig immer mit einer Eckumlenkung E3 kombiniert – Integrierte Schaltsperre in Kippstellung serienmäßig – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Mit integrierter Kippschlagdämpfung – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Anwendungsbereich: 510 – 775 mm Flügelfalzbreite Die Bezeichnung “OS XL” ist auf der Oberschiene eingraviert (siehe Foto).

Winkhaus Garnitur RXL.RS.WS (DIN rechts, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001956 “GARNITUR RXL.RS.WS” Produktbeschreibung: – Bestehend aus den rahmenseitigen (geometrieunabhängigen) Bauteilen Scherenlager SL.XL, Stiftsicherung STS.XL und Ecklager EL.XL…RS/LS – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Scherenlager SL.XL – Mit Positionierzapfen – Verwendung in Kombination mit Schere SXL…RS/LS – Rechts und links verwendbar – Anzahl Schraublöcher: 5 Stiftsicherung STS.XL…RS/LS – Verwendung in Kombination mit Scherenlager SL.XL – Zusätzliche Sicherung des Scherenlagerstiftes gegen Manipulation (ohne Demontage der Stiftsicherung ist ein Herausnehmen des Stiftes nicht möglich). – Anzahl Schraublöcher: 1 Ecklager EL.XL…RS/LS – Mit Positionierzapfen – Verwendung mit Flügellager FL.XL – Seitenverstellung +/-2 mm – Anzahl Schraublöcher: 4 Lieferumfang: – Scherenlager SL.XL in Weiß mit Scherenlagerstift – Stiftsicherung STS.XL…RS/LS in Weiß – Ecklager EL.XL DIN Rechts in Weiß Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Die Bezeichnungen sind größtenteils bei den Bauteilen eingraviert. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.
