Original Winkhaus Abdeckkappen-Set in Weiß für Kunststofffenster mit verbauten Winkhaus autoPilot-Beschlägen, welche von ca. 1996 - 2006 eingesetzt wurden.Das Reparaturset beinhaltet jegliche Standard-Abdeckkappen in Weiß.Folgende Abdeckkappen sind im Set enthalten:- Winkhaus Ecklagerkappe ESV in Weiß (Herstellernummer: 4990509)- Winkhaus Flügellagerkappe FK-F 20-6/20 in Weiß (Herstellernummer: 1536448)- Winkhaus Scherenlagerkappe SWS in Weiß (Herstellernummer: 1505297)- Winkhaus Scherenbandkappe SW in Weiß (Herstellernummer: 1505705)Durch das Set bringen Sie Ihre Fenster für viele Jahre wieder in einen guten optischen Zustand.
Original WINKHAUS Scherenbandkappe SW in WeißHerstellernummer: 5115565 bzw. 1505705 “SCHERENB.KAPPE SW WS”, Baureihe autoPilot Produktbeschreibung:– Schutzkappe für die Scherenbänder der Scheren SW 40…, SW 22… Lieferumfang:– Scherenbandkappe SW in Weiß Hinweis: Die Kappe wird einfach auf das Scherenband geschoben. Die Schere muss jedoch frei zugänglich sein (darf nicht im Scherenlager sitzen), da sonst keine Montage der Kappe erfolgen kann.
Winkhaus Reparatur-Komplettset für Kunststofffenster in Weiß Mit diesem Reparatur-Komplettset erneuerst du die wichtigsten Verschleißteile der Bandseite an Kunststofffenstern in einem Schritt. Das Set ist für Winkhaus autoPilot (ca. 1996–2006) und activPilot (ab 2006) geeignet und kombiniert Scherenlager (oben), Ecklager (unten, rahmenseitig) und Flügellager (unten, flügelseitig) inklusive passender Abdeckkappen und Schrauben. Ideal, wenn der Flügel abgesackt ist, unten schleift, beim Kippen ruckt oder die Bedienung insgesamt hakelig geworden ist. Der Vorteil gegenüber dem Austausch einzelner Teile: Wenn alle relevanten Lagerpunkte erneuert werden, arbeitet die Bandseite wieder sauber zusammen. Das reduziert Folgeschäden, erleichtert die spätere Feinjustage und sorgt häufig für einen deutlich ruhigeren Lauf. Wann ist das Reparaturset sinnvoll? Der Flügel hängt sichtbar ab oder schleift unten am Rahmen. Die Kippfunktion läuft ruckelig oder knackt im oberen Eck. Im Bandbereich ist Spiel spürbar oder Teile sind korrodiert/ausgeschlagen. Du möchtest die Bandseite einmal „richtig“ instand setzen, statt nur nachzustellen. Lieferumfang Ecklager ESV 6-3-16 (unteres Band) inklusive Ecklagerkappe Flügellager FK-F 20-6/20 (flügelseitig unten) inklusive Flügellagerkappe Scherenlager, universell (oben, rahmenseitig) inklusive Scherenlagerstift, Scherenlagerkappe und Scherenbandkappe Schraubenset (10x Würth Fensterbauschrauben 4,1 x 35 mm) für die Montage Montageanleitung: Austausch aller Set-Bauteile (Scherenlager, Ecklager, Flügellager) Diese Anleitung unterstützt beim Austausch der typischen Bandseiten-Bauteile im Reparatur-Komplettset für Kunststofffenster. Reparaturarbeiten sollten aus Sicherheitsgründen idealerweise zu zweit durchgeführt werden, da Fensterflügel schwer sein können. Kurzüberblick: So läuft der Austausch am saubersten ab Vorbereitung und Sicherheit (Werkzeug, Flügel sichern, Arbeitsbereich freihalten) Scherenlager oben demontieren und ersetzen Ecklager (rahmenseitig unten) ersetzen Flügellager (flügelseitig unten) ersetzen Flügel wieder einhängen, Kappen montieren, Funktionscheck und ggf. Nachstellung Vorbereitung und Sicherheit Idealerweise zu zweit arbeiten und den Flügel gegen Entgegenkommen sichern. Wind/Durchzug vermeiden: Offene Flügel gegen Zuschlagen sichern. Arbeitsbereich freihalten: Stolperstellen entfernen, Flügel sicher ablegen können. Keine Gewalt anwenden: Wenn etwas klemmt, zuerst Einbaulage/Passung prüfen. Empfohlenes Werkzeug (allgemein): passender Schraubendreher/Bit für Stulpschrauben, kleiner Durchschlag/Drift für Stifte/Bolzen, ggf. Zange zum kontrollierten Ziehen, sauberes Tuch zum Reinigen der Auflageflächen. Anleitung im Detail (aufklappbar)1) Scherenlager (oben) tauschen – Demontage und Montage Das Scherenlager sitzt oben an der Bandseite (rahmenseitig) und führt den Flügel in der Kippstellung. Ein verschlissenes Scherenlager kann zu Hakeln, Geräuschen und „unruhigem“ Kippverhalten führen. Demontage Flügel absichern und in eine stabile Position bringen, sodass die obere Schere möglichst entlastet ist. Abdeckkappen im Bereich der Schere/Scherenlager vorsichtig abnehmen. Sicherung am Scherenlagerstift/Bolzen prüfen und den Stift kontrolliert lösen bzw. herausziehen. Schere/Scherenband aus der Lageraufnahme aushängen (nicht hebeln oder verkanten). Befestigungsschrauben des Scherenlagers lösen und das Scherenlager abnehmen. Montage Auflagefläche reinigen, damit das neue Scherenlager plan anliegt. Neues Scherenlager in gleicher Einbaulage ansetzen und mit allen vorgesehenen Schraubpunkten fest verschrauben. Schere/Scherenband wieder korrekt einhängen. Scherenlagerstift/Bolzen einsetzen und vollständig sichern (Sicherung muss zuverlässig greifen). Kappen wieder montieren (Scherenlagerkappe, ggf. Scherenbandkappe). Zwischencheck: Flügel vorsichtig in Kippstellung bewegen. Bei Widerstand: Einbaulage und Stiftsitz prüfen. 2) Ecklager (unten, rahmenseitig) tauschen – Demontage und Montage Das Ecklager (unteres Band) ist der Trag- und Drehpunkt der Bandseite. Verschleiß zeigt sich häufig durch „Absacken“, Schleifen am Rahmen oder schweres Schließen. Demontage Abdeckkappe am Ecklager entfernen. Befestigungsschrauben lösen und Ecklager abnehmen. Auflagefläche reinigen, damit das neue Ecklager plan und spannungsfrei sitzt. Montage Neues Ecklager in gleicher Einbaulage ansetzen. Mit allen vorgesehenen Schraublöchern fest verschrauben (sicherer Sitz ist entscheidend). Ecklagerkappe wieder aufsetzen. Praxis-Tipp: Nicht „halb“ verschrauben oder Schraubpunkte auslassen – das Ecklager ist tragend. 3) Flügellager (unten, flügelseitig) tauschen – Demontage und Montage Das Flügellager sitzt unten am Flügel und arbeitet mit dem Ecklager zusammen. Verschleiß kann ebenfalls zu Schleifen, Spiel und schlechter Bedienung führen. Demontage Abdeckkappe am Flügellager entfernen. Befestigungsschrauben lösen und Flügellager abnehmen. Auflagefläche reinigen, damit das neue Flügellager plan anliegt. Montage Neues Flügellager in gleicher Einbaulage ansetzen. Mit allen vorgesehenen Schraubpunkten fest verschrauben. Flügellagerkappe wieder aufsetzen. Hinweis: Wenn Ecklager und Flügellager gemeinsam erneuert werden, ist eine spätere Feinjustage häufig einfacher und stabiler. 4) Zusammenbau, Funktionscheck und Nachstellung Alle Kappen montieren (Ecklagerkappe, Flügellagerkappe, Scherenlagerkappe, ggf. Scherenbandkappe). Funktionscheck: Drehen, Kippen, Schließen und Verriegeln testen. Wenn der Flügel weiterhin schleift oder der Griff schwer geht: nicht mit Gewalt – zuerst Sitz/Passung prüfen, danach ggf. Beschlag nachstellen (systemabhängig). Praxis-Tipp: Nach dem Tausch sind kleine Abweichungen bei Spaltmaß/Anpressdruck normal – eine Feinjustage bringt den Lauf oft wieder „wie neu“. FAQMuss ich wirklich zu zweit arbeiten? Es ist dringend empfohlen, da Fensterflügel schwer sein können und Bandteile tragend sind. Zu zweit ist die Arbeit deutlich sicherer und reduziert Quetsch- und Sturzrisiken. Was sind typische Fehler nach dem Einbau? Häufige Ursachen für Probleme sind falsche Einbaulage (links/rechts), fehlende Schraubpunkte, nicht vollständig gesetzte Stifte/Sicherungen oder Verkanten beim Ein-/Aushängen. Bei Widerstand nie „am Griff erzwingen“, sondern prüfen. Der Flügel schleift nach dem Austausch weiterhin – woran liegt das? Oft ist eine Feinjustage erforderlich (je nach System Höhe/Seite/Anpressdruck). Wenn sich das nicht sauber einstellen lässt, kann auch ein weiteres Bauteil im Beschlagbereich verschlissen sein oder die Zuordnung passt nicht exakt zur Serie/Generation. Hinweis Bitte beachte die Montage- und Sicherheitsvorgaben des verwendeten Beschlagsystems. Arbeiten an tragenden Fensterbeschlägen sind sicherheitsrelevant.
Original WINKHAUS Scherenbandkappe SK in Weiß Herstellernummer: 2845285 “KAPPE K.SK.WS”, Baureihe activPilot Produktbeschreibung: – Schutzkappe für die Scherenbänder der Scheren SK1.., SK2.. Lieferumfang: – Scherenbandkappe SK in Weiß Hinweis: Die Kappe wird einfach auf das Scherenband geschoben. Die Schere muss jedoch frei zugänglich sein (darf nicht im Scherenlager sitzen), da sonst keine Montage der Kappe erfolgen kann.

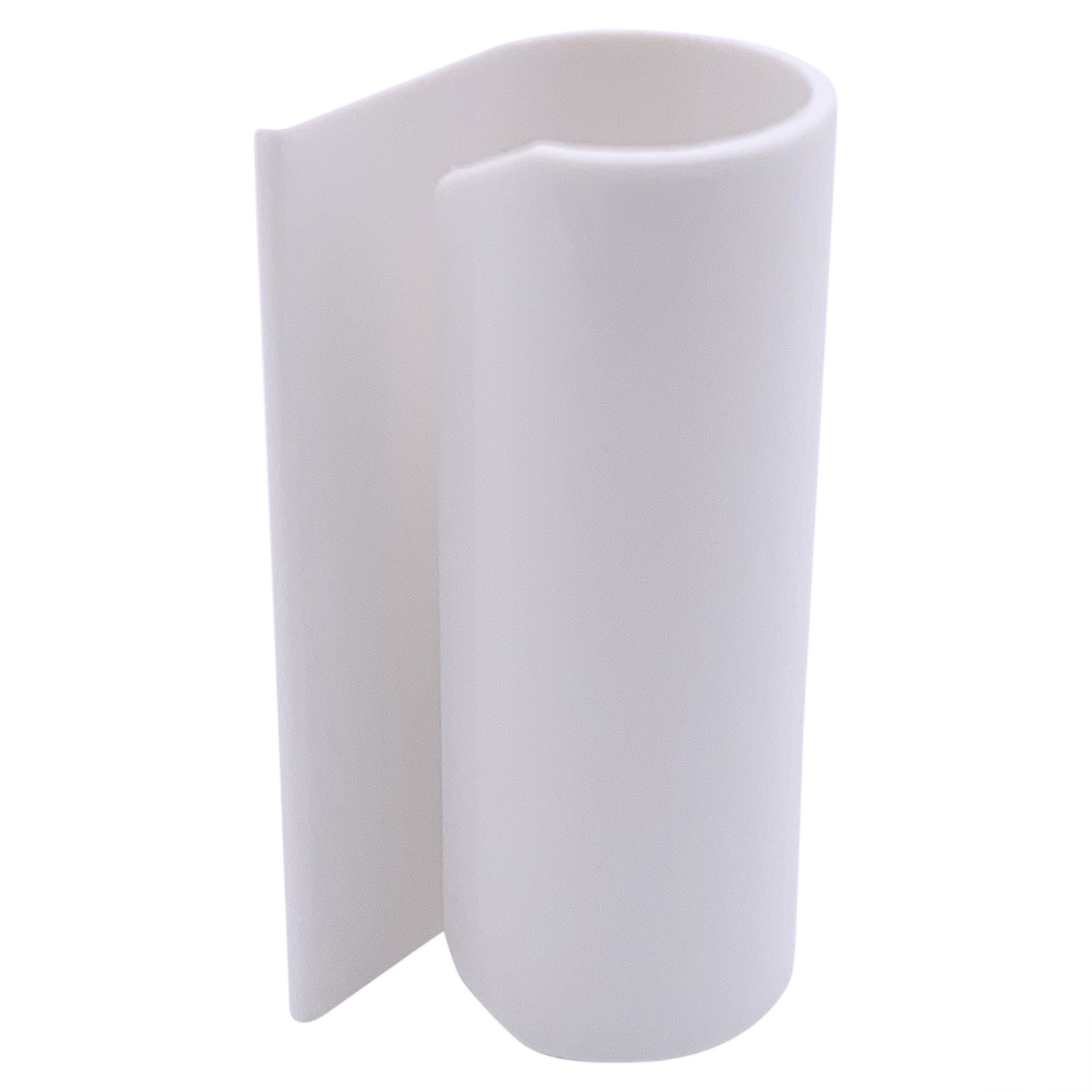

Original WINKHAUS Scherenbandkappe SK.U. in WeißHerstellernummer: 4938515 “KAPPE K.SK.U.WS”, Baureihe proPilot Produktbeschreibung:– Schutzkappe für die Scherenbänder der Scheren SK.U.1.. und SK.U.2.. Lieferumfang:– Scherenbandkappe SK.U. in Weiß Hinweis: Die Kappe wird einfach auf das Scherenband geschoben. Die Schere muss jedoch frei zugänglich sein (darf nicht im Scherenlager sitzen), da sonst keine Montage der Kappe erfolgen kann.
Original Winkhaus Abdeckkappen-Set in Braun für Kunststofffenster mit verbauten Winkhaus autoPilot-Beschlägen, welche von ca. 1996 - 2006 eingesetzt wurden.Das Reparaturset beinhaltet jegliche Standard-Abdeckkappen in Braun.Folgende Abdeckkappen sind im Set enthalten:- Winkhaus Ecklagerkappe ESV in Braun (Herstellernummer: 4990531)- Winkhaus Flügellagerkappe FK-F 20-6/20 in Braun (Herstellernummer: 1536456)- Winkhaus Scherenlagerkappe SWS in Braun (Herstellernummer: 1505351)- Winkhaus Scherenbandkappe SW in Braun (Herstellernummer: 1505801)Durch das Set bringen Sie Ihre Fenster für viele Jahre wieder in einen guten optischen Zustand.
Original WINKHAUS Scherenbandkappe SW in BraunHerstellernummer: 1505801 “SCHERENB.KAPPE SW BR”, Baureihe autoPilot Produktbeschreibung:– Schutzkappe für die Scherenbänder der Scheren SW 40…, SW 22… Lieferumfang:– Scherenbandkappe SW in Braun Hinweis: Die Kappe wird einfach auf das Scherenband geschoben. Die Schere muss jedoch frei zugänglich sein (darf nicht im Scherenlager sitzen), da sonst keine Montage der Kappe erfolgen kann.
Original Kappen-Garnitur K in Gold (hochglänzend) Dieses Set besteht aus 4 Kappen: Scherenlagerkappe SWS in Gold Flügellagerkappe FK in Gold Ecklagerkappe ESV in Gold Scherenbandkappe SW in Gold Diese Kappen werden aufgesetzt auf: Scherenlager SWS.. Flügellager FK.. Ecklager ESV.. Schere SW.. Lieferumfang: - 1x Garnitur mit allen 4 Kappen (je 1)
