Original Winkhaus Abdeckkappen-Set in Weiß für Kunststofffenster mit verbauten Winkhaus autoPilot-Beschlägen, welche von ca. 1996 - 2006 eingesetzt wurden.Das Reparaturset beinhaltet jegliche Standard-Abdeckkappen in Weiß.Folgende Abdeckkappen sind im Set enthalten:- Winkhaus Ecklagerkappe ESV in Weiß (Herstellernummer: 4990509)- Winkhaus Flügellagerkappe FK-F 20-6/20 in Weiß (Herstellernummer: 1536448)- Winkhaus Scherenlagerkappe SWS in Weiß (Herstellernummer: 1505297)- Winkhaus Scherenbandkappe SW in Weiß (Herstellernummer: 1505705)Durch das Set bringen Sie Ihre Fenster für viele Jahre wieder in einen guten optischen Zustand.
Winkhaus Reparatur-Komplettset für Kunststofffenster in Weiß Mit diesem Reparatur-Komplettset erneuerst du die wichtigsten Verschleißteile der Bandseite an Kunststofffenstern in einem Schritt. Das Set ist für Winkhaus autoPilot (ca. 1996–2006) und activPilot (ab 2006) geeignet und kombiniert Scherenlager (oben), Ecklager (unten, rahmenseitig) und Flügellager (unten, flügelseitig) inklusive passender Abdeckkappen und Schrauben. Ideal, wenn der Flügel abgesackt ist, unten schleift, beim Kippen ruckt oder die Bedienung insgesamt hakelig geworden ist. Der Vorteil gegenüber dem Austausch einzelner Teile: Wenn alle relevanten Lagerpunkte erneuert werden, arbeitet die Bandseite wieder sauber zusammen. Das reduziert Folgeschäden, erleichtert die spätere Feinjustage und sorgt häufig für einen deutlich ruhigeren Lauf. Wann ist das Reparaturset sinnvoll? Der Flügel hängt sichtbar ab oder schleift unten am Rahmen. Die Kippfunktion läuft ruckelig oder knackt im oberen Eck. Im Bandbereich ist Spiel spürbar oder Teile sind korrodiert/ausgeschlagen. Du möchtest die Bandseite einmal „richtig“ instand setzen, statt nur nachzustellen. Lieferumfang Ecklager ESV 6-3-16 (unteres Band) inklusive Ecklagerkappe Flügellager FK-F 20-6/20 (flügelseitig unten) inklusive Flügellagerkappe Scherenlager, universell (oben, rahmenseitig) inklusive Scherenlagerstift, Scherenlagerkappe und Scherenbandkappe Schraubenset (10x Würth Fensterbauschrauben 4,1 x 35 mm) für die Montage Montageanleitung: Austausch aller Set-Bauteile (Scherenlager, Ecklager, Flügellager) Diese Anleitung unterstützt beim Austausch der typischen Bandseiten-Bauteile im Reparatur-Komplettset für Kunststofffenster. Reparaturarbeiten sollten aus Sicherheitsgründen idealerweise zu zweit durchgeführt werden, da Fensterflügel schwer sein können. Kurzüberblick: So läuft der Austausch am saubersten ab Vorbereitung und Sicherheit (Werkzeug, Flügel sichern, Arbeitsbereich freihalten) Scherenlager oben demontieren und ersetzen Ecklager (rahmenseitig unten) ersetzen Flügellager (flügelseitig unten) ersetzen Flügel wieder einhängen, Kappen montieren, Funktionscheck und ggf. Nachstellung Vorbereitung und Sicherheit Idealerweise zu zweit arbeiten und den Flügel gegen Entgegenkommen sichern. Wind/Durchzug vermeiden: Offene Flügel gegen Zuschlagen sichern. Arbeitsbereich freihalten: Stolperstellen entfernen, Flügel sicher ablegen können. Keine Gewalt anwenden: Wenn etwas klemmt, zuerst Einbaulage/Passung prüfen. Empfohlenes Werkzeug (allgemein): passender Schraubendreher/Bit für Stulpschrauben, kleiner Durchschlag/Drift für Stifte/Bolzen, ggf. Zange zum kontrollierten Ziehen, sauberes Tuch zum Reinigen der Auflageflächen. Anleitung im Detail (aufklappbar)1) Scherenlager (oben) tauschen – Demontage und Montage Das Scherenlager sitzt oben an der Bandseite (rahmenseitig) und führt den Flügel in der Kippstellung. Ein verschlissenes Scherenlager kann zu Hakeln, Geräuschen und „unruhigem“ Kippverhalten führen. Demontage Flügel absichern und in eine stabile Position bringen, sodass die obere Schere möglichst entlastet ist. Abdeckkappen im Bereich der Schere/Scherenlager vorsichtig abnehmen. Sicherung am Scherenlagerstift/Bolzen prüfen und den Stift kontrolliert lösen bzw. herausziehen. Schere/Scherenband aus der Lageraufnahme aushängen (nicht hebeln oder verkanten). Befestigungsschrauben des Scherenlagers lösen und das Scherenlager abnehmen. Montage Auflagefläche reinigen, damit das neue Scherenlager plan anliegt. Neues Scherenlager in gleicher Einbaulage ansetzen und mit allen vorgesehenen Schraubpunkten fest verschrauben. Schere/Scherenband wieder korrekt einhängen. Scherenlagerstift/Bolzen einsetzen und vollständig sichern (Sicherung muss zuverlässig greifen). Kappen wieder montieren (Scherenlagerkappe, ggf. Scherenbandkappe). Zwischencheck: Flügel vorsichtig in Kippstellung bewegen. Bei Widerstand: Einbaulage und Stiftsitz prüfen. 2) Ecklager (unten, rahmenseitig) tauschen – Demontage und Montage Das Ecklager (unteres Band) ist der Trag- und Drehpunkt der Bandseite. Verschleiß zeigt sich häufig durch „Absacken“, Schleifen am Rahmen oder schweres Schließen. Demontage Abdeckkappe am Ecklager entfernen. Befestigungsschrauben lösen und Ecklager abnehmen. Auflagefläche reinigen, damit das neue Ecklager plan und spannungsfrei sitzt. Montage Neues Ecklager in gleicher Einbaulage ansetzen. Mit allen vorgesehenen Schraublöchern fest verschrauben (sicherer Sitz ist entscheidend). Ecklagerkappe wieder aufsetzen. Praxis-Tipp: Nicht „halb“ verschrauben oder Schraubpunkte auslassen – das Ecklager ist tragend. 3) Flügellager (unten, flügelseitig) tauschen – Demontage und Montage Das Flügellager sitzt unten am Flügel und arbeitet mit dem Ecklager zusammen. Verschleiß kann ebenfalls zu Schleifen, Spiel und schlechter Bedienung führen. Demontage Abdeckkappe am Flügellager entfernen. Befestigungsschrauben lösen und Flügellager abnehmen. Auflagefläche reinigen, damit das neue Flügellager plan anliegt. Montage Neues Flügellager in gleicher Einbaulage ansetzen. Mit allen vorgesehenen Schraubpunkten fest verschrauben. Flügellagerkappe wieder aufsetzen. Hinweis: Wenn Ecklager und Flügellager gemeinsam erneuert werden, ist eine spätere Feinjustage häufig einfacher und stabiler. 4) Zusammenbau, Funktionscheck und Nachstellung Alle Kappen montieren (Ecklagerkappe, Flügellagerkappe, Scherenlagerkappe, ggf. Scherenbandkappe). Funktionscheck: Drehen, Kippen, Schließen und Verriegeln testen. Wenn der Flügel weiterhin schleift oder der Griff schwer geht: nicht mit Gewalt – zuerst Sitz/Passung prüfen, danach ggf. Beschlag nachstellen (systemabhängig). Praxis-Tipp: Nach dem Tausch sind kleine Abweichungen bei Spaltmaß/Anpressdruck normal – eine Feinjustage bringt den Lauf oft wieder „wie neu“. FAQMuss ich wirklich zu zweit arbeiten? Es ist dringend empfohlen, da Fensterflügel schwer sein können und Bandteile tragend sind. Zu zweit ist die Arbeit deutlich sicherer und reduziert Quetsch- und Sturzrisiken. Was sind typische Fehler nach dem Einbau? Häufige Ursachen für Probleme sind falsche Einbaulage (links/rechts), fehlende Schraubpunkte, nicht vollständig gesetzte Stifte/Sicherungen oder Verkanten beim Ein-/Aushängen. Bei Widerstand nie „am Griff erzwingen“, sondern prüfen. Der Flügel schleift nach dem Austausch weiterhin – woran liegt das? Oft ist eine Feinjustage erforderlich (je nach System Höhe/Seite/Anpressdruck). Wenn sich das nicht sauber einstellen lässt, kann auch ein weiteres Bauteil im Beschlagbereich verschlissen sein oder die Zuordnung passt nicht exakt zur Serie/Generation. Hinweis Bitte beachte die Montage- und Sicherheitsvorgaben des verwendeten Beschlagsystems. Arbeiten an tragenden Fensterbeschlägen sind sicherheitsrelevant.
Original WINKHAUS Scherenlagerkappe SL.KS. in Weiß aus der Produktserie activPilot.Herstellernummer: 5113481 bzw. 2844928 "KAPPE K.SL.KS.WS" Diese Sicherungskappe wird auf das Scherenlager SL.KS. (siehe Bild) gesetzt. Produktmaße:90 mm x 17 mm x 16,5 mm (LxBxH) Lieferumfang:- Scherenlagerkappe SL.KS. in Weiß Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung! Das passende Scherenlager finden Sie ebenfalls in unserem Shop.
Original WINKHAUS Scherenlagerkappe SL.K.130 in Weiß aus der Produktserie activPilot.Herstellernummer 4987952 "KAPPE K.SL.K.130.WS" Diese Sicherungskappe wird auf das Scherenlager SL.K.3-6.130 (siehe Bild) gesetzt. Lieferumfang:- Scherenlagerkappe SL.K.130 in Weiß Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung! Das passende Scherenlager finden Sie ebenfalls in unserem Shop.

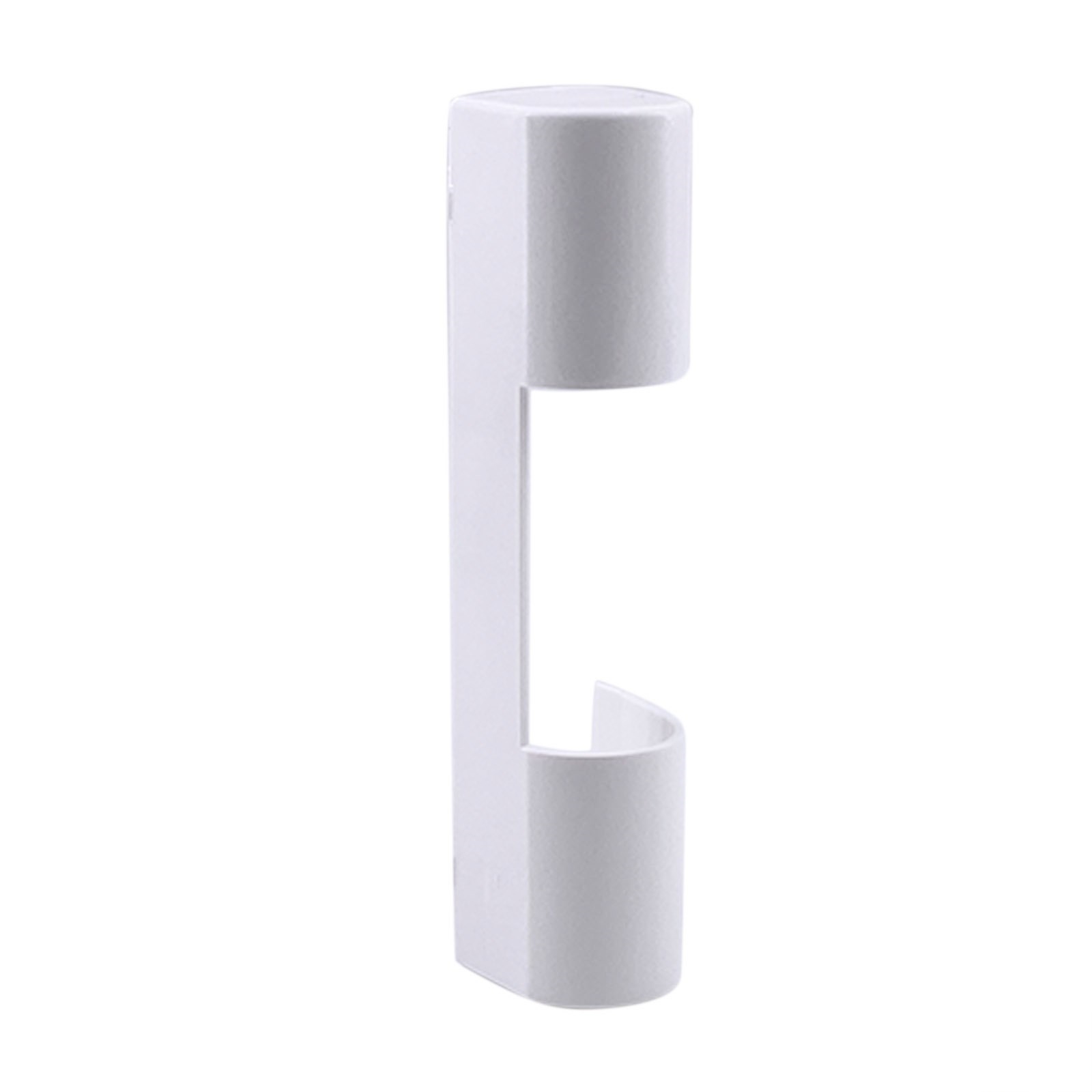

Original WINKHAUS Scherenlagerkappe SL.K.U. in Weiß aus der Produktlinie proPilot.Herstellernummer: 4938513 "KAPPE K.SL.K.U.WS"Produktinformationen:- Abdeckkappe für das Scherenlager SL.K.U.3-3 Lieferumfang:- Scherenlagerkappe SL.K.U. in WeißHinweis: Das Scherenlager ist nicht im Lieferumfang enthalten, sondern dient nur zur Veranschaulichung!

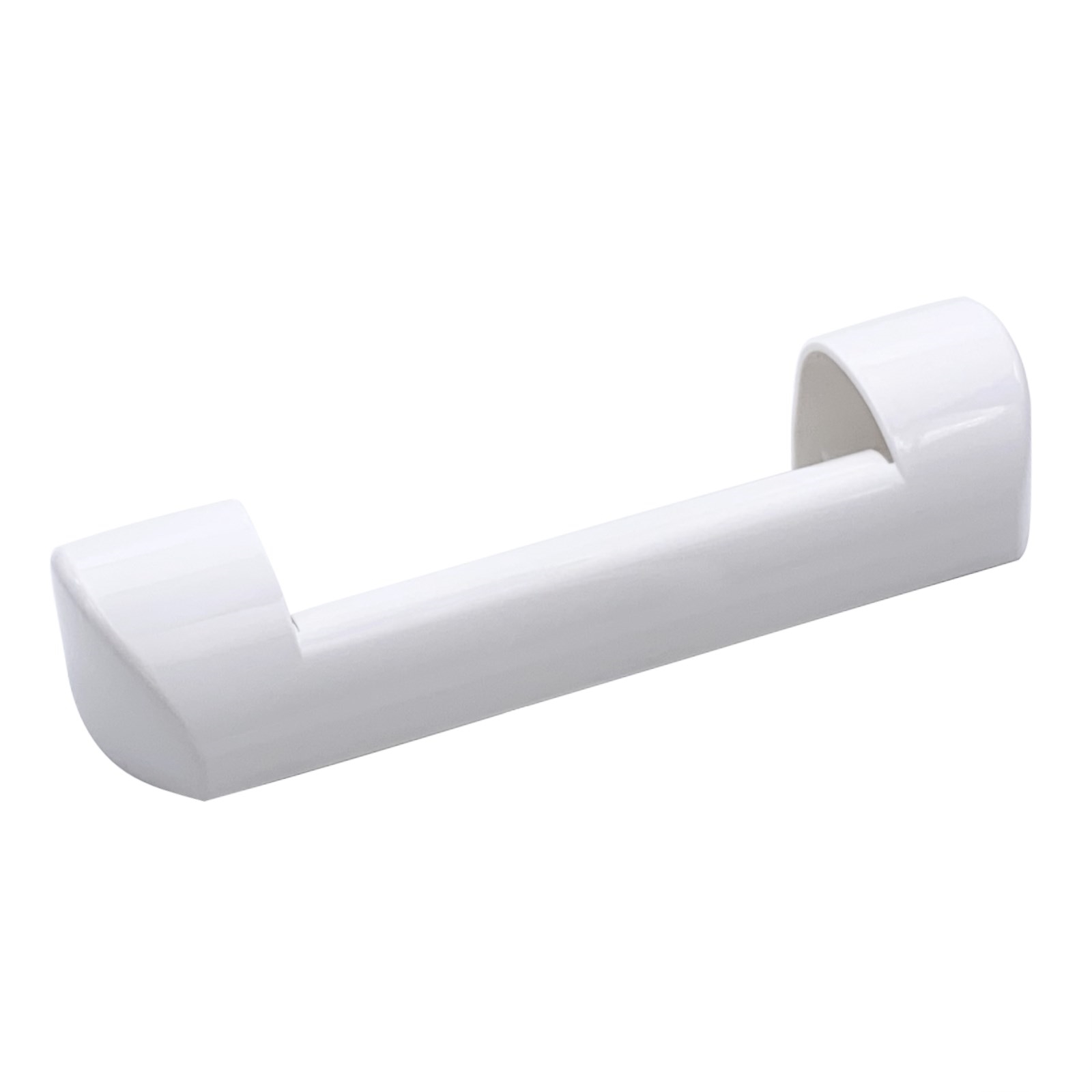

Original Winkhaus Scherenlagerkappe SL.KB. in Weiß aus der Beschlagserie activPilot. Herstellernummer: 2919272 “KAPPE K.SL.KB.WS” Diese Sicherungskappe wird auf das Scherenlager SL.KB.3-6 (siehe Bild) gesetzt. Produktmaße: 90 mm x 24 mm x 16,5 mm (LxBxH) Lieferumfang: – Scherenlagerkappe SL.KB. in Weiß Die Bezeichnung K.SL.KB ist in der Kappen-Innenseite eingraviert. Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung! Das passende Scherenlager finden Sie ebenfalls in unserem Shop.
Original Winkhaus Abdeckkappen-Set in Braun für Kunststofffenster mit verbauten Winkhaus autoPilot-Beschlägen, welche von ca. 1996 - 2006 eingesetzt wurden.Das Reparaturset beinhaltet jegliche Standard-Abdeckkappen in Braun.Folgende Abdeckkappen sind im Set enthalten:- Winkhaus Ecklagerkappe ESV in Braun (Herstellernummer: 4990531)- Winkhaus Flügellagerkappe FK-F 20-6/20 in Braun (Herstellernummer: 1536456)- Winkhaus Scherenlagerkappe SWS in Braun (Herstellernummer: 1505351)- Winkhaus Scherenbandkappe SW in Braun (Herstellernummer: 1505801)Durch das Set bringen Sie Ihre Fenster für viele Jahre wieder in einen guten optischen Zustand.
Winkhaus Scherenlagerkappe SL.HT.WS in Weiß Herstellernummer: 4940369 „KAPPE K.SL.HT.WS“ Funktionsweise Abdeckung des Scherenlagers Farbgebung des Scherenlagers Klicksystem zur einfachen Montage Geeignet für links- und rechtsseitige Anschläge Fließtext Die Scherenlagerkappe gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Holzfenstern gedacht. Sie wird zur Abdeckung des Scherenlagers verwendet und bietet eine weiße Bandfarbe (ähnl. RAL 9016). Die Kappe wird mithilfe eines Klicksystems befestigt und kann sowohl für links- als auch rechtsseitige Anschläge genutzt werden. Lieferumfang Scherenlagerkappe SL.HT in Weiß
Original WINKHAUS Scherenlagerkappe SWS in Braun aus der Beschlagserie autoPilot (1996 - 2006).Diese Sicherungskappe wird auf das Scherenlager SWS (siehe Bild) gesetzt. Produktmaße: 90 mm x 16 mm x 17 mm (LxBxH) Gabelweite: 56 mmKompatibel mit: SWS 3-6, SWS 3-3, SWS 16-6, SWS 0-0 Lieferumfang: 1x Scherenlagerkappe SWS in Braun Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung!

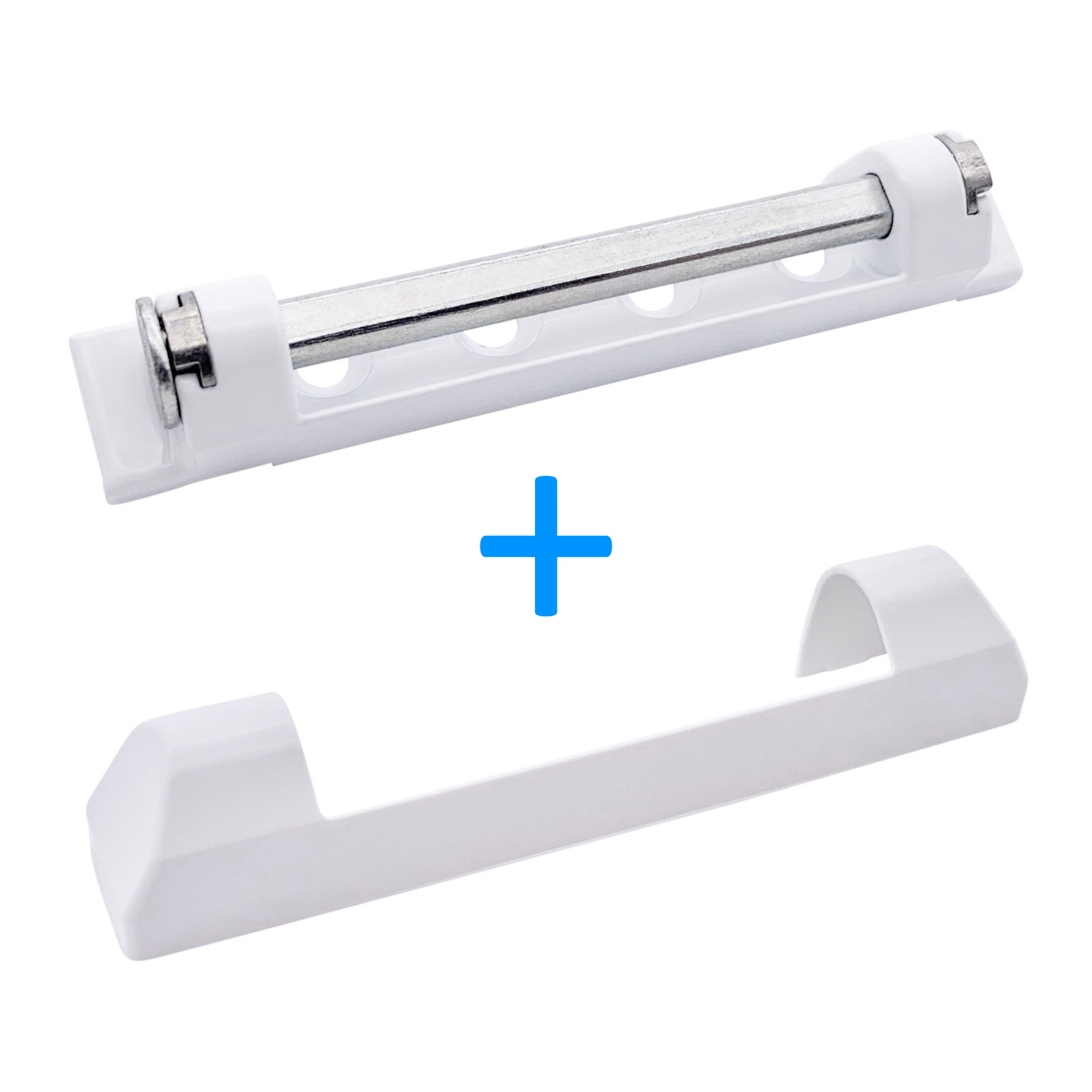

WINKHAUS Scherenlager SWS 3-6 in weiß + Scherenlagerkappe SWS in weiß - als Sparset! Produktinformationen:– Scherenlager SWS mit symmetrischem Bohrbild entsprechend dem Ecklager ESV– Patentierte Scherenlagerstiftsicherung– Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag)– Mit Verdrehsicherung des Scherenlagerstiftes– Scherenlager-/Ecklagerbohrungen am losen Stück möglich– Scherenlager SWS für Flügelgewichte bis 100 kg– Bohr- und Schraubbilder siehe weitere Abbildung zum Produkt– Weiß (ähnlich RAL 9016)– Gesamtlänge: ca. 89mm– Breite: ca. 15mm– Anzahl der Befestigungslöcher: 4 Stück– Höhe Winkelbandaufnahme: 55mm Lieferumfang:– Winkhaus Scherenlager SWS 16-6 in Weiß (1:1 baugleich mit Winkhaus Scherenlager SWS 3-6)- Winkhaus Scherenlagerkappe SWS in Weiß– ScherenlagerbolzenHINWEIS: WIR VERSENDEN ALTERNATIV FÜR DAS SCHERENLAGER SWS 3-6 EIN SCHERENLAGER SWS 16-6 UND BAUEN DIES INTERN AUF EIN SWS 3-6 UM! DIE SCHERENLAGER SIND 1:1 BAUGLEICH UND HABEN KEINEN UNTERSCHIED!
Winkhaus Scherenlagerkappe Kappe K.SL.KS.BR in Braun Herstellernummer: 4927420 „Scherenlagerkappe K.SL.KS.BR“ Funktionsweise: dient zur Abdeckung des Scherenlagers wird auf das Scherenlager geklipst verleiht dem Scherenlager die gewünschte Farbe Fließtext: Die Scherenlagerkappe K.SL.KS.BR gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten verwendet. Sie ist für Scherenlager konzipiert und verleiht durch einfaches Aufklipsen die gewünschte Farbanpassung. Die Bandseite ist braun ausgeführt (ähnl. RAL 8019). Die Kappe eignet sich für Fensterwerkstoffe aus Aluminium, Kunststoff und Stahl. Lieferumfang: Scherenlagerkappe K.SL.KS.BR
Original Kappen-Garnitur K in Gold (hochglänzend) Dieses Set besteht aus 4 Kappen: Scherenlagerkappe SWS in Gold Flügellagerkappe FK in Gold Ecklagerkappe ESV in Gold Scherenbandkappe SW in Gold Diese Kappen werden aufgesetzt auf: Scherenlager SWS.. Flügellager FK.. Ecklager ESV.. Schere SW.. Lieferumfang: - 1x Garnitur mit allen 4 Kappen (je 1)

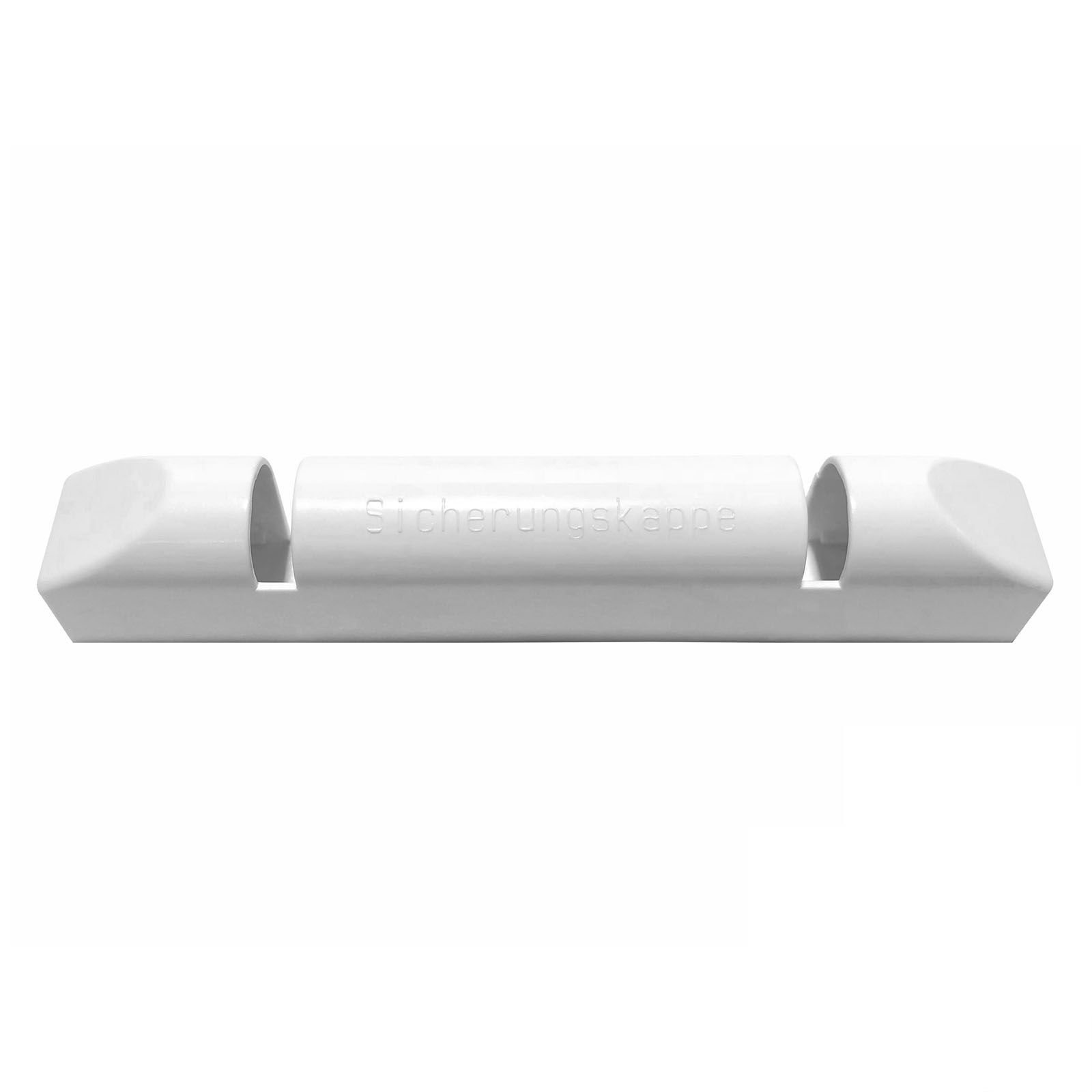

Original WINKHAUS Scherenlagerkappe / Sicherungskappe SPWS – PILOT Serie – weiß Diese Sicherungskappe kann/wird auf das Scherenlager SPWS (siehe Bild) gesetzt. Produktmaße: 13 mm x 88 mm (BxH) Gabelweite: 43 mm Lieferumfang: – Scherenlagerkappe SPWS weiß Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung!

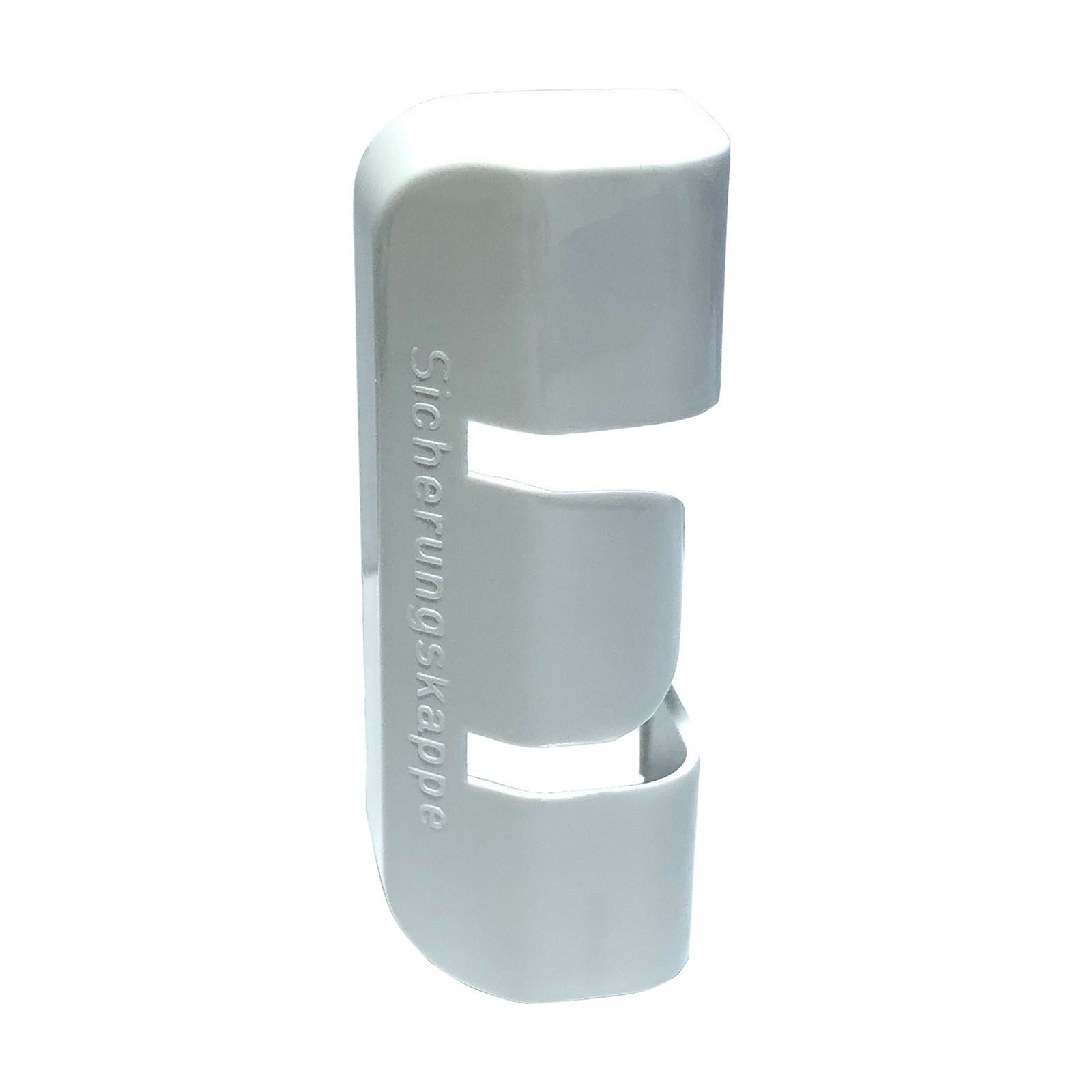

Original WINKHAUS Scherenlagerkappe SKW / Sicherungskappe SKW Weiß – PILOT Serie – Diese Sicherungskappe wird auf das Scherenlager SKW (siehe Bild) gesetzt. Produktmaße: 23 mm x 63 mm (BxH) Gabelweite: 20 mm Lieferumfang: – Scherenlagerkappe SKW weiß Hinweis: Das Scherenlager auf den Abbildungen ist nicht im Lieferumfang enthalten, sondern dient nur zur Veranschaulichung! Die Bezeichnung “Sicherungskappe” ist aufgraviert.

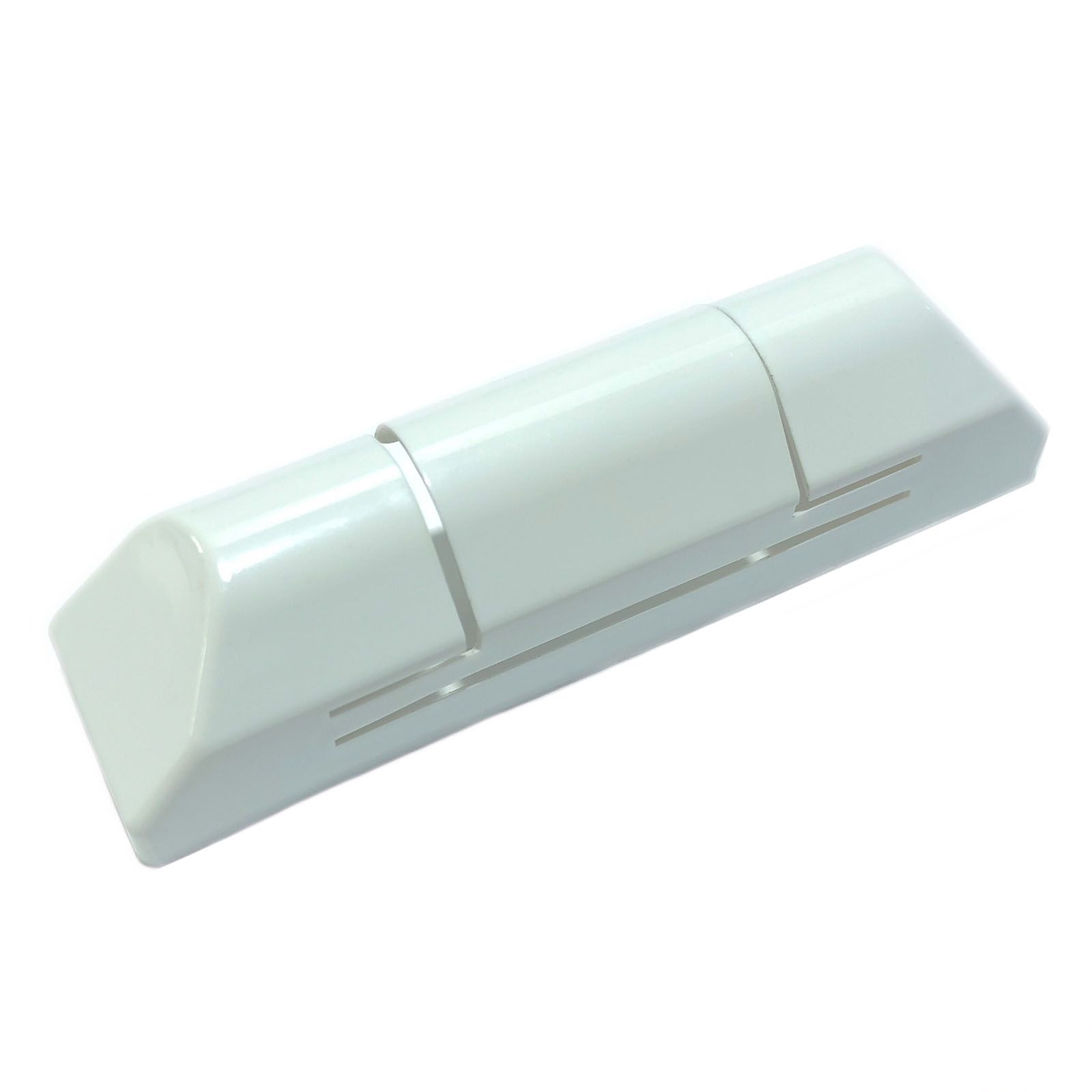

Original WINKHAUS Scherenlagerkappe SWTF in Weiß. Diese Sicherungskappe wird auf das Scherenlager SWTF (siehe Bild) gesetzt. Produktmaße: 66 mm x 17 mm x 16 mm (LxBxH) Lieferumfang: – Scherenlagerkappe SWTF weiß Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung! Das passende Scherenlager finden Sie ebenfalls in unserem Shop.

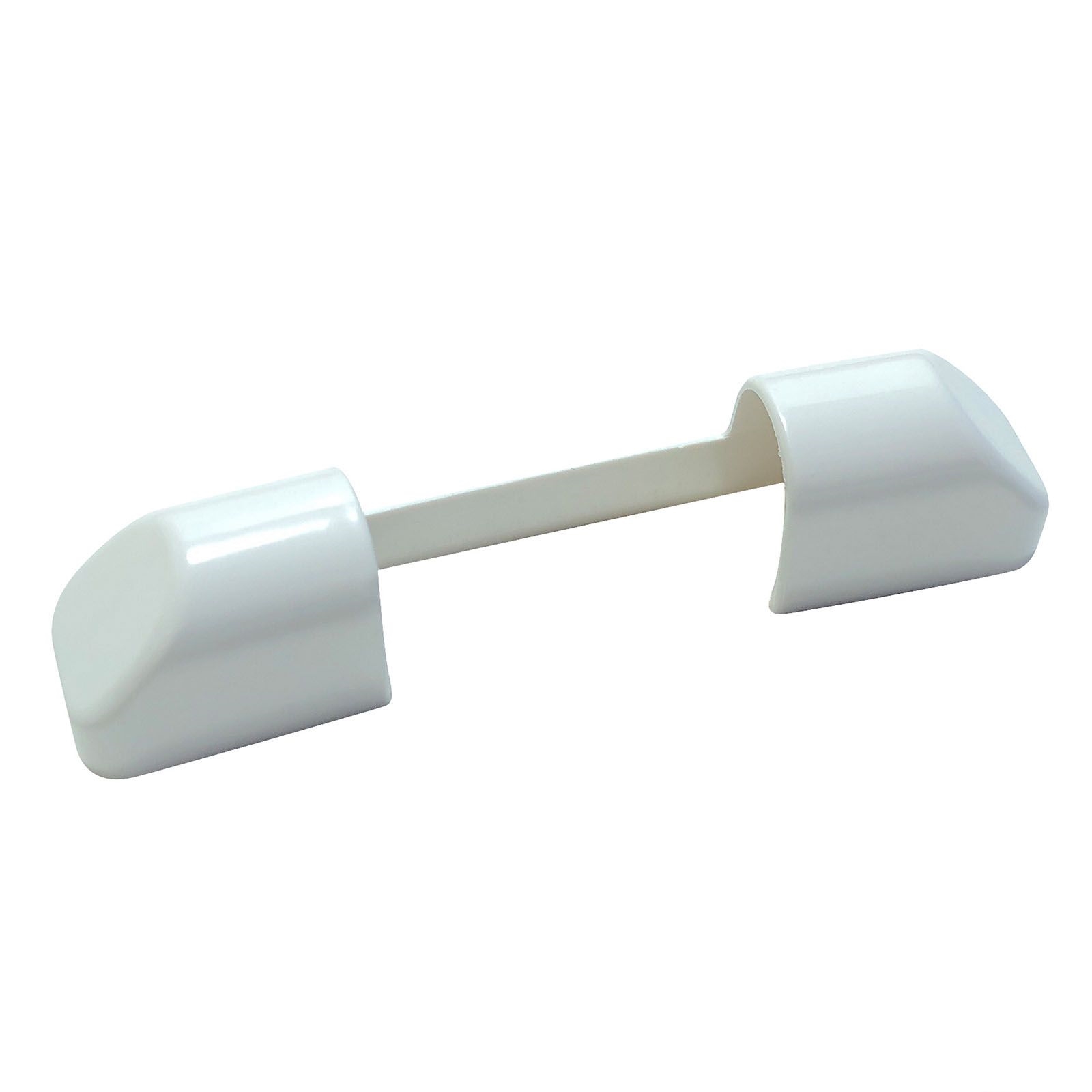

Original WINKHAUS Scherenlagerkappe SB Sicherungskappe in Weiß. Diese Sicherungskappe wird auf das Scherenlager SSB 4-6 oder Scherenlager SSB 3-3 gesetzt. Produktmaße: 75 mm x 14 mm (LxB) Lieferumfang: – Scherenlagerkappe SB Weiß Die Bezeichnung Sicherungskappe ist an der Seite leicht eingraviert. Es handelt sich hier um einen alten Auslaufartikel. Altersbedingt können leichte Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

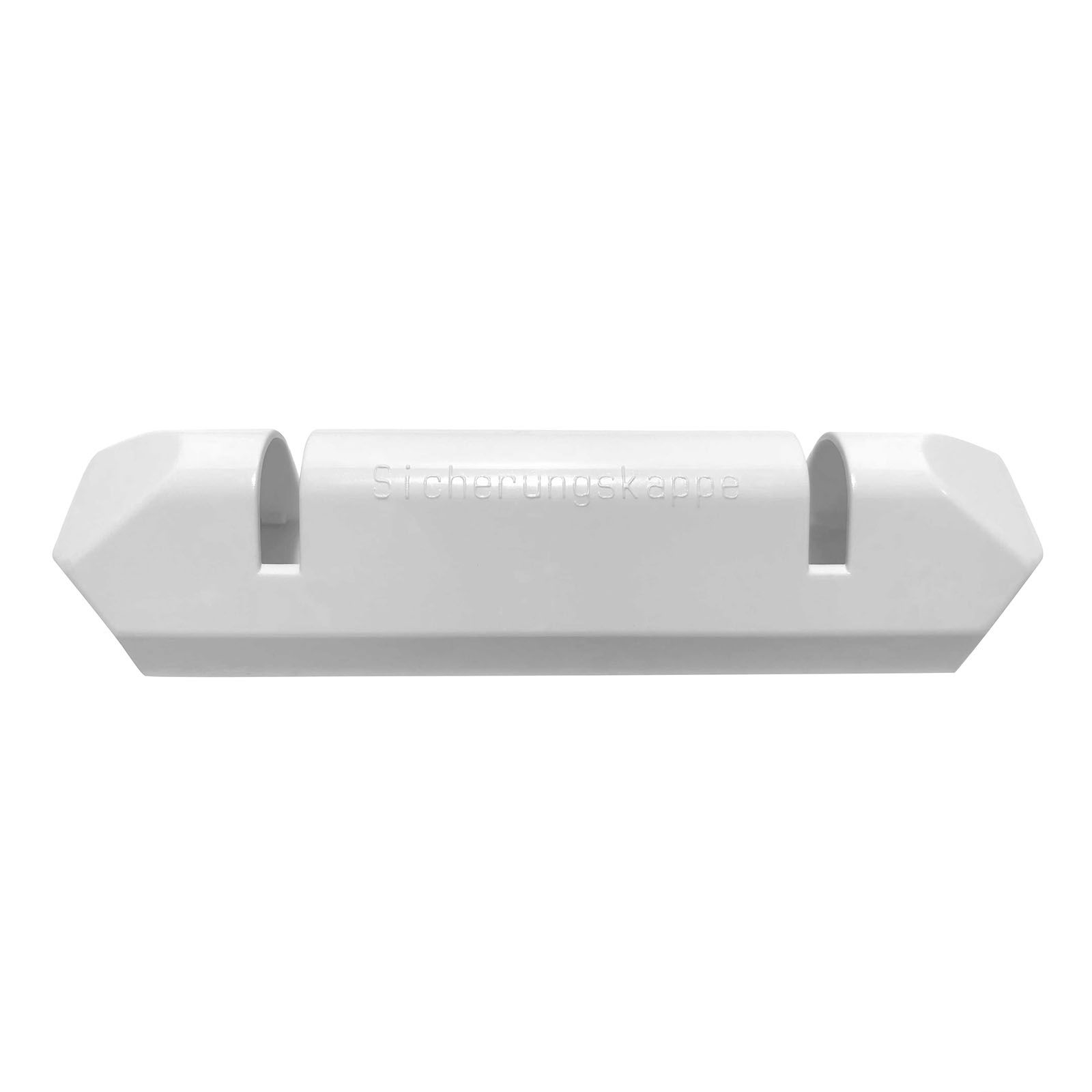

Original WINKHAUS Scherenlagerkappe / Sicherungskappe SPWB – PILOT Serie – weiß Diese Sicherungskappe wird auf das Scherenlager SPWB (siehe Bild) gesetzt. Produktmaße: 18,5 mm x 88 mm (BxH) Gabelweite: 43 mm Lieferumfang: – Scherenlagerkappe SPWB weiß Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung!
Winkhaus Kappe K.SL.K.130.BR in Braun Herstellernummer: 4987953 „Scherenlagerkappe K130“ Funktionsweise: dient zur Abdeckung des Scherenlagers wird auf das Scherenlager geklipst sorgt für die farbliche Anpassung des Scherenlagers Die Kappe K.SL.K.130.BR gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite verwendet. Sie ist für Scherenlager bei Aluminium-, Kunststoff- und Stahlfenstern geeignet. Die Bandseite ist in Braun (ähnlich RAL 8019) ausgeführt. Die Scherenlagerkappe K130 ist dem Mehrwegverpackungssystem zugeordnet. Lieferumfang: Scherenlagerkappe K130

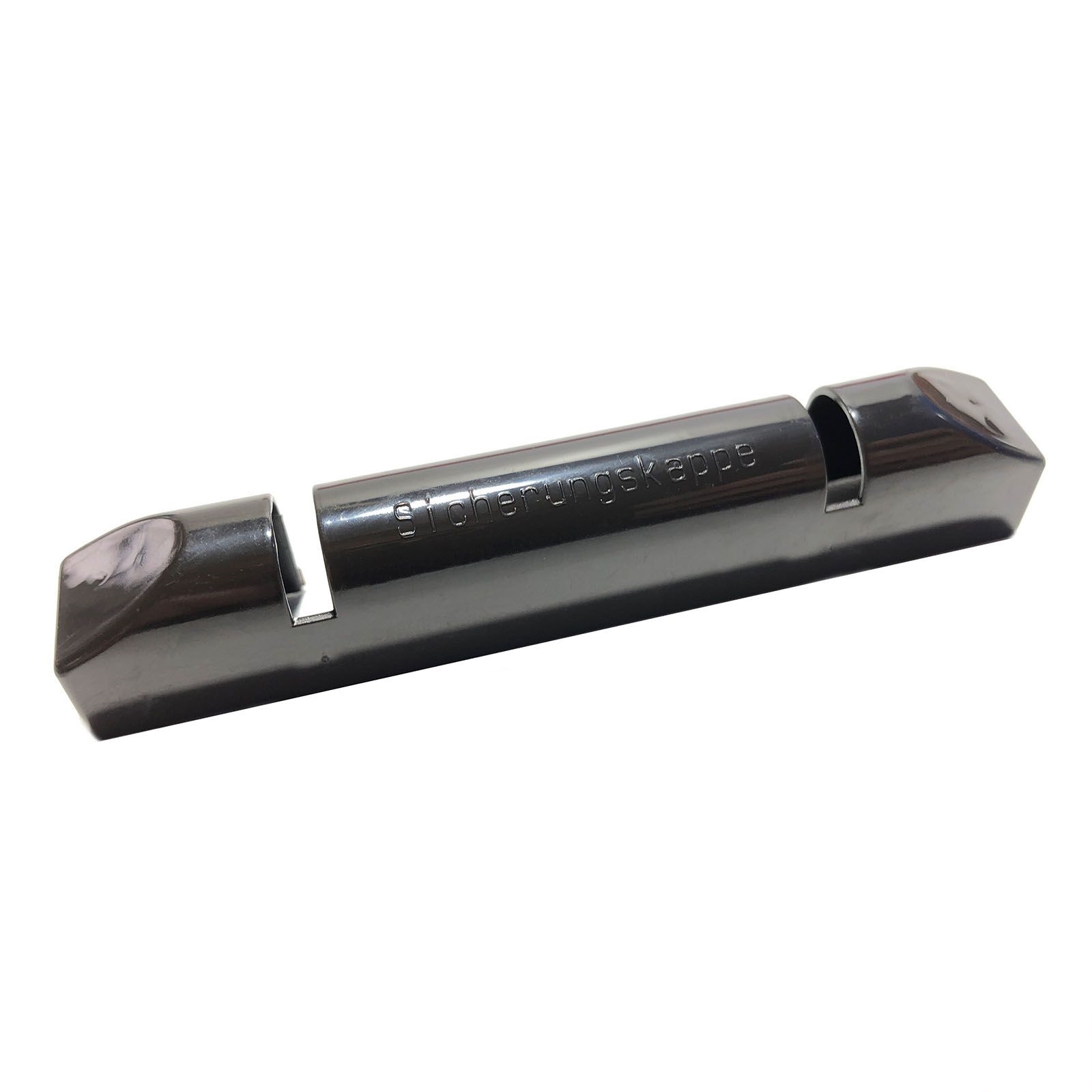

Original WINKHAUS Scherenlagerkappe / Sicherungskappe SPWS – PILOT Serie – braun Diese Sicherungskappe wird auf das Scherenlager SPWS (siehe Bild (weiße Kappe als Beispiel)) gesetzt. Produktmaße: 13 mm x 88 mm (BxH) Gabelweite: 43 mm Lieferumfang: – Scherenlagerkappe SPWS braun Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung! Hinweis: Der Artikel ist unbenutzt, kann aber aufgrund der braunen Oberfläche feine Kratzer aufweisen!
