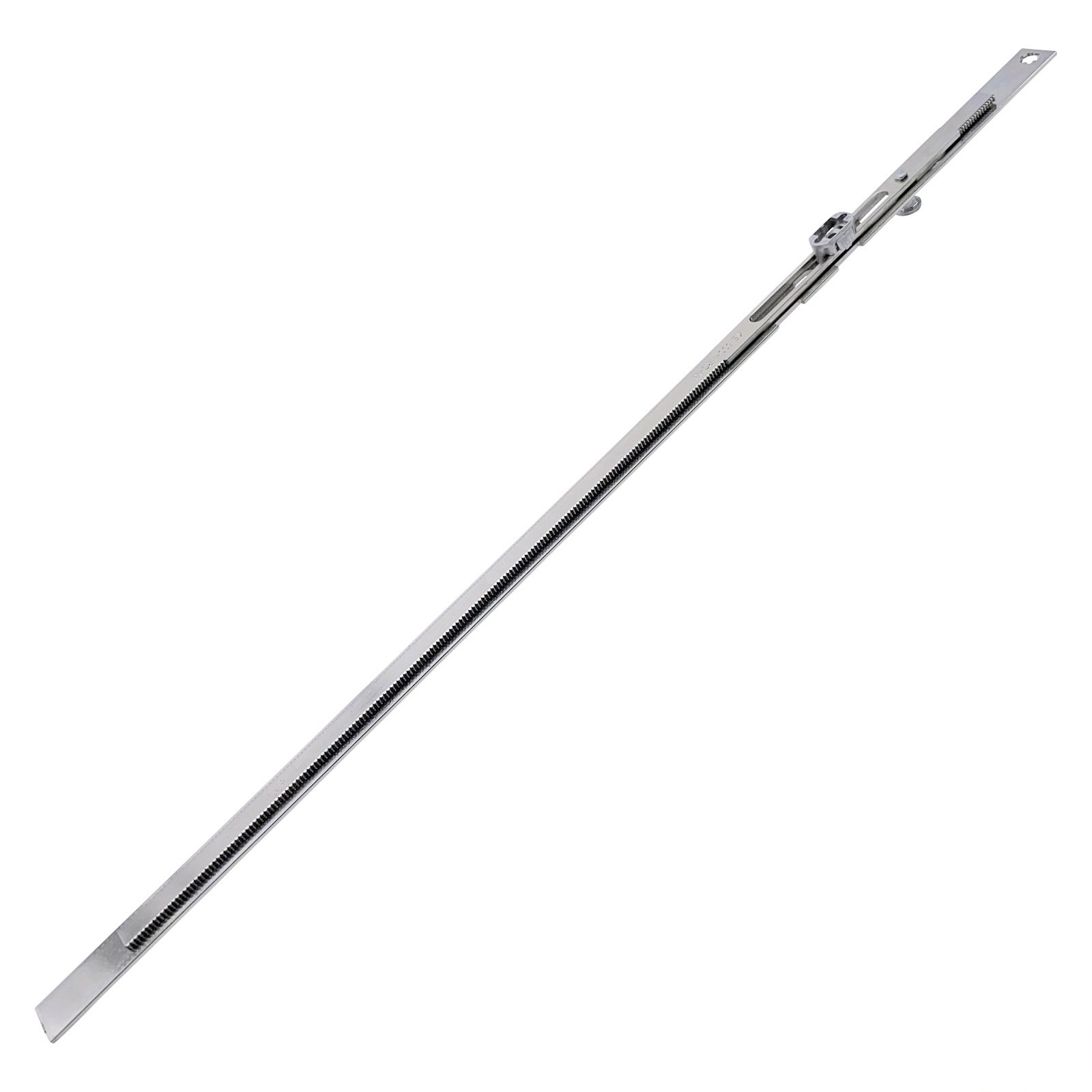

Winkhaus Koppelelement KE.500-1.RC-N aus der Beschlagserie activPilot.Herstellernummer: 5099313 “KOPPELELEMENT KE.500-1.RC-N” Produktmerkmale:– Rechts und links verwendbar– Stulpbreite 16 mm– In der Beschlagnut klemmbar– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Senkrecht und waagerecht verwendbar– Mittenfixierung löst sich selbstständig durch Eindrehen der Beschlagschraube– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen Die Bezeichnung “KE 500-1 RC-N” ist auf der Schiene eingraviert.

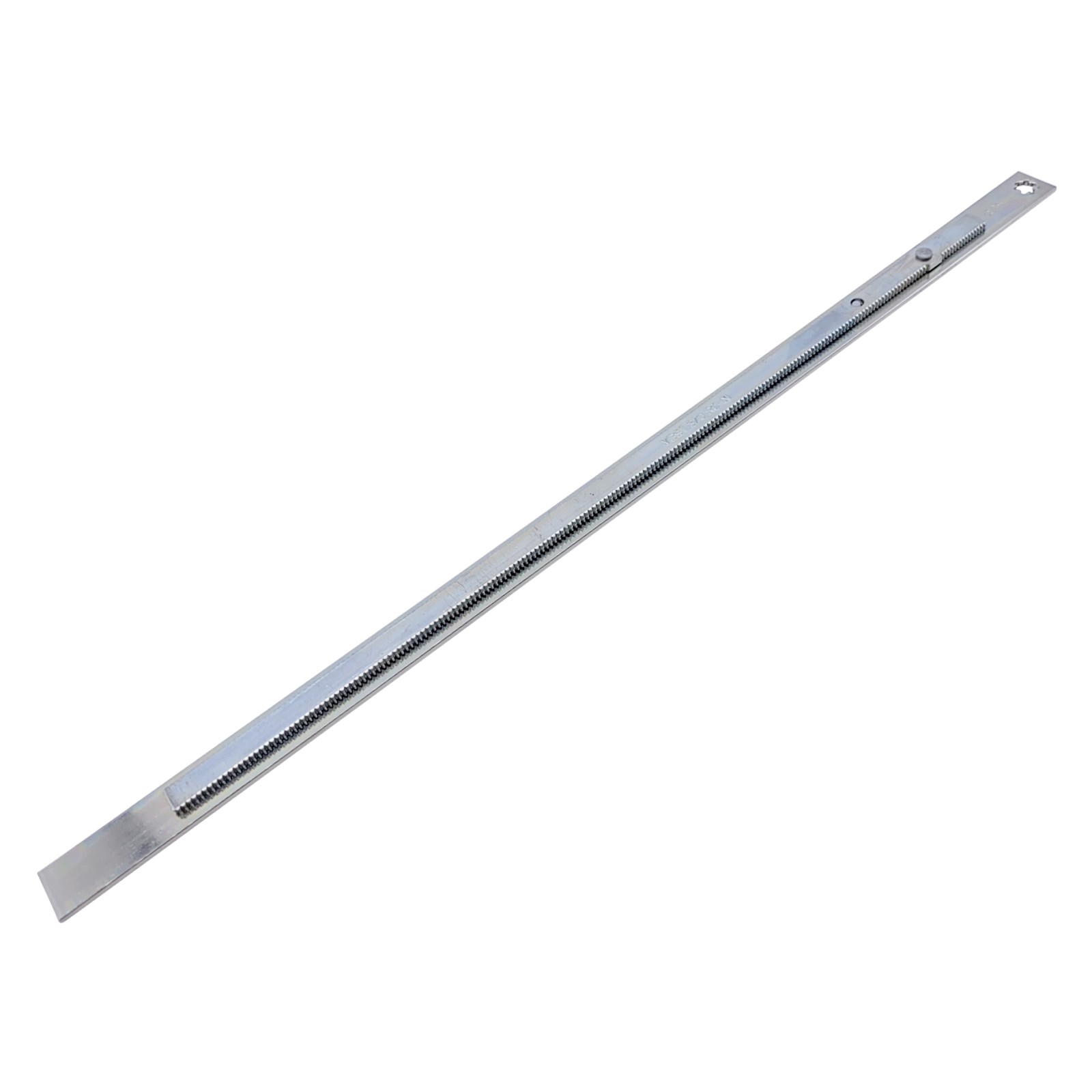

Winkhaus Verbindungsstück VBST.370.RC-N aus der Beschlagserie activPilot. Herstellernummer: 5043231 “VERBINDUNGSSTÜCK VBST.370.RC-N” Produktmerkmale: – Verbindung von zwei Zahnschuhen, z.B. Eckumlenkung E1 mit einer Mittenverriegelung MK – in der Beschlagnut klemmbar – Mittenfixiert – Ablängbereich 250 mm – Bauteillänge 370 mm Die Bezeichnung “VBST 370 RC-N” ist auf der Schiene eingraviert.

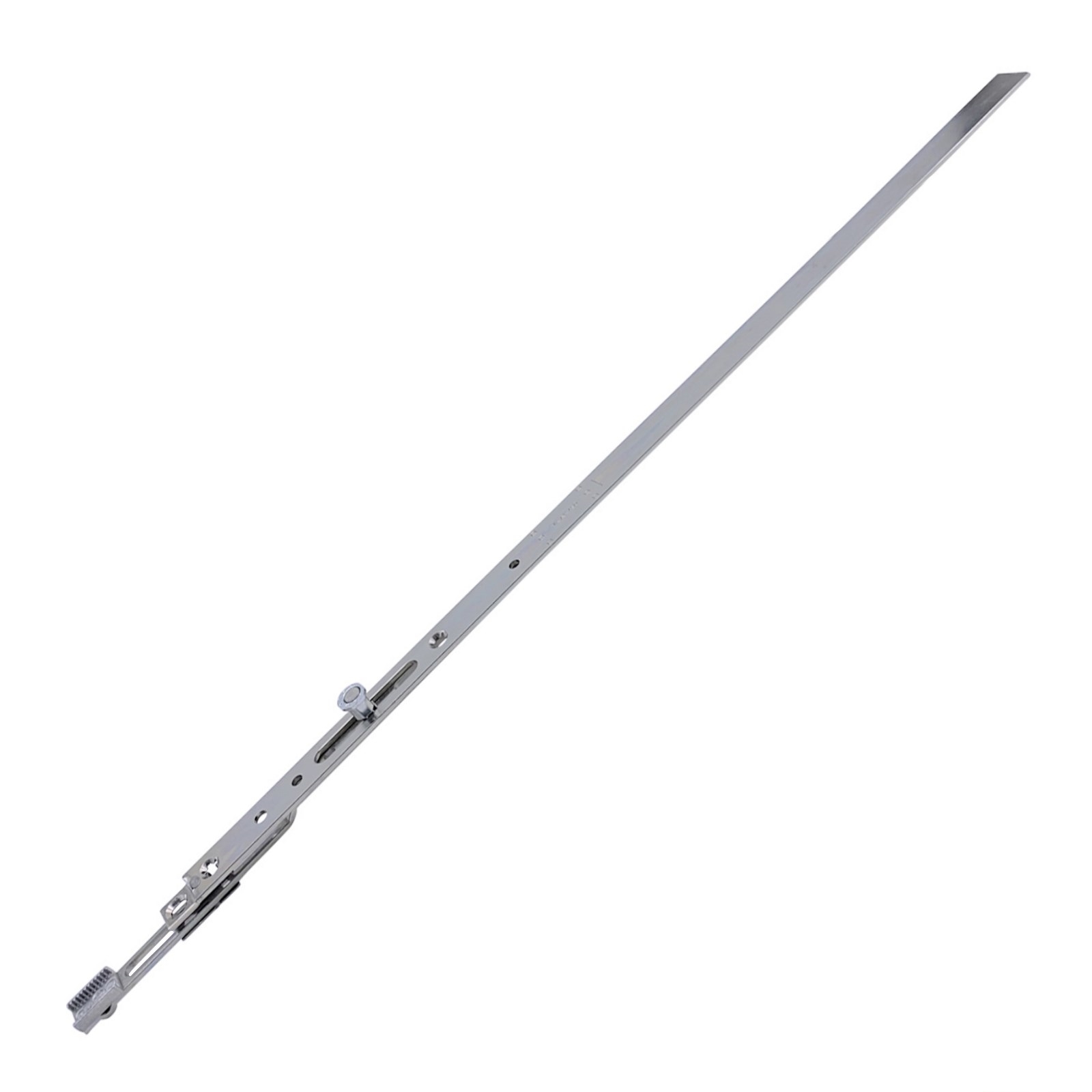

Winkhaus Verlängerungsschiene VK.AK.450-1 aus der Beschlagserie activPilot. Herstellernummer: 5002559 “VERLÄNGERUNGSSCHIENE VK.AK.450-1” Produktmerkmale: – Dient zum Positionieren eines Verschlußpunktes nahe dem Flügellager (verwendbar bis WK2/RC 2/RC 2N) – Senkrecht und waagerecht verwendbar – mit der Winkhaus Standardverzahnung koppelbar – In der Beschlagnut klemmbar – Rechts und links verwendbar – Bauteillänge 450 mm – Ablängbereich 250 mm – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “VK AK 450” ist auf der Schiene eingraviert.

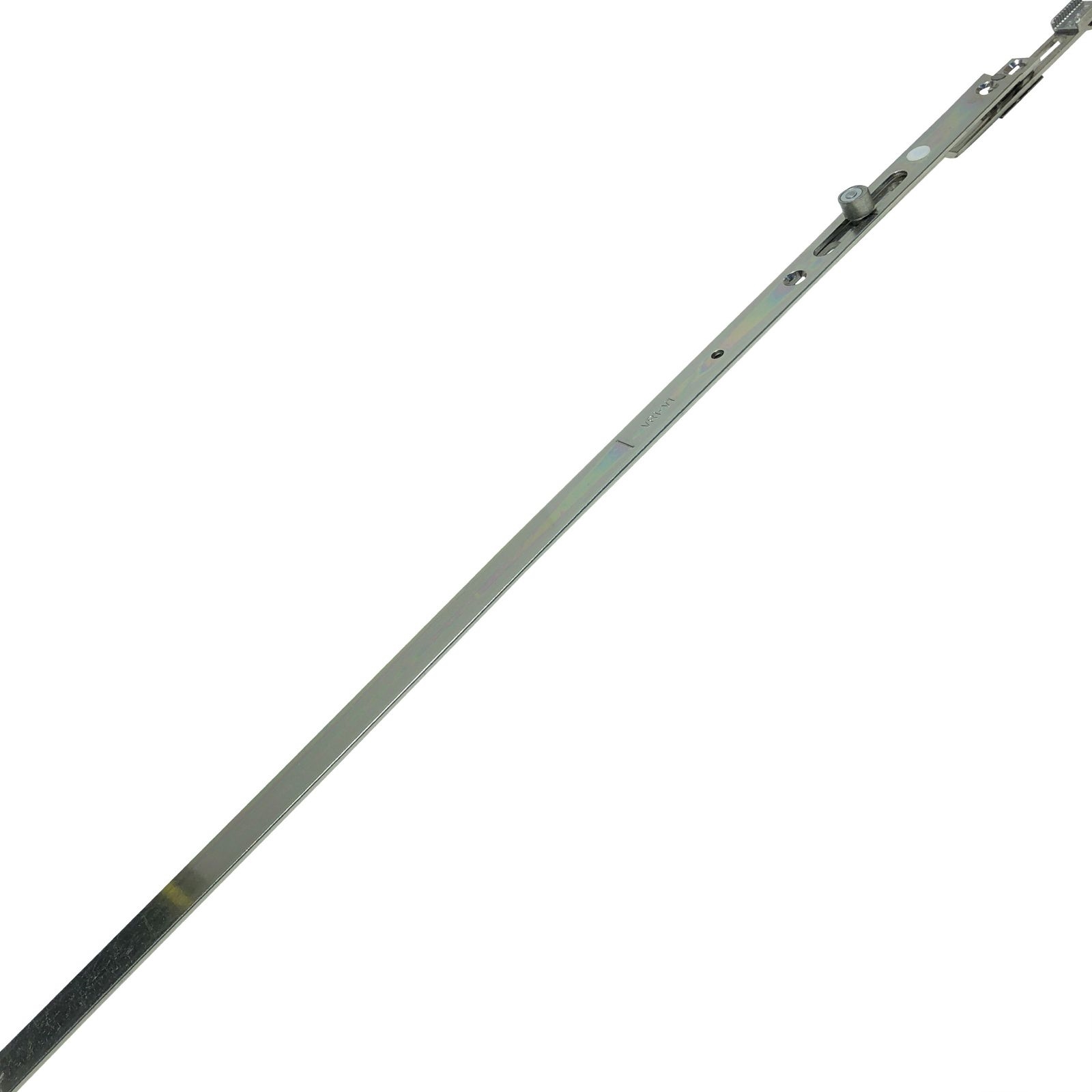

Winkhaus Verlängerungsschiene VR/1 SL zur Verbindung zwischen Verzahnungsenden und Standardverzahnung der Beschlagserien autoPilot / activPilot. Herstellernummer: 1794447 “VERLÄNGERUNGSSCHIENE VR/1 SL” Produktmerkmale: – links und rechts verwendbar – Schließzapfen als von Hand verstellbarer Rastexzenter – Mittenfixierung – Ablängbereich 250 mm – Stulpbreite 16 mm – zur Verbindung zwischen Verzahnungsenden und Standardverzahnung – senkrecht und waagerecht verwendbar Anwendungsbereich: 200 – 450 mm Die Bezeichnung “VR1-V1” ist auf der Schiene eingraviert.

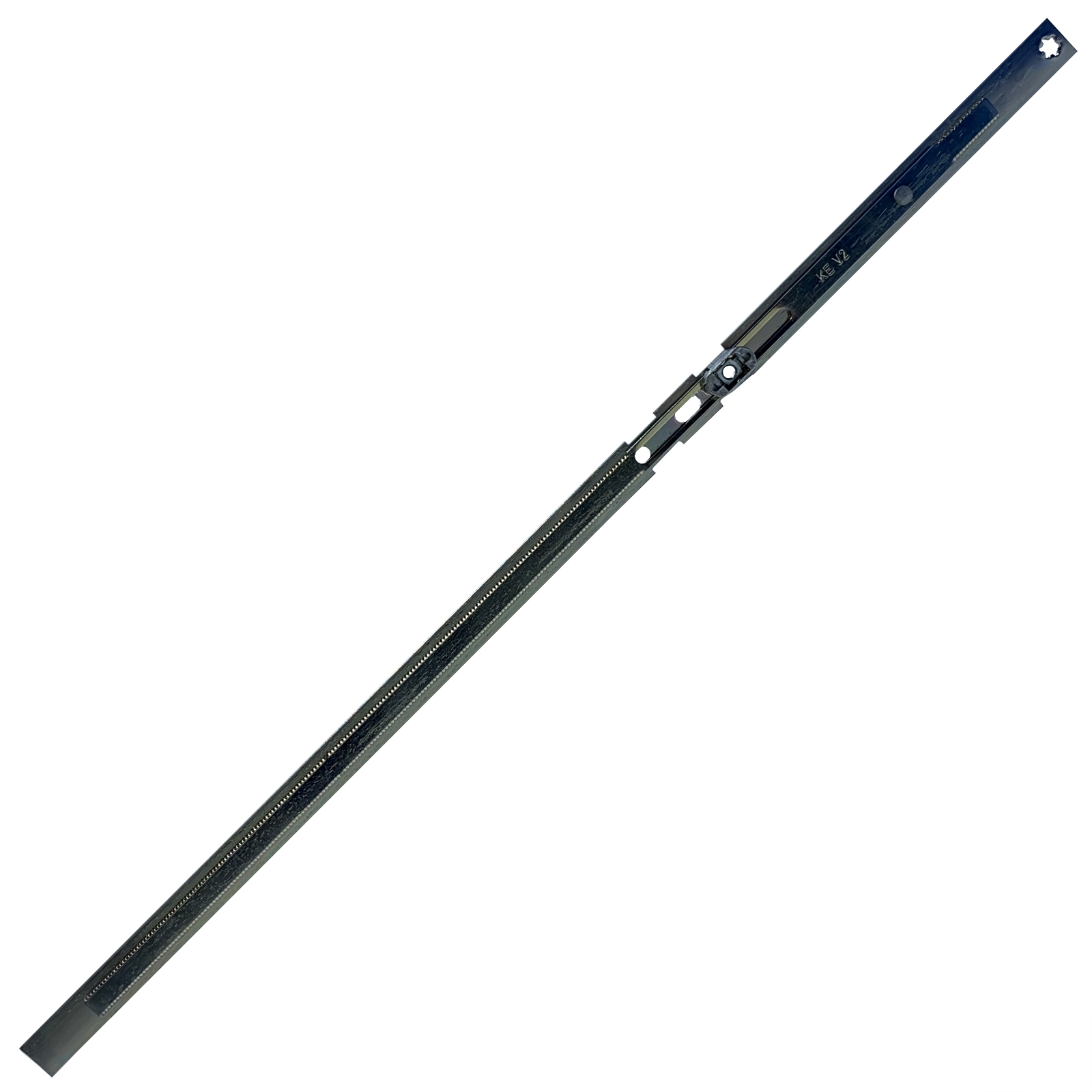

Winkhaus Koppelelement KE SL aus der Beschlagserie activPilot. Herstellernummer: 4982891 “KOPPELELEMENT KE SL” Produktmerkmale: – Einsatzbereich: Verbindung von zwei Verzahnungsenden, z. B. Eckumlenkung E1 mit einer Mittenverriegelung MK – Rechts und links verwendbar – Stulpbreite 16 mm – In der Beschlagnut klemmbar – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Senkrecht und waagerecht verwendbar – Mittenfixierung löst sich selbstständig durch Eindrehen der Beschlagschraube – Ablängbereich 250 mm – Bauteillänge 510 mm Anwendungsbereich: 200 – 450 mm Die Bezeichnung “KE SL” ist auf der Schiene eingraviert.

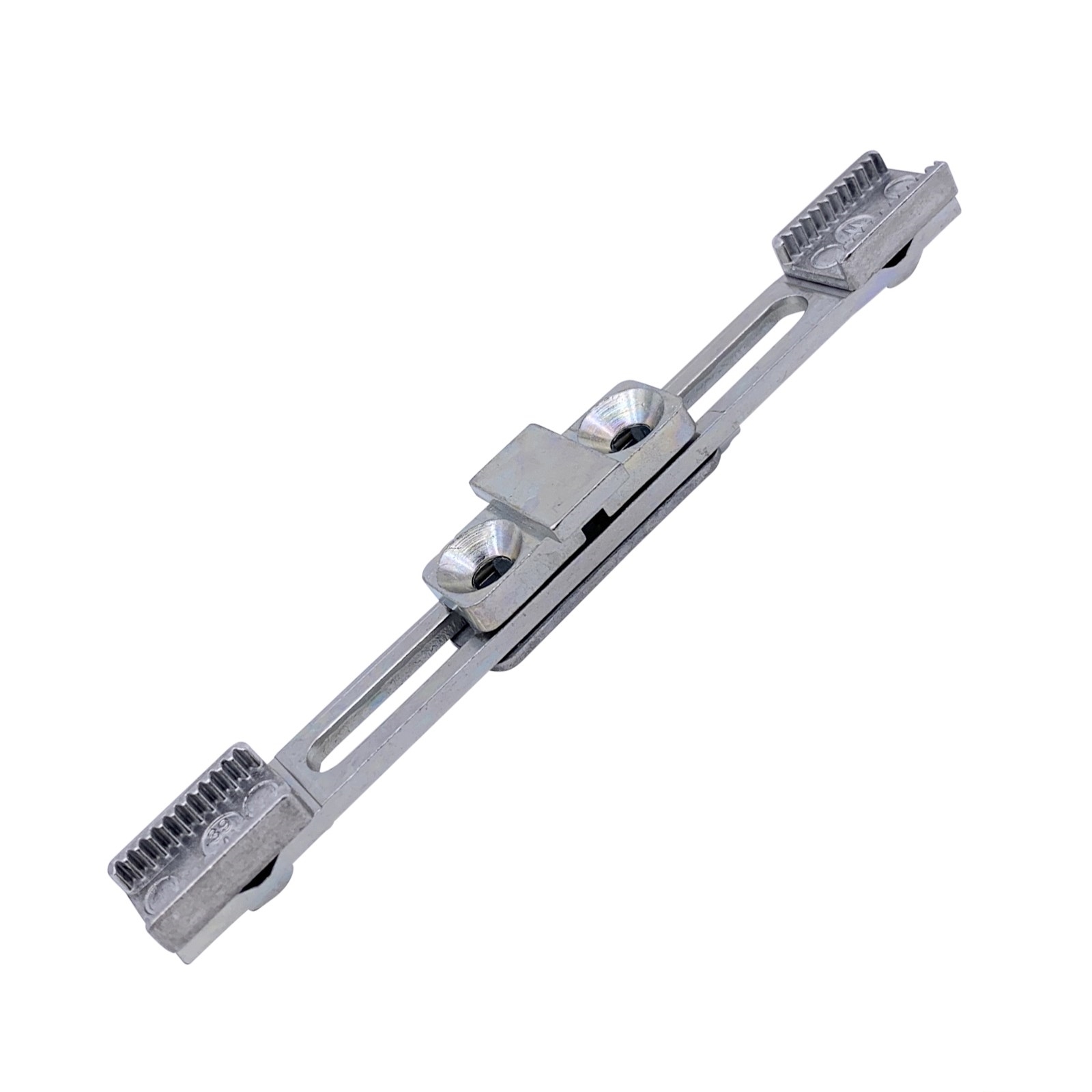

Winkhaus Verbindungsstange R SL aus der Beschlagserie activPilot. Herstellernummer: 1883280 “VERBINDUNGSSTANGE R SL” Produktmerkmale: – Dient zur Verbindung zweier Langteile mit Verzahnung

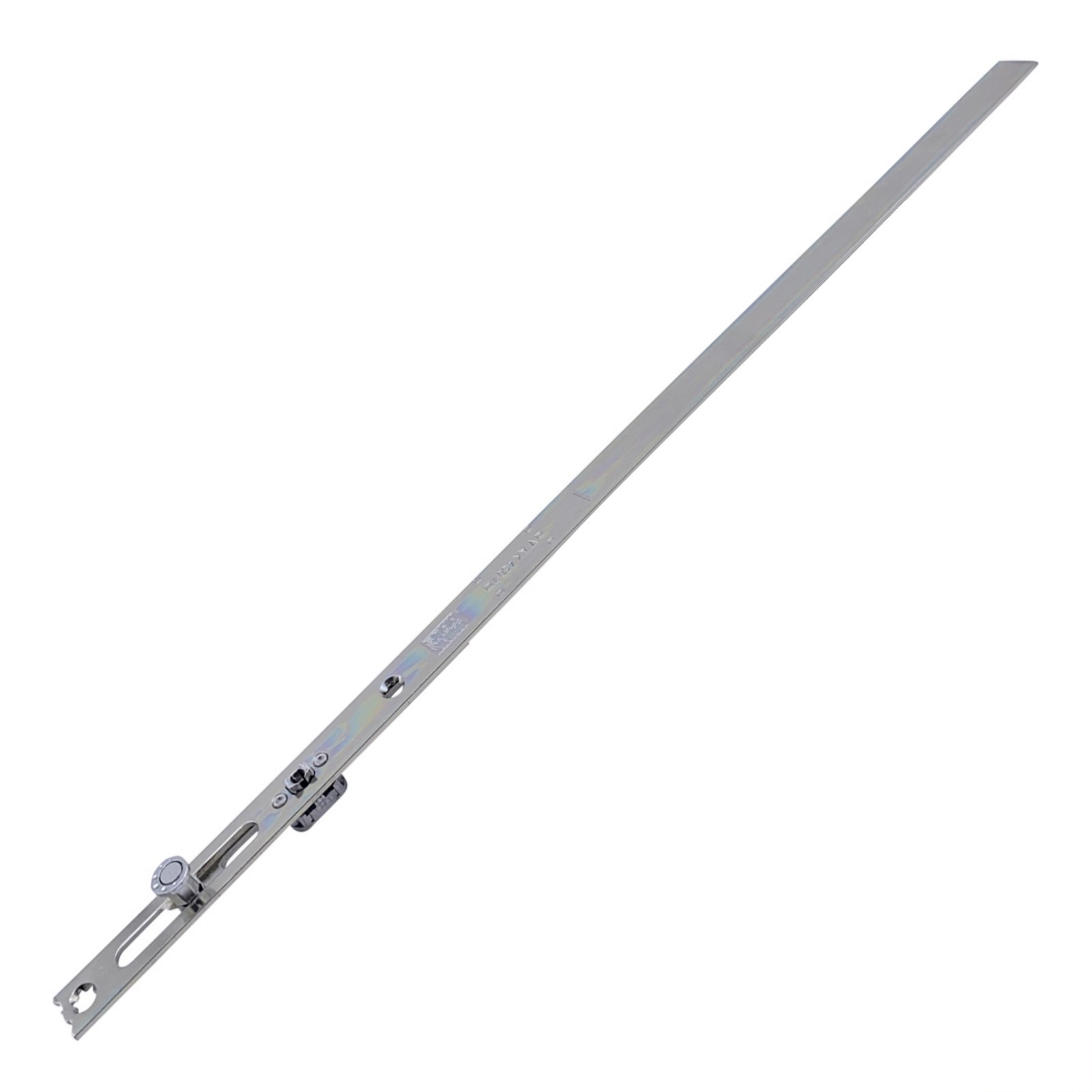

Winkhaus Verlängerungsschiene V.AK.450-1 aus der Beschlagserie activPilot. Herstellernummer: 4942706 “VERLÄNGERUNGSSCHIENE V.AK.450-1” Produktmerkmale: – Dient zum Positionieren eines Verschlußpunktes nahe dem Flügellager (verwendbar bis WK2/RC 2/RC 2N) – Senkrecht und waagerecht verwendbar – Nicht verlängerbar – In der Beschlagnut klemmbar – Rechts und links verwendbar – Bauteillänge 450 mm – Ablängbereich 250 mm – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “V AK 450-1” ist auf der Schiene eingraviert.
Winkhaus Verlängerungsschiene VS.U.360-1 Silber Herstellernummer: 5031622 „Verlängerungsschiene VS.U.360-1“ Funktionsweise: Ermöglicht Verlängerung der Schienenführung Ausführung mit Rundbolzen als Verschlusspunkt Koppelstelle mit Zahnschuh und Zahnstange Anschlagseite variabel: DIN links und rechts Die Verlängerungsschiene VS.U.360-1 gehört zur proPilot Serie und wird bei aufliegenden Bandseiten in Kunststofffenstern eingesetzt. Das Bauteil ist für den Einsatz in Dreh-Kipp-Beschlägen konstruiert und bietet eine einstellbare Stulplänge zwischen 175 mm und 360 mm. Die Oberfläche ist verzinkt und silberfarben ausgeführt. Lieferumfang: Verlängerungsschiene VS.U.360-1

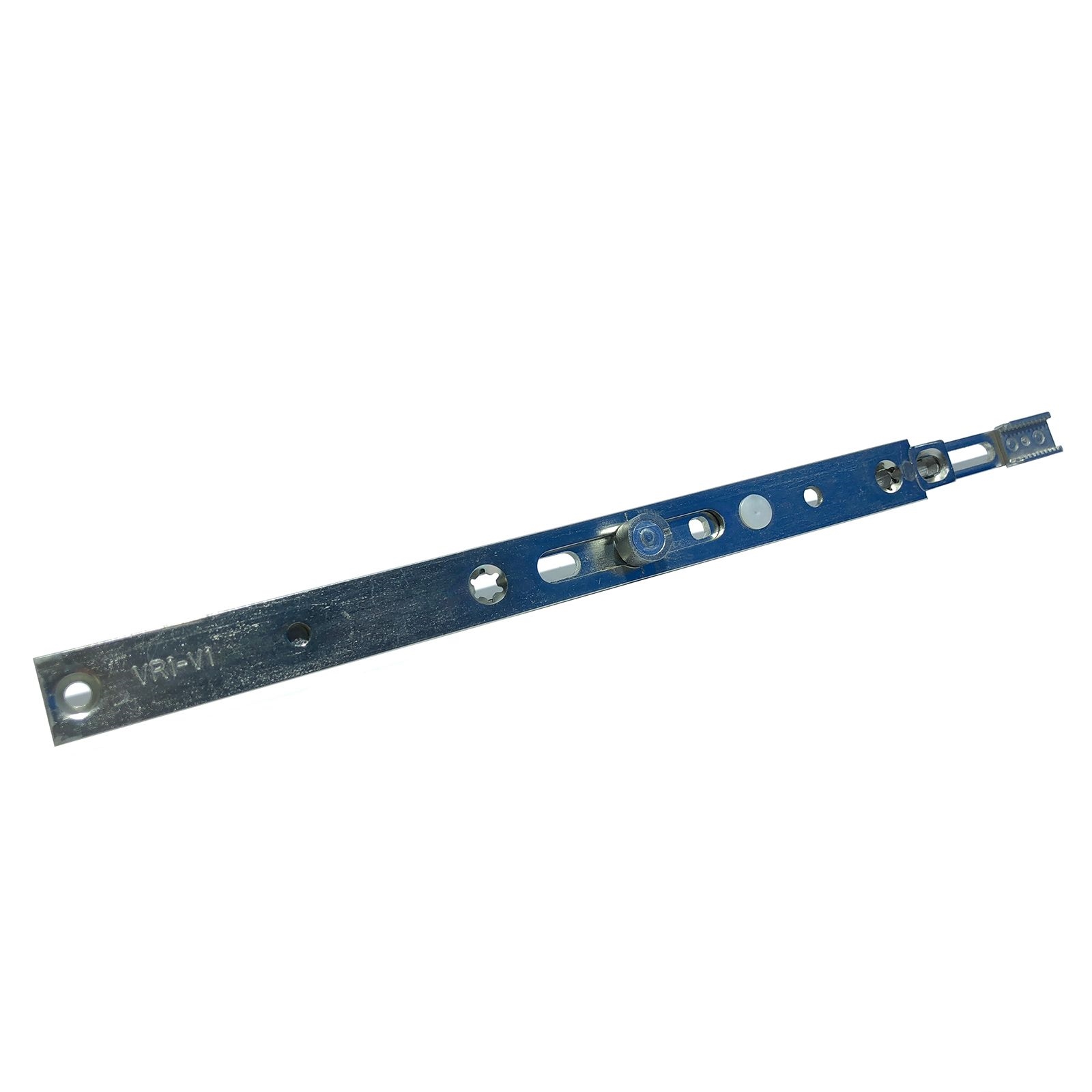

Winkhaus Verlängerungsschiene VR 1/200 links und rechts verwendbar Produktbeschreibung: Schließzapfen als von Hand verstellbarer Rastexzenter Stulpbreite 16 mm Mittenfixierung Anwendungsbereich: 200 mm Es handelt sich hier um die kurze Version der VR 1. Die VR 1/200 kann nicht mehr gekürzt werden, sondern ist nur für den 200 mm Anwendungsbereich verwendbar!
Winkhaus Koppelelement KE.500-1.SO.RC-N aus der Beschlagserie activPilot. Herstellernummer: 5043230 “KOPPELELEMENT KE.500-1.SO.RC-N” Produktmerkmale: – Rechts und links verwendbar – Stulpbreite 16 mm – In der Beschlagnut klemmbar – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Senkrecht und waagerecht verwendbar – Mittenfixierung löst sich selbstständig durch Eindrehen der Beschlagschraube – Mit aufgeschweißtem Sicherheitsschließblech Die Bezeichnung “KE 500-1 RC-N” ist auf der Schiene eingraviert.
