Winkhaus Stulpflügelgetriebe GZKX-N 3 – aus der Produktlinie autoPilot Progress – ALTERNATIVEfür konstanten Griffsitzfür 2 öffnende Stulp-Fenster/-Türen bei gegenüberliegender Beschlagnut– Anschluss- und Verriegelungspunkte abgestimmt auf Getriebeschienen GXK -D15,5 /-D 8,5 und -D 25 mm– mit Bedienungshebel bei gleichläufigem Getriebe– mit aufgenietetem & verschraubtem Schließblech für Rastexzenterbolzen (kein Pilzkopf!)Wichtige Montagehinweise zwecks Kompatibilität:Es handelt sich hier um eine von uns selbst angefertigte Alternative für das GZKX-N 3 SEF 2, welches nicht mehr hergestellt wird. Die Alternative wurde so angefertigt, dass sie 1:1 eingesetzt werden kann, ohne weiteren Aufwand betreiben zu müssen. Lediglich manche Bohrlöcher haben eine andere Position, was jedoch keine Probleme bei der Montage verursacht.In einigen Fällen wurden auf dem GZKX-N3 Zusatzbauteile montiert, z.B. Balkontürschnäpper, Auflaufstützen, die auf der Alternative nicht mehr verwendet werden können. Die Alternative dient dem einzigen Zweck, dass der Standflügel wieder korrekt verwendet werden kann.Beachten Sie bitte das fünfte Bild, wo zwei Zusatzbauteile auf der Getriebeschiene montiert sind (blau markiert). Sollte eines oder beide dieser Teile bei Ihnen auf der Getriebeschiene GXK 3/1 aus dem Gangflügel montiert sein, so müssen diese zwingend! entfernt werden, da die Alternative ansonsten platzbedingt nicht verwendet werden kann.
Original Winkhaus Stulpflügelgetriebe GZRH-T SL (silber-verzinkt) aus der Beschlagserie autoPilot.Herstellernummer: 2489786Spezifikation:Bauteiltyp: StulpgetriebeGetriebeart: Stulp-SchwenkhebelFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: mittigAbschließbar: neinAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 0Fenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutHubrichtung: gegenläufigGetriebehub: 19Klemmung: jaKoppelbar: jaGetriebeausführung: mehrteiligHinweis: Altersbedingt können Lagerspuren vorhanden sein, es handelt sich hierbei um einen Auslaufartikel.

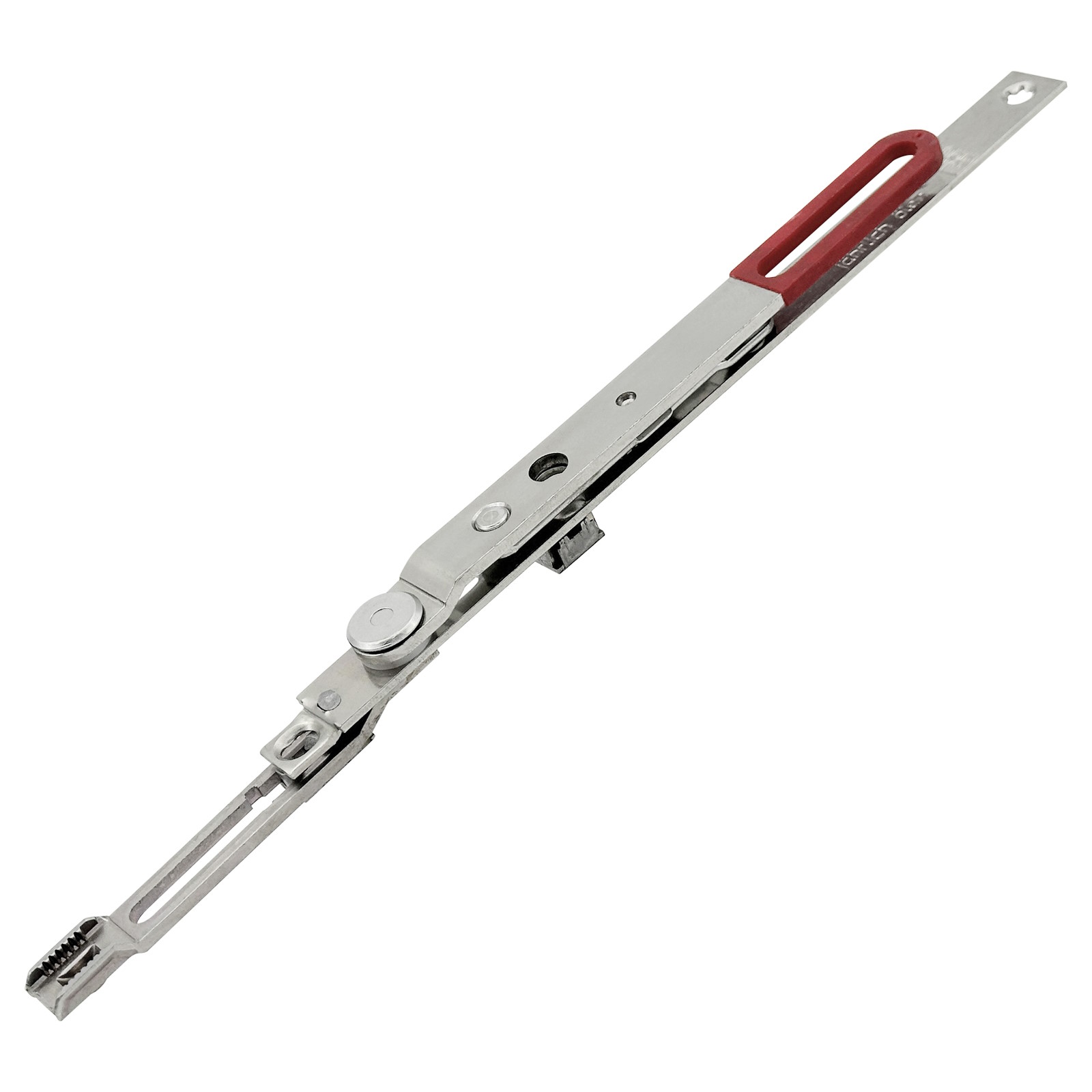

Original Winkhaus Stulpflügelgetriebe GZRH SL (silber-verzinkt) aus der Beschlagserie autoPilot.Herstellernummer. 2489743Spezifikation:Bauteiltyp: StulpgetriebeGetriebeart: Stulp-SchwenkhebelFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: mittigAbschließbar: neinAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 0Fenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutHubrichtung: gegenläufigGetriebehub: 19Klemmung: jaKoppelbar: jaGetriebeausführung: mehrteilig Hinweis: Es handelt sich hierbei um Restbestände, altersbedingt können Lagerspuren vorhanden sein.

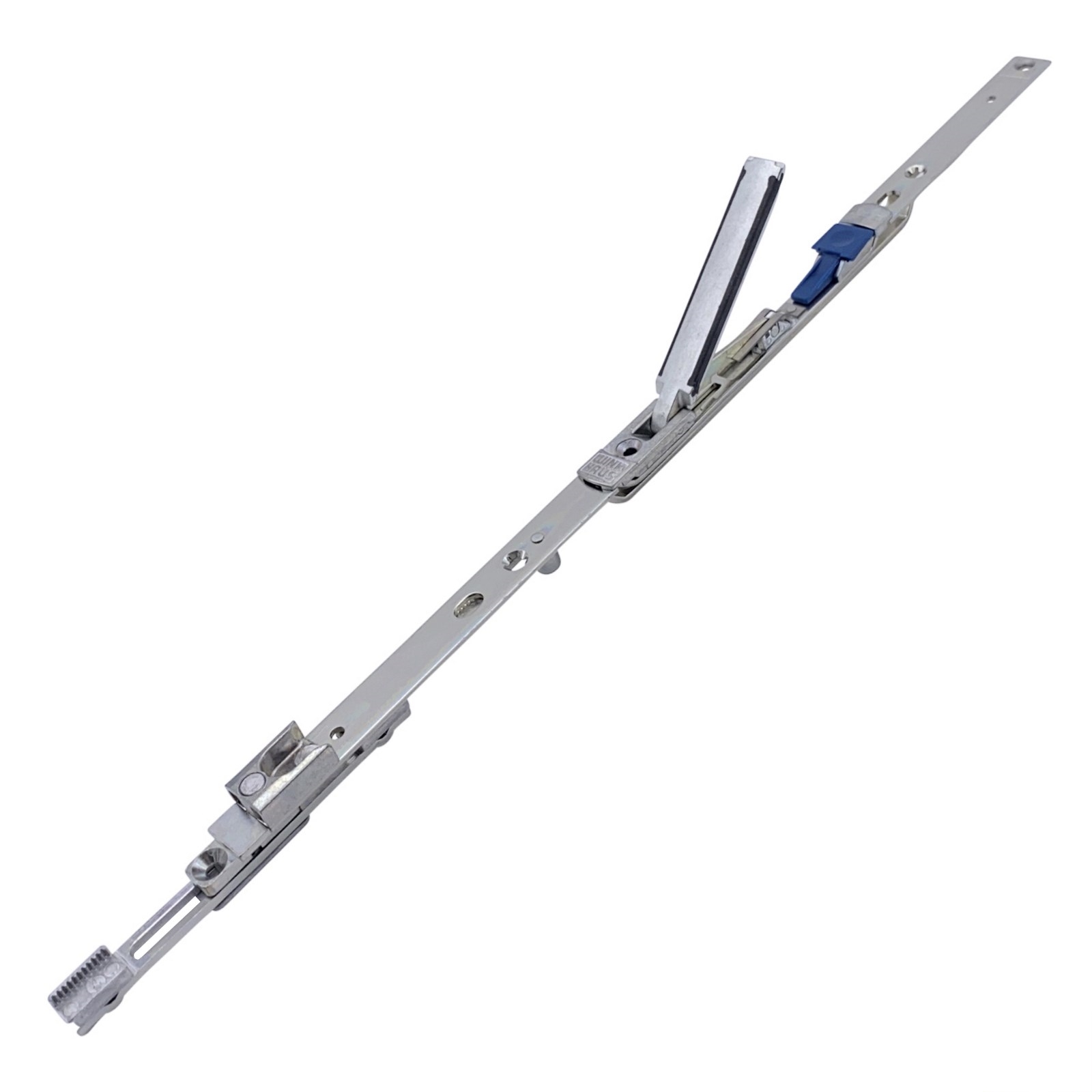

WINKHAUS Stulpflügelgetriebe GZKX-N 2 SEF 2 – Alternative / Eigenbau! für konstanten Griffsitz für 2 öffnende Stulp-Fenster/-Türen bei gegenüberliegender Beschlagnut – Anschluss- und Verriegelungspunkte abgestimmt auf Getriebeschienen GXK -D15,5 /-D 8,5 und -D 25 mm – mit Bedienungshebel bei gleichläufigem Getriebe – mit aufgeschweißtem Schließblech – Schließblech ALS-WSK 21 für Auflaufstütze ALS-FSS ab der Größe GZKX-N 2 nachrüstbar Die aufgeschweißten Schließbleche werden wie folgt bezeichnet: … SEF 2 = Schließblech für Rastexzenter Hinweis: Es handelt sich hier um eine von uns selbst angefertigte Alternative für die GZKX-N 2 SEF 2, welche nicht mehr hergestellt wird. Die Alternative wurde so angefertigt, dass sie 1:1 eingesetzt werden kann, ohne weiteren Aufwand zu betreiben. Lediglich manche Bohrlöcher haben eine andere Position, was jedoch keine Probleme bei der Montage verursacht. Der Bedienhebel hat nun eine andere Position und Bauart, welcher im Falle eines Defekt / Bruchs sogar gewechselt werden könnte! WICHTIG: Die Alternative kann nicht korrekt verwendet werden, falls zusätzliche Bauteile auf der originalen GZKX-N 2 verwendet wurden (z.B. Balkontürschnäpper, Auflaufstützen), da hierfür kein Platz mehr vorhanden ist! Nur ohne zusätzliche Bauteile verwendbar!!

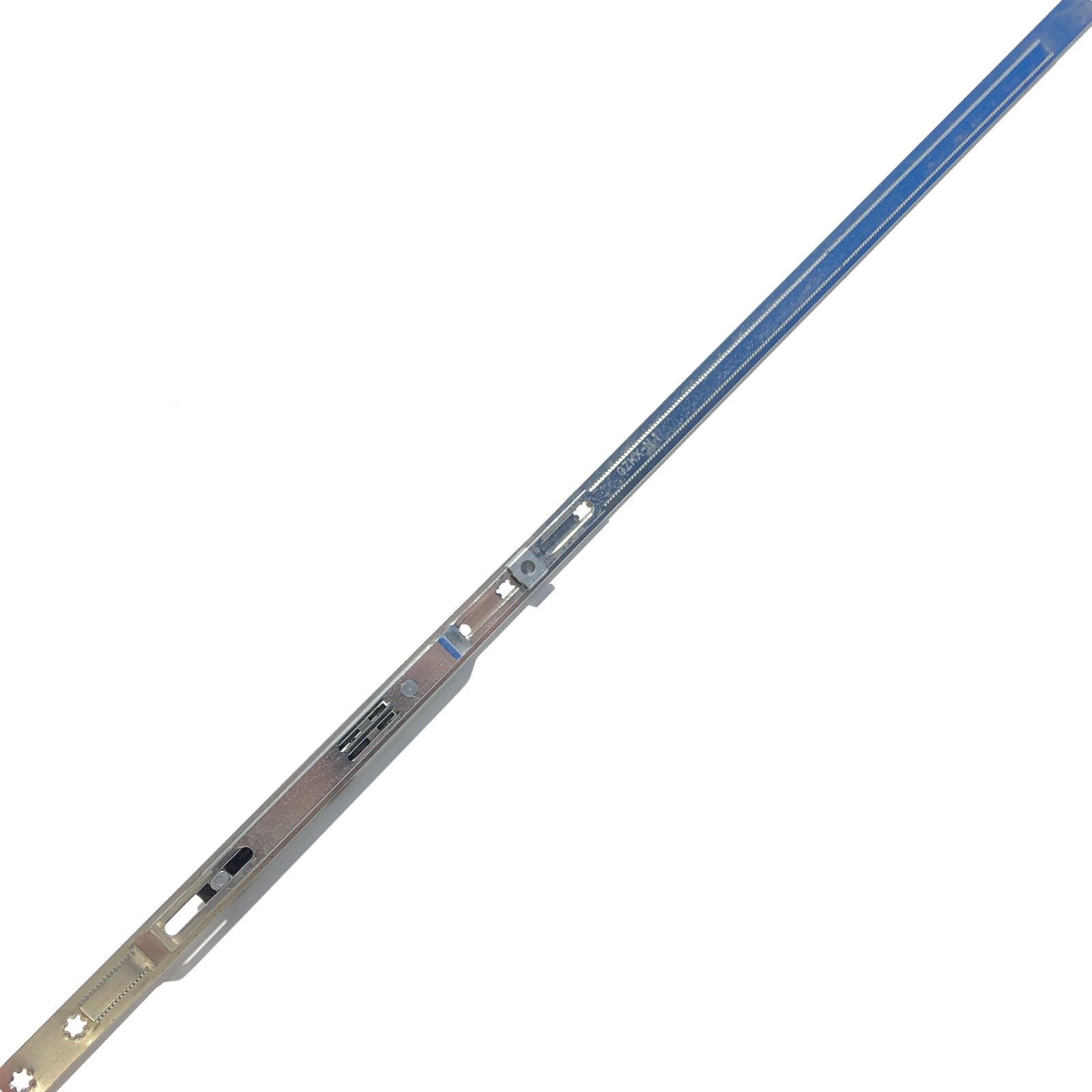

Original WINKHAUS Stulpflügel-Getriebeschiene GZKX-N 1 in Silber für konstanten Griffsitz für 2 öffnende Stulp-Fenster/-Türen bei gegenüberliegender Beschlagnut – Anschluss- und Verriegelungspunkte abgestimmt auf Getriebeschienen GXK -D15,5 /-D 8,5 und -D 25 mm – mit Bedienungshebel bei gleichläufigem Getriebe Es handelt sich um einen Auslaufartikel – nur solange der Vorrat reicht. Bitte achten Sie vor dem Kauf darauf, ob die Einprägung dieses Artikels mit Ihrer Stulpflügel-Getriebeschiene übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.
