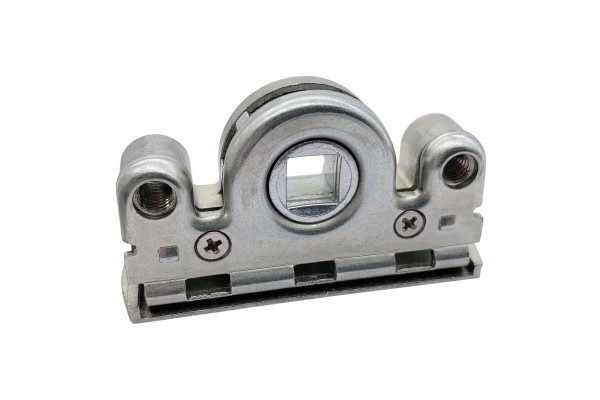

Winkhaus Getriebe Getriebeschloss Schneckengehäuse schraubbar Dieses Getriebeschloss eignet sich perfekt zur Reparatur jeglicher Winkhaus Getriebeschienen, bei denen das verbaute Schneckengehäuse durch langjährige Nutzung verschlissen, bzw. gebrochen ist. Durch diesen Verschleiß kann keine ordnungsgemäße Schaltung des Fenstergriffs mehr durchgeführt werden. Schaffen Sie sich mit unserem überarbeiteten Winkhaus Getriebeschloss, bestehend aus 2 Getriebewangen, Zahnrad und zwei Schrauben schnelle Abhilfe und reparieren Sie Ihr defektes Getriebe innerhalb weniger Minuten vor Ort! Unser Winkhaus Getriebeschloss wird durch hochpräzise CNC-Maschinen überarbeitet und ein schraubbares Gewinde gebohrt. Durch die perfekte Präzision erhalten Sie, im Gegensatz zu anderen Mitbewerber-Produkten, eine durchgehend gleiche und erstklassige Qualität. Zusätzlich und exklusiv bei uns, wird das Getriebeschloss für die alten Pilot-Getriebeschienen (ab 1978) optimiert, ohne nacharbeiten zu müssen. Dies spart Zeit und Probleme bei der Reparatur. Anleitung: 1) Defektes Getriebeschloss Ihrer Getriebeschiene demontieren/entfernen. Die Verschlussbolzen, auch Rastexzenterbolzen oder Pilzköpfe genannt, müssen nach/vor der Demontage des defekten Schneckengehäuses mittig positioniert werden (Zustand: Fenster offen). Dieser Zustand muss zwingend beibehalten werden, damit die Reparatur korrekt durchgeführt werden kann (siehe Bilderanleitung, Punkt 1). Je nach Art der Getriebeschiene hat Ihre Schiene 0, 1, 2, 3 oder 4 Bolzen. Bei 0 Bolzen muss die Vernietung an dieser Stelle mittig positioniert werden. 2) Positionieren der großen Getriebewange an der betroffenen Stelle. 3) Zahnrad mit dem großen Zahn nach oben zeigend in die Getriebewange einsetzen. Der untere Teil des Zahnrads sollte in zwei der vorhandenen Löcher einlaufen. 4) Positionieren der kleinen Getriebewange auf das Zahnrad und die große Getriebewange. 5) Beide mitgelieferten Schrauben in die beiden vorhandenen Gewinde / Aussparungen verschrauben. Die Getriebeschiene ist nun repariert. 6) Einbau der reparierten Getriebeschiene ins Fenster. Mit dem Fenstergriff mehrmals eine Schaltung durchführen, um zu sehen, ob die Verkettung der Getriebeschiene mit den weiteren Bauteilen, funktioniert. Bei der ersten Schaltung des Griffs kommt es in der Regel zu einem leichten Knacken, da sich die Schaltsperre, welche eine korrekte Platzierung des Zahnrads bei der Reparatur vereinfacht, ablöst. Im Reparatursatz enthalten: – Schneckengehäuse (1 große Wange, 1 kleine Wange) – Zahnrad (leicht mit weißem Schmierfett versehen, um den Verschleiß gering zu halten) – 2 Edelstahlschrauben   Dieser Reparatursatz ist verwendbar für folgende Winkhaus Getriebeschienen: – GPM: z.B. GPM 1000, GPM 1050, GPM 1150, GPM 1300, GPM 1600, GPM 1800, GPM 2300 – GPK: z.B. GPK 500, GPK 650, GPK 875, GPK 1100, GPK 1325, GPK 1550, GPK 1775, GPK 2000, GPK 2225 – GPKES: z.B. GPKES 650, GPKES 875, GPKES 1100, GPKES 1325, GPKES 1550, GPKES 1775, GPKES 2000, GPKES 2225 – GPKBS: z.B. GPKBS 650, GPKBS 875, GPKBS 1100, GPKBS 1325, GPKBS 1550, GPKBS 1775, GPKBS 2000, GPKBS 2225 – GVM: z.B. GVM 290, GVM 450, GVM 650, GVM 950, GVM 1350, GVM 1850, GVM 2350 – GVK: z.B. GVK 650, GVK 875, GVK 1100, GVK 1325, GVK 1550, GVK 1775, GVK 2000, GVK 2225 – GRM: z.B. GRM 550, GRM 920S, GRM 1050, GRM 1150, GRM 1300, GRM 1400, GRM 1600, GRM 1800, GRM 2300 – GRK: z.B. GRK 460, GRK 650, GRK 700, GRK 875, GRK 1100, GRK 1325, GRK 1550, GRK 1775, GRK 2000, GRK 2225 – GXM: z.B. GXM 1, GXM 2, GXM 3, GXM 795, GXM 1000, GXM 1095, GXM 1245 – GXK: z.B. GXK 1, GXK 2, GXK 3 – GAM: z.B. GAM 800, GAM 1050, GAM 1400, GAM 1800, GAM 2300 – GAK: z.B: GAK 465, GAK 710, GAK 830, GAK 945, GAK 1100, GAK 1195, GAK 1325, GAK 1550, GAK 1775, GAK 1850, GAK 2000, GAK 2225, GAK 2450 – GK.U.: z.B. GK.U.575, GK.U.750, GK.U.925, GK.U.1100, GK.U.1275, GK.U.1450, GK.U.1625, GK.U.1800, GK.U.1975, GK.U.2150 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann! – GM.U.: z.B. GM.U.800, GM.U.1100, GM.U.1450, GM.U.1750, GM.U.2100 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann! – GVM.U.: z.B. GVM.U.400, GVM.U.600, GVM.U.800, GVM.U.1000, GVM.U.1200, GVM.U.1400, GVM.U.1600, GVM.U.1800, GVM.U.2000 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann!

Original WINKHAUS Balkontürschnäpper BK in Silber (SL) mit Schnäpperbolzen.Herstellernummer: 1793250 "BALKONTÜRSCHNÄPPER BK SL"Funktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel)Der Balkontürschnäpper BK ist universell einsetzbar und liegt von unten glatt auf. Sollte der Schnäpper nicht wie gewünscht aufliegen, so muss ggf. eigenständig unterfüttert werden. Winkhaus hat außerdem diverse "Formteile WSK" im Sortiment, die unter den BK SL montiert werden können und so ein bestimmtes Fensterprofil nachbilden.Produktmaße: 105 mm x 17 mm x 9 mm (LxBxH)Befestigungsabstand: 40 mmLieferumfang:– Balkontürschnäpper BK SL– Schnäpperbolzen

Original Winkhaus Balkontürschnäpperbolzen in Silber aus Zinkdruckguss.Herstellernummer: 5093620 “SCHNÄPPERBOLZEN BH-BK E” Funktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel)- Schnäpperbolzen ist konisch, sodass der Anpressdruck angepasst werden kann- Material: Zindruckguss Kompatibel mit..– allen Balkontürschnäppern von Winkhaus, Internorm (BK SL, WSK 52, WSK 60, WSK 61, WSK 121, WSK 144, BK 25, BK 219,…) Lieferumfang:– 1x Balkontürschnäpperbolzen

Original WINKHAUS Schließblech WSK 29Nfür Knipping Fenster Produktmaße:45 x 15,50 x 11,50 mm (LxBxH) Die Bezeichnung “WSK 29N” ist auf der Rückseite eingraviert. Auf der Vorderseite steht “Knipping”.

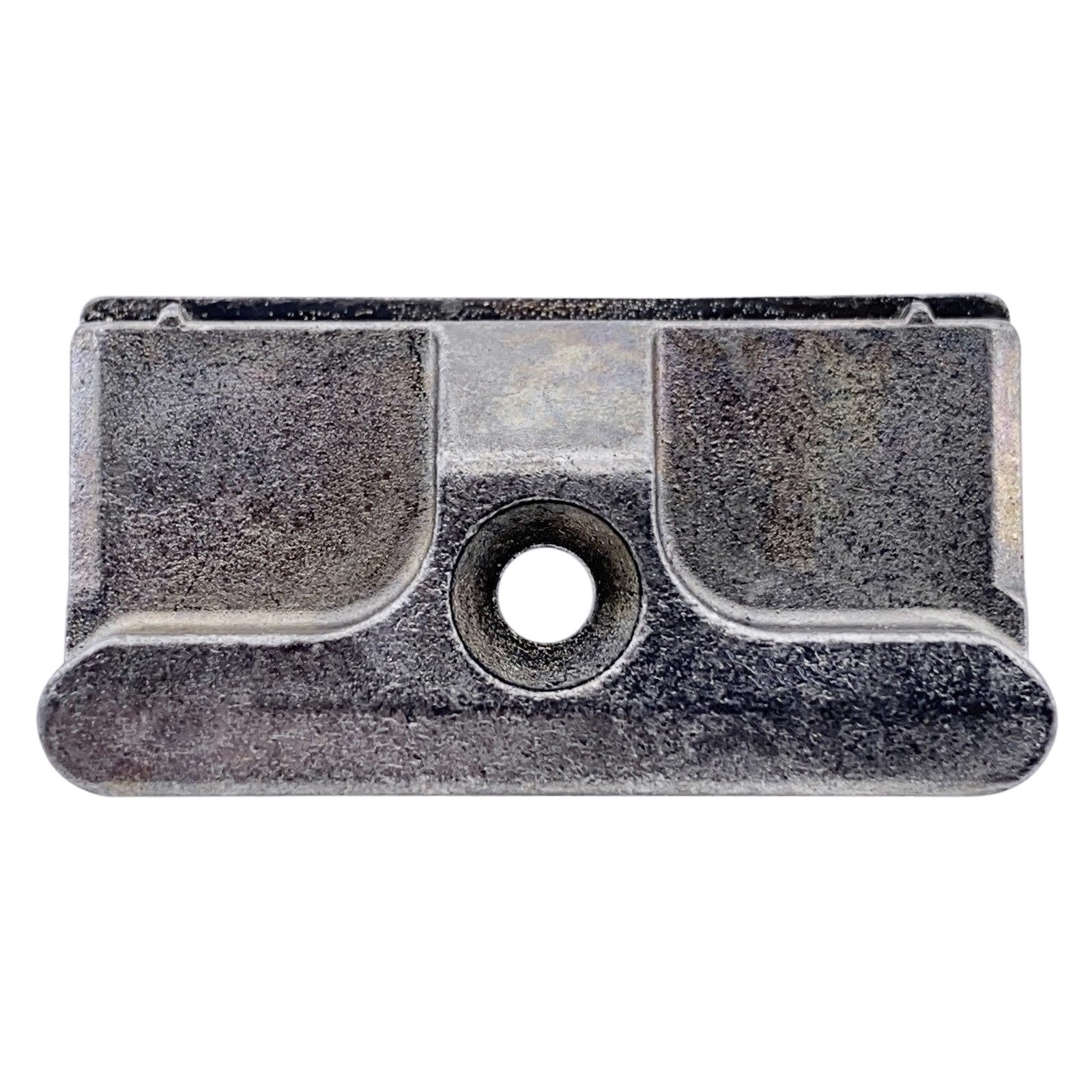

Original Winkhaus Schließblech WSK 192 aus der autoPilot & Pilot-SerieProduktbeschreibung:Bauteiltyp: SchließblechFensterwerkstoff: KunststoffNutmittenlage: 13  mmFalzluft: 12  mmAnschlagseite: DIN links 7 DIN rechtsÖffnungsart/Schaltfolge: Dreh-KippAnpressdruck: StandardSchließblechtiefe: 24  mmWerkstoff Schließbleche: ZinkdruckgussFarbe: silberOberfläche: verzinktSicherheitseignung: BasisBefestigungsart: FensterbauschraubeAnzahl Schraubenlöcher: 1Die Bezeichnung WSK192 ist auf der Rückseite eingraviert.

Original Winkhaus Kantenriegel KU4 Baureihe: Pilot Kann alternativ ebenfalls eingesetzt werden für: – Kantenriegel KU11 (baugleich) – Kantenriegel K1 (der KU4 ist deutlich länger, hier müssen Anpassungen vorgenommen werden!!) Maße: 16 x 185 mm, 30° mm Winkel unten. Die Bezeichnung KU4 ist auf der Rückseite eingraviert.

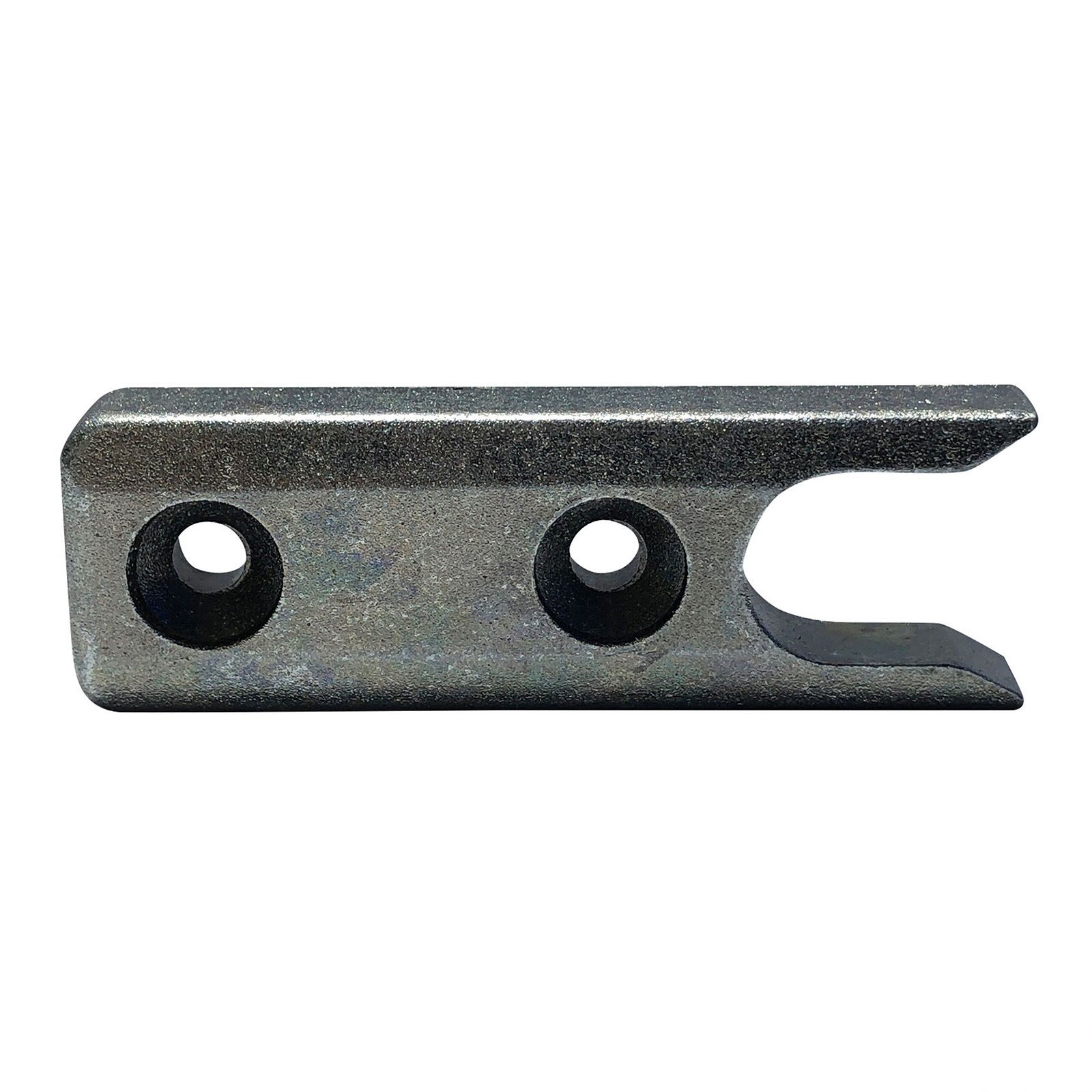

Original WINKHAUS Schließblech WSK 1S für Stahlfenster, in Silber/ZinkdruckgussProduktmaße:55 x 18 x 8 mm (LxBxH)Hinweis:Dieses Schließblech WSK 1S hat auf der Rückseite keine Pinne. Die ältere Variante hatte noch 2 Pinne auf der Rückseite und war gelb-verzinkt.Die Bezeichnung “WSK 1S” ist auf der Rückseite eingraviert.

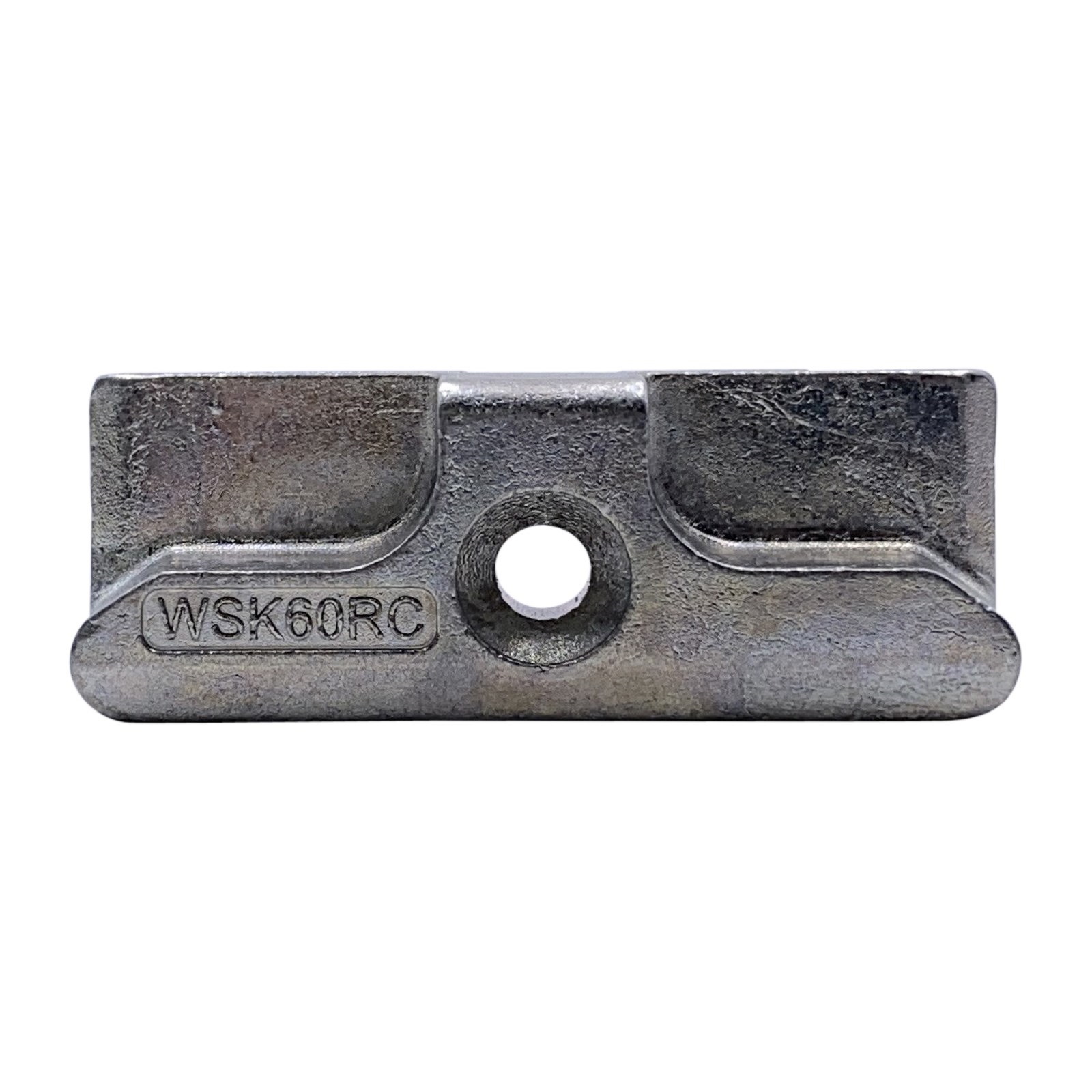

Original Winkhaus Schließblech WSK 60 RC SL aus der Beschlagserie autoPilot.Herstellernummer: 2486999 "SCHLIESSBL.WSK 60 RC SL"Produktmaße: 40 x 16,4 x 11 mm (LxBxH)Die Bezeichnung WSK 60 RC ist auf der Vorderseite eingraviert.

Original WINKHAUS Ecklager HPKV-7   Produktinformationen: – Verwendung in Kombination mit dem Flügellager FKV – links und rechts verwendbar – Höhenverstellung, Seitenverstellung – verzinkte, chromatisierte Oberfläche – Flügelgewicht: max. 130 kg – Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl – 2 Bolzen auf der Rückseite   Lieferumfang: – Ecklager HPKV-7 Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände

Original WINKHAUS Balkontürschnäpper BK Z-8 in SilberHerstellernummer: 2446778 “BALKONTÜRSCHNÄPPER BK Z-8 SL” Funktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper- Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel)– mit Zapfen auf der Rückseite zur Positionierung auf dem Stulpflügelgetriebe– Für Fenstertüren mit 12 mm Falzluft– Material: Zinkdruckguss– Leichte Einrastkräfte beim Schließen der Tür– Verbesserte Haltekraft Lieferumfang:– Balkontürschnäpper BK Z-8– Schnäpperbolzen Auf der Rückseite ist die Bezeichnung “BK Z-8” eingraviert.

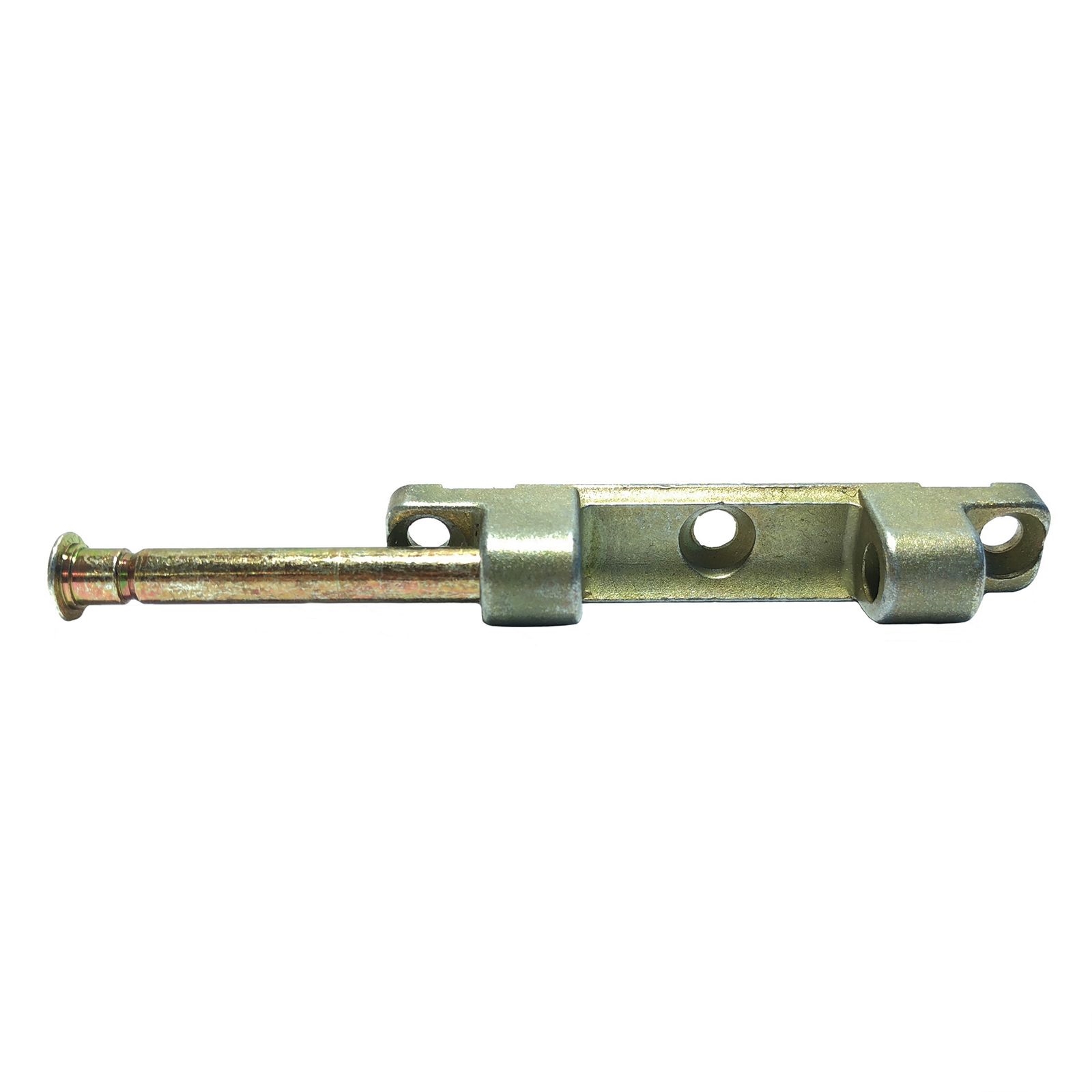

Original Winkhaus Scherenlager SSB 3-3 aus der Pilot Serie ab 1980.Produktinformationen:– Scherenlager SSB 3-3– Für Winkhaus Pilot Scheren SSB– Scherenlager SSB 3-3 für Flügelgewichte bis 100 kg– rechts und links verwendbarProduktmaße:73 mm x 12 mm x 18 mm (LxBxH)Lieferumfang:– Scherenlager SSB 3-3– ScherenlagerbolzenHinweis:Die Scherenlager sind Auslaufartikel und können altersbedingte Spuren aufweisen. Der Artikel ist neu und unbenutzt!Das Scherenlager SSB 3-3 hat hinten kleinere Zapfen (3 mm Durchmesser), das Scherenlager SSB 4-6 hat eine dickere Bohrung (6 mm) für ein höheres Flügelgewicht (130 kg). Sofern Ihr Flügel nur ein Gewicht von 100 kg aufweist, kann das Scherenlager SSB 3-3 ebenfalls verwendet werden.

Original WINKHAUS Balkontürschnäpper BK WSK 121 in Silber mit SchnäpperbolzenFunktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel)Produktmaße:138 x 25 x 8,5 mmLieferumfang:– Balkontürschnäpper BK WSK 121– SchnäpperbolzenAuf der Vorderseite ist “BK WSK” und auf der Hinterseite “WSK 121” eingraviert.

Original WINKHAUS Balkontürschnäpper BK WSK 192 mit SchnäpperbolzenHerstellernummer: 1919609 “BALKONTÜRSCHNÄPPER BK192 SL” Funktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel) für Profilhersteller: INOUTIC– Arcade, Deluxe, Eforte, Elite, MD100, Prestige Lieferumfang:– Balkontürschnäpper BK WSK 192– Schnäpperbolzen Auf der Vorderseite ist “BK WSK” und auf der Hinterseite “WSK 192” eingraviert.

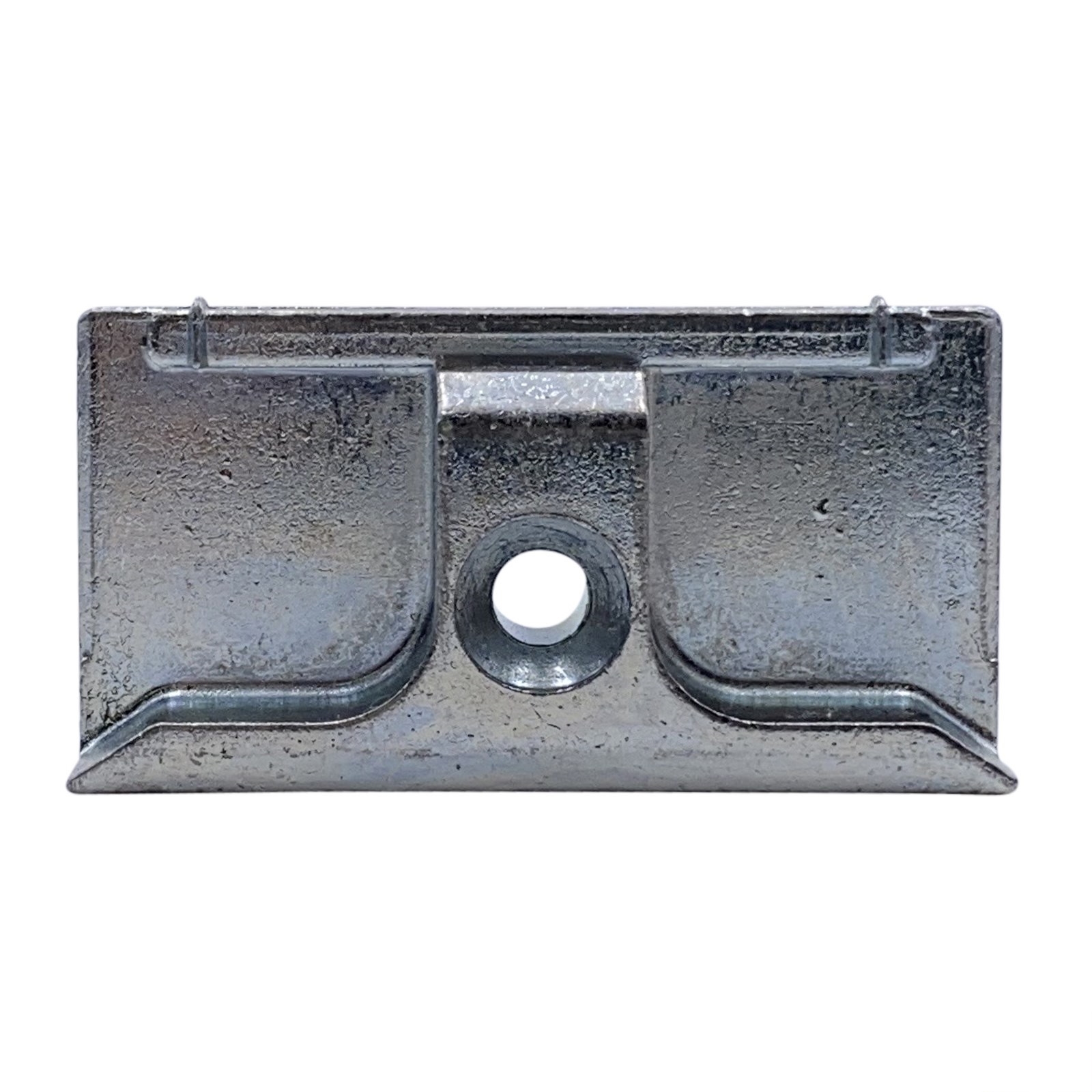

Original Winkhaus Schließblech WSK 26 in Silber. Die Bezeichnung "WSK 26" ist auf der Rückseite eingraviert. Kann als Alternative verwendet werden für:- Schließblech WSK 119

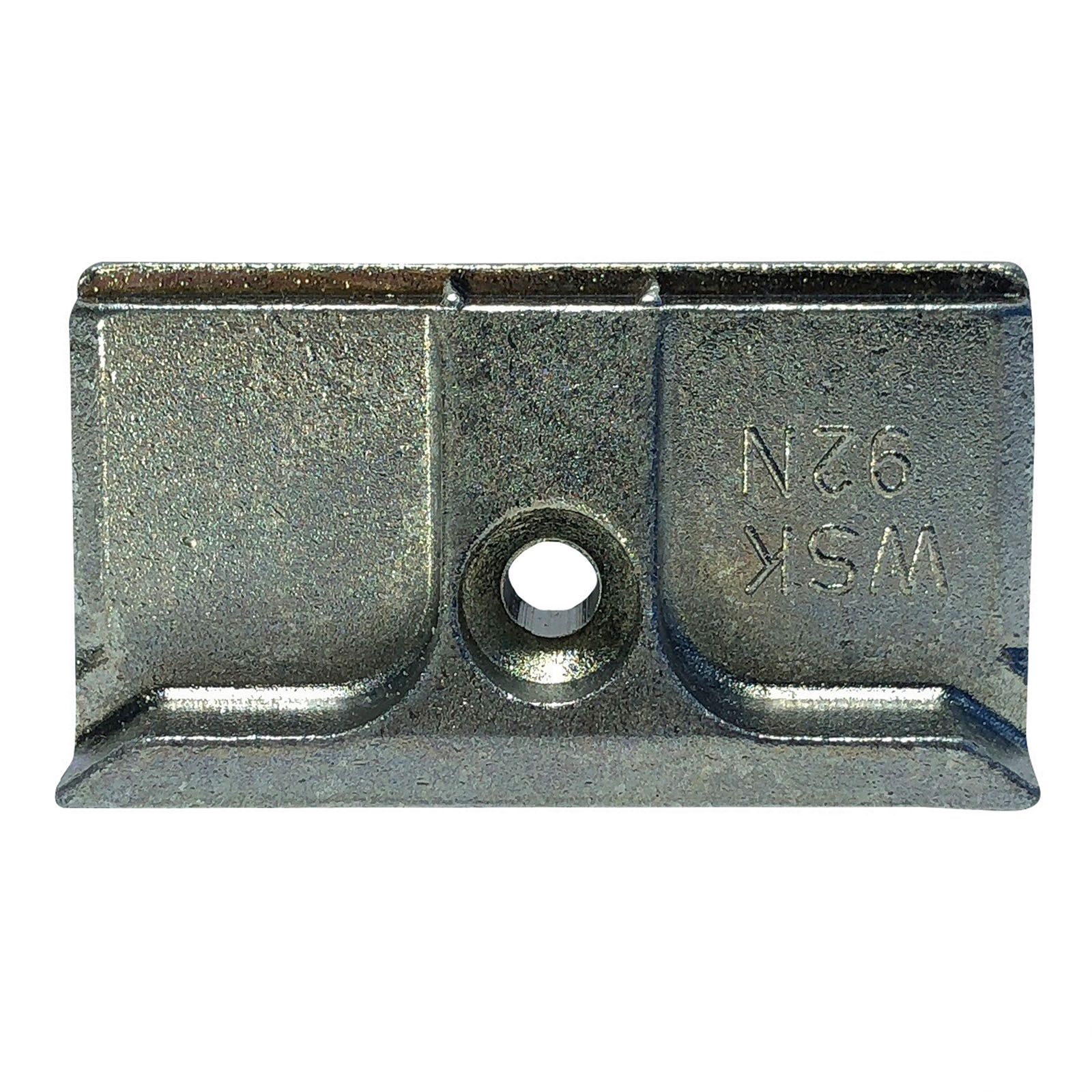

Original WINKHAUS Schließblech WSK 92 N in SilberProduktmaße:50 x 23 x 13 mm (LxBxH)Das Schließblech kann alternativ für das Schließblech WSK 92 und das WSK 34 CT (leicht versetztes Bohrbild) verwendet werden.Die Bezeichnung “WSK 92N” ist auf der Vorderseite eingraviert.

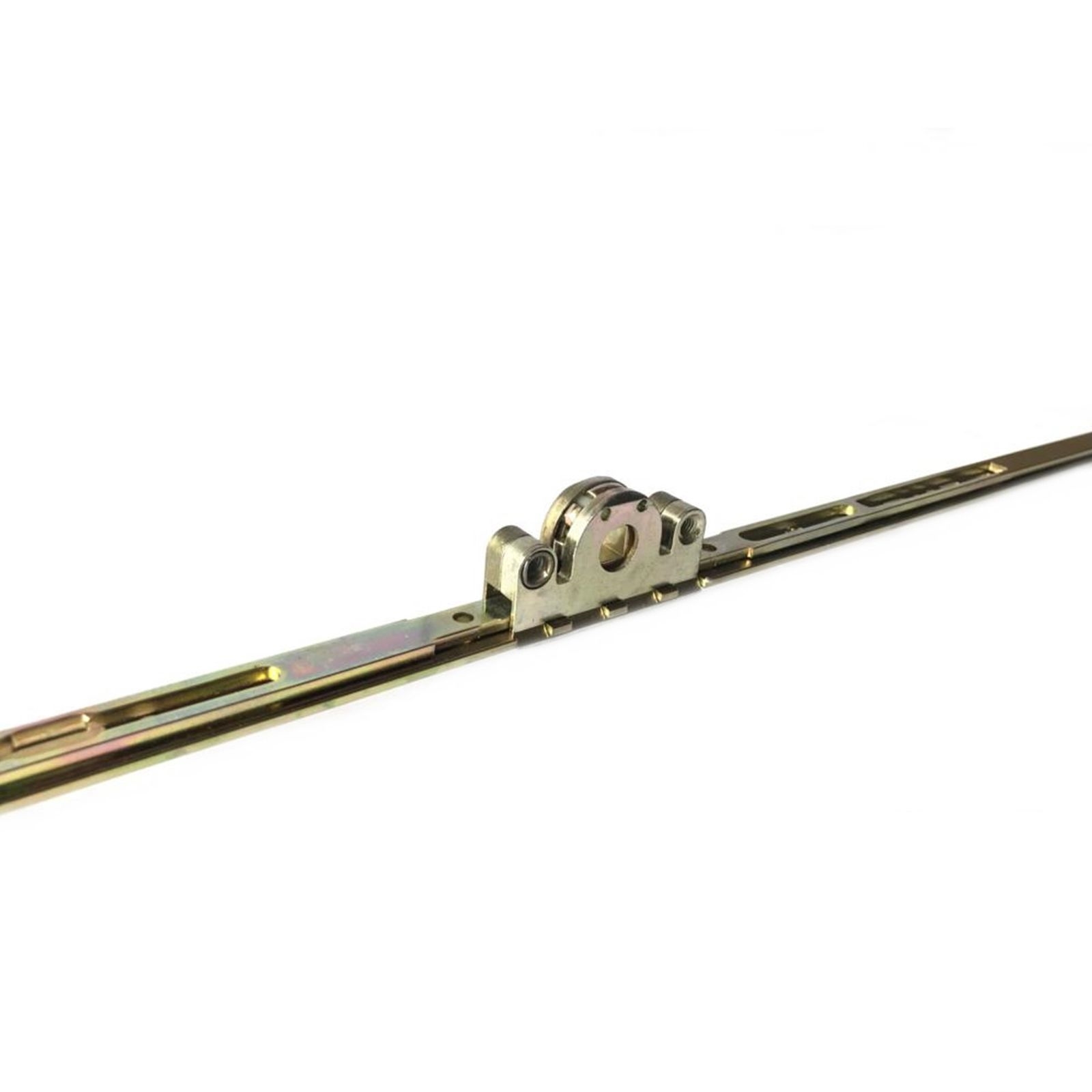

Original WINKHAUS Getriebeschiene GPM 1300/1 aus der Pilot-Serie (1978 - 1996) – Griffsitz variabel– links und rechts verwendbar– für Holz- und Kunststofffenster– Stulpbreite 16 mm– Schließzapfen als von Hand verstellbarer Rastexzenter– Lochgruppe für beschlagintegrierte Fehlschaltsicherung FSSW– Zink-Nickelausführung mit erhöhtem KorrosionsschutzTechnische Daten:– Dornmaß: 15,5 mm– Bohrung: 12-25-12– alternative Bohrung: 12-12-12– Einbautiefe: 28 mm– Drehbewegung 180° Anwendungsbereiche:GPM 1300/1: 800 – 1300 mm Flügelfalzhöhe (FFH) Es handelt sich hierbei um unbenutzte "Neuware", welche aufgrund ihres Alters Lagerspuren aufweisen kann. Die Bezeichnung GPM 1300/1 FFH 800-1300 ist auf der Schiene eingraviert. Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.

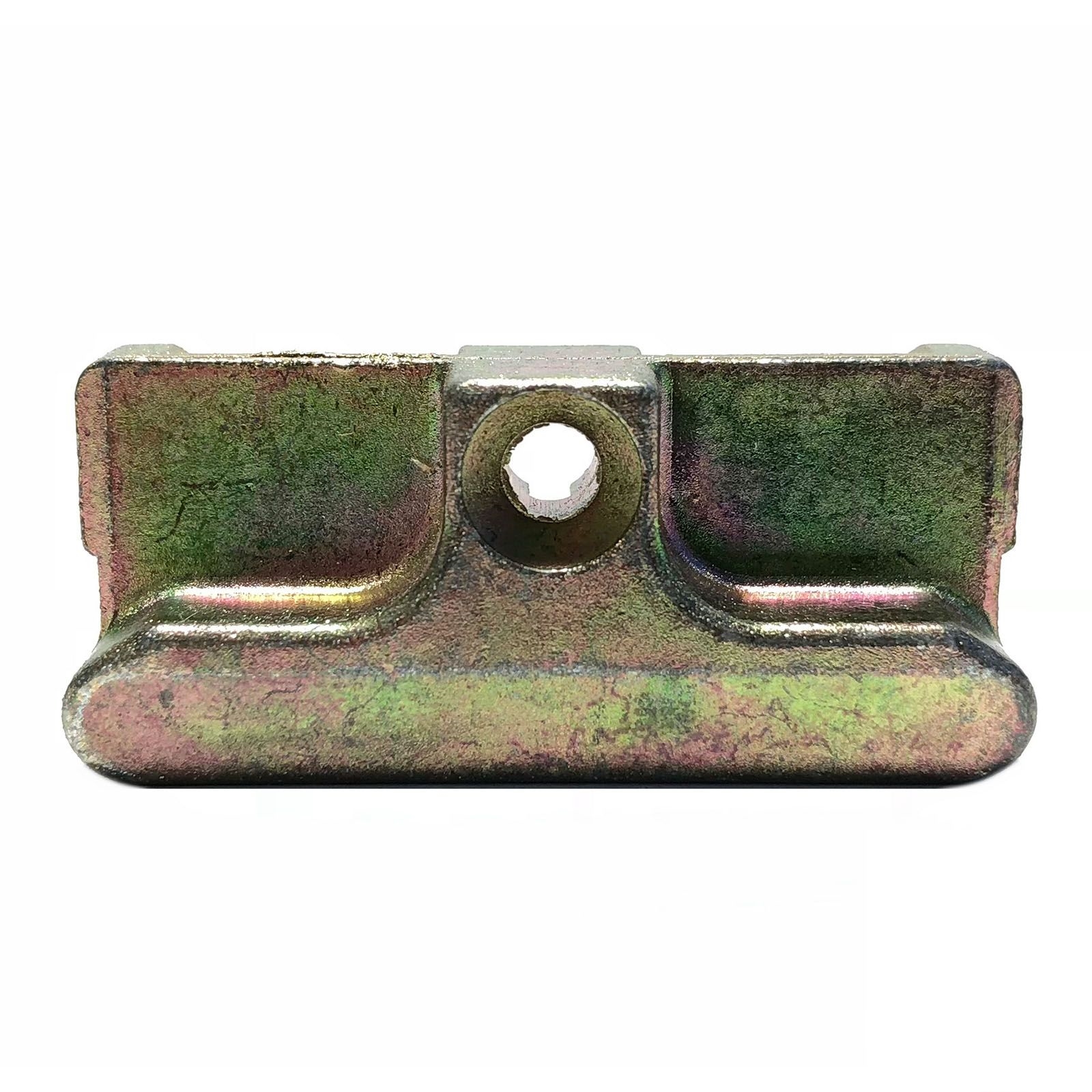

Original WINKHAUS Schließblech WSK 144 für Kömmerling Eurodur Kunststoffprofile   Produktmaße: 45 x 20 x 13 mm (LxBxH)   Die Bezeichnung “WSK 144” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel – Altersbedingt können Spuren am Artikel vorhanden sein.

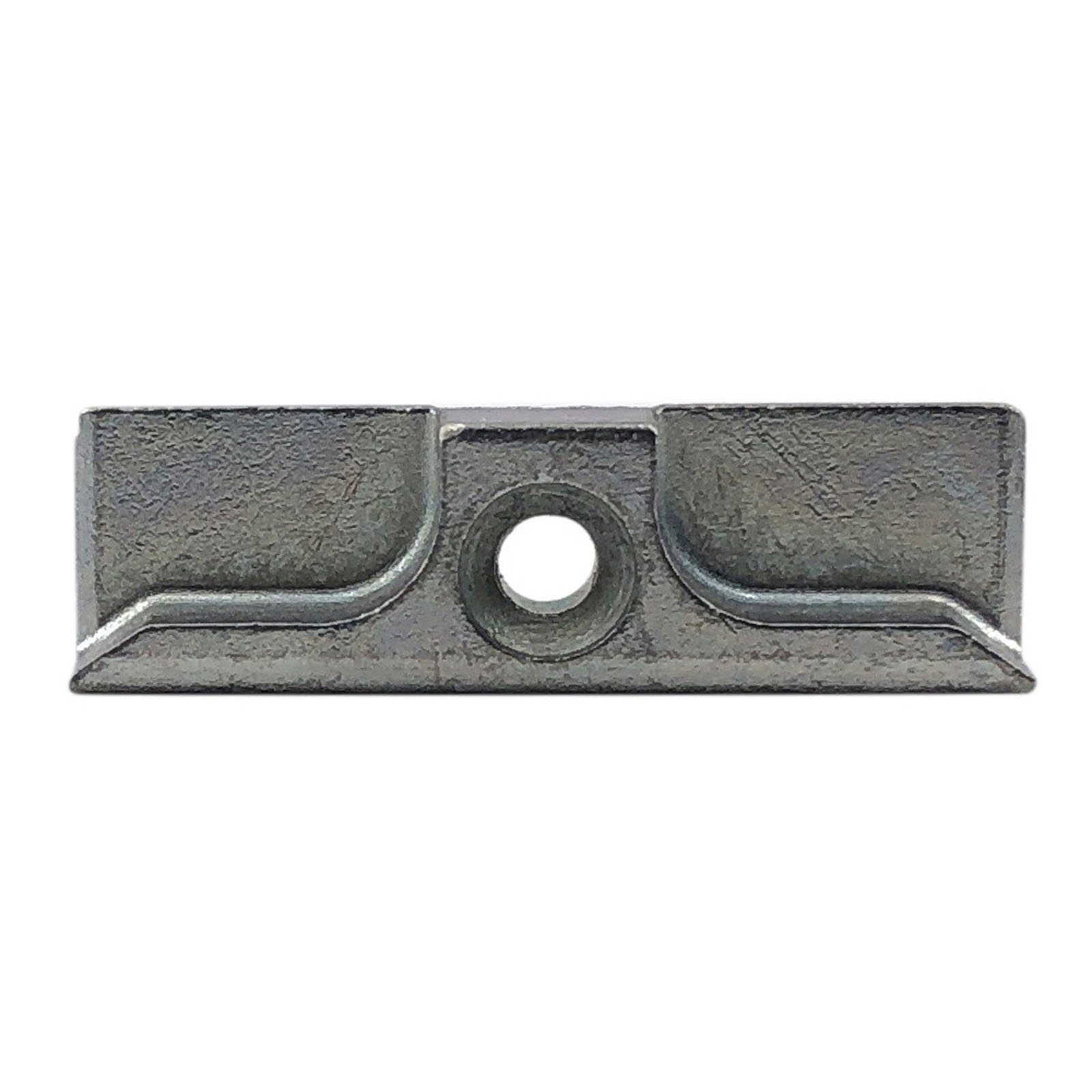

Original WINKHAUS Schließblech WSK 105 N in Silber   Produktmaße: 45 x 13 x 12 mm (LxBxH)   Die Bezeichnung “105 N” ist auf der Rückseite eingraviert.

Original WINKHAUS Balkontürschnäpper BH in SilberHerstellernummer: 1895715 “BALKONTÜRSCHNÄPPER BH SL” Funktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel) zum einfräsen für Holzfenster Lieferumfang:– Balkontürschnäpper BH SL– Schnäpperbolzen Auf der Vorderseite ist die Bezeichnung “BH” eingraviert.

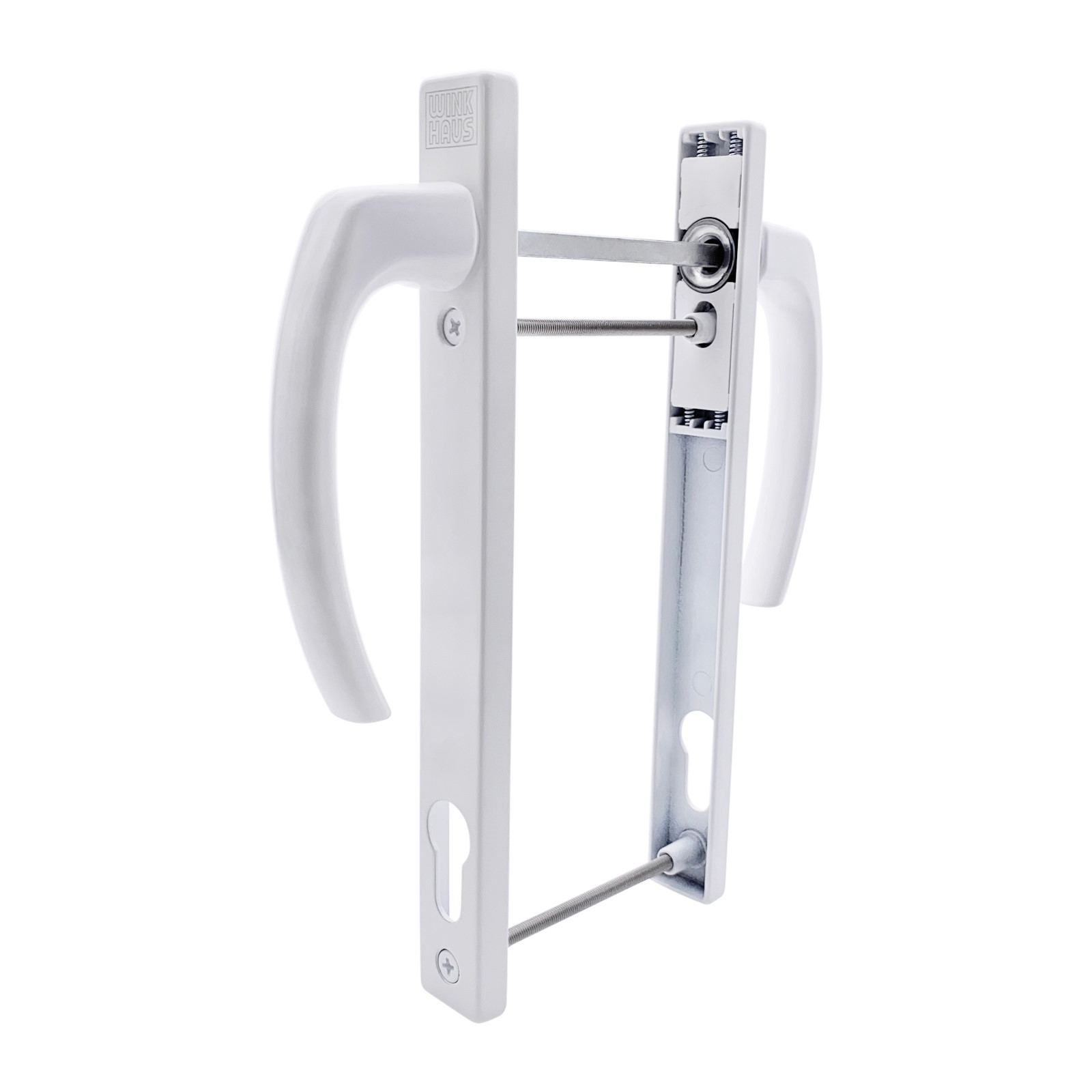

Original Winkhaus Griffgarnitur RN – Für Fenstertüren ohne Rollladen in weißProduktinformationen:– Für Fenstertüren ohne Rollladen– Flügelstärke variabel– Flügelstärke bis max. 70 mm– Abstand zwischen Olivendorn und Profilzylinder passend zu Getrieben GAMA/GAKA, GRMA/GRKA, GPMA– Verschraubung von der Flügelinnenseite- Grifflänge 125 mm- Abstand zum Profilzylinder 156 mm- DIN LS/RS verwendbar Lieferumfang:1 Drehgriff innen1 Drehgriff außen2 Befestigungsschrauben M51 Vierkantstift

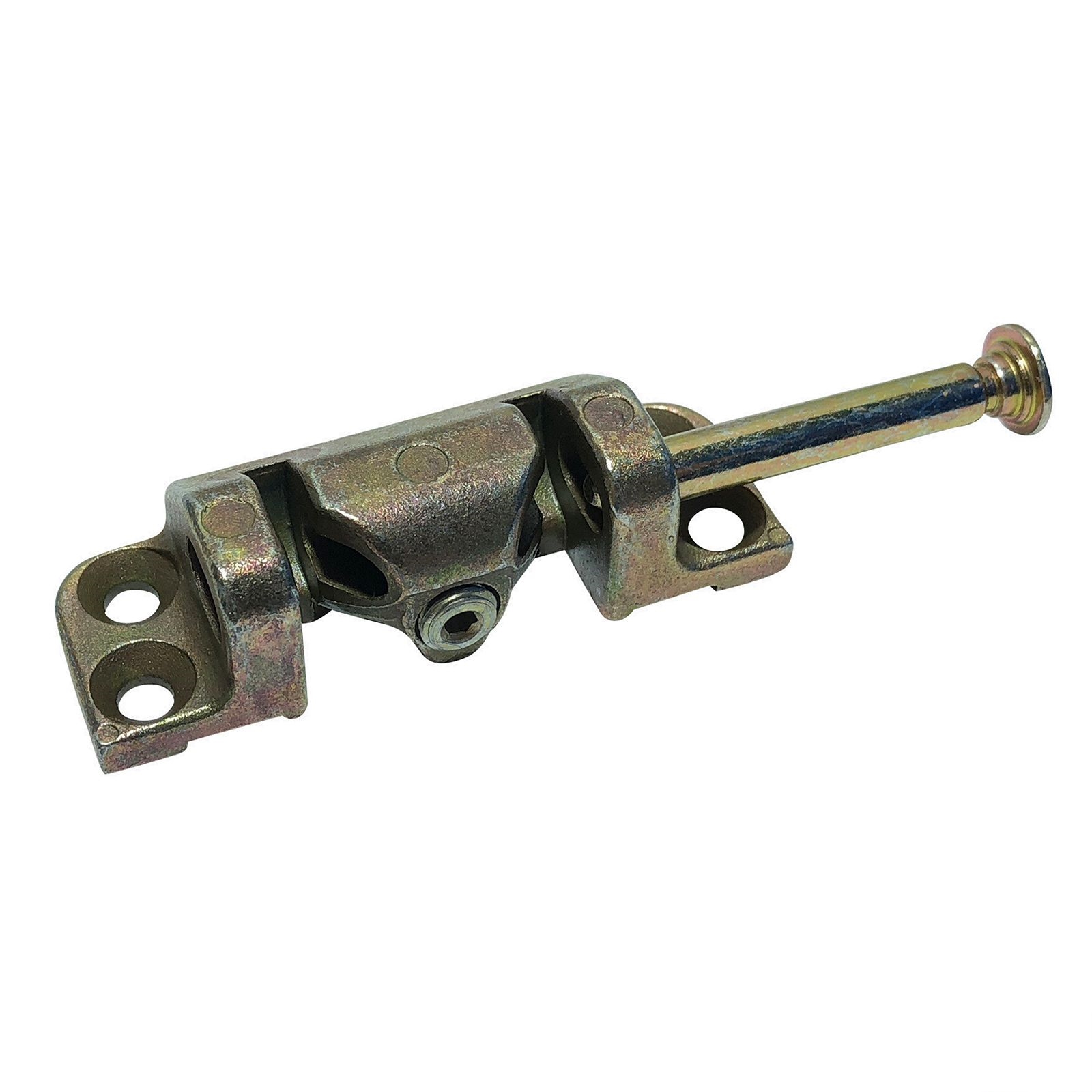

Original WINKHAUS Scherenlager SKW – Pilot Serie Produktinformationen: – Scherenlager SKW – Für Winkhaus Pilot Scheren SKW – Scherenlager SKW für Flügelgewichte bis 130 kg – rechts und links verwendbar Produktmaße: 60 mm x 20 mm (BxH) Lieferumfang: – Scherenlager SKW – Scherenlagerbolzen Hinweis: Die Scherenlager sind Auslaufartikel und können altersbedingte Spuren aufweisen. Der Artikel ist neu und unbenutzt!

Original WINKHAUS Balkontürschnäpper BK WSK 60 in Silber mit SchnäpperbolzenFunktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel)Produktmaße:138 x 21 x 13 mmLieferumfang:– Balkontürschnäpper BK WSK 60– SchnäpperbolzenAuf der Vorderseite ist “BK WSK” und auf der Hinterseite “BK WSK 60” eingraviert.

Original WINKHAUS Balkontürschnäpper BK WSK 144 in Silber mit SchnäpperbolzenFunktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel) Produktmaße:105 x 17 x 13 mmLieferumfang:– Balkontürschnäpper BK WSK 144– SchnäpperbolzenAuf der Vorderseite ist “BK WSK” und auf der Hinterseite “BK WSK 144” eingraviert.

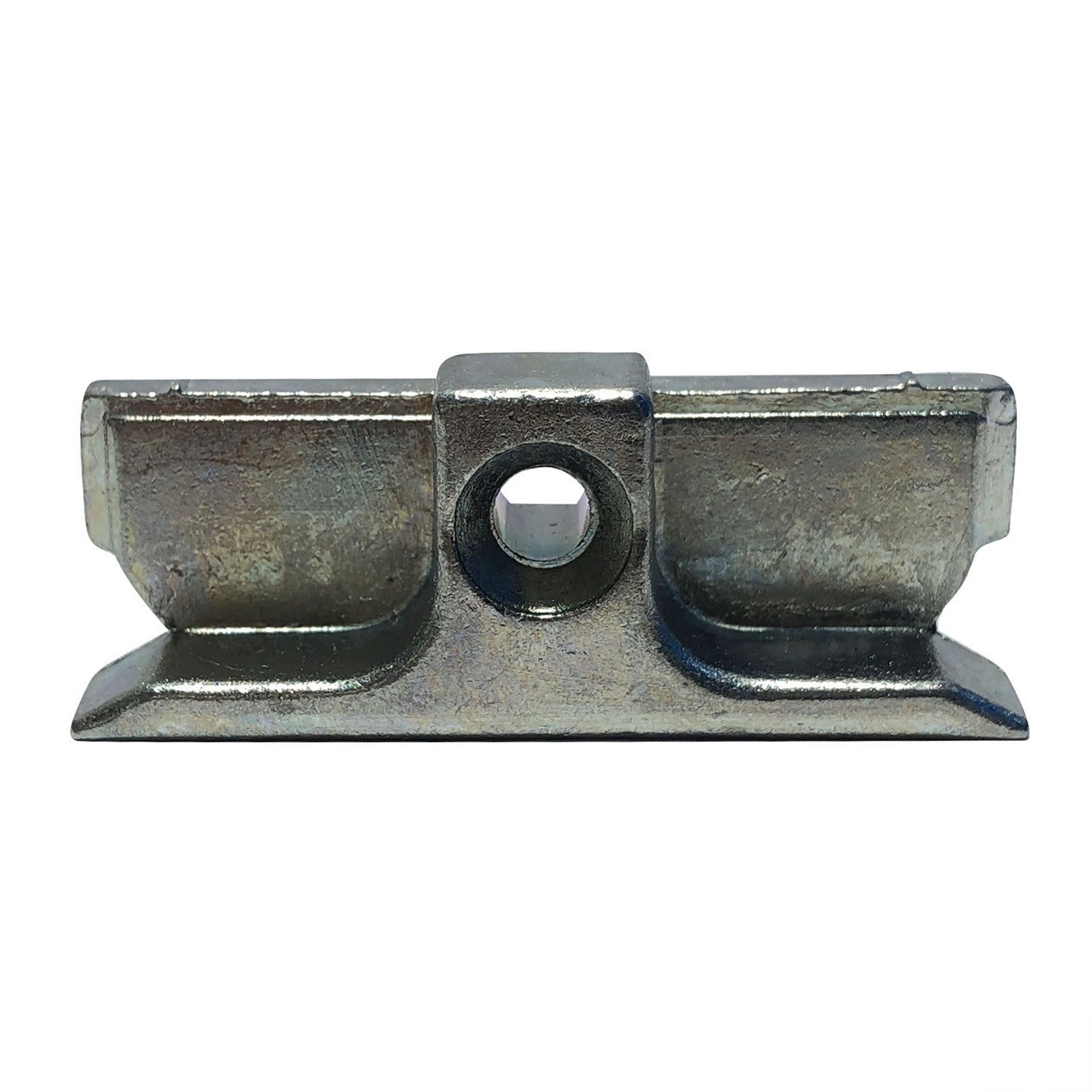

Original Winkhaus Schließblech WSK 80 N SL in SilberHerstellernummer: 2309571 „SCHLIESSBL.WSK 80 N SL“ Produktmaße:45 x 17 x 12 mm (LxBxH) Die Bezeichnung “WSK 80N” ist auf der Rückseite eingraviert. Funktionsweise:– Schließblech als Gegenstück zum Verschlussbolzen im Blendrahmen– für Dreh-Kipp-Beschläge mit aufliegender Bandseite– Befestigung mit Fensterbauschraube über 1 Schraubloch– Einlaufschräge unterstützt das Einführen des Verschlussbolzens Das Schließblech WSK 80 N SL gehört zur autoPilot Concept Serie und ist für Holzfenster vorgesehen. Es ist für 9 mm Nutmittenlage und 12 mm Falzluft ausgelegt und kann DIN links sowie DIN rechts eingesetzt werden. Die Ausführung ist silber verzinkt und für den Anpressdruck „Standard“ ausgelegt. Technische Daten:– Bauteiltyp: Schließblech– Serie: autoPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 9 mm; Falzluft: 12 mm– Anschlagseite: DIN links, DIN rechts– Öffnungsart/Schaltfolge: Dreh-Kipp– Holzrahmennut: Euronut 7/8– Schließblechtiefe: 17 mm; Falztiefe: 17 mm– Werkstoff Schließbleche: Zinkdruckguss; Oberfläche: verzinkt; Farbe: silber– Befestigungsart: Fensterbauschraube; Anzahl Schraubenlöcher: 1; Schraubachse 1: 10,5 mm; Schraubachsenwinkel: 90° Lieferumfang:– Schließblech WSK 80 N SL
