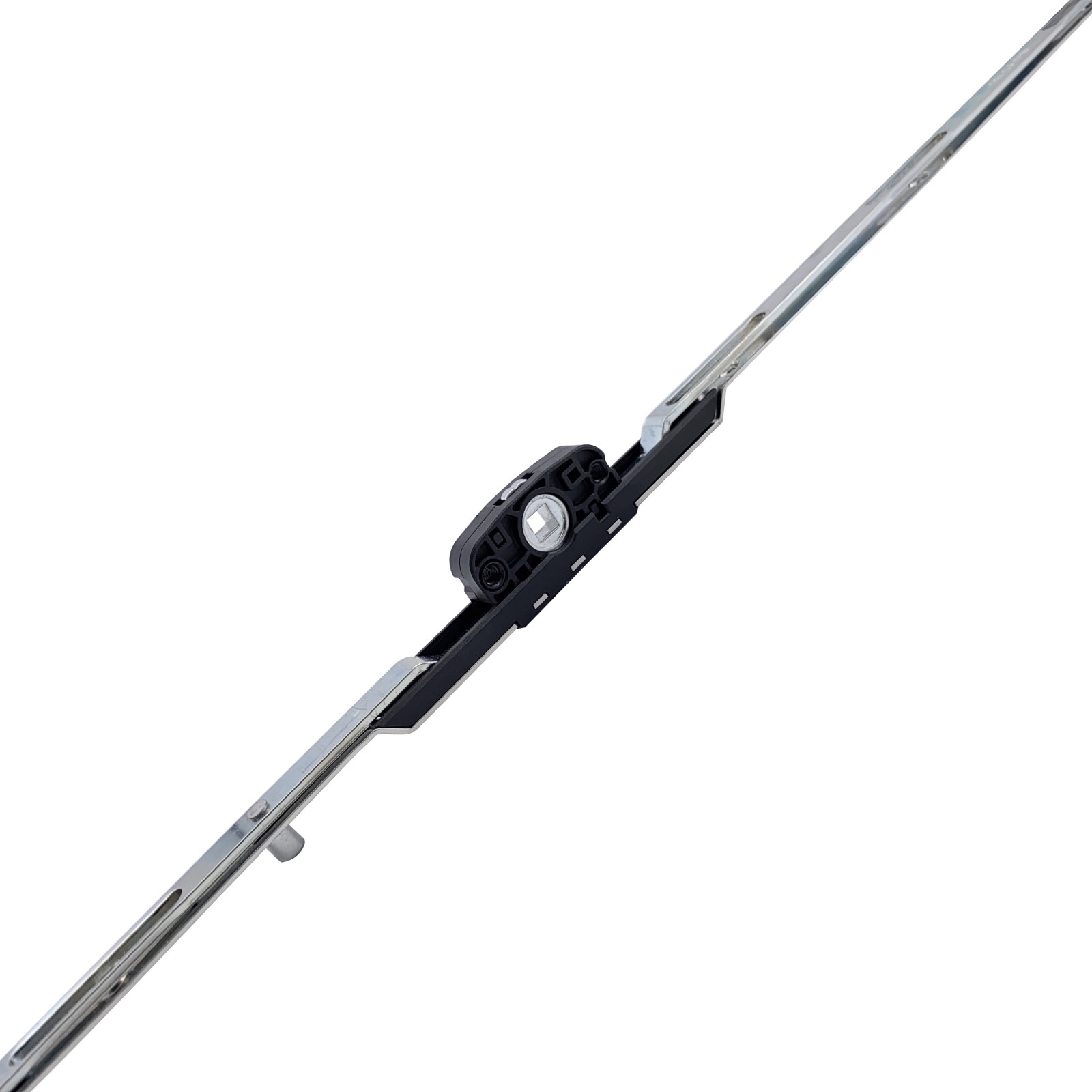

Original Winkhaus Getriebeschiene GK.U.2125-2.D8,5 aus der Beschlagserie proPilot.Herstellernummer: 4980118 “GETRIEBE GK.U.2125-2.D8,5” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 8,5 mm– Fehlschaltsicherung FS.U nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1950 - 2125 mm Flügelfalzhöhe Griffsitz:1050 mm Die Bezeichnungen “GK U 2125 D8,5” und “1950-2125” sind eingraviert.

Winkhaus Getriebe GK.U.1275-1.D8,5 in Silber Herstellernummer: 4980111 „GETRIEBE GK.U.1275-1.D8,5“ Funktionsweise: wird in der Beschlagnut montiert, erfordert Ausfräsung im Fensterflügel Schaltung über den Fenstergriff überträgt Griffbewegung auf alle Beschlagkomponenten ermöglicht verschiedene Fensterstellungen Das Getriebe GK.U.1275-1.D8,5 gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es wird in der Beschlagnut des Fensterrahmens montiert und ermöglicht die Dreh-Kipp-Funktion, gesteuert über einen konstanten Griffsitz mit einer Griffhöhe von 550 mm. Geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Lieferumfang: Getriebe GK.U.1275-1.D8,5

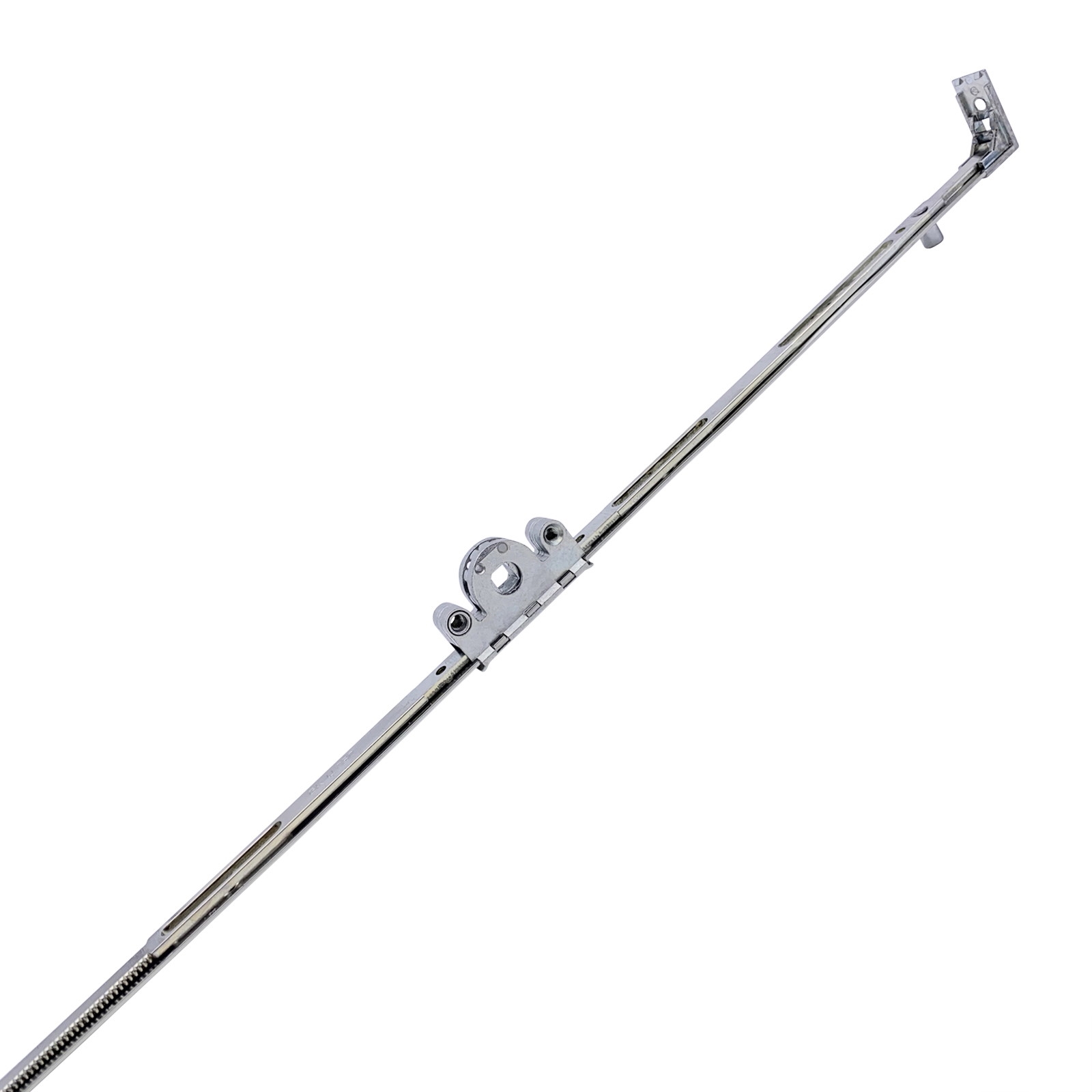

Winkhaus Getriebe GK.U.2150-2.ZN in Silber Herstellernummer: 4988187 „GETRIEBE GK.U.2150-2.ZN“ Funktionsweise: ermöglicht Dreh-Kipp-Öffnung des Fensters schaltet über den Fenstergriff überträgt Bewegung des Griffes auf weitere Komponenten in der Beschlagnut montiert mit Ausfräsung im Fensterflügel Das Getriebe der proPilot Serie ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Es eignet sich für den Einbau in Aluminium-, Holz-, Kunststoff- und Stahlfenster und benötigt eine Beschlagnut von 16 mm. Das Bauteil ist verzinkt und in Silber ausgeführt. Die Befestigung erfordert eine Ausfräsung im Fensterflügel. Die maximale Flügelfalzhöhe beträgt 2150 mm. Lieferumfang: Einlassgetriebe GK.U.2150-2.ZN

Winkhaus Getriebe GK.U.575 ZN Silber Herstellernummer: 4988177 „Einlassgetriebe GK.U.575 ZN“ Funktionsweise Montage in der Beschlagnut des Fensterflügels Getriebekasten erfordert Ausfräsung im Fensterflügel Schalten über Fenstergriff Übertragung der Griffbewegung auf Fensterbeschläge Fließtext Das Getriebe GK.U.575 ZN ist Teil der proPilot Serie und dient zur Bedienung von Dreh-Kipp-Beschlägen bei aufliegender Bandseite. Es ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Die Montage erfolgt direkt in der 16 mm Beschlagnut, wobei eine Ausfräsung für den Getriebekasten erforderlich ist. Es ist silber verzinkt und nicht abschließbar. Lieferumfang Einlassgetriebe GK.U.575 ZN

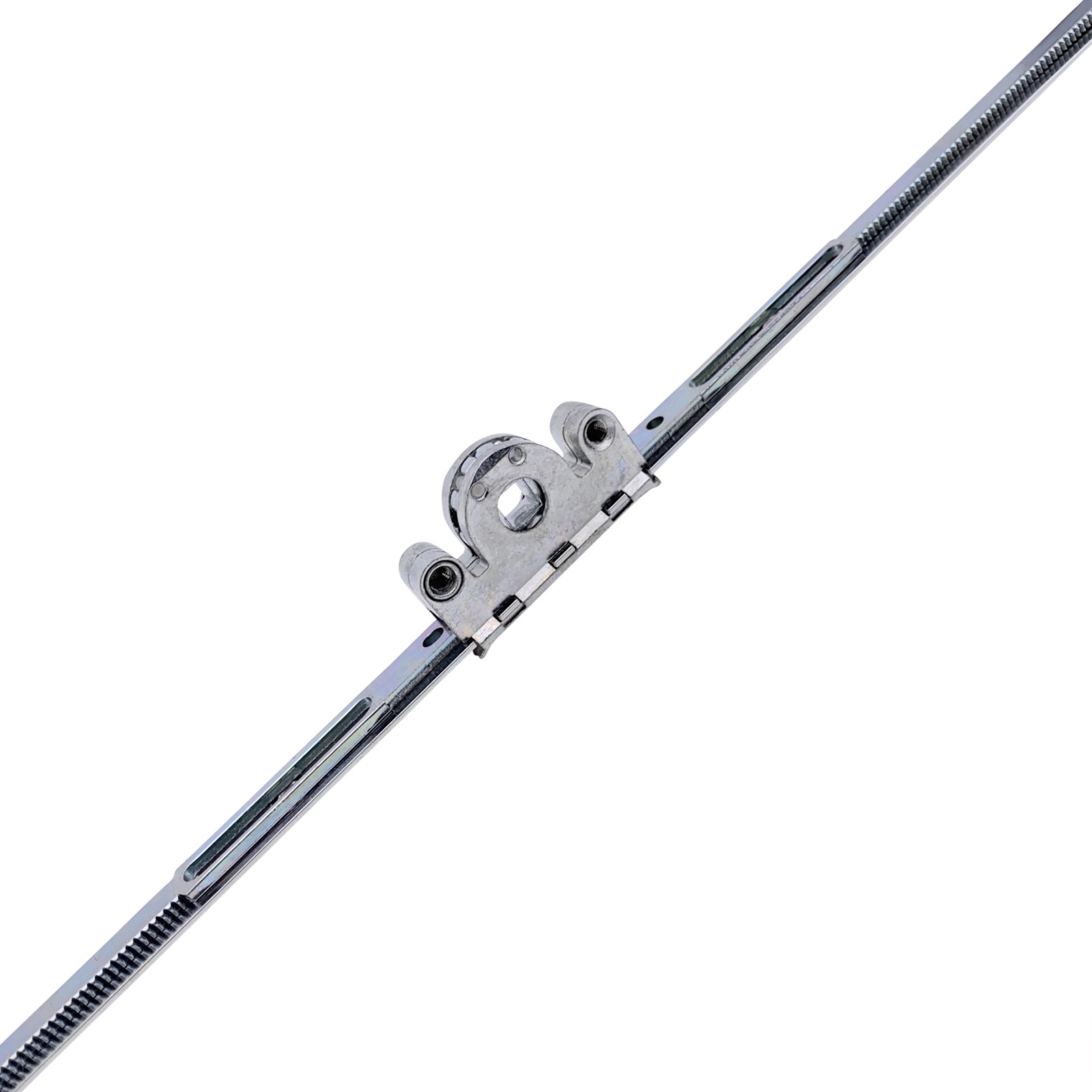

Winkhaus Einlassgetriebe GM.U.2100-2 in Silber Herstellernummer: 4987412 „GETRIEBE GM.U.2100-2 ZN“ Funktionsweise ermöglicht Dreh-Kipp-Öffnung von Fenstern wird durch den Fenstergriff betätigt überträgt Bewegung des Griffes auf Fensterbeschlag für Einbau in die Beschlagnut vorgesehen Fließtext Das Einlassgetriebe GM.U.2100-2 gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es ist in Aluminium-, Holz-, Kunststoff- und Stahlfenstern einsetzbar. Die Integration erfolgt in der Beschlagnut, wofür eine Ausfräsung im Fensterflügel erforderlich ist. Das Produkt ist in Silber verzinkt ausgeführt und die Handhabung basiert auf einer Dreh-Kipp-Schaltfolge. Lieferumfang Einlassgetriebe GM.U.2100-2

Original Winkhaus Getriebeschiene GK.U.925-1.ZN aus der Beschlagserie proPilot. Herstellernummer: 4988179 “GETRIEBE GK.U.925-1.ZN” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 750 – 925 mm Flügelfalzhöhe Griffsitz: 375 mm (G 375) Die Bezeichnungen “GK U 925” und “750-925” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GK.U.925-1 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!

Winkhaus Getriebe GK.U.1100-1.D8,5.G413 in Silber Herstellernummer: 4980110 "GETRIEBE GK.U.1100-1.D8,5.G413" Funktionsweise: Montage in der Beschlagnut, Flügelfräse erforderlich Getriebeschaltung über den Fenstergriff Übertragung der Griffbewegung auf Fensterbeschlag-Komponenten Ermöglicht Dreh-Kipp-Öffnung Das Getriebe GK.U.1100-1.D8,5.G413 ist Teil der proPilot Serie und wird in aufliegenden Bandseiten verwendet. Es wird in der Beschlagnut montiert und erfordert eine Fräsung im Fensterflügel. Die silberfarbene Oberfläche ist verzinkt, was das Bauteil korrosionsgeschützt macht. Geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Lieferumfang: Einlassgetriebe GK.U.1100-1.D8,5.G413

Winkhaus Getriebe GK.U.925-1.D8,5.G.413 Silber Herstellernummer: 4980089 „Getriebe GK.U.925-1.D8,5.G.413“ Funktionsweise: Ermöglicht Dreh-Kipp-Öffnung von Fenstern Montage in der Beschlagnut mit notwendigen Ausfräsungen im Fensterflügel Überträgt die Bewegung des Fenstergriffes auf andere Beschlagkomponenten Dient zur Positionsveränderung des Fensters Das Getriebe GK.U.925-1.D8,5.G.413 ist Teil der proPilot Serie und wird in der Beschlagnut montiert. Eine Ausfräsung für den Getriebekasten im Fensterflügel ist notwendig. Der Fenstergriff steuert das Getriebe, das die Griffbewegung auf alle weiteren Fensterbeschlagkomponenten überträgt. Geeignet für aufliegende Bandseiten in Aluminium-, Holz-, Kunststoff- und Stahlfenstern. Lieferumfang: Getriebe GK.U.925-1.D8,5.G.413

Winkhaus Getriebe GK.U.1100-1.ZN in Silber Funktionsweise: Übertragung der Griffbewegung zur Schaltung des Fensterbeschlags Montage erfolgt in die Beschlagnut mit erforderlicher Ausfräsung Geeignet für Dreh-Kipp-Fenster Koppelbar mit weiteren Beschlägen Das Getriebe GK.U.1100-1.ZN gehört zur proPilot Serie und wird in der Beschlagnut von Aluminium-, Holz-, Kunststoff- oder Stahlfenstern verwendet. Es ermöglicht die Bewegung des Fenstergriffs zu koordinieren und den Fensterbeschlag in verschiedene Stellungen zu schalten. Die Ausführung ist einteilig und das Getriebe ist silber verzinkt. Lieferumfang: Einlassgetriebe GK.U.1100-1.ZN

Original Winkhaus Getriebeschiene GM.U.1100-1.ZN aus der Beschlagserie proPilot. Herstellernummer: 4987359 “GETRIEBE GM.U.1100-1.ZN” Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 750 – 1100 mm Flügelfalzhöhe Die Bezeichnungen “GM U 1100” und “750-1100” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GM.U.800 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!

Original Winkhaus Getriebeschiene GM.U.800.ZN aus der Beschlagserie proPilot. Herstellernummer: 4987358 “GETRIEBE GM.U.800 ZN” Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Rechts und links verwendbar – ohne Verschlusspunkt – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 550 – 800 mm Flügelfalzhöhe Die Bezeichnungen “GM U 800” und “550-800” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GM.U.800 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!

Winkhaus Einlassgetriebe GM.U.1450-1 verzinkt Funktionsweise Montage in der Beschlagnut mit notwendiger Ausfräsung im Fensterflügel Bedienung und Schaltung des Getriebes über den Fenstergriff Überträgt Griffbewegung auf alle Fensterbeschlagkomponenten Ermöglicht verschiedene Fensterstellungen Das Einlassgetriebe GM.U.1450-1 gehört zur proPilot Serie und wird auf der aufliegenden Bandseite in Fensterrahmen eingesetzt. Der Einbau erfordert eine spezielle Ausfräsung im Fensterflügel. Es ist geeignet für Aluminium-, Holz-, Kunststoff-, und Stahlfenster. Die Oberfläche ist verzinkt und in Silber ausgeführt. Lieferumfang Einlassgetriebe GM.U.1450-1

Winkhaus Getriebe GK.U.1950-2.D8,5.PKM in SilberHerstellernummer: 5010182 „GETRIEBE GK.U.1950-2.D8,5.PKM“ Funktionsweise Montiert in der Beschlagnut mit notwendiger Ausfräsung im Fensterflügel Schaltung über den Fenstergriff Überträgt die Griffbewegung auf gesamte Fensterbeschlag-Systeme Ermöglicht Dreh-Kipp-Öffnung des Fensters Anzahl Verschlusspunkte: 3 Pilzköpfe (PKM) Das Getriebe GK.U.1950-2.D8,5.PKM gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es wird in Fenster aus Aluminium, Holz, Kunststoff und Stahl eingesetzt. Die silberfarbene Oberfläche ist verzinkt. Das Getriebe erlaubt eine DIN-rechts oder DIN-links Montage. Es hat eine konstante Griffsitzposition. Lieferumfang Getriebe GK.U.1950-2.D8,5.PKM

Winkhaus Einlassgetriebe GK.U.575.D8,5 Silber Herstellernummer: 4980087 „GETRIEBE GK.U.575.D8,5“ Funktionsweise: Montage in der Beschlagnut Schaltung über Fenstergriff Überträgt Griffbewegung auf Beschlagkomponenten Ermöglicht verschiedene Fensterstellungen Das Einlassgetriebe GK.U.575.D8,5 gehört zur proPilot Serie und wird in der Beschlagnut eingebaut. Eine Ausfräsung des Fensterflügels ist für den Getriebekasten notwendig. Das Getriebe ist für die positionsabhängige Bewegung von Aluminium-, Holz-, Kunststoff- und Stahlfenstern ausgelegt. Die silberne, verzinkte Oberfläche bietet Korrosionsschutz. Lieferumfang: Einlassgetriebe GK.U.575.D8,5

Winkhaus Getriebe GK.U.490.D8,5 Silber Herstellernummer: 4980086 „Einlassgetriebe proPilot“ Funktionsweise Überträgt die Griffbewegung auf den Fensterbeschlag Ermöglicht die Dreh- und Kippöffnung von Fenstern Montage in der Beschlagnut des Fensterflügels Erfordert Ausfräsung im Fensterflügel Das Getriebe GK.U.490.D8,5 gehört zur proPilot Serie und wird in der Beschlagnut von aufliegenden Bandseiten montiert. Es überträgt über den Fenstergriff die Bewegung auf den gesamten Fensterbeschlag. Dabei werden verschiedene Fensterstellungen ermöglicht. Die Oberfläche ist verzinkt und das Getriebe ist mit einem konstanten Griffsitz ausgestattet. Lieferumfang Getriebe GK.U.490.D8,5

Winkhaus Getriebe GK.U.1975-2.ZN in Silber Herstellernummer: 4988186 „GETRIEBE GK.U.1975-2.ZN“ Funktionsweise: Übertragen der Griffbewegung auf Fensterbeschlag Steuerung der Dreh-Kipp-Funktion Montage in der Beschlagnut mit Ausfräsung im Flügel Koppelbar für erweiterte Anwendungen Das Getriebe GK.U.1975-2.ZN gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Montiert wird es in der 16 mm Beschlagnut, wobei eine Ausfräsung im Flügel erforderlich ist. Die silberne Oberfläche ist verzinkt, und das Bauteil ist nicht abschließbar. Lieferumfang: Einlassgetriebe GK.U.1975-2.ZN

Winkhaus Getriebe GK.U.1450-1.D8,5 in Silber Herstellernummer: 4980112 "Getriebe GK.U.1450-1.D8,5" Funktionsweise: Einlassgetriebe, montiert in der Beschlagnut Überträgt Griffbewegung auf Fensterbeschlagskomponenten Ermöglicht Dreh-Kipp-Öffnung des Fensters Koppelung möglich Das Getriebe GK.U.1450-1.D8,5 ist Teil der proPilot Serie und wird in Fensterbeschlägnuten verbaut. Es ermöglicht die Dreh-Kipp-Öffnung und überträgt die Griffbewegung auf weitere Beschlagselemente. Der Einbau erfordert eine entsprechende Ausfräsung im Fensterflügel. Das Bauteil ist einteilig und verfügt über Rundbolzen als Verschlusspunktausführung. Lieferumfang: Getriebe GK.U.1450-1.D8,5

Winkhaus Getriebe GK.U.750.D8,5 Silber Herstellernummer: 4980088 „GETRIEBE GK.U.750.D8,5“ Funktionsweise: montiert in der 16 mm Beschlagnut des Fensterflügels Übertragung der Griffbewegung auf alle Komponenten des Fensterbeschlags Dreh-Kipp Öffnungsmechanismus flügelseitige Ausfräsung erforderlich Das Getriebe GK.U.750.D8,5 gehört zur proPilot Serie von Winkhaus und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite geeignet. Es wird in der Flügelbeschlagnut montiert, wobei eine Ausfräsung im Fensterflügel vorgenommen werden muss. Die Betätigung erfolgt über den Fenstergriff, der Bewegungen auf die Beschlagteile überträgt. Das Getriebe ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster anwendbar. Lieferumfang: Getriebe GK.U.750.D8,5

Winkhaus Einlassgetriebe GK.U.1625-2.ZN Silber Herstellernummer: 4988184 „proPilot“ Funktionsweise Montage in der Beschlagnut mit Ausfräsung im Fensterflügel Schaltung über den Fenstergriff Übertragung der Griffbewegung auf alle Komponenten des Fensterbeschlags Erlaubt Dreh-Kipp-Öffnung Das Einlassgetriebe GK.U.1625-2.ZN ist Teil der proPilot Serie und wird in Fenstern mit aufliegender Bandseite eingesetzt. Es wird innerhalb der Beschlagnut montiert, wobei eine spezifische Ausfräsung erforderlich ist. Das Getriebe passt sich an Fensterwerkstoffe wie Aluminium, Holz, Kunststoff und Stahl an. Die Beschlagfarbe ist silber, mit einer verzinkten Oberfläche, die einen hohen Beständigkeitsschutz bietet. Lieferumfang Einlassgetriebe GK.U.1625-2.ZN

Winkhaus Getriebe GK.U.1275-1.ZN Silber Herstellernummer: 4988182 „Getriebe GK.U.1275-1.ZN“ Funktionsweise Übersetzt Griffbewegung in Fensterstellungen Montage in Beschlagnut, Ausfräsung erforderlich Zwei Verschlusspunkte mit Rundbolzen Dreh-Kipp Mechanik, DIN links und rechts verwendbar Das Getriebe GK.U.1275-1.ZN aus der proPilot Serie von Winkhaus ist Teil der Dreh-Kipp-Beschläge für Fenster mit aufliegender Bandseite. Es wird in der Beschlagnut montiert, wobei eine Ausfräsung im Fensterflügel notwendig ist. Der Fenstergriff steuert das Getriebe, das die Bewegung auf die Fensterbeschläge überträgt, um das Öffnen und Schließen in verschiedene Positionen zu ermöglichen. Das Getriebe ist für Aluminium, Holz, Kunststoff und Stahl geeignet. Lieferumfang Getriebe GK.U.1275-1.ZN

Winkhaus Getriebe GK.U.1800-2.ZN Silber Herstellernummer: 4988185 „GETRIEBE GK.U.1800-2.ZN“ Funktionsweise installiert in der Beschlagnut des Fensterflügels steuert Bewegungen des gesamten Fensterbeschlags über den Griff ermöglicht Umstellung zwischen Dreh- und Kippfunktion mechanisches Einlassgetriebe ohne abschließbare Funktion Fließtext Das Getriebe GK.U.1800-2.ZN gehört zur proPilot Serie und wird für aufliegende Bandseiten eingesetzt. Es ist für Aluminium, Holz, Kunststoff und Stahl geeignet. Es ist ein einteiliges Einlassgetriebe, das in der Beschlagnut montiert wird, mit 16 mm Beschlagnut. Das Bauteil ist silberfarben und verzinkt. Der Fenstergriff übernimmt die Steuerung und überträgt die Bewegungen auf den Beschlagmechanismus des Fensters. Lieferumfang Einlassgetriebe GK.U.1800-2.ZN
