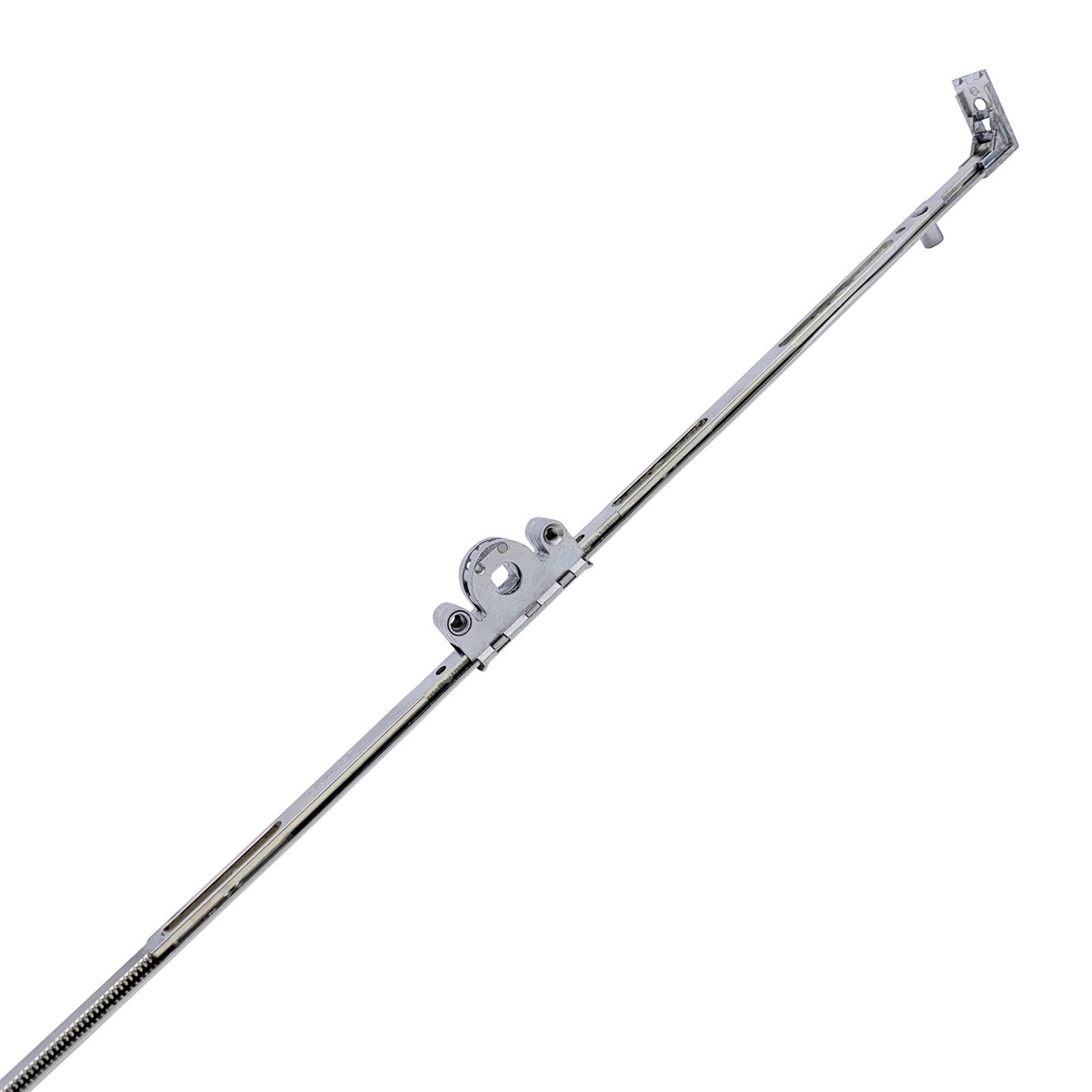

Winkhaus Getriebe GK.U.2150-2.ZN in Silber Herstellernummer: 4988187 „GETRIEBE GK.U.2150-2.ZN“ Funktionsweise: ermöglicht Dreh-Kipp-Öffnung des Fensters schaltet über den Fenstergriff überträgt Bewegung des Griffes auf weitere Komponenten in der Beschlagnut montiert mit Ausfräsung im Fensterflügel Das Getriebe der proPilot Serie ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Es eignet sich für den Einbau in Aluminium-, Holz-, Kunststoff- und Stahlfenster und benötigt eine Beschlagnut von 16 mm. Das Bauteil ist verzinkt und in Silber ausgeführt. Die Befestigung erfordert eine Ausfräsung im Fensterflügel. Die maximale Flügelfalzhöhe beträgt 2150 mm. Lieferumfang: Einlassgetriebe GK.U.2150-2.ZN
Winkhaus Getriebe GK.U.575 ZN Silber Herstellernummer: 4988177 „Einlassgetriebe GK.U.575 ZN“ Funktionsweise Montage in der Beschlagnut des Fensterflügels Getriebekasten erfordert Ausfräsung im Fensterflügel Schalten über Fenstergriff Übertragung der Griffbewegung auf Fensterbeschläge Fließtext Das Getriebe GK.U.575 ZN ist Teil der proPilot Serie und dient zur Bedienung von Dreh-Kipp-Beschlägen bei aufliegender Bandseite. Es ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Die Montage erfolgt direkt in der 16 mm Beschlagnut, wobei eine Ausfräsung für den Getriebekasten erforderlich ist. Es ist silber verzinkt und nicht abschließbar. Lieferumfang Einlassgetriebe GK.U.575 ZN

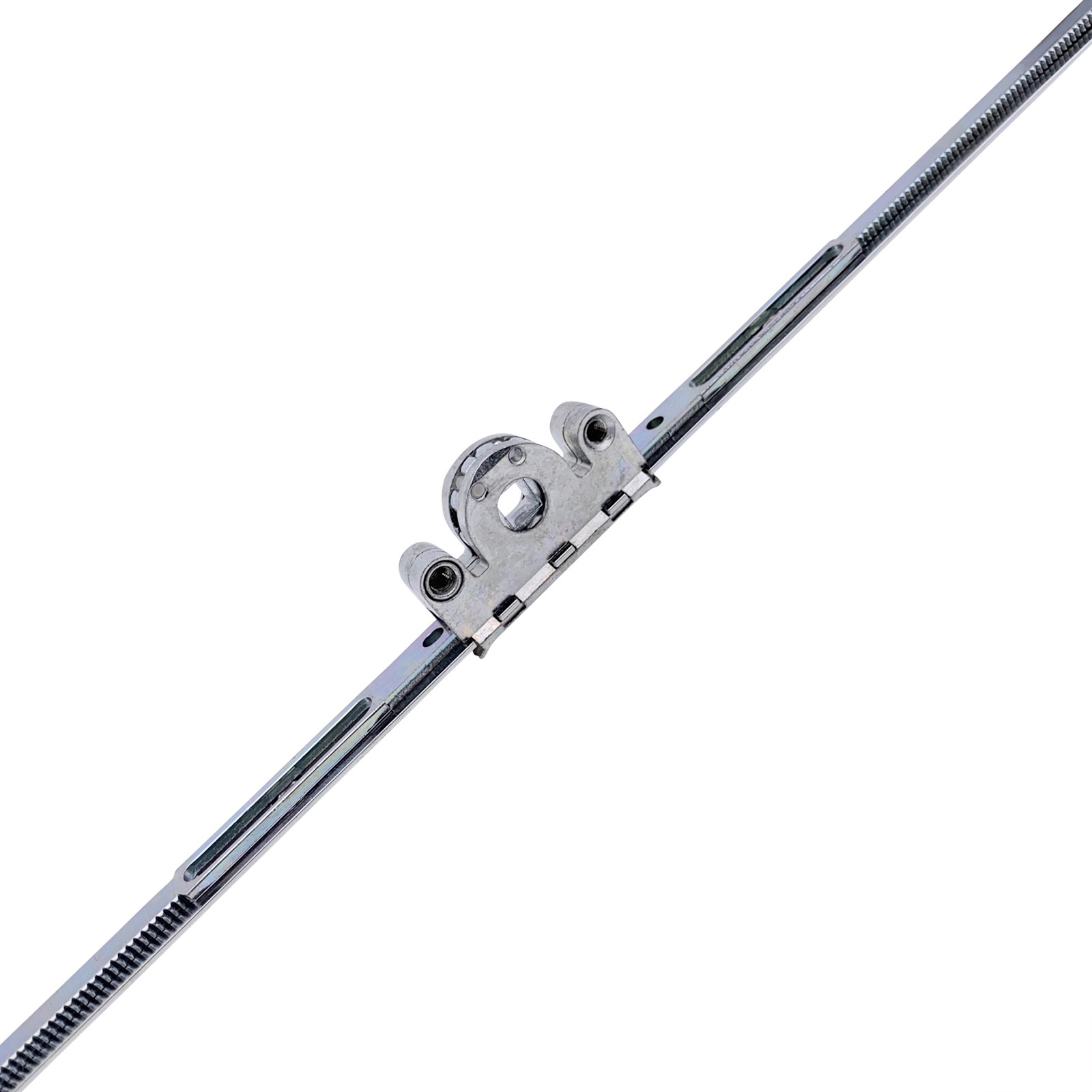

Winkhaus Einlassgetriebe GM.U.2100-2 in Silber Herstellernummer: 4987412 „GETRIEBE GM.U.2100-2 ZN“ Funktionsweise ermöglicht Dreh-Kipp-Öffnung von Fenstern wird durch den Fenstergriff betätigt überträgt Bewegung des Griffes auf Fensterbeschlag für Einbau in die Beschlagnut vorgesehen Fließtext Das Einlassgetriebe GM.U.2100-2 gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es ist in Aluminium-, Holz-, Kunststoff- und Stahlfenstern einsetzbar. Die Integration erfolgt in der Beschlagnut, wofür eine Ausfräsung im Fensterflügel erforderlich ist. Das Produkt ist in Silber verzinkt ausgeführt und die Handhabung basiert auf einer Dreh-Kipp-Schaltfolge. Lieferumfang Einlassgetriebe GM.U.2100-2
Original Winkhaus Getriebeschiene GK.U.925-1.ZN aus der Beschlagserie proPilot. Herstellernummer: 4988179 “GETRIEBE GK.U.925-1.ZN” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 750 – 925 mm Flügelfalzhöhe Griffsitz: 375 mm (G 375) Die Bezeichnungen “GK U 925” und “750-925” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GK.U.925-1 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!
Winkhaus Getriebe GK.U.1100-1.ZN in Silber Funktionsweise: Übertragung der Griffbewegung zur Schaltung des Fensterbeschlags Montage erfolgt in die Beschlagnut mit erforderlicher Ausfräsung Geeignet für Dreh-Kipp-Fenster Koppelbar mit weiteren Beschlägen Das Getriebe GK.U.1100-1.ZN gehört zur proPilot Serie und wird in der Beschlagnut von Aluminium-, Holz-, Kunststoff- oder Stahlfenstern verwendet. Es ermöglicht die Bewegung des Fenstergriffs zu koordinieren und den Fensterbeschlag in verschiedene Stellungen zu schalten. Die Ausführung ist einteilig und das Getriebe ist silber verzinkt. Lieferumfang: Einlassgetriebe GK.U.1100-1.ZN
Original Winkhaus Getriebeschiene GM.U.1100-1.ZN aus der Beschlagserie proPilot. Herstellernummer: 4987359 “GETRIEBE GM.U.1100-1.ZN” Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 750 – 1100 mm Flügelfalzhöhe Die Bezeichnungen “GM U 1100” und “750-1100” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GM.U.800 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!
Original Winkhaus Getriebeschiene GM.U.800.ZN aus der Beschlagserie proPilot. Herstellernummer: 4987358 “GETRIEBE GM.U.800 ZN” Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Rechts und links verwendbar – ohne Verschlusspunkt – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 550 – 800 mm Flügelfalzhöhe Die Bezeichnungen “GM U 800” und “550-800” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GM.U.800 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!
Winkhaus Einlassgetriebe GM.U.1450-1 verzinkt Funktionsweise Montage in der Beschlagnut mit notwendiger Ausfräsung im Fensterflügel Bedienung und Schaltung des Getriebes über den Fenstergriff Überträgt Griffbewegung auf alle Fensterbeschlagkomponenten Ermöglicht verschiedene Fensterstellungen Das Einlassgetriebe GM.U.1450-1 gehört zur proPilot Serie und wird auf der aufliegenden Bandseite in Fensterrahmen eingesetzt. Der Einbau erfordert eine spezielle Ausfräsung im Fensterflügel. Es ist geeignet für Aluminium-, Holz-, Kunststoff-, und Stahlfenster. Die Oberfläche ist verzinkt und in Silber ausgeführt. Lieferumfang Einlassgetriebe GM.U.1450-1
Winkhaus Getriebe GK.U.1975-2.ZN in Silber Herstellernummer: 4988186 „GETRIEBE GK.U.1975-2.ZN“ Funktionsweise: Übertragen der Griffbewegung auf Fensterbeschlag Steuerung der Dreh-Kipp-Funktion Montage in der Beschlagnut mit Ausfräsung im Flügel Koppelbar für erweiterte Anwendungen Das Getriebe GK.U.1975-2.ZN gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Montiert wird es in der 16 mm Beschlagnut, wobei eine Ausfräsung im Flügel erforderlich ist. Die silberne Oberfläche ist verzinkt, und das Bauteil ist nicht abschließbar. Lieferumfang: Einlassgetriebe GK.U.1975-2.ZN
Winkhaus Einlassgetriebe GK.U.1625-2.ZN Silber Herstellernummer: 4988184 „proPilot“ Funktionsweise Montage in der Beschlagnut mit Ausfräsung im Fensterflügel Schaltung über den Fenstergriff Übertragung der Griffbewegung auf alle Komponenten des Fensterbeschlags Erlaubt Dreh-Kipp-Öffnung Das Einlassgetriebe GK.U.1625-2.ZN ist Teil der proPilot Serie und wird in Fenstern mit aufliegender Bandseite eingesetzt. Es wird innerhalb der Beschlagnut montiert, wobei eine spezifische Ausfräsung erforderlich ist. Das Getriebe passt sich an Fensterwerkstoffe wie Aluminium, Holz, Kunststoff und Stahl an. Die Beschlagfarbe ist silber, mit einer verzinkten Oberfläche, die einen hohen Beständigkeitsschutz bietet. Lieferumfang Einlassgetriebe GK.U.1625-2.ZN
Winkhaus Getriebe GK.U.1275-1.ZN Silber Herstellernummer: 4988182 „Getriebe GK.U.1275-1.ZN“ Funktionsweise Übersetzt Griffbewegung in Fensterstellungen Montage in Beschlagnut, Ausfräsung erforderlich Zwei Verschlusspunkte mit Rundbolzen Dreh-Kipp Mechanik, DIN links und rechts verwendbar Das Getriebe GK.U.1275-1.ZN aus der proPilot Serie von Winkhaus ist Teil der Dreh-Kipp-Beschläge für Fenster mit aufliegender Bandseite. Es wird in der Beschlagnut montiert, wobei eine Ausfräsung im Fensterflügel notwendig ist. Der Fenstergriff steuert das Getriebe, das die Bewegung auf die Fensterbeschläge überträgt, um das Öffnen und Schließen in verschiedene Positionen zu ermöglichen. Das Getriebe ist für Aluminium, Holz, Kunststoff und Stahl geeignet. Lieferumfang Getriebe GK.U.1275-1.ZN
Winkhaus Getriebe GK.U.1800-2.ZN Silber Herstellernummer: 4988185 „GETRIEBE GK.U.1800-2.ZN“ Funktionsweise installiert in der Beschlagnut des Fensterflügels steuert Bewegungen des gesamten Fensterbeschlags über den Griff ermöglicht Umstellung zwischen Dreh- und Kippfunktion mechanisches Einlassgetriebe ohne abschließbare Funktion Fließtext Das Getriebe GK.U.1800-2.ZN gehört zur proPilot Serie und wird für aufliegende Bandseiten eingesetzt. Es ist für Aluminium, Holz, Kunststoff und Stahl geeignet. Es ist ein einteiliges Einlassgetriebe, das in der Beschlagnut montiert wird, mit 16 mm Beschlagnut. Das Bauteil ist silberfarben und verzinkt. Der Fenstergriff übernimmt die Steuerung und überträgt die Bewegungen auf den Beschlagmechanismus des Fensters. Lieferumfang Einlassgetriebe GK.U.1800-2.ZN
Original Winkhaus Getriebeschiene GK.U.750.ZN aus der Beschlagserie proPilot. Herstellernummer: 4988178 “GETRIEBE GK.U.750 ZN” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – ohne Verschlusspunkt – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 575 – 750 mm Flügelfalzhöhe Griffsitz: 260 mm (G 260) Die Bezeichnungen “GK U 750” und “575-750” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GK.U.750 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!
Winkhaus Getriebe GM.U.2400-3.ZN in Silber Herstellernummer: 5012454 „proPilot“ Funktionsweise: Montage in der Beschlagnut mit Ausfräsung im Fensterflügel erforderlich Schaltung über Fenstergriff zur Übertragung der Griffbewegungen Ermöglicht Dreh- und Kippstellungen des Fensters Geeignet für links- und rechtsangeschlagene Fenster Das Getriebe GM.U.2400-3.ZN gehört zur proPilot Serie und wird in der Beschlagnut der Fenster montiert. Es ist für aufliegende Bandseiten in Aluminium-, Holz-, Kunststoff- und Stahlfenstern geeignet. Die Schaltung erfolgt durch den Fenstergriff, wobei ein Dreh-Kipp-Mechanismus implementiert ist. Das Getriebe ist in silberner Verzinkung erhältlich und bietet drei Verschlusspunkte in Rundbolzenausführung. Lieferumfang: Einlassgetriebe GM.U.2400-3.ZN
Winkhaus Einlassgetriebe GK.U.1450-1.ZN Silber Herstellernummer: 4988183 „GETRIEBE GK.U.1450-1.ZN“ Funktionsweise: Montage in der Beschlagnut mit notwendiger Ausfräsung Aktivierung über Fenstergriff Überträgt Griffbewegung auf Fensterbeschlagskomponenten Ermöglicht verschiedene Fensterstellungen Das Einlassgetriebe GK.U.1450-1.ZN ist Teil der proPilot Serie von Winkhaus und wird in aufliegenden Bandseiten eingesetzt. Es eignet sich für Aluminium-, Holz-, Kunststoff- und Stahlfenster und verfügt über eine silberne, verzinkte Oberfläche. Das Getriebe ist für Flügel mit einer Falzhöhe von 1200 bis 1450 mm geeignet und verfügt über zwei Verschlusspunkte mit Rundbolzen. Lieferumfang: Einlassgetriebe GK.U.1450-1.ZN
Winkhaus Einlassgetriebe GM.U.1750-2 in Silber Herstellernummer: 4987411 „GETRIEBE GM.U.1750-2 ZN“ Funktionsweise Überträgt die Bewegung des Fenstergriffes auf den Beschlag Ermöglicht Dreh-Kipp-Öffnung Einlassgetriebe wird in die Beschlagnut montiert Erfordert Ausfräsung im Fensterflügel für Getriebekasten Das Einlassgetriebe GM.U.1750-2 gehört zur proPilot Serie und wird für aufliegende Bandseiten verwendet. Es eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Das Einlassgetriebe wird in der 16 mm Beschlagnut montiert und ist für Fenster mit einer Flügelfalzhöhe von 1250 mm bis 1750 mm geeignet. Die Oberfläche ist verzinkt ausgeführt und das Bauteil ist in Silber gehalten. Lieferumfang Einlassgetriebe GM.U.1750-2
