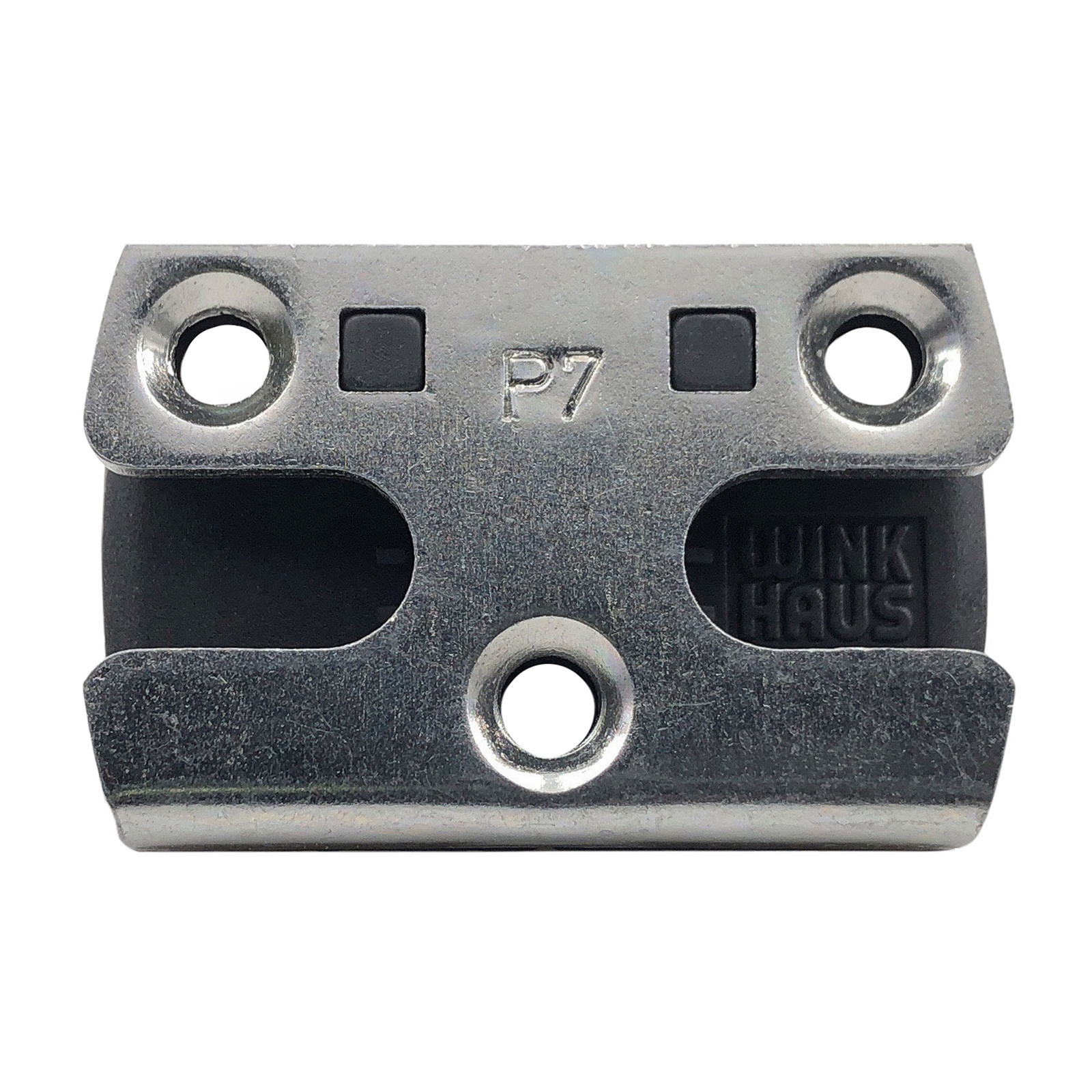

Winkhaus Sicherheitsschließblech SBS.K.94.P7 für Kunststofffenster. Produktdetails:– rechts und links verwendbar– Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil)– Einsatzbereich: Basissicherheit, WK1, WK2, RC2– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 3 gerade Verschraubungen– Nutmittenlage 13 mm– Anpressdruck (mm): + 0,7 Verwendung für Profilhersteller: BRÜGMANN– AD/MD Herstellernummer Winkhaus: 4927717 “SICHERH.BL.SBS.K.94.P7”Gravur auf der Rückseite: S 94 Hinweis:Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!

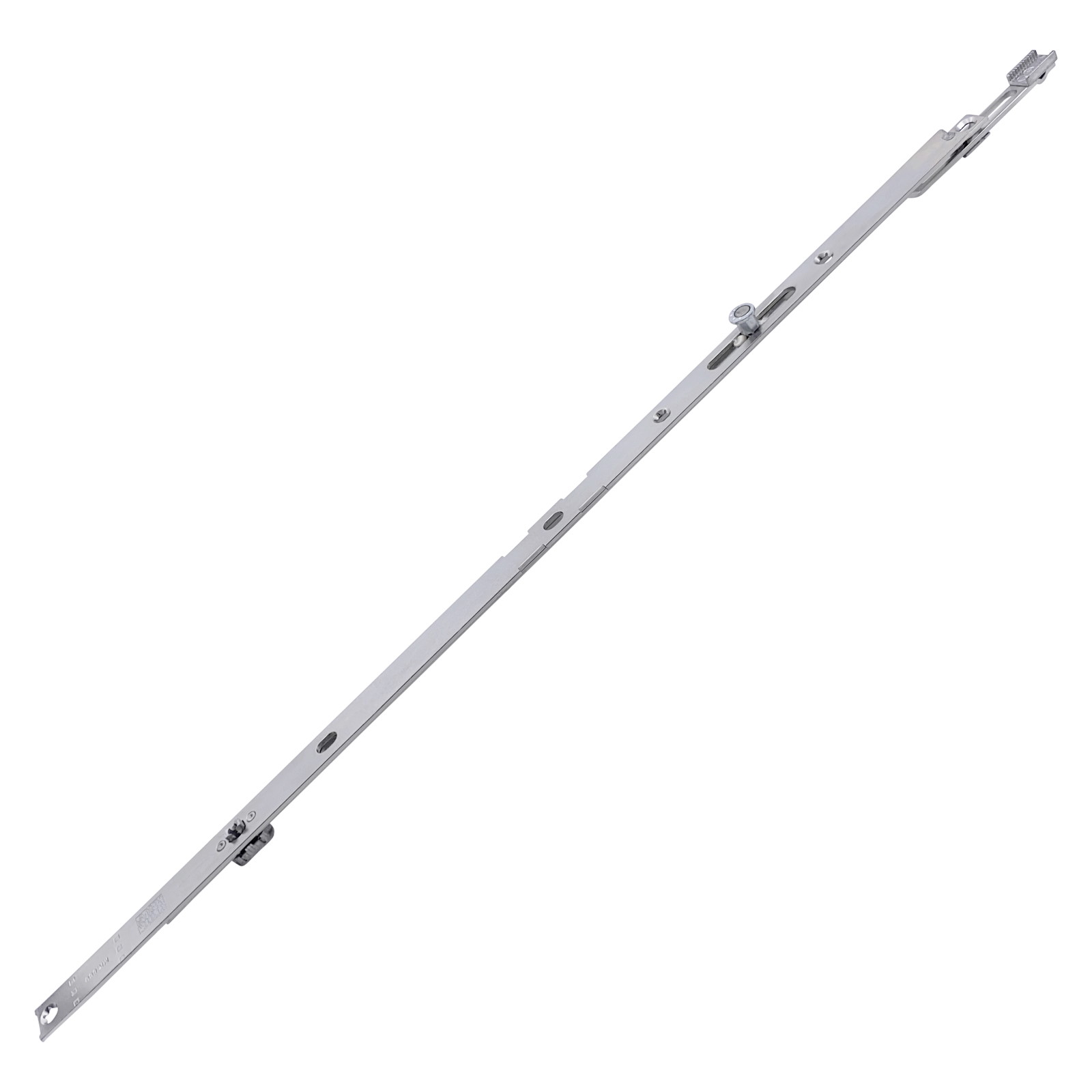

Original Winkhaus Mittenverriegelung MK.500-1, koppelbar, aus der Beschlagsserie activPilot.Herstellernummer: 2824986Produktbeschreibung:– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Stulpbreite 16 mm– Mittenfixierung löst sich selbstständig durch Eindrehen der Beschlagschraube– Senkrecht und waagerecht verwendbar– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– In der Beschlagnut klemmbar– Verlängerbare Mittenverriegelung, koppelbar mit der Winkhaus-StandardverzahnungDie Bezeichnung “MK.500” ist auf der Mittenverriegelung eingeprägt.

Winkhaus Kippstück SBK.K.E.5 für Kunststofffenster. Produktdetails:– rechts und links verwendbar– Material: Zinkdruckguss– Funktion: Zum Ansatz an das Schließblech SBS.K. bei “Kipp vor Dreh”– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm Verwendung für Profilhersteller: Aluplast– Ideal 4000 – 8000, Energeto Schüco– Corona 60 Herstellernummer Winkhaus: 4935954 “KIPPSTÜCK SBK.K.E.5Gravur auf der Rückseite: SBKE5 Hinweis:Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Kippschließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Kippschließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!

Original Winkhaus Kantenriegel KU4 Baureihe: Pilot Kann alternativ ebenfalls eingesetzt werden für: – Kantenriegel KU11 (baugleich) – Kantenriegel K1 (der KU4 ist deutlich länger, hier müssen Anpassungen vorgenommen werden!!) Maße: 16 x 185 mm, 30° mm Winkel unten. Die Bezeichnung KU4 ist auf der Rückseite eingraviert.

Winkhaus Verstellschlüssel acP2 Achtkant aus der Beschlagserie activPilotHerstellernummer: 4999884 "VERSTELLSCHLÜSSEL acP2 ACHTKANT" Bauteiltyp: JustierwerkzeugMaterial: KunststoffFarbe: Blau Dieser Justierschlüssel wird verwendet, um den Anpressdruck der activPilot Achtkantbolzen / Pilzköpfe an diversen Bauteilen wie Getriebeschienen, Eckumlenkungen usw. zu verringern bzw. zu erhöhen.

Original Winkhaus Stulpflügelgetriebe GASK 2225-4 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4933724 “STULPGETR.GASK.2225-4”Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– In der Beschlagnut klemmbar– Verdeckt liegender Bedienungshebel leicht zugänglich– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (4 Stück, GASK.2225-4)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1– Mittenfixierung serienmäßig– Rechts und links verwendbar– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– kürzbar gemäß der angegebenen FFHAnwendungsbereich:1975 – 2225 mm FlügelfalzhöheDie Bezeichnungen “GASK 2225 BK” und “FFH 1975 – 2225” sind eingraviert. Bei dieser Ausführung sind 4 Schließbleche montiert/aufgeschweißt.

Original Winkhaus Rahmenteil RT.DFE-TFE.ZN aus der Beschlagserie activPilot.Herstellernummer: 4937821 “RAHMENT.RT.DFE-TFE.ZN”Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– DIN Links / Rechts verwendbarLieferumfang:– Rahmenteil RT.DFE-TFE.ZNDen korrekten Einbau in Verbindung mit einem Trifunktionselement können Sie den Produktbildern entnehmen.

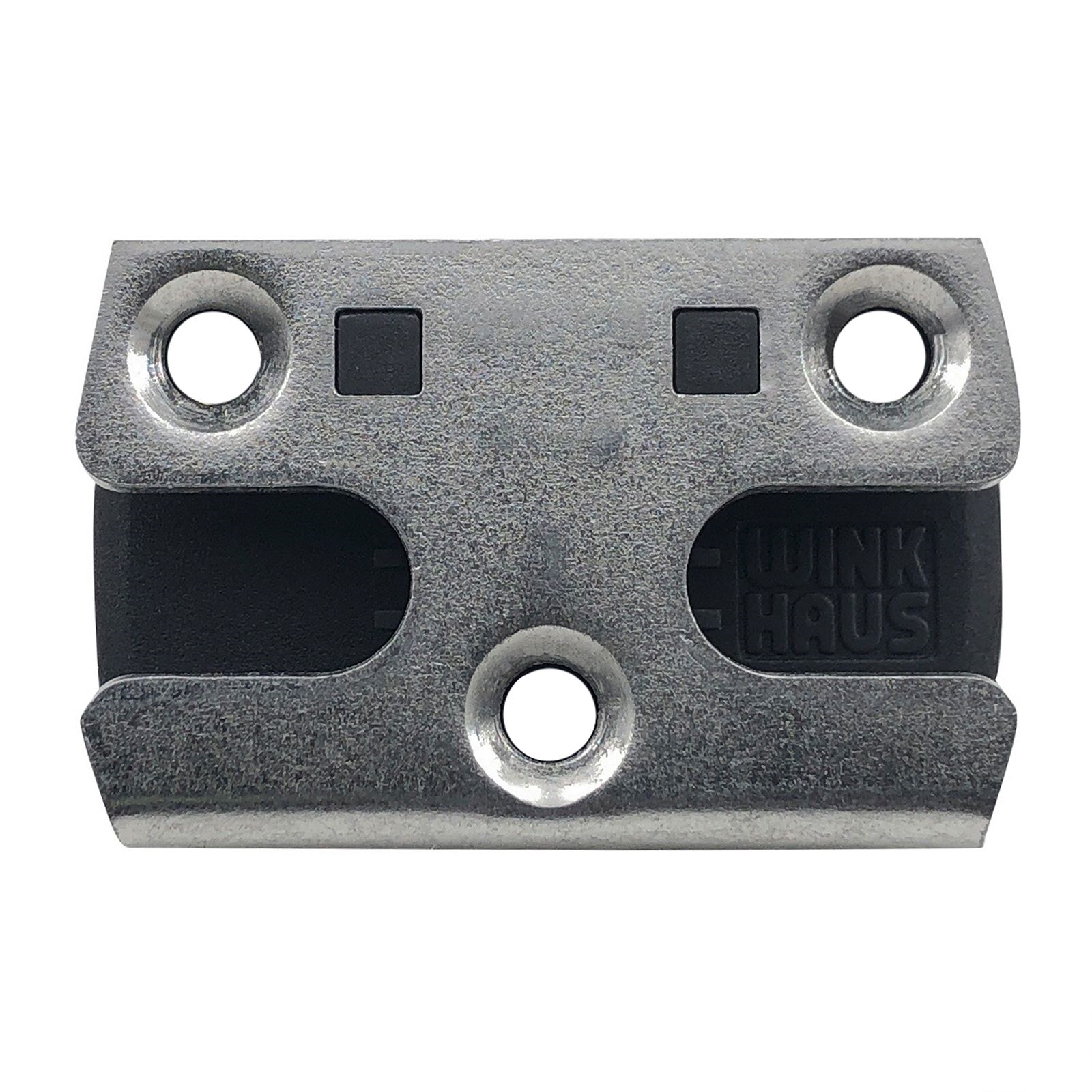

Winkhaus Sicherheitsschließblech SBS.K.161 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 3 gerade Verschraubungen – Nutmittenlage 13 mm Verwendung für Profilhersteller: ALUPLAST – Energeto, Ideal 4000 – 8000 Herstellernummer Winkhaus: 2861672 Gravur auf der Rückseite: S. 161 Hinweis: Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Abmessungen in der Skizze bzw. die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

Original Winkhaus Anschlagstück ANS ACP aus der Beschlagserie activPilot Concept.Herstellernummer: 5009363 "ANSCHLAGSTÜCK ANS acP" Das Anschlagstück wird zur Blockierung der Kippstellung bei Dreh-Kipp-Beschlägen verwendet und kann DIN links/rechts verwendet werden. Anwendung:Clipsen Sie hierzu einfach das Anschlagstück unterhalb eines Verschlusspunktes ein wie auf unserem Beispielbild zu sehen. Danach wird die Kippfunktion blockiert.

Original Winkhaus Rahmenteil RT.DFE-TFE.RSHerstellernummer: 5073872 “RAHMENT.RT.DFE-TFE.RS” Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar Lieferumfang:– Rahmenteil RT.DFE-TFE.RS

Winkhaus Kippstück SBK.K.E.3 für Kunststofffenster. Produktdetails:– rechts und links verwendbar– Material: Zinkdruckguss– Funktion: Zum Ansatz an das Schließblech SBS.K. bei “Kipp vor Dreh”– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm Verwendung für Profilhersteller: Aluplast– Ideal 2000 – 3000 Brügmann– System AD/MD Internova– Internova 6000 L.B.Plastic– PAD, PMD, PCD Schüco– Corona 70, Corona SI 82 Trocal (Profine)– InnoNova 70 A5 / M5 VEKA– Softline 70 AD/MD, Topline AD, Swingline, Alphaline Herstellernummer Winkhaus: 4935945 “KIPPSTÜCK SBK.K.E.3Gravur auf der Rückseite: SBKE3 Hinweis:Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Kippschließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Kippschließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!

- Dient als Adapter für das Duo- und Trifunktionselement an Stulpflügelgetrieben- Profilneutral, da der Adapter in die Schließbleche des Stulpflügelgetriebes montiert wirdMerkmale:Bauteiltyp: RT für DFE/TFEFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlNutmittenlage: 13  mmFalzluft: 12  mmHolzrahmennut: Eurofalz, Euronut 6/8, Euronut 7/8Bauteiltiefe: 18,8  mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz : Blendrahmen - verdecktliegendBauteillänge: 49  mm

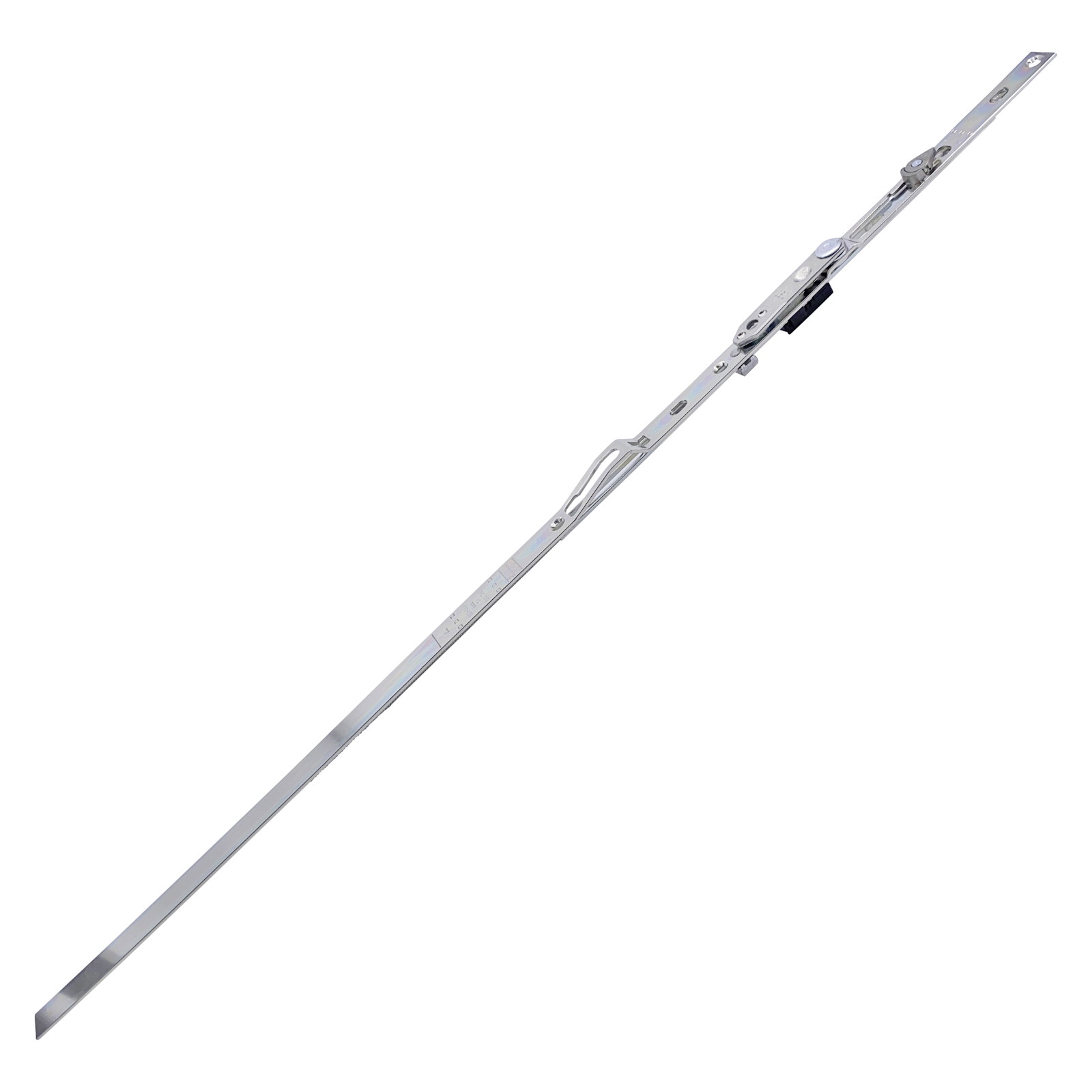

Original Winkhaus Oberschiene OS2.800 aus der Beschlagserie activPilot.Herstellernummer: 4928979 “OBERSCH.OS2.800”Produktbeschreibung:– OS2 … wird bandseitig mit der E2 kombiniert– In Verbindung mit den Scheren SK2/SH2/SHW2– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– In der Beschlagnut klemmbar– Progressiver Scherenanzug von 18 auf 25 mm einstellbar– Integrierte Schaltsperre in Kippstellung serienmäßig– Ab 1475 mm Flügelfalzbreite mit Zusatzschere ZSR– Rechts und links verwendbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisenAnwendungsbereich:600 – 800 mm FlügelfalzbreiteDie Bezeichnungen “OS2.800” und “FFB 600 – 800” sind eingraviert.

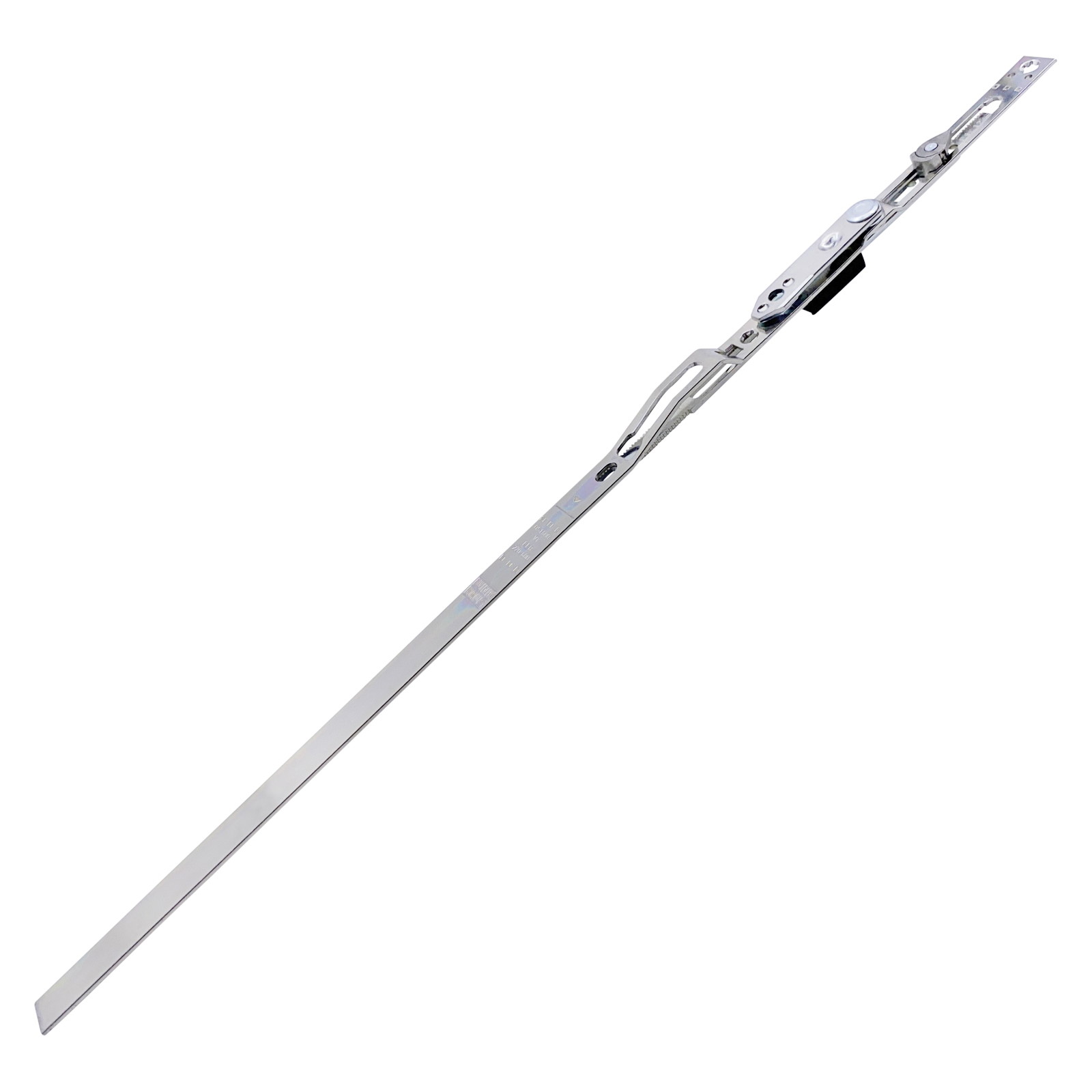

Original Winkhaus Oberschiene OS1.600 aus der Beschlagsserie activPilot.Herstellernummer: 2847141Produktbeschreibung:– In Verbindung mit den Scheren SK1/SH1/SHW1– OS1.600 wird bandseitig immer mit einer E3 kombiniert– Integrierte Schaltsperre in Kippstellung serienmäßig– Progressiver Scherenanzug von 18 auf 25 mm einstellbar– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– In der Beschlagnut klemmbar– Rechts und links verwendbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisenAnwendungsbereich: 270 mm – 600 mm Flügelfalzbreite (FFB)Die Bezeichnung “OS1.600” ist auf der Oberschiene eingraviert.

Winkhaus Sicherheitsschließblech SBS.K.205.P5 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 3 gerade Verschraubungen – Nutmittenlage 13 mm Verwendung für Profilhersteller: KBE – 70 AD/MD – 76 AD/MD – 88+ Kömmerling -76 AD/MD Herstellernummer Winkhaus: 4996029 Gravur auf der Rückseite: S205 Hinweis: Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Abmessungen in der Skizze bzw. die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

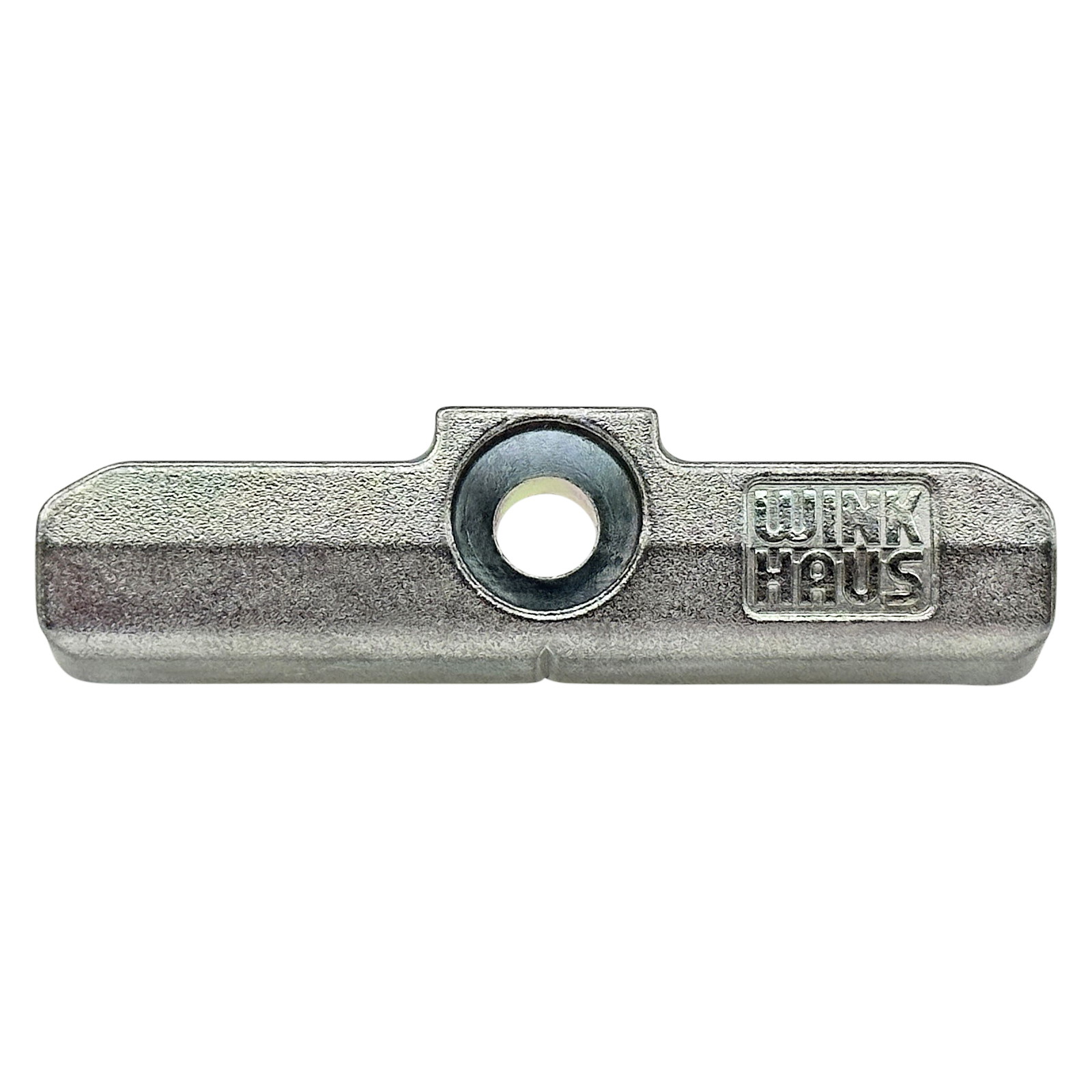

Original Winkhaus Schließblech SBA.K.505.P5 für Kunststofffenster aus der Produktserie activPilot. Produktdetails:– rechts und links verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm- Erhöhter Anpressdruck 0,5 mm Herstellernummer Winkhaus: 5004129Gravur auf der Rückseite: A 505 Hinweis:Die Schließbleche sehen teilweise sehr identisch aus. Bitte beachten Sie die kompatiblen Profil-Angaben sowie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!

Original Winkhaus Justierschlüssel 4 mm   Produktbeschreibung: – Mit diesem Justierschlüssel können diverse Scheren, Ecklager und Flügellager von Winkhaus eingestellt werden (Pilot, autoPilot, activPilot,..), wo ein Innensechskant von 4 mm verwendet wurde.   Lieferumfang: – Winkhaus Justierschlüssel 4 mm in Schwarz

Winkhaus Stulpplatte R aus der Beschlagserien autoPilot / activPilot. Herstellernummer: 1934201 “STULPPLATTE R SL”   Produktmerkmale: – Zur Verbindung einer Eckumlenkung mit einem abzulängenden Bauteil, z. B. Getriebe-, Oberschiene – Abzulängendes Bauteil kann gerade abgetrennt werden   Auf der Stulpplatte ist die Bezeichnung “autoPilot” eingraviert.

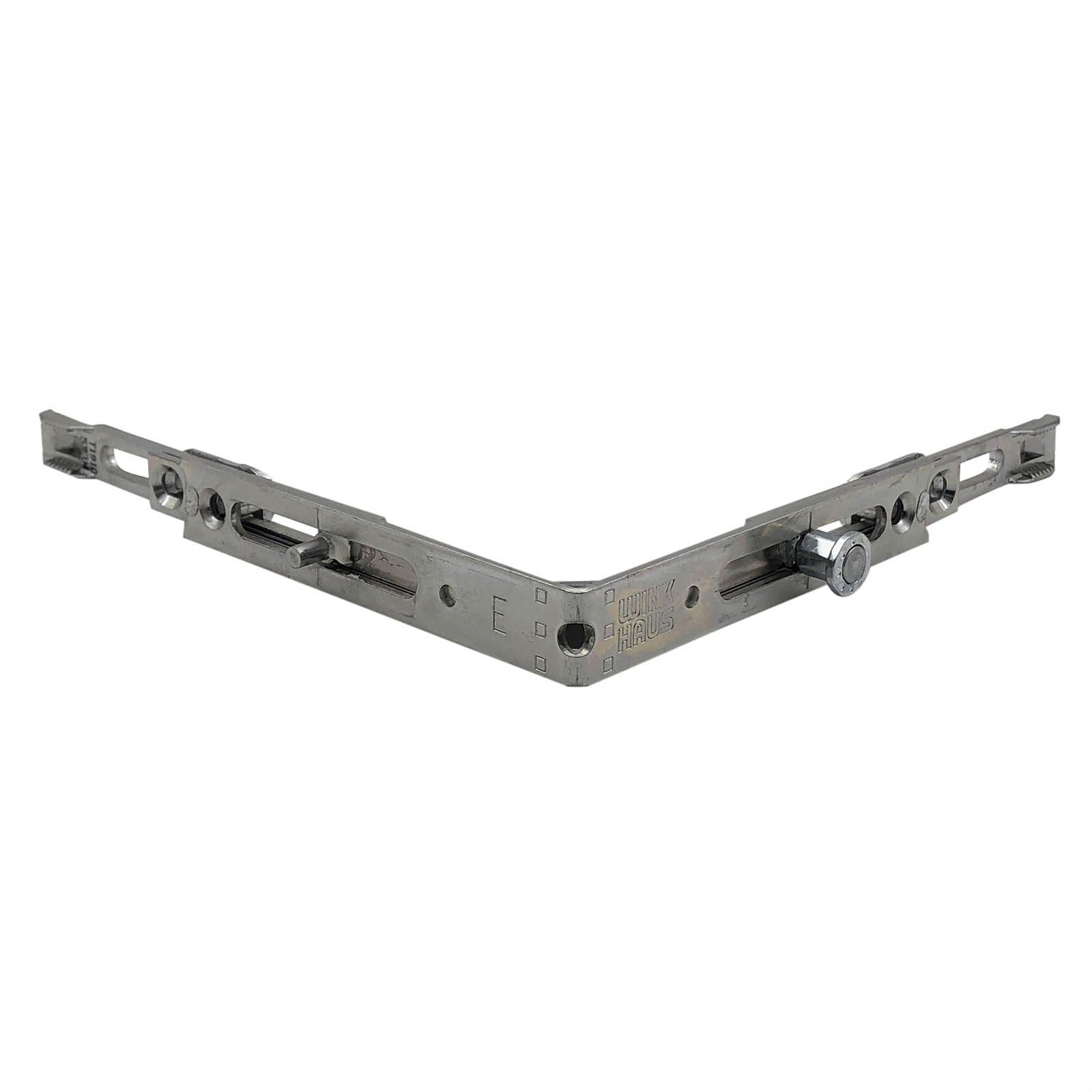

Original Winkhaus Eckumlenkung E2.N aus der Produktserie activPilot.Herstellernummer: 5123103 „ECKUML.E2.N“, vormals 5019147Produktbeschreibung:– Wird bandseitig mit der Oberschiene OS2 kombiniert– Rechts und links verwendbar– Schenkellänge 98,5 mm– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Automatische und manuelle Montage möglich– Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne StulpplattenLieferumfang:– Winkhaus Eckumlenkung E2.N (1 Sicherheitsschließzapfen)

Original Winkhaus Fehlschaltsicherung FSF aus der Beschlagserie activPilotHerstellernummer: 5031156 "FEHLSCHALTSICHERUNG FSF" Produktbeschreibung:– Zum Aufschrauben auf die Getriebeschiene– Verhindert das Betätigen des Griffes bei geöffnetem Flügel– Mittenfixiert und daher im Lieferzustand rechts und links verwendbar– Separates Rahmenteil nicht erforderlich (schlägt auf den Rahmen)– Für Nutmittenlage von 9 und 13 mm geeignet Lieferumfang:1x Fehlschaltsicherung FSF

Winkhaus Sicherheitsschließblech SBS.K.144 für Kunststofffenster. Produktdetails:– rechts und links verwendbar– Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil)– Einsatzbereich: Basissicherheit, WK1, WK2, RC2– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 3 gerade Verschraubungen– Nutmittenlage 13 mm Verwendung für Profilhersteller: KÖMMERLING– 88+, Avantgarde, Classic Elegance Herstellernummer Winkhaus: 2861656 “SICHERH.BL.SBS.K.144”Gravur auf der Rückseite: S 144 Hinweis:Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten.

Original Winkhaus Rahmenteil RT.DFE-TFE.LSHerstellernummer: 5073872 “RAHMENT.RT.DFE-TFE.LS” Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar Lieferumfang:– Rahmenteil RT.DFE-TFE.LS

Original Winkhaus Getriebeschiene GAK.2225-2 aus der Beschlagserie activPilot.Herstellernummer: 4938122 “GETRIEBE GAK.2225-2”Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne StulpplattenAnwendungsbereich:1975 – 2225 FlügelfalzhöheGriffsitz:1050 mm (G 1050)Anzahl Sicherheitsschließzapfen: 2 Stück (GAK 2225-2)Die Bezeichnungen “GAK 2225-2” und “G 1050 FFH 1975 – 2225” sind eingraviert.Hinweis: Auf dem Produktbild ist keine GAK 2225-2 abgebildet, sondern eine andere Größe zur optischen Veranschaulichung.

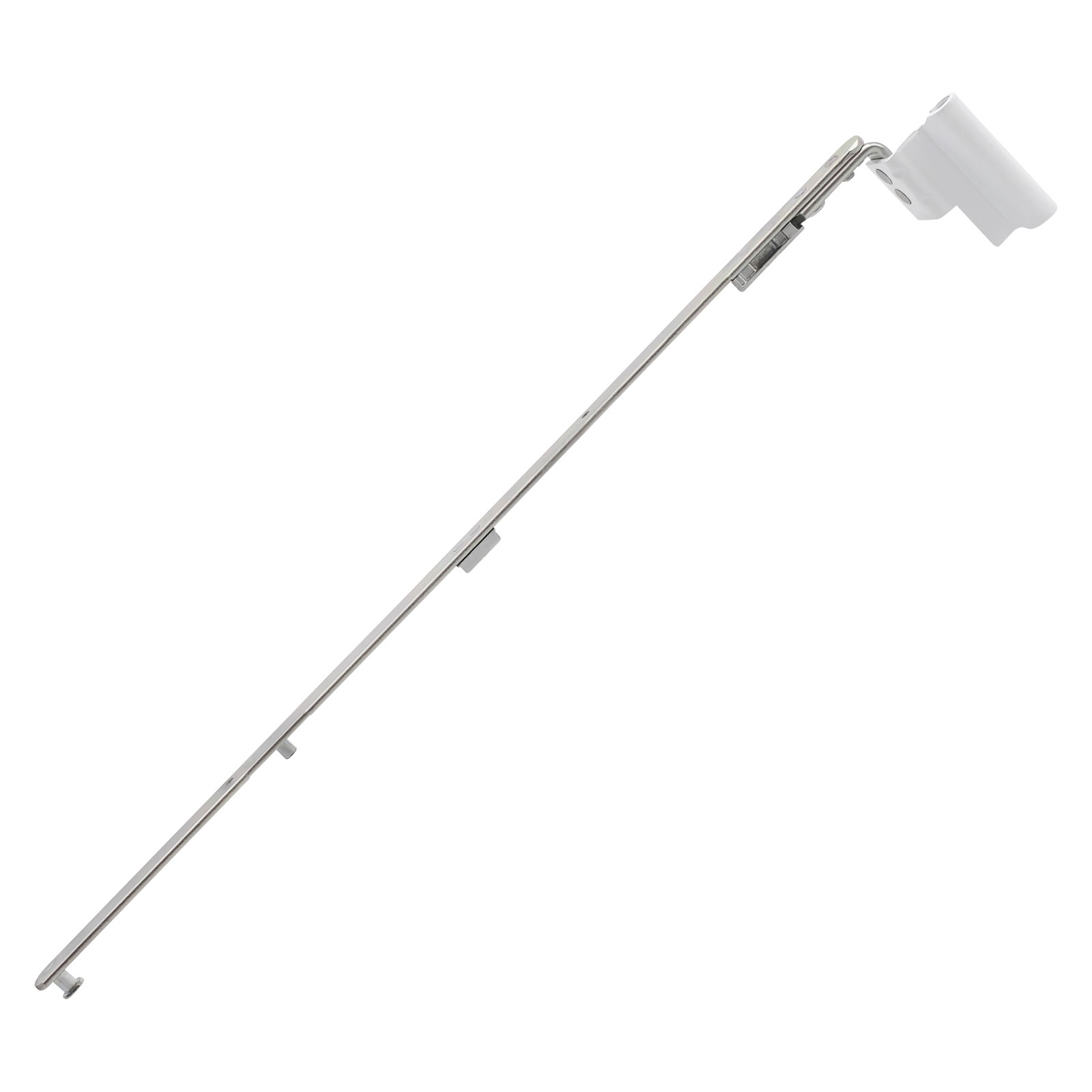

Original WINKHAUS Schere SK2 20-13 links in Weiß aus der Beschlagserie activPilot Herstellernummer: 2858730 “SCHERE SK2.20-13.LS.WS”   Produktinformationen: – Ausführung: links oder rechts – Für 20 mm Überschlag und 13 mm Nutlage – Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS.. – Scherengröße: SK2 (ab FFB 601 mm) – Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm) – Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt) – Flügelgewicht max. 130 kg – Schere mit Tandemanzug – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Integrierte Drehhemmung über Kunststoffhülse im Scherenband   Lieferumfang: – Schere SK2 20-13 links in Weiß   Die Bezeichnung “SK 20 13 ls” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.
