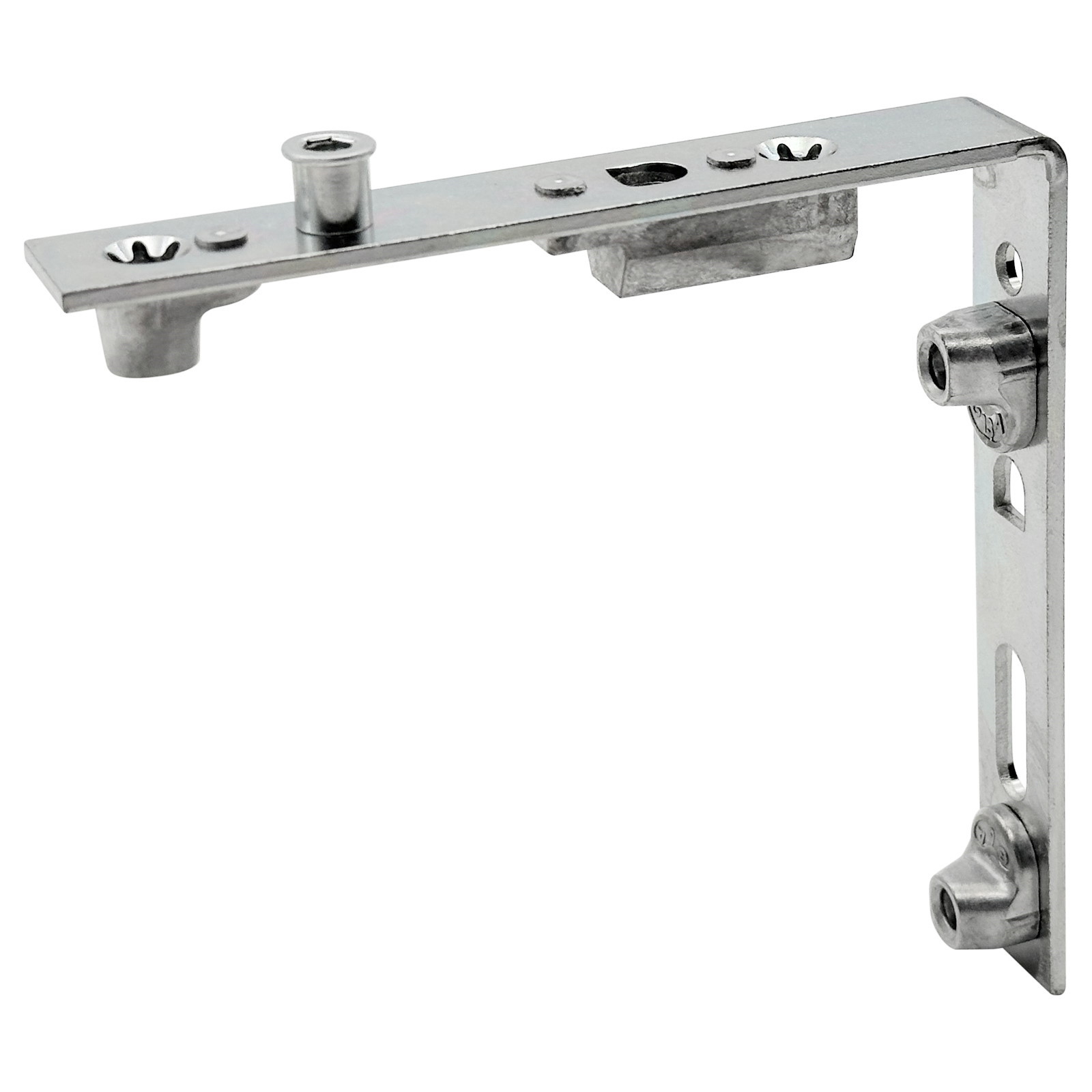

Original Winkhaus Drehlagerwinkel ERW SL in SilberHerstellernummer: 2300023 „DREHLAGERWINKEL ERW SL“ Funktionsweise:– dient als Aufnahmepunkt für das Drehlager- oder Kipplagerband– wird flügelseitig in die 16?mm Beschlagnut eingesetzt– ermöglicht die Drehfunktion des Fensterflügels– Montage auf aufliegender Bandseite Der Drehlagerwinkel ERW SL gehört zur autoPilot sowie activPilot Concept Serie und wird bei Fenstern mit aufliegender Bandseite verwendet. Er ist für Fenster aus Aluminium, Holz, Kunststoff oder Stahl geeignet. Das Bauteil ist verzinkt in silberfarbener Ausführung und wird in die Flügelseite eingesetzt, um dort das Drehlagerband aufzunehmen. Technische Daten:– Bauteiltyp: Drehlagerwinkel– Serie: autoPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Flügelbeschlagnut: 16 mm– Nutmittenlage: 13 mm– Falzluft: 12 mm– Anschlagseite: DIN links, DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh– Oberfläche: verzinkt– Farbe Bandseite: silber– Oberfläche Bandseite: verzinkt– Pfostenverbinder: nein– Verpackung: Mehrweg Lieferumfang:– Drehlagerwinkel ERW SL Hinweis: Das passende Drehlagerband muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.

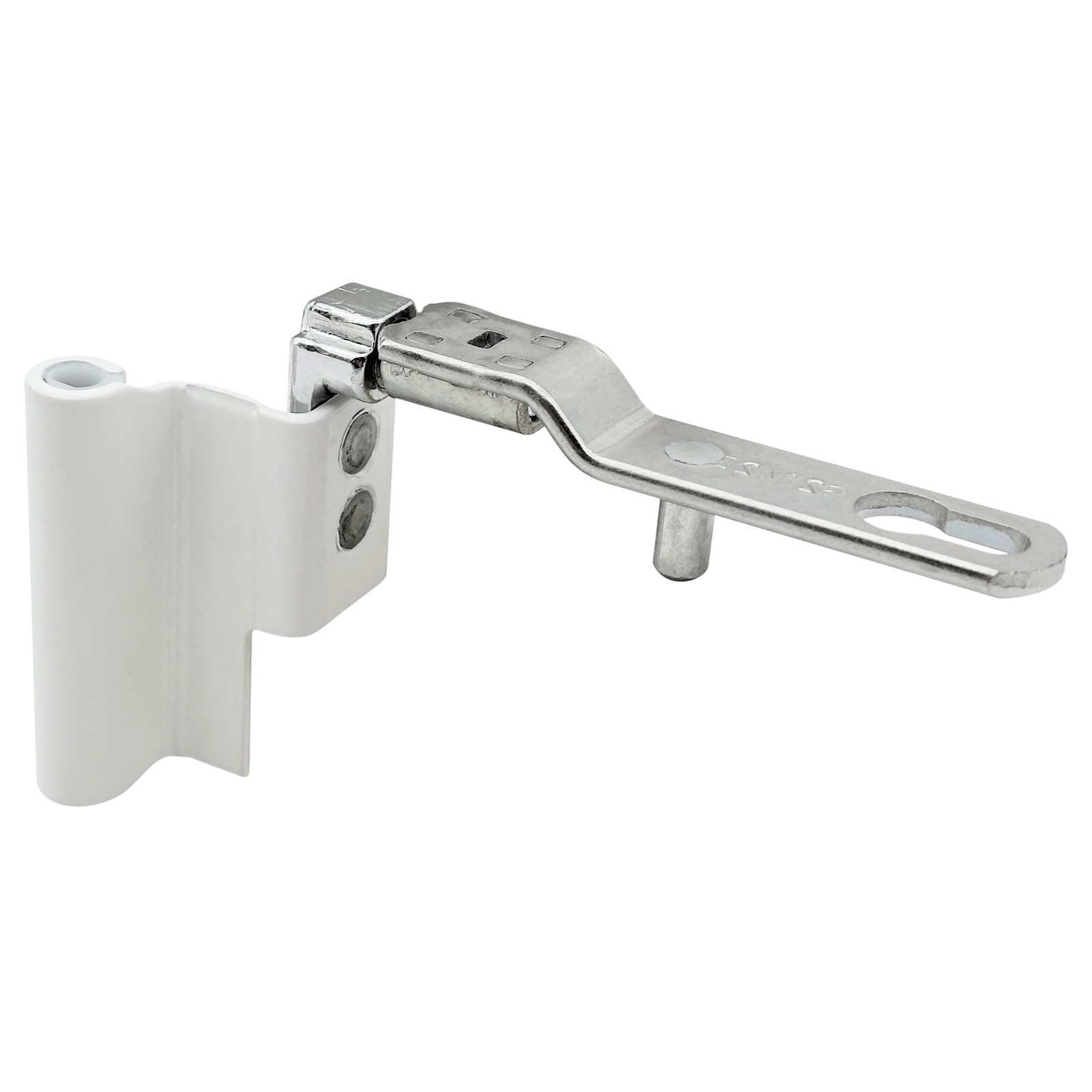

Original Winkhaus Drehlagerband DL.K.20-9.LS.WS in WeißHerstellernummer: 4928095 „DREHL.BAND DL.K.20-9.LS.WS“ Funktionsweise:– ermöglicht die Drehöffnung des Fensterflügels– wird flügelseitig mit dem Drehlagerwinkel montiert– verbindet sich mit dem rahmenseitigen Scherenlager über Scherenlagerstift– Montage auf der aufliegenden Bandseite für links angeschlagene Fenster Das Drehlagerband DL.K.20-9.LS.WS gehört zur activPilot Concept Serie und ist für links angeschlagene Fenster aus Aluminium, Holz, Kunststoff oder Stahl mit aufliegender Bandseite geeignet. Es wird am Fensterflügel montiert und bildet zusammen mit dem Drehlagerwinkel eine vollständige Lagerlösung für die Drehfunktion. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016), das Bauteil selbst verzinkt. Technische Daten:– Bauteiltyp: Drehlagerband– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Nutmittenlage: 9 mm– Anschlagseite: DIN links– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh– max. zul. Flügelgewicht: 100 kg– Flügelgewicht bei FFB = 1,1 m: 130 kg– Drehhemmung: ja– Pfostenverbinder: nein– Oberfläche: verzinkt– Farbe Bandseite: weiß (ähnl. RAL 9016)– Oberfläche Bandseite: gepulvert Lieferumfang:– Drehlagerband DL.K.20-9.LS.WS Hinweis: Der "Drehlagerwinkel ERW SL" muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.

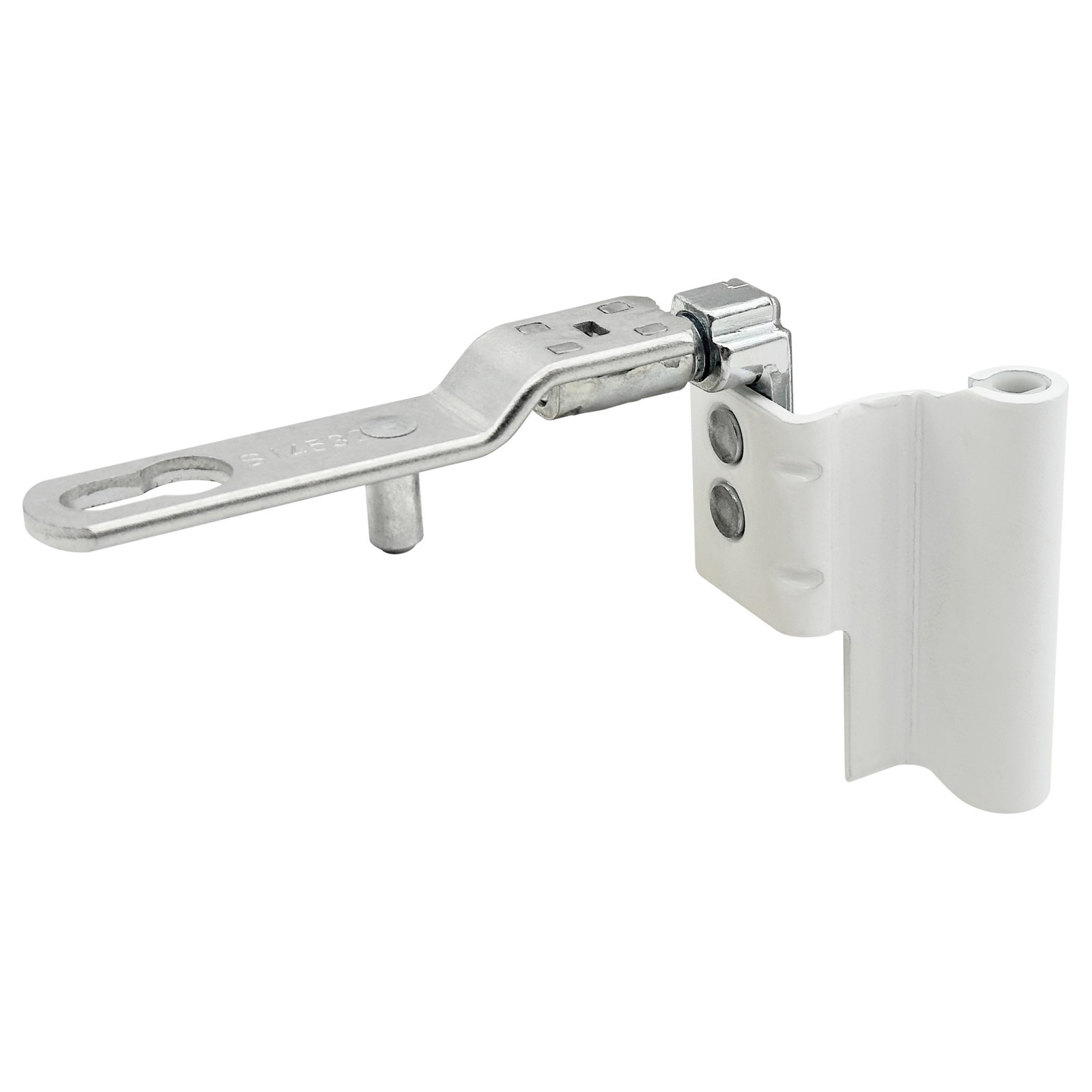

Original Winkhaus Drehlagerband DL.K.20-13.RS.WS in WeißHerstellernummer: 2903191 „DREHL.BAND DL.K.20-13.RS.WS“ Funktionsweise:– ermöglicht die Drehöffnung des Fensterflügels– wird flügelseitig mit dem Drehlagerwinkel kombiniert– verbindet sich mit dem rahmenseitigen Scherenlager über Scherenlagerstift– Montage erfolgt auf der aufliegenden Bandseite für rechts angeschlagene Fenster Das Drehlagerband DL.K.20-13.RS.WS gehört zur activPilot Concept Serie und ist für rechts angeschlagene Dreh-Kipp-Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Es wird flügelseitig montiert und gemeinsam mit dem Drehlagerwinkel als vollständiges Drehlager eingesetzt. Die Bandseite ist weiß (ähnl. RAL 9016) pulverbeschichtet, das Bauteil verzinkt und für Flügelgewichte bis 130?kg ausgelegt. Technische Daten:– Bauteiltyp: Drehlagerband– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Nutmittenlage: 13 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh– max. zul. Flügelgewicht: 100 kg– Flügelgewicht bei FFB = 1,1 m: 130 kg– Drehhemmung: ja– Pfostenverbinder: nein– Oberfläche: verzinkt– Farbe Bandseite: weiß (ähnl. RAL 9016)– Oberfläche Bandseite: gepulvert Lieferumfang:– Drehlagerband DL.K.20-13.RS.WS Hinweis: Der "Drehlagerwinkel ERW SL" muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.

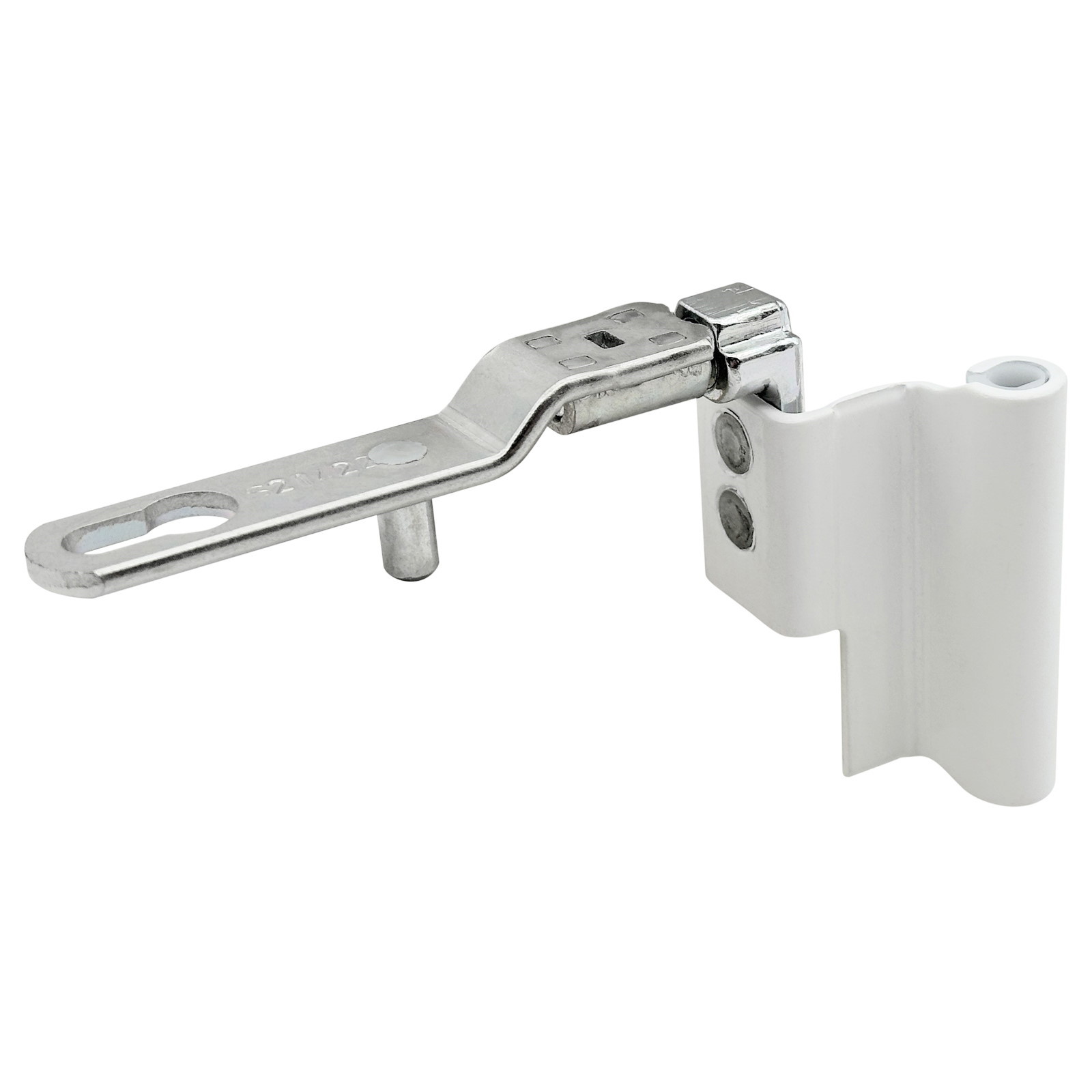

Original Winkhaus Drehlagerband DL.K.20-9.RS.WS in WeißHerstellernummer: 4928093 „DREHL.BAND DL.K.20-9.RS.WS“ Funktionsweise:– ermöglicht die Drehöffnung des Fensterflügels– flügelseitige Montage in Verbindung mit Drehlagerwinkel– Verbindung zum Scherenlager über Scherenlagerstift– aufliegende Montage für rechts angeschlagene Fenster Das Drehlagerband DL.K.20-9.RS.WS gehört zur activPilot Concept Serie und ist für rechts angeschlagene Drehfenster mit aufliegender Bandseite geeignet. Es wird flügelseitig eingesetzt und mit dem Drehlagerwinkel kombiniert. Das Bauteil ist verzinkt und verfügt über eine weiß pulverbeschichtete Bandseite (ähnl. RAL 9016). Die zulässige Flügellast beträgt bis zu 130?kg bei einer Flügelfalzbreite von maximal 1,1?m. Technische Daten:– Bauteiltyp: Drehlagerband– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Nutmittenlage: 9 mm– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh– max. zul. Flügelgewicht: 100 kg– Flügelgewicht bei FFB = 1,1 m: 130 kg– Drehhemmung: ja– Pfostenverbinder: nein– Oberfläche: verzinkt– Farbe Bandseite: weiß (ähnl. RAL 9016)– Oberfläche Bandseite: gepulvert Lieferumfang:– Drehlagerband DL.K.20-9.RS.WS Hinweis: Der "Drehlagerwinkel ERW SL" muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.

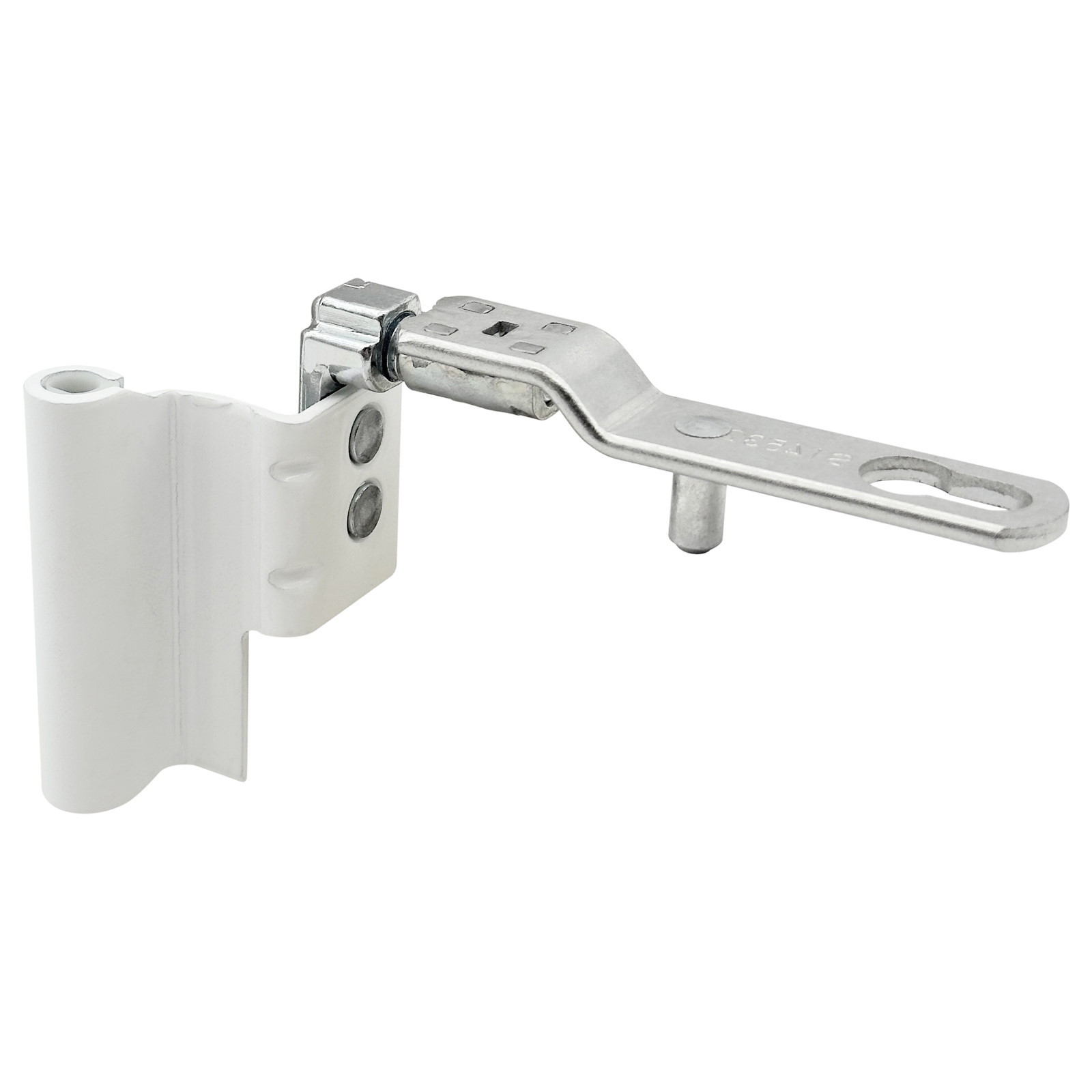

Original Winkhaus Drehlagerband DL.K.20-13.LS.WS in WeißHerstellernummer: 2903203 „DREHL.BAND DL.K.20-13.LS.WS“ Funktionsweise:– ermöglicht die Drehöffnung des Fensterflügels– wird flügelseitig mit dem Drehlagerwinkel montiert– Verbindung mit Scherenlager über Scherenlagerstift– Montage auf aufliegender Bandseite für links angeschlagene Fenster Das Drehlagerband DL.K.20-13.LS.WS gehört zur activPilot Concept Serie und ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl mit aufliegender Bandseite vorgesehen. Es wird flügelseitig angebracht und bildet mit dem Drehlagerwinkel eine vollständige Drehverbindung. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016), das Bauteil ist verzinkt ausgeführt und für Flügelgewichte bis 130?kg geeignet. Technische Daten:– Bauteiltyp: Drehlagerband– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Nutmittenlage: 13 mm– Anschlagseite: DIN links– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh– max. zul. Flügelgewicht: 100 kg– max. Flügelgewicht bei FFB = 1,1 m: 130 kg– Drehhemmung: ja– Pfostenverbinder: nein– Oberfläche: verzinkt– Farbe Bandseite: weiß (ähnl. RAL 9016)– Oberfläche Bandseite: gepulvert Lieferumfang:– Drehlagerband DL.K.20-13.LS.WS Hinweis: Der "Drehlagerwinkel ERW SL" muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.
