Original Winkhaus Schere SH1.T.20-9-12.RS in SilberHerstellernummer: 4989738 „SCHERE SH1.T.20-9-12.RS“ Funktionsweise:– verbindet Fensterflügel und Blendrahmen an der Oberseite– ermöglicht die Dreh- und Kippöffnung des Fensterflügels– Montage erfolgt aufliegend über Scherenlagerstift– für rechts angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH1.T.20-9-12.RS gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Fenster aus Holz mit aufliegender Bandseite vorgesehen. Sie wird flügelseitig montiert und mit einer Oberschiene gekoppelt. Der Anschluss an das rahmenseitige Scherenlager erfolgt über einen Scherenlagerstift. Die Bandseite ist silberfarben und verzinkt. Die Schere eignet sich für Flügel mit 20 mm Überschlag und 9 mm Nutmittenlage. Technische Daten:– Bauteiltyp: Schere– Serie: activPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 9 mm– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp– Bandseitenausführung: Holz mit Topf– Topfausführung: einfach Topf– Scherengröße: 1– Kippöffnungsweite: 140 mm– Öffnungswinkel: 180°– max. Flügelgewicht: 130 kg– Drehhemmung: ja– Zwangssteuerung: nein– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Schere SH1.T.20-9-12.RS
Winkhaus Schere SH2.T.20-9-12.LS Silber Herstellernummer: 4989779 „SCHERE SH2.T.20-9-12.LS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für links angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH2.T.20-9-12.LS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Die Kopplung erfolgt flügelseitig über eine Oberschiene, rahmenseitig über ein Scherenlager. Die Bandseite ist silber und das Bauteil verzinkt ausgeführt. Die Schere bietet eine Kippöffnungsweite von 140 mm bei einem Öffnungswinkel von 180 Grad. Lieferumfang: Schere SH2.T.20-9-12.LS
Original Winkhaus Auflauf AL.SBK.152.BS in SilberHerstellernummer: 5041511 „AUFLAUF AL.SBK.152.BS“ Funktionsweise:– Führung des Fensterflügels beim Kippen– verdecktliegende Montage im Blendrahmen– keine Anpressdruckverstellung vorhanden– für Dreh-Kipp-Fenster mit aufliegender Bandseite geeignet Der Auflauf AL.SBK.152.BS gehört zur activPilot Concept Serie und wird bei Kunststofffenstern mit aufliegender Bandseite eingesetzt. Das Bauteil ist 80?mm lang, 8?mm hoch und 33,5?mm tief. Es wird verdeckt im Blendrahmen montiert. Die Schraubachse liegt bei 18?mm. Die silberfarbene Oberfläche ist verzinkt. Technische Daten:– Bauteiltyp: Auflauf– Serie: activPilot Concept– Fensterwerkstoff: Kunststoff– Bauteillänge: 80 mm– Bauteilhöhe: 8 mm– Bauteiltiefe: 33,5 mm– Falzluft (Bodenschwelle): 10 mm– Schraubachse 1: 18 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen, verdecktliegend– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Auflauf AL.SBK.152.BS
Original WINKHAUS Scherenlagerkappe / Sicherungskappe SPWB – PILOT Serie – weiß Diese Sicherungskappe wird auf das Scherenlager SPWB (siehe Bild) gesetzt. Produktmaße: 18,5 mm x 88 mm (BxH) Gabelweite: 43 mm Lieferumfang: – Scherenlagerkappe SPWB weiß Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung!

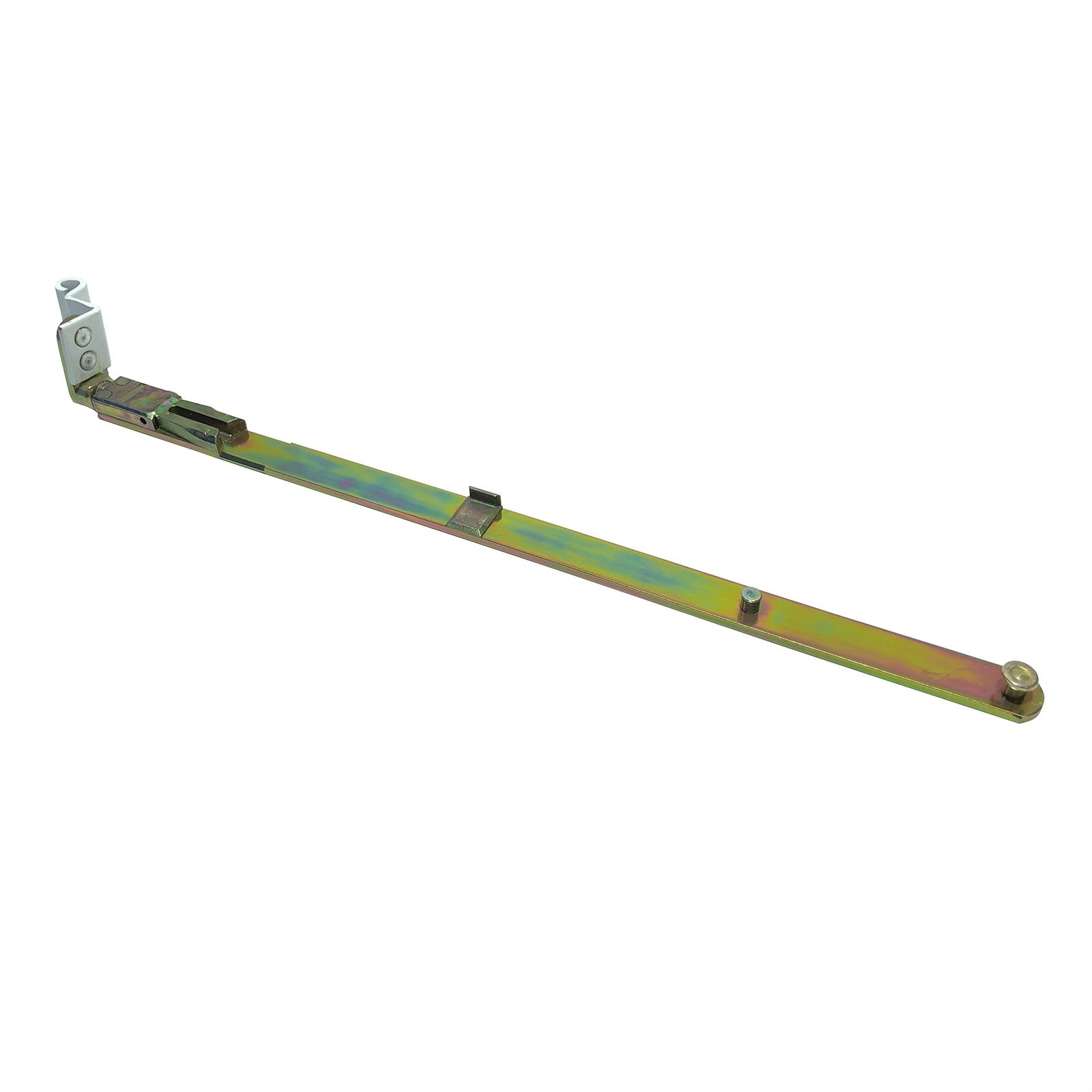

Original Winkhaus Schere SSB 35-20/9 links in Weiß – Pilot Serie links verwendbar für Kunststofffenster mit 12 mm Falzluft, symmetrisches Bohrbild Beschreibung: Pilot Winkelbandschere mit – Scherenlager SSB (nicht im Lieferumfang enthalten) – Tandem-Anzug – Anpressdruckverstellung – Justierung zum Anheben und Absenken des Flügels – verzinkter und chromatierter Oberfläche – Flügelgewicht max. 130 kg – Symmetrisches Bohrbild von Scheren- und Ecklager Lieferumfang: – Schere SSB 35-20/9 links in Weiß Es handelt sich hier um einen Auslaufartikel in begrenzter Stückzahl. Alteresbedingt können Spuren vorhanden sein. Die Zahl “35” ist auf der Oberseite eingraviert, die Bezeichnung “20-9 ls” im weißen Scherenband.
Winkhaus Kappe K.SL.K.130.BR in Braun Herstellernummer: 4987953 „Scherenlagerkappe K130“ Funktionsweise: dient zur Abdeckung des Scherenlagers wird auf das Scherenlager geklipst sorgt für die farbliche Anpassung des Scherenlagers Die Kappe K.SL.K.130.BR gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite verwendet. Sie ist für Scherenlager bei Aluminium-, Kunststoff- und Stahlfenstern geeignet. Die Bandseite ist in Braun (ähnlich RAL 8019) ausgeführt. Die Scherenlagerkappe K130 ist dem Mehrwegverpackungssystem zugeordnet. Lieferumfang: Scherenlagerkappe K130
Original Winkhaus Oberschiene OS2.PA.800 aus der Beschlagserie Winkhaus activPilot Comfort – Parallelabstellung Herstellernummer: 4965081 “OBERSCH.OS2.PA.800” Produktinformationen: – In Verbindung mit den Scheren SK2.PA… – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – In der Beschlagnut klemmbar – Rechts und links verwendbar – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Integrierte Schaltsperre in Kippstellung serienmäßig – OS2.PA.. wird bandseitig mit einer E2 kombiniert – Progressiver Scherenanzug von 18 auf 25 mm einstellbar Anwendungsbereich: 601 – 800 mm Flügelfalzbreite (FFB) Lieferumfang: – Winkhaus Oberschiene OS2.PA.800 (nur kompatibel mit Parallelabstellung!) Die Bezeichnung “OS2 PA 800 FFB 601-800” ist auf der Oberschiene eingraviert.
Original WINKHAUS Getriebeschiene GRKA 2225/2 G1050 D35 – abschließbar – konstanter Griffsitz (1050 mm) – vorgerichtet für Profilzylinder – Schließzapfen als von Hand verstellbarer Rastexzenter – Fehlschaltsicherung FSS.., FSSW oder Auflaufstütze ALS-FFS nachrüstbar Technische Daten: – Dornmaß: 35 – Bohrung: 12-12-12 – Einbautiefe: Dornmaß + 15 mm Anwendungsbereiche: 1975 – 2225 mm Flügelfalzhöhe (FFH) Wichtig: Jede Getriebeschiene hat eine Einprägung (siehe Bilder). Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden. Zur Bestimmung des Dornmaßes sehen Sie sich bitte das letzte Bild an.
Original WINKHAUS Scherenlagerkappe / Sicherungskappe SPWS – PILOT Serie – braun Diese Sicherungskappe wird auf das Scherenlager SPWS (siehe Bild (weiße Kappe als Beispiel)) gesetzt. Produktmaße: 13 mm x 88 mm (BxH) Gabelweite: 43 mm Lieferumfang: – Scherenlagerkappe SPWS braun Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung! Hinweis: Der Artikel ist unbenutzt, kann aber aufgrund der braunen Oberfläche feine Kratzer aufweisen!

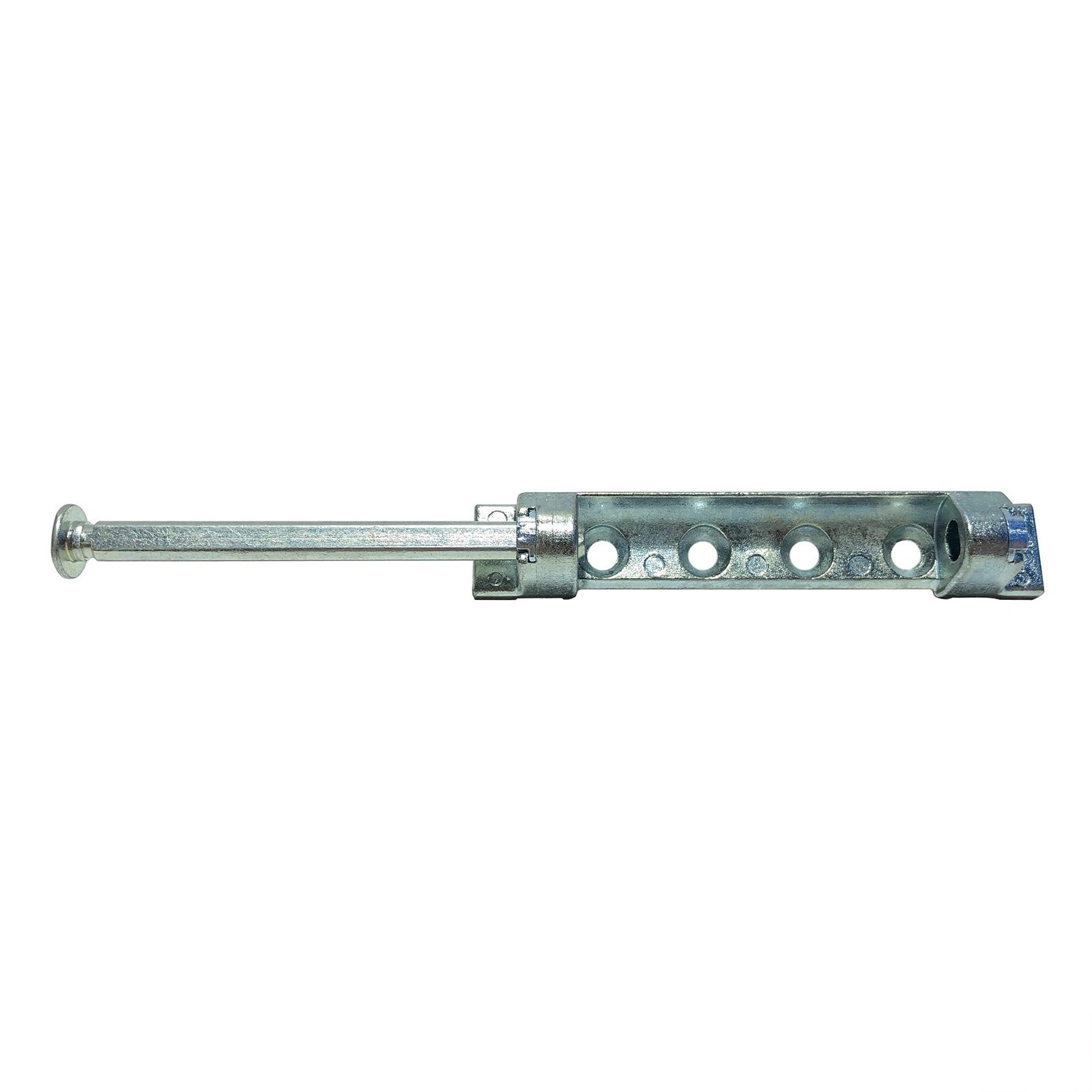

Original WINKHAUS Scherenlager SWS 3-6 in silber Produktinformationen: Scherenlager SWS mit symmetrischem Bohrbild entsprechend dem Ecklager ESV. Patentierte Scherenlagerstiftsicherung. Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag). Mit Verdrehsicherung des Scherenlagerstiftes. Scherenlager-/Ecklagerbohrungen am losen Stück möglich. Scherenlager SWS für Flügelgewichte bis 100 kg. – Scherenlager SWS mit symmetrischem Bohrbild entsprechend dem Ecklager ESV – Patentierte Scherenlagerstiftsicherung – Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag) – Mit Verdrehsicherung des Scherenlagerstiftes – Scherenlager-/Ecklagerbohrungen am losen Stück möglich – Scherenlager SWS für Flügelgewichte bis 100 kg – Bohr- und Schraubbilder siehe weitere Abbildung zum Produkt – Gesamtlänge: ca. 89mm – Breite: ca. 15mm – Anzahl der Befestigungslöcher: 4 Stück – Höhe Winkelbandaufnahme: 55mm Lieferumfang: – Scherenlager SWS 3-6 in silber (ohne Pulverbeschichtung) – Scherenlagerbolzen Hinweise: Das Scherenlager SWS 3-6 kann NICHT als Alternative für das Scherenlager SL. KS. 3-6 genommen werden. Das Scherenlager SWB 3-6 ist die Schwere Ausführung des SWS 3-6. Dieses besitzt 2 weitere Bohrlöcher und hat eine erhöhte Tragkraft.

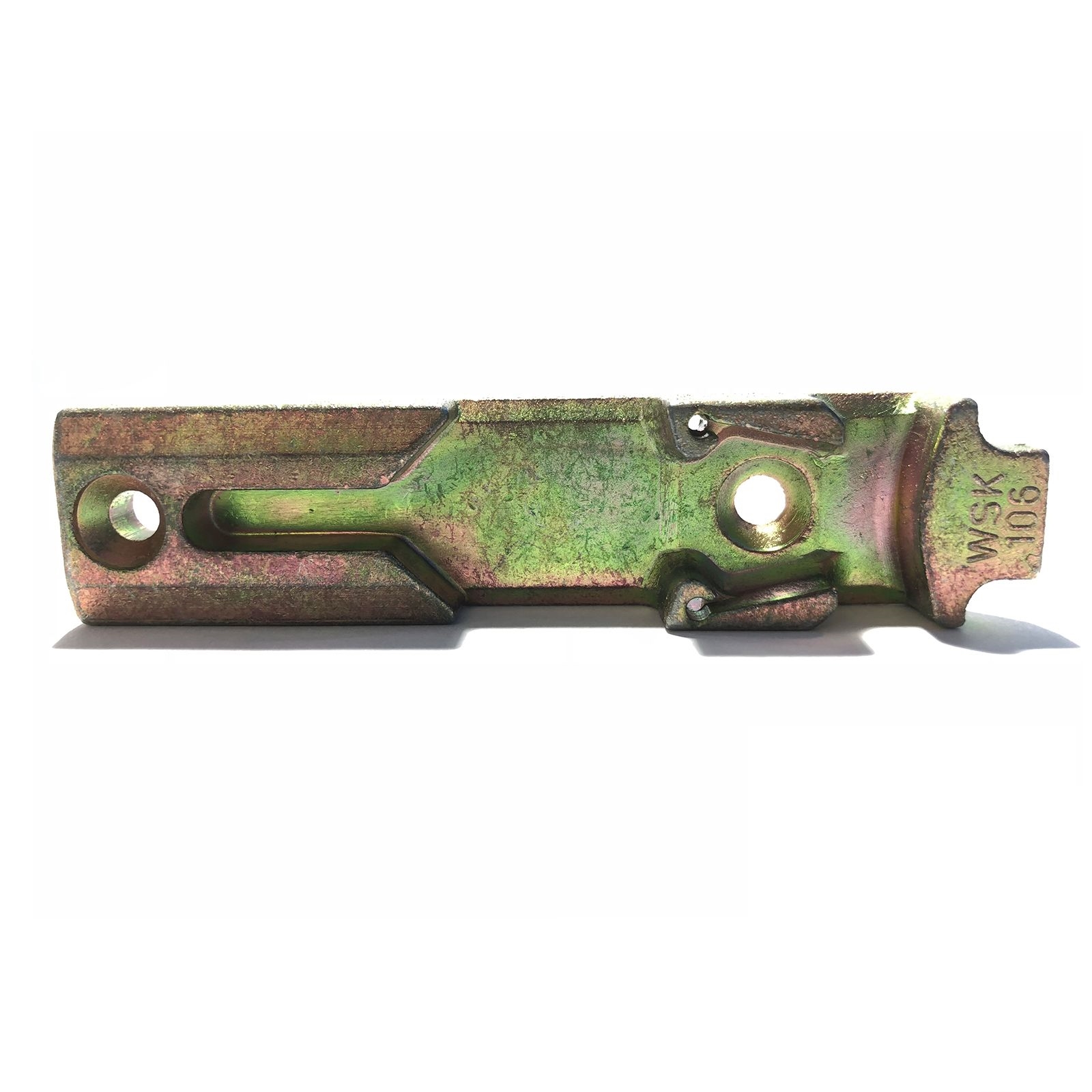

Original WINKHAUS Kippschließblech WSK 106 Produktmaße: 80 mm x 19 mm x 9 mm (LxBxH) Die Bezeichnung WSK 106 ist auf der Vorderseite eingraviert.
Original Winkhaus Auflaufstütze ALS-FSS LS – linke Ausführung mit integrierter Fehlschaltsicherung Produktinformationen: – zum Anheben des Flügels beim Einlaufen ins Rahmenprofil – verhindert Fehlbedienung geöffneter Fensterflügel – zum Nachträglichen Einbau in Getriebeschienen GRM… und GRK… – Höhenjustierung des Stützzapfens: +- 0,8 mm Lieferumfang: – Auflaufstütze ALS-FSS in linker Ausführung Die Bezeichnung “ALS-FSS” ist auf der Rückseite eingraviert. Auf der Vorderseite der Buchstabe “L” für Links (siehe Fotos).

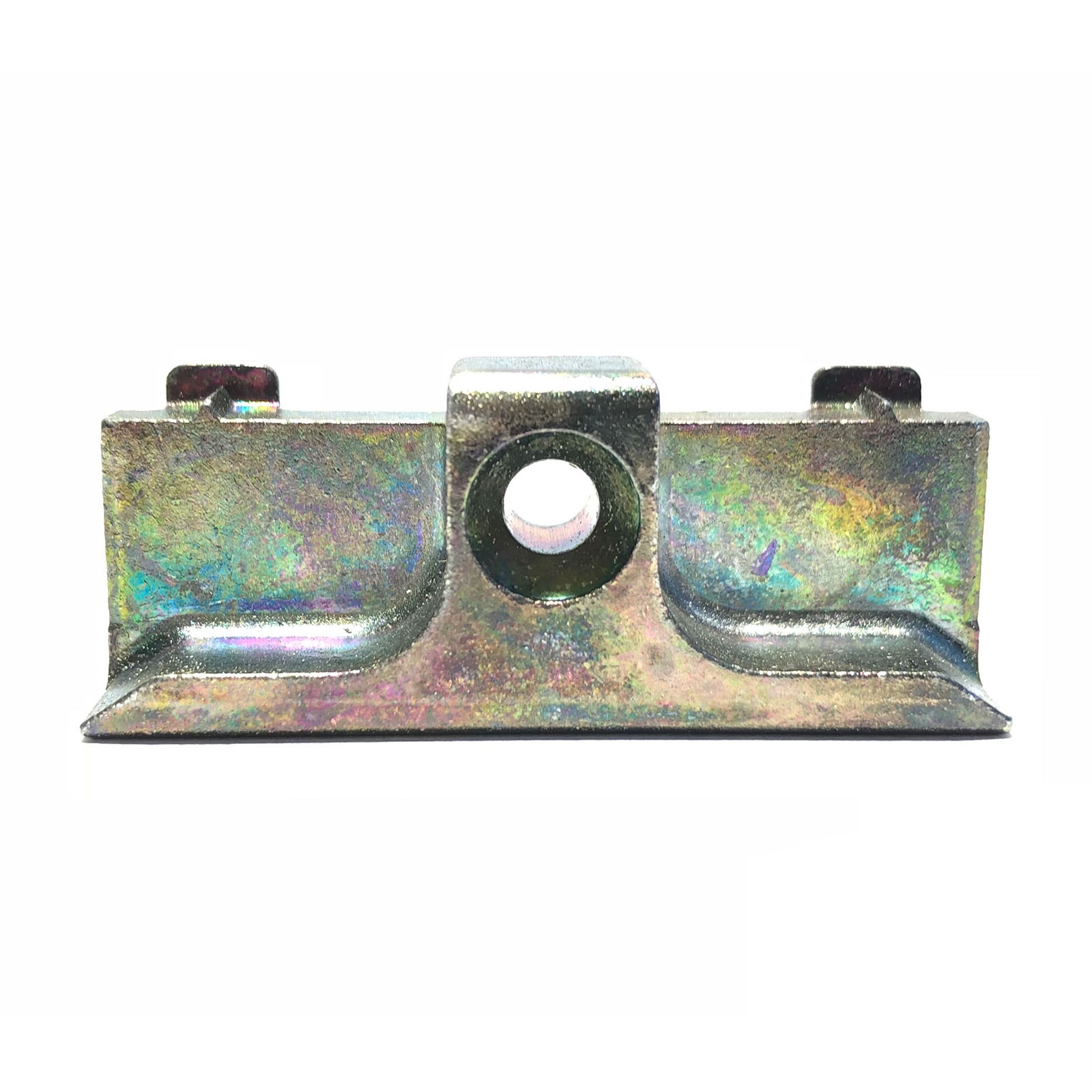

Original WINKHAUS Schließblech WSK 39N Produktmaße:45 x 17 x 12 mm (LxBxH) Die Bezeichnung “WSK 39N” ist auf der Rückseite eingraviert.
Original WINKHAUS Kippschließblech K-SEF 1/169 RC-V – Links Produktmaße: 97 mm x 28 mm x 14,5 mm (LxBxH) Auf der Vorderseite sind ein kleines & großes “LS” eingraviert und hinten die Bezeichnung “169 RC-V”.

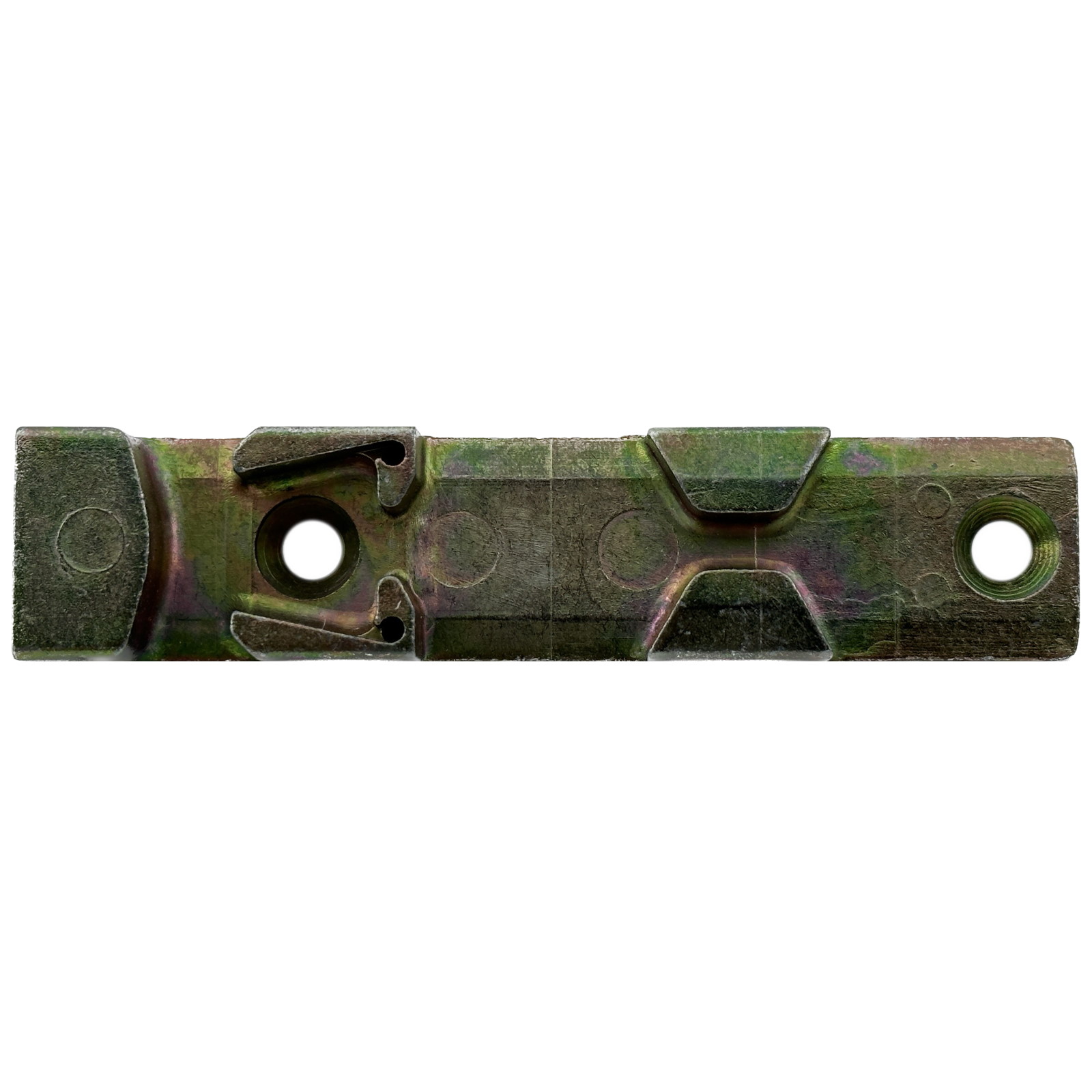

Original WINKHAUS Kippschließblech WSK 511 aus der Beschlagserie PilotProduktmaße: ca. 81 mm x 17 mm x 13 mm (LxBxH)Die Bezeichnung WSK 511 ist auf der Rückseite eingraviert.Es handelt sich um Neuware, ggf. mit Lagerspuren.

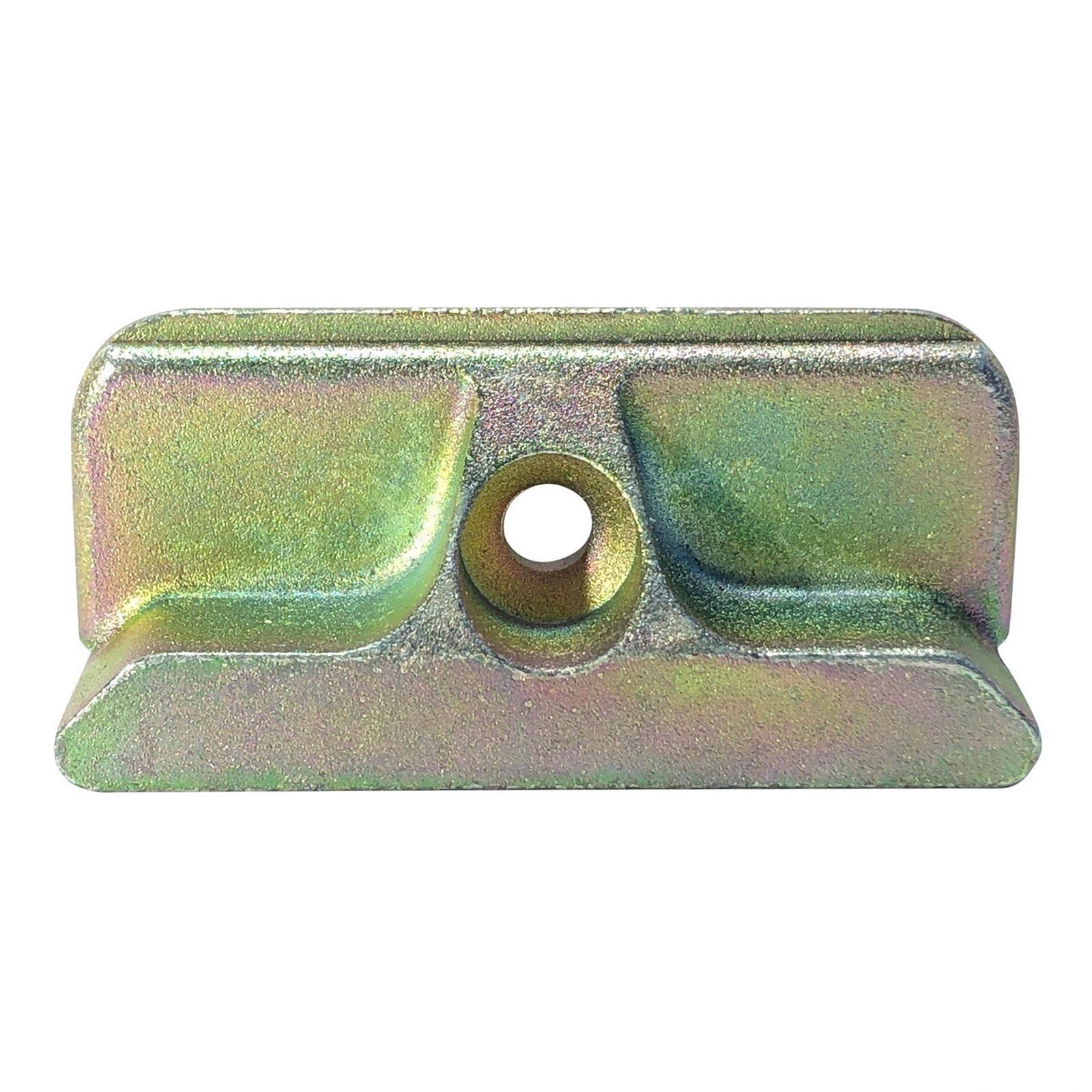

Original WINKHAUS Schließblech WSK 24 Produktmaße: 45 x 20 x 13 mm (LxBxH) Die Bezeichnung “WSK 24” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.
WINKHAUS Ecklager WKW 6 in Braun (Alternative) Es handelt sich hier um eine Eigenanfertigung aus dem Winkhaus Scherenlager WKW 6 für das nicht mehr erhältliche Ecklager WKW 6. Hierfür wurde die Oberseite abgeschnitten, gefeilt und überlackiert in Schwarzbraun, sowie ein Loch für die Aufnahme des Flügellagers gefräst. Produktinformationen: – Ecklager wurde etwa 1970-1990 verbaut – oft in Kombination mit dem Flügellager KWV 54, Scherenlager WKW 6 oder Scherenlager SP-B Produktmaße: 78 mm x 13 mm x 34 mm (HxBxT) Lieferumfang: – Ecklager WKW 6 in Braun (Eigenanfertigung) Hinweis: Die Ecklager sind Auslaufartikel und können altersbedingte Spuren aufweisen. Der Artikel ist neu und unbenutzt, wurde jedoch überarbeitet.
Original WINKHAUS Kippschließblech K-SEF 1/152 – Links Produktmaße: 97 mm x 28 mm x 13 mm (LxBxH) Auf der Vorderseite ist ein kleines “L” eingraviert und hinten die Bezeichnung “KSEF 152”
Winkhaus Getriebe GK.U.1800-2.D8,5 in Silber Herstellernummer: 4980116 „Einlassgetriebe“ Funktionsweise: Einbau erfolgt in die Flügelbeschlagnut mit notwendigen Ausfräsungen Schaltung erfolgt über den Fenstergriff Überträgt Bewegung auf alle Beschlagkomponenten Ermöglicht verschiedene Fensterstellungen Das Getriebe GK.U.1800-2.D8,5 gehört zur proPilot Serie für Dreh-Kipp-Beschläge und wird in aufliegende Bandseiten integriert. Es ist für Aluminium, Holz, Kunststoff und Stahlfenster geeignet. Die Bewegung des Fenstergriffs überträgt das getriebe auf den gesamten Fensterbeschlag. Mit silberner, verzinkter Oberfläche und einer Einbaulage sowohl auf DIN links als auch DIN rechts. Lieferumfang: Einlassgetriebe
Original Winkhaus Auflauf AL.SBK.61/166.BS in SilberHerstellernummer: 5041512 „AUFLAUF AL.SBK.61/166.BS“ Funktionsweise:– dient zur Führung und Fixierung des Flügels in Kippstellung– wird verdeckt im Blendrahmen montiert– geeignet für Dreh-Kipp-Fenster mit aufliegender Bandseite– keine Anpressdruckverstellung vorhanden Der Auflauf AL.SBK.61/166.BS gehört zur activPilot Concept Serie und wird verdeckt im Blendrahmen von Kunststofffenstern mit aufliegender Bandseite montiert. Das Bauteil ist 80?mm lang, 8?mm hoch und 27?mm tief. Die Schraubachse beträgt 18?mm. Der Auflauf ist verzinkt und silberfarben ausgeführt. Technische Daten:– Bauteiltyp: Auflauf– Serie: activPilot Concept– Fensterwerkstoff: Kunststoff– Bauteillänge: 80 mm– Bauteilhöhe: 8 mm– Bauteiltiefe: 27 mm– Falzluft (Bodenschwelle): 10 mm– Schraubachse 1: 18 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen, verdecktliegend– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Auflauf AL.SBK.61/166.BS
Original WINKHAUS Abdeckkappe MVE in Weiß. Diese Kappe wird auf die Zwangsverriegelung MVE/0 gesetzt. Produktmaße: 64 mm x 12 mm (LxB) Lieferumfang: – Abdeckkappe MVE in Weiß Die Kappen werden lose angeliefert und können daher leichte Oberflächen-Kratzer aufweisen.
Winkhaus Schließblech SBA.K.62 in Silber Herstellernummer: 4926222 „SCHLIESSBL.SBA.K.62“ Funktionsweise ermöglicht Dreh-Kipp-Öffnungsart nutzbar auf sowohl DIN links als auch DIN rechts Anschlagseite Anpressdruck von +0,5 mm Befestigung über Fensterbauschraube Das Schließblech SBA.K.62 ist Teil der activPilot Serie und wird bei Kunststofffenstern eingesetzt. Die Befestigung erfolgt mithilfe einer Fensterbauschraube, wobei das Bauteil sowohl für links- als auch rechtsseitige Anschläge verwendet werden kann. Die silberne Verzinkung passt zu den Profilsystemen Gealan - S 3000, S 6000, S 7000, S 8000 und Gealan - S 9000. Lieferumfang Schließblech SBA.K.62
Original WINKHAUS Ecklager ET 11/18 links Produktinformationen: – Für Holzfenster mit 11 mm Falzluft und 18 (20) mm Überschlag – nur links verwendbar – Höhenverstellung, Seitenverstellung – verzinkte, chromatisierte Oberfläche – Flügelgewicht: max. 130 kg – Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl Lieferumfang: – Ecklager ET 11/18 links Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände. Die Bezeichnung ET 11 ls ist eingraviert (siehe Bilder)
