Winkhaus Garnitur RXL.RS.WS (DIN rechts, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001956 “GARNITUR RXL.RS.WS” Produktbeschreibung: – Bestehend aus den rahmenseitigen (geometrieunabhängigen) Bauteilen Scherenlager SL.XL, Stiftsicherung STS.XL und Ecklager EL.XL…RS/LS – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Scherenlager SL.XL – Mit Positionierzapfen – Verwendung in Kombination mit Schere SXL…RS/LS – Rechts und links verwendbar – Anzahl Schraublöcher: 5 Stiftsicherung STS.XL…RS/LS – Verwendung in Kombination mit Scherenlager SL.XL – Zusätzliche Sicherung des Scherenlagerstiftes gegen Manipulation (ohne Demontage der Stiftsicherung ist ein Herausnehmen des Stiftes nicht möglich). – Anzahl Schraublöcher: 1 Ecklager EL.XL…RS/LS – Mit Positionierzapfen – Verwendung mit Flügellager FL.XL – Seitenverstellung +/-2 mm – Anzahl Schraublöcher: 4 Lieferumfang: – Scherenlager SL.XL in Weiß mit Scherenlagerstift – Stiftsicherung STS.XL…RS/LS in Weiß – Ecklager EL.XL DIN Rechts in Weiß Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Die Bezeichnungen sind größtenteils bei den Bauteilen eingraviert. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.

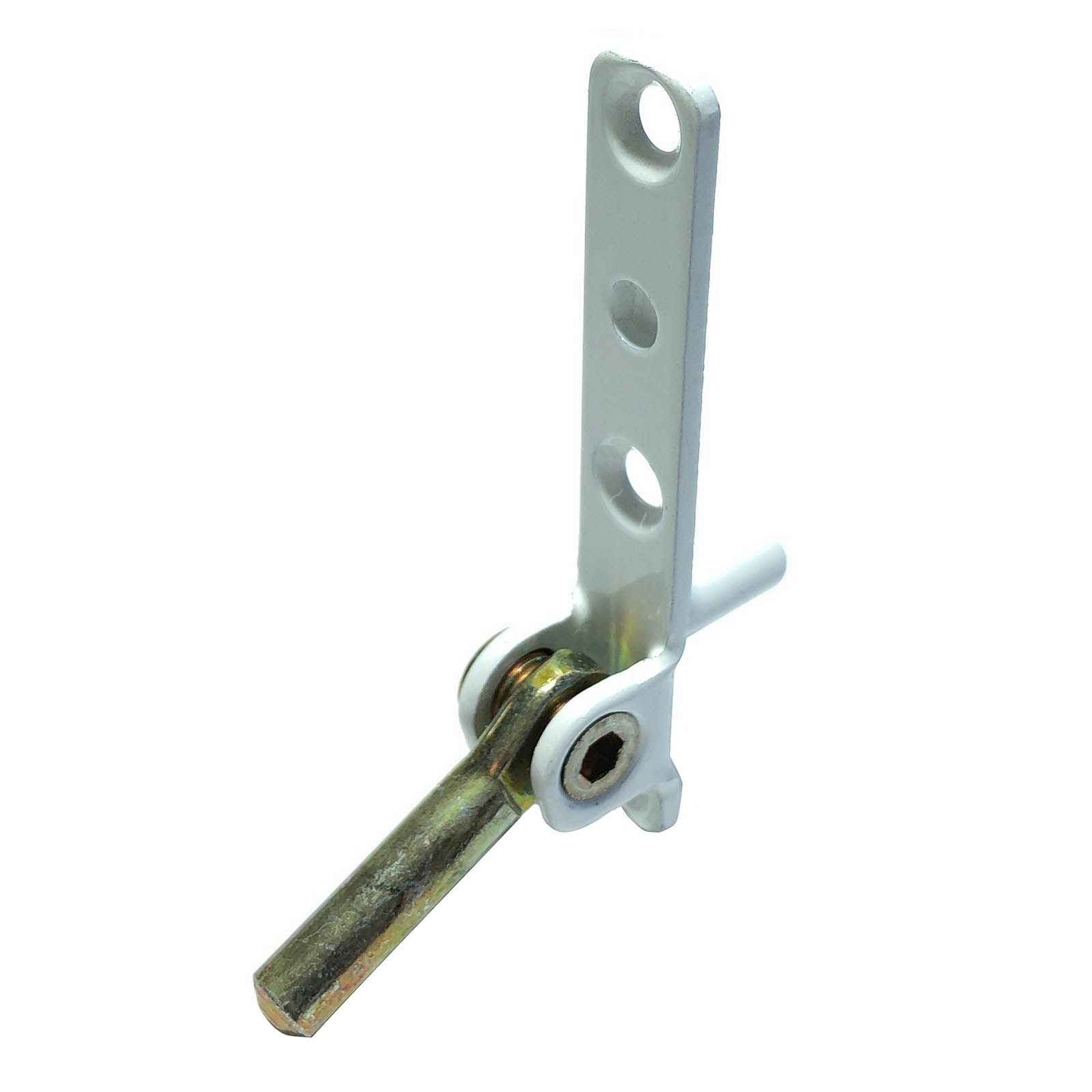

Original Winkhaus Ecklager ESB 6-4-16 in Weiß links und rechts verwendbar für Kunststofffenster mit 12 mm Falzluft Beschreibung (in Kombination mit Flügellager FWSB): mit – Höhenverstellung – Seitenverstellung – Oberfläche weiß pulverbeschichtet – die stark belasteten Teile in Eck- und Flügellager sind aus Stahl – Flügelgewicht max. 100/130 kg – symmetrisches Bohrbild von Eck- und Scherenlager Lieferumfang: – Ecklager ESB 6-4-16 in weiß Der Artikel ist neu und unbenutzt, kann jedoch altersbedingte Spuren haben.
Original WINKHAUS Ecklager ET 11/18 rechts Produktinformationen: – Für Holzfenster mit 11 mm Falzluft und 18 (20) mm Überschlag – nur rechts verwendbar – Höhenverstellung, Seitenverstellung – verzinkte, chromatisierte Oberfläche – Flügelgewicht: max. 130 kg – Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl Lieferumfang: – Ecklager ET 11/18 rechts Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände. Die Bezeichnung ET 11 rs ist eingraviert (siehe Bilder)
Original WINKHAUS Ecklager HPKV7 in weiß (pulverbeschichtet)Produktinformationen:– Verwendung in Kombination mit dem Flügellager FKV– links und rechts verwendbar– Höhenverstellung, Seitenverstellung– verzinkte, chromatisierte Oberfläche mit weißer Pulverbeschichtung– Flügelgewicht: max. 130 kg– Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl– 2 Bolzen auf der RückseiteLieferumfang:– Ecklager HPKV-7 in weißer AusführungHINWEIS: NICHT MEHR LIEFERBAR, ALTERNATIV NOCH IN GELB-VERZINKT ODER BRAUN ERHÄLTLICH.
Original WINKHAUS Ecklager HPKV7 in braun (pulverbeschichtet) Produktinformationen: – Verwendung in Kombination mit dem Flügellager FKV – links und rechts verwendbar – Höhenverstellung, Seitenverstellung – verzinkte, chromatisierte Oberfläche mit brauner Pulverbeschichtung – Flügelgewicht: max. 130 kg – Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl – 2 Bolzen auf der Rückseite Lieferumfang: – Ecklager HPKV-7 in brauner Ausführung Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände. Es können altersbedingte Spuren vorhanden sein.
WINKHAUS Ecklager WKW 6 in Braun (Alternative) Es handelt sich hier um eine Eigenanfertigung aus dem Winkhaus Scherenlager WKW 6 für das nicht mehr erhältliche Ecklager WKW 6. Hierfür wurde die Oberseite abgeschnitten, gefeilt und überlackiert in Schwarzbraun, sowie ein Loch für die Aufnahme des Flügellagers gefräst. Produktinformationen: – Ecklager wurde etwa 1970-1990 verbaut – oft in Kombination mit dem Flügellager KWV 54, Scherenlager WKW 6 oder Scherenlager SP-B Produktmaße: 78 mm x 13 mm x 34 mm (HxBxT) Lieferumfang: – Ecklager WKW 6 in Braun (Eigenanfertigung) Hinweis: Die Ecklager sind Auslaufartikel und können altersbedingte Spuren aufweisen. Der Artikel ist neu und unbenutzt, wurde jedoch überarbeitet.
Original WINKHAUS Ecklager ET 11/18 links Produktinformationen: – Für Holzfenster mit 11 mm Falzluft und 18 (20) mm Überschlag – nur links verwendbar – Höhenverstellung, Seitenverstellung – verzinkte, chromatisierte Oberfläche – Flügelgewicht: max. 130 kg – Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl Lieferumfang: – Ecklager ET 11/18 links Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände. Die Bezeichnung ET 11 ls ist eingraviert (siehe Bilder)
