Original WINKHAUS Schere SK1 20-9 links in Weiß aus der Beschlagserie activPilot Herstellernummer: 4926348 “SCHERE SK1.20-9.LS.WS”   Produktinformationen: – Ausführung: links oder rechts – Für 20 mm Überschlag und 9 mm Nutlage – Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS.. – Scherengröße: SK1 (bis FFB 600 mm) – Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm) – Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt) – Flügelgewicht max. 130 kg – Schere mit Tandemanzug – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Integrierte Drehhemmung über Kunststoffhülse im Scherenband   Lieferumfang: – Schere SK1 20-9 links in Weiß   Die Bezeichnung “SK 20 9 ls” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

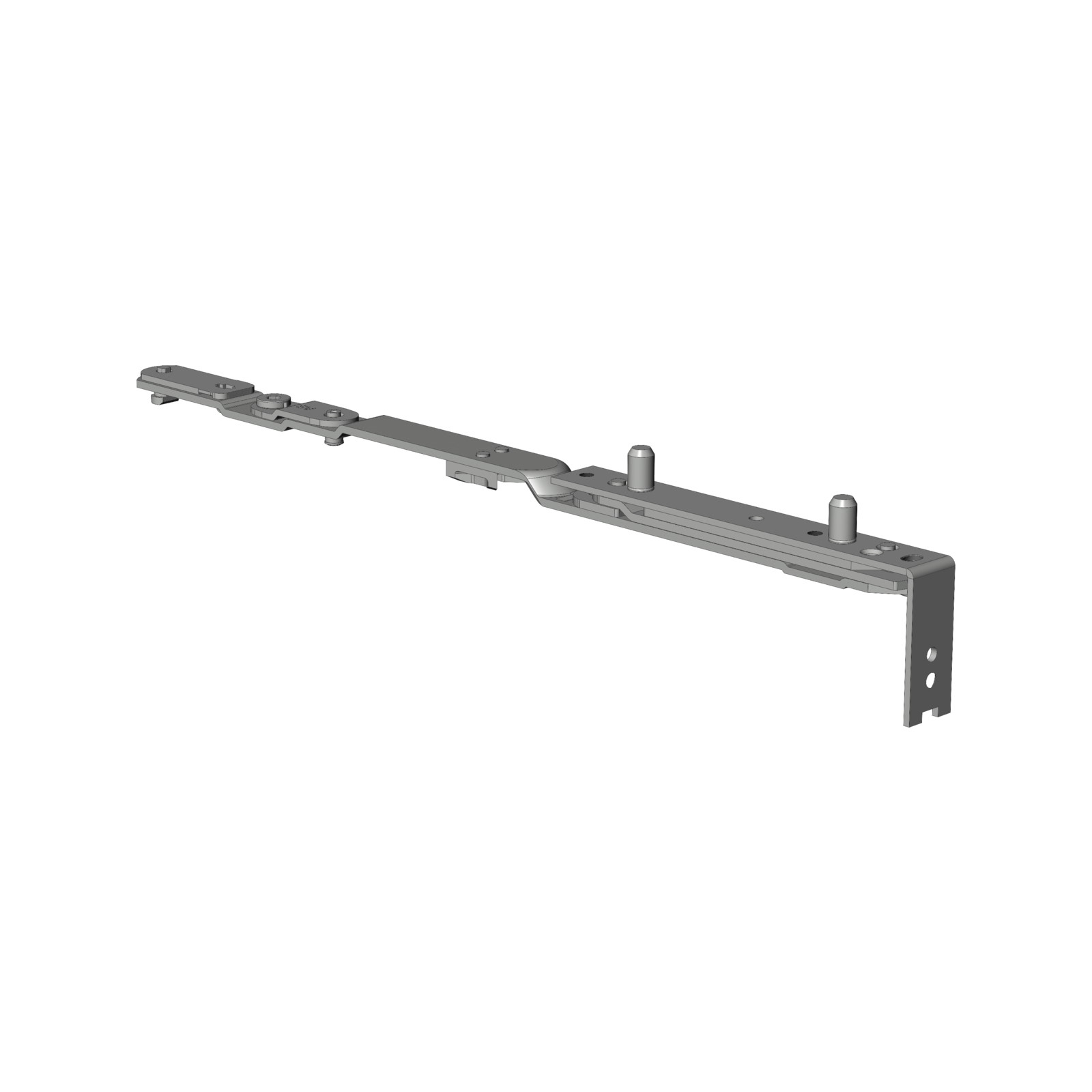

Winkhaus Schere SRV 30-9-Z LS in Silber aus der Beschlagserie activPilot Elegance.- bei geschlossenem Flügel völlig verdeckt liegend, keine sichtbaren Lager- nur eine Scherengröße- Scherenanzug 18 mm- max. Öffnungswinkel 90°- Kippöffnungsweite ca. 130 mm- max. Flügelgewicht 100 kg- Justierung zum Anheben und Absenken des Flügels +/- 1,5 mm- Anschlussteil Oberschiene OS.V TopStar- Nutmittenlage 9 mm- Anpressdruckverstellung im Scherenbereich erfolgt über E 1- nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden- DIN Links- mit 2 zusätzlichen Zapfen im Gegensatz zur Schere SRV 30-9 LS

Original WINKHAUS Schere SK2.20-9 links aus der Beschlagserie activPilotHerstellernummer: 4926384 “SCHERE SK2.20-9.LS”  Produktinformationen:– Ausführung: links– Für 20 mm Überschlag und 9 mm Nutlage– Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS..– Scherengröße: SK2 (ab FFB 601 mm)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Flügelgewicht max. 130 kg– Schere mit Tandemanzug– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Integrierte Drehhemmung über Kunststoffhülse im Scherenband- Farbe: Silber (ohne Pulverbeschichtung)  Lieferumfang:– Schere SK2.20-9 links Die Bezeichnung “SK 20-9 ls” ist auf dem Scherenband eingraviert (siehe Foto). Auf der Oberseite lässt sich die Prägung “SK2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Winkhaus Schere SH2.T.18-13-12.LS in Silber Herstellernummer: 4989759 „SCHERE SH2.T.18-13-12.LS“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene montiert mit rahmenseitigem Scherenlagerstift für links angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH2.T.18-13-12.LS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Der Bauteiltyp ermöglicht eine Dreh- und Kippöffnung des Fensterflügels und ist fertig zur Verbindung zwischen Fensterflügel und -rahmen an der Oberseite des Fensters vorgesehen. Die Bandseite ist silberfarben und verzinkt. Lieferumfang Schere SH2.T.18-13-12.LS

Original WINKHAUS Schere SK2.20-13.LS.F9 (DIN LS, Titanfarbe) aus der Beschlagserie activPilot.Herstellernummer: 2858810 “SCHERE SK2.20-13.LS.F9” Produktinformationen:– Ausführung: links oder rechts– Für 20 mm Überschlag und 13 mm Nutlage– Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS..– Scherengröße: SK2 (ab FFB 601 mm)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Flügelgewicht max. 130 kg– Schere mit Tandemanzug– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Integrierte Drehhemmung über Kunststoffhülse im Scherenband Lieferumfang:– Schere SK2.20-13.LS.F9 Die Bezeichnung “SK 20-13 ls” ist auf dem Scherenband eingraviert (siehe Foto). Auf der Oberseite lässt sich die Prägung “SK2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original WINKHAUS Schere SW 40-20/13 links in Braun für Kunststofffenster Produktbeschreibung: – Winkelbandschere mit Tandemanzug und Anpressdruckverstellung – Justierung zum Anheben und Absenken des Flügels (+3/-1 mm) – Oberfläche des Scherenbandes Braun pulverbeschichtet – In Verbindung mit dem Scherenlager SWS oder SWB – maximal zulässiges Flügelgewicht: 100 oder 130 kg (SWS oder SWB Scherenlager) Lieferumfang: – Schere SW 40-20/13 links in Braun Die Bezeichnung SW 20-13 ls ist auf dem Scherenband eingraviert. Auf der Oberseite lässt sich die Prägung 40/2 finden.

Original Winkhaus Schere SK2.18-9.LS in SilberHerstellernummer: 4986903 „SK2.18-9.LS“ Funktionsweise:– für die Verbindung zwischen Fensterflügel und -rahmen– ermöglicht die Dreh- und Kippöffnung des Fensterflügels– Montage über Scherenlagerstift auf der Bandseite– aufliegende Bandseite für links angeschlagene Fenster Die Schere SK2.18-9.LS gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Fenster mit aufliegender Bandseite aus Aluminium, Holz, Kunststoff oder Stahl geeignet. Sie wird an der Oberseite des Fensterflügels montiert und mit der Oberschiene gekoppelt. Die Montage erfolgt flügelseitig, die Oberfläche ist verzinkt, die Bandseite silberfarben ausgeführt. Technische Daten:– Bauteiltyp: Schere– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Nutmittenlage: 9 mm– Falzluft: 12 mm– Flügelüberschlag: 18 mm– Anschlagseite: DIN links– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp, Zu-Dreh-PA– Bandseitenausführung: activPilot Concept K– max. Flügelgewicht: 130 kg– Scherengröße: 2– Kippöffnungsweite: 140 mm– Öffnungswinkel: 180°– Drehhemmung: ja– Zwangssteuerung: nein– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Schere SK2.18-9.LS

Original Winkhaus Schere SH1.T.18-13-12.RS in SilberHerstellernummer: 4989728 „SCHERE SH1.T.18-13-12.RS“ Funktionsweise:– Verbindungselement zwischen Fensterflügel und Blendrahmen– ermöglicht die Dreh- und Kippöffnung des Fensterflügels– Montage erfolgt flügelseitig über Scherenlagerstift– für rechts angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH1.T.18-13-12.RS gehört zur activPilot Concept Serie und wird bei Fenstern mit aufliegender Bandseite aus Holz eingesetzt. Sie ist für eine Nutmittenlage von 13 mm und eine Falzluft von 12 mm ausgelegt. Die Schere wird an der Oberseite des Fensterflügels montiert und mit der Oberschiene gekoppelt. Sie besitzt eine einfache Topfausführung und ist für Flügelgewichte bis 130 kg geeignet. Die Bandseite ist silberfarben verzinkt. Technische Daten:– Bauteiltyp: Schere– Serie: activPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 13 mm– Falzluft: 12 mm– Flügelüberschlag: 18 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp– Bandseitenausführung: Holz mit Topf– Topfausführung: einfach Topf– max. Flügelgewicht: 130 kg– Scherengröße: 1– Kippöffnungsweite: 140 mm– Öffnungswinkel: 180°– Drehhemmung: ja– Zwangssteuerung: nein– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Schere SH1.T.18-13-12.RS

Winkhaus Schere SRV 30-9 RS in Silber aus der Beschlagserie activPilot Elegance.- bei geschlossenem Flügel völlig verdeckt liegend, keine sichtbaren Lager- nur eine Scherengröße- Scherenanzug 18 mm- max. Öffnungswinkel 90°- Kippöffnungsweite ca. 130 mm- max. Flügelgewicht 100 kg- Justierung zum Anheben und Absenken des Flügels +/- 1,5 mm- Anschlussteil Oberschiene OS.V TopStar- Nutmittenlage 9 mm- Anpressdruckverstellung im Scherenbereich erfolgt über E 1- nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden- DIN Rechts

Original WINKHAUS Schere SK2.E.20-13.LS.WS aus der Beschlagserie activPilot - Kipp vor DrehHerstellernummer: 4926193 “SCHERE SK2.E.20-13.LS.WS”  Produktinformationen:– Ausführung: DIN links– Für 20 mm Überschlag und 13 mm Nutlage- Verwendung in Kombination mit Scherenlager SL.KS, SL.KB, SL.K. oder SL.HW | NICHT kompatibel mit dem Scherenlager SWS..- Für die Beschlagausführung „Kipp vor Dreh“- Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)- Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)- Bei Flügelfalzhöhen = 600 mm Kippbegrenzer KBG.OS einsetzen- In Verbindung mit der Oberschiene OS2..E | NICHT kompatibel mit OS2..- Flügelgewicht max. 130 kg- Schere mit Tandemanzug- Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden- Integrierte Drehhemmung über Kunststoffhülse im Scherenband Lieferumfang:– Schere SK2.E.20-13 links in Weiß

Original Winkhaus Schere SK2.PA.20-13 rechts in Weiß aus der Beschlagserie Winkhaus activPilot Comfort – Parallelabstellung Herstellernummer: 4990084 “SCHERE SK2.PA.20-13.RS.WS” Produktinformationen: – rechts verwendbar – Für Oberschiene OS2.PA geeignet – Für 20 mm Überschlag und 13 mm Nutlage – Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm) – Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt) – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Integrierte Drehhemmung über Kunststoffhülse im Scherenband – Flügelgewicht max. 100 kg – Mit integrierter Steuerkurve Lieferumfang: – Winkhaus Schere SK2.PA.20-13 rechts in Weiß (nur kompatibel mit Parallelabstellung!) Die Bezeichnung “SK 20-13 rs” ist auf dem Scherenband eingraviert. Die Gravur kann je nach aktueller Version der Schere abweichen. Am Scherenband können Kratzer & Lackabplatzungen vorhanden sein.

Original WINKHAUS Schere SK.U.1.20-9 rechts aus der Beschlagserie proPilot. Herstellernummer: 4992358 “SCHERE SK.U.1.20-9.RS” Produktinformationen:– Schere SK.U.1. …, Einsatzbereich 350 bis 1050 mm– Für 20 mm Überschlag– Für 9 mm Nutlage– Winkelbandschere– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Sichtbare Teile in Silber– Flügelgewicht max. 100 kg– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Anpressdruckverstellung ±0,8 mm an den Verriegelungsbolzen der Oberschiene Lieferumfang:– Schere SK.U.1.20-9 rechts Die Bezeichnung “UP-9” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK.U.1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original WINKHAUS Schere SK.U.2.20-13 rechts aus der Beschlagserie proPilot. Herstellernummer: 4992368 “SCHERE SK.U.2.20-13.RS” Produktinformationen:– Schere SK.U.2. …, Einsatzbereich 1050 bis 1400 mm– Für 20 mm Überschlag– Für 13 mm Nutlage– Winkelbandschere– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Sichtbare Teile in Silber– Flügelgewicht max. 100 kg– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Anpressdruckverstellung ±0,8 mm an den Verriegelungsbolzen der Oberschiene Lieferumfang:– Schere SK.U.2.20-13 rechts Die Bezeichnung “UP-13” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK.U.2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Winkhaus Schere SRV 30-9 LS in Silber aus der Beschlagserie activPilot Elegance.- bei geschlossenem Flügel völlig verdeckt liegend, keine sichtbaren Lager- nur eine Scherengröße- Scherenanzug 18 mm- max. Öffnungswinkel 90°- Kippöffnungsweite ca. 130 mm- max. Flügelgewicht 100 kg- Justierung zum Anheben und Absenken des Flügels +/- 1,5 mm- Anschlussteil Oberschiene OS.V TopStar- Nutmittenlage 9 mm- Anpressdruckverstellung im Scherenbereich erfolgt über E 1- nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden- DIN Links

Original Winkhaus Schere SH1.T.18-13-12.LS in SilberHerstellernummer: 4989727 „SCHERE SH1.T.18-13-12.LS“ Funktionsweise:– verbindet Fensterflügel und Blendrahmen an der Oberseite– ermöglicht das Öffnen des Fensters in Dreh- und Kippstellung– Montage erfolgt aufliegend mit Scherenlagerstift– für links angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH1.T.18-13-12.LS gehört zur activPilot Concept Serie und ist für Fenster mit aufliegender Bandseite aus Holz geeignet. Sie wird an der Oberseite des Fensterflügels montiert und mit der Oberschiene gekoppelt. Die Montage erfolgt über einen Scherenlagerstift mit einem rahmenseitigen Scherenlager. Die Bandseite ist verzinkt und silberfarben ausgeführt. Technische Daten:– Bauteiltyp: Schere– Serie: activPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 13 mm– Falzluft: 12 mm– Flügelüberschlag: 18 mm– Anschlagseite: DIN links– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp– Bandseitenausführung: Holz mit Topf– Topfausführung: einfach Topf– max. Flügelgewicht: 130 kg– Scherengröße: 1– Kippöffnungsweite: 140 mm– Öffnungswinkel: 180°– Drehhemmung: ja– Zwangssteuerung: nein– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Schere SH1.T.18-13-12.LS

Original WINKHAUS Schere SK2.E.20-13.RS.WS aus der Beschlagserie activPilot - Kipp vor DrehHerstellernummer: 4926192 “SCHERE SK2.E.20-13.RS.WS”  Produktinformationen:– Ausführung: DIN rechts– Für 20 mm Überschlag und 13 mm Nutlage- Verwendung in Kombination mit Scherenlager SL.KS, SL.KB, SL.K. oder SL.HW | NICHT kompatibel mit dem Scherenlager SWS..- Für die Beschlagausführung „Kipp vor Dreh“- Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)- Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)- Bei Flügelfalzhöhen = 600 mm Kippbegrenzer KBG.OS einsetzen- In Verbindung mit der Oberschiene OS2..E | NICHT kompatibel mit OS2..- Flügelgewicht max. 130 kg- Schere mit Tandemanzug- Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden- Integrierte Drehhemmung über Kunststoffhülse im Scherenband Lieferumfang:– Schere SK2.E.20-13 rechts in Weiß

Original WINKHAUS Schere SW 40-20/9 rechts in Braun für Kunststofffenster Produktbeschreibung: – Winkelbandschere mit Tandemanzug und Anpressdruckverstellung – Justierung zum Anheben und Absenken des Flügels (+3/-1 mm) – Oberfläche des Scherenbandes Braun pulverbeschichtet – In Verbindung mit dem Scherenlager SWS oder SWB – maximal zulässiges Flügelgewicht: 100 oder 130 kg (SWS oder SWB Scherenlager) Lieferumfang: – Schere SW 40-20/9 rechts in Braun Die Bezeichnung SW 20-9 rs ist auf dem Scherenband eingraviert. Auf der Oberseite lässt sich die Prägung 40/2 finden. Hinweis: Fotos zeigen eine Schere SW 40-20/13. Die horizontalen Einkerbungen am Scherenband sind bei der Schere SW 40-20/9 nicht vorhanden!

Original Winkhaus Schere SK2.PA.20-13 links in Weiß aus der Beschlagserie Winkhaus activPilot Comfort – Parallelabstellung Herstellernummer: 4990085 “SCHERE SK2.PA.20-13.LS.WS” Produktinformationen: – links verwendbar – Für Oberschiene OS2.PA geeignet – Für 20 mm Überschlag und 13 mm Nutlage – Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm) – Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt) – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Integrierte Drehhemmung über Kunststoffhülse im Scherenband – Flügelgewicht max. 100 kg – Mit integrierter Steuerkurve Lieferumfang: – Winkhaus Schere SK2.PA.20-13 links in Weiß (nur kompatibel mit Parallelabstellung!) Die Bezeichnung “SK 20-13 ls” ist auf dem Scherenband eingraviert. Die Gravur kann je nach aktueller Version der Schere abweichen. Am Scherenband können Kratzer & Lackabplatzungen vorhanden sein.

Winkhaus Schere SH2.T.18-9-12.LS in Silber Herstellernummer: 4989753 „SCHERE SH2.T.18-9-12.LS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift bei aufliegender Bandseite für links angeschlagene Holzfenster Die Schere SH2.T.18-9-12.LS gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Holzfenstern konzipiert. Sie ermöglicht eine Dreh- und Kippöffnung des Fensterflügels und wird flügelseitig mit der Oberschiene verbunden. Die Bandseite ist silberfarbig und verzinkt ausgeführt. Die Schere bietet eine Kippöffnungsweite von 140 mm bei einem Öffnungswinkel von 180 Grad. Lieferumfang: Schere SH2.T.18-9-12.LS

Original WINKHAUS Schere SK.U.2.20-13 links aus der Beschlagserie proPilot. Herstellernummer: 4992369 “SCHERE SK.U.2.20-13.LS” Produktinformationen:– Schere SK.U.2. …, Einsatzbereich 1050 bis 1400 mm– Für 20 mm Überschlag– Für 13 mm Nutlage– Winkelbandschere– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Sichtbare Teile in Silber– Flügelgewicht max. 100 kg– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Anpressdruckverstellung ±0,8 mm an den Verriegelungsbolzen der Oberschiene Lieferumfang:– Schere SK.U.2.20-13 links Die Bezeichnung “UP-13” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK.U.2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Winkhaus Schere SK2.20-9.RS in Titanfarbig Herstellernummer: 4926387 „SCHERE SK2.20-9.RS.F9“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Fenster mit aufliegender Bandseite Die Schere SK2.20-9.RS.F9 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Sie eignet sich für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Die Bandseite ist titanfarbig pulverbeschichtet, das Bauteil selbst ist verzinkt. Die Schere bietet eine Kippöffnungsweite von 140 mm und einen Öffnungswinkel von 180 Grad. Lieferumfang: Schere SK2.20-9.RS.F9

Winkhaus Schere SK1.E.20-13.RS.WS in Weiß Herstellernummer: 4926163 „SCHERE SK1.E.20-13.RS.WS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift bei aufliegender Variante Drehhemmung vorhanden Die Schere SK1.E.20-13.RS.WS gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten ausgelegt. Sie wird zur Verbindung von Fensterflügel und -rahmen an der Oberseite des Fensters eingesetzt. Der Flügel kann sowohl gekippt als auch gedreht werden, wobei die Schere flügelseitig mit einer Oberschiene gekoppelt ist. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016), das Bauteil selbst ist verzinkt. Lieferumfang: Schere SK1.E.20-13.RS.WS

Winkhaus Garnitur FXL.20-13.LS.WS (DIN links, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001947 “GARNITUR FXL.20-13.LS.WS” Produktbeschreibung: Bestehend aus den flügelseitigen (geometrieabhängigen) Bauteilen Schere SXL…RS/LS und Flügellager FL.XL…RS/LS. – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Schere SXL…RS/LS – Verwendung in Kombination mit Scherenlager SL.XL – Nur eine Scherengröße – Justierung zum Anheben und Absenken des Flügels (+3/–2 mm) – Kippöffnungsweite ca. 100 mm (profilbedingt) – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Flügellager FL.XL…RS/LS – Verwendung zusammen mit Ecklager EL.XL – Höhenverstellung +4,5 mm/-2 mm – Anpressdruckverstellung über Exzenter ±1 mm – Befestigung innerhalb der Beschlagnut – keine Überschlagverschraubung – Anzahl Schraublöcher: 6 Lieferumfang: – Schere SXL.20-13 Links in Weiß – Flügellager FL.XL.20-13 Links in Weiß Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Die Bezeichnung “SXL 20-13 LS” ist im Scherenband eingraviert, das Flügellager hat keine Gravur. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.

Winkhaus Garnitur FXL.20-13.RS.WS (DIN rechts, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001946 “GARNITUR FXL.20-13.RS.WS” Produktbeschreibung: Bestehend aus den flügelseitigen (geometrieabhängigen) Bauteilen Schere SXL…RS/LS und Flügellager FL.XL…RS/LS. – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Schere SXL…RS/LS – Verwendung in Kombination mit Scherenlager SL.XL – Nur eine Scherengröße – Justierung zum Anheben und Absenken des Flügels (+3/–2 mm) – Kippöffnungsweite ca. 100 mm (profilbedingt) – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Flügellager FL.XL…RS/LS – Verwendung zusammen mit Ecklager EL.XL – Höhenverstellung +4,5 mm/-2 mm – Anpressdruckverstellung über Exzenter ±1 mm – Befestigung innerhalb der Beschlagnut – keine Überschlagverschraubung – Anzahl Schraublöcher: 6 Lieferumfang: – Schere SXL.20-13 Rechts in Weiß – Flügellager FL.XL.20-13 Rechts in Weiß Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Die Bezeichnung “SXL 20-13 RS” ist im Scherenband eingraviert, das Flügellager hat keine Gravur. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.
