Aufliegende-Bandseite
Winkhaus Flügellagerstopfen in Weiß Herstellernummer: 5115569 „STOPFEN S.FL.K.WS“ Funktionsweise wird ins Flügellager gesteckt schützt die Höhenverstellung vor Schmutz für linke und rechte Anschlagseiten Fließtext Der Flügellagerstopfen gehört zur activPilot Concept Serie der Dreh-Kipp-Beschläge. Er ist für aufliegende Bandseiten geeignet und schützt die Höhenverstellung des Flügellagers vor Verunreinigungen. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016). Lieferumfang Flügellagerstopfen
Winkhaus Kappe MVA in Weiß Herstellernummer: 5115568 „Kappe MVA WS“ Funktionsweise Bietet Schutz und Abdeckung für das Flügellager Kompatibel mit Dreh-Kipp-Beschlägen Einsatz auf aufliegender Bandseite Montage kann links oder rechts erfolgen Fließtext Die Kappe MVA gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge auf aufliegenden Bandseiten eingesetzt. Sie kann sowohl auf DIN linken als auch DIN rechten Anschlagseiten montiert werden. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016). Lieferumfang Flügellagerkappe MVA
Winkhaus Flügellager FL.C-F.20-6-28 in Braun Herstellernummer: 5097193 „FLÜGELLAGER FL.C-F.20-6-28.BR“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels verfügt über eine Drehhemmung für links und rechts angeschlagene Fenster ohne Anpressdruckverstellung Fließtext Das Flügellager FL.C-F.20-6-28 gehört zur activPilot Concept C-Serie und wird bei aufliegenden Bandseiten in Kunststofffenstern eingesetzt. Es ist pulverbeschichtet in einem braunen Farbton (ähnl. RAL 8019) ausgeführt. Das Lager bietet die Möglichkeit zur Dreh- und Kippöffnung und ist für eine maximale Flügelbreite von 1,1 m bei einem Flügelgewicht bis 150 kg geeignet. Lieferumfang Flügellager FL.C-F.20-6-28
Winkhaus Schließauflauf SA.77.BS Herstellernummer: 5094919 „Schließauflauf SA.77.BS“ Funktionsweise: dient als Rahmenteil, in das Kantenriegel einriegeln universelle Anwendung möglich einsetzbar für linke und rechte Anschlagseite Der Schließauflauf SA.77.BS gehört zur activPilot Concept Serie und ist Teil der Dreh-Kipp-Beschläge mit aufliegender Bandseite. Er ist universell einsetzbar und kann sowohl auf der linken als auch auf der rechten Anschlagseite verwendet werden. Der Schließauflauf ist ein wichtiger Bestandteil des Fensterrahmens, um die Funktionalität des Kantenriegels sicherzustellen. Lieferumfang: Schließauflauf SA.77.BS
Winkhaus Flügellager FL.C.20-6-28.CW in Cremeweiß Herstellernummer: 5097187 „FLÜGELLAGER FL.C.20-6-28.CW“ Funktionsweise: ermöglicht Dreh- und Kippbewegung des Fensterflügels aufliegende Montage an der Bandseite für Links- und Rechtsanschläge geeignet bolzenfreie Lagerung der Flügel Das Flügellager FL.C.20-6-28.CW gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge an aufliegenden Bandseiten konzipiert. Es wird bei Kunststofffenstern mit Nutmittenlage von 9 mm oder 13 mm eingesetzt. Die Bandseite ist cremeweiß pulverbeschichtet (ähnl. RAL 9001), was eine hohe Korrosionsbeständigkeit bietet. Besonderheiten sind die Möglichkeit zur Anwendung auf links und rechts angeschlagenen Fensterflügeln sowie die flügelfreie Lagerung. Lieferumfang: Flügellager FL.C.20-6-28.CW
Winkhaus Flügellager FL.C-A.20-6-11/28 in Silber Herstellernummer: 5097189 „FLÜGELLAGER FL.C-A.20-6-11/28“ Funktionsweise: ermöglicht Dreh- und Kippfunktion des Fensterflügels flügelseitige Befestigung über Lagerzapfen geeignet für links und rechts angeschlagene Fenster einsetzbar bei aufliegender Bandseite Das Flügellager FL.C-A.20-6-11/28 gehört zur activPilot Concept C Serie. Es wird in Kunststofffenstern mit aufliegender Bandseite verwendet und bietet die Funktionen Dreh und Kipp. Die Bandseite ist silberfarben und verzinkt ausgeführt. Das Überschlagflügellager hat eine Anpressdruckverstellung und ist für Flügelgewichte bis 130 kg geeignet. Lieferumfang: Flügellager FL.C-A.20-6-11/28

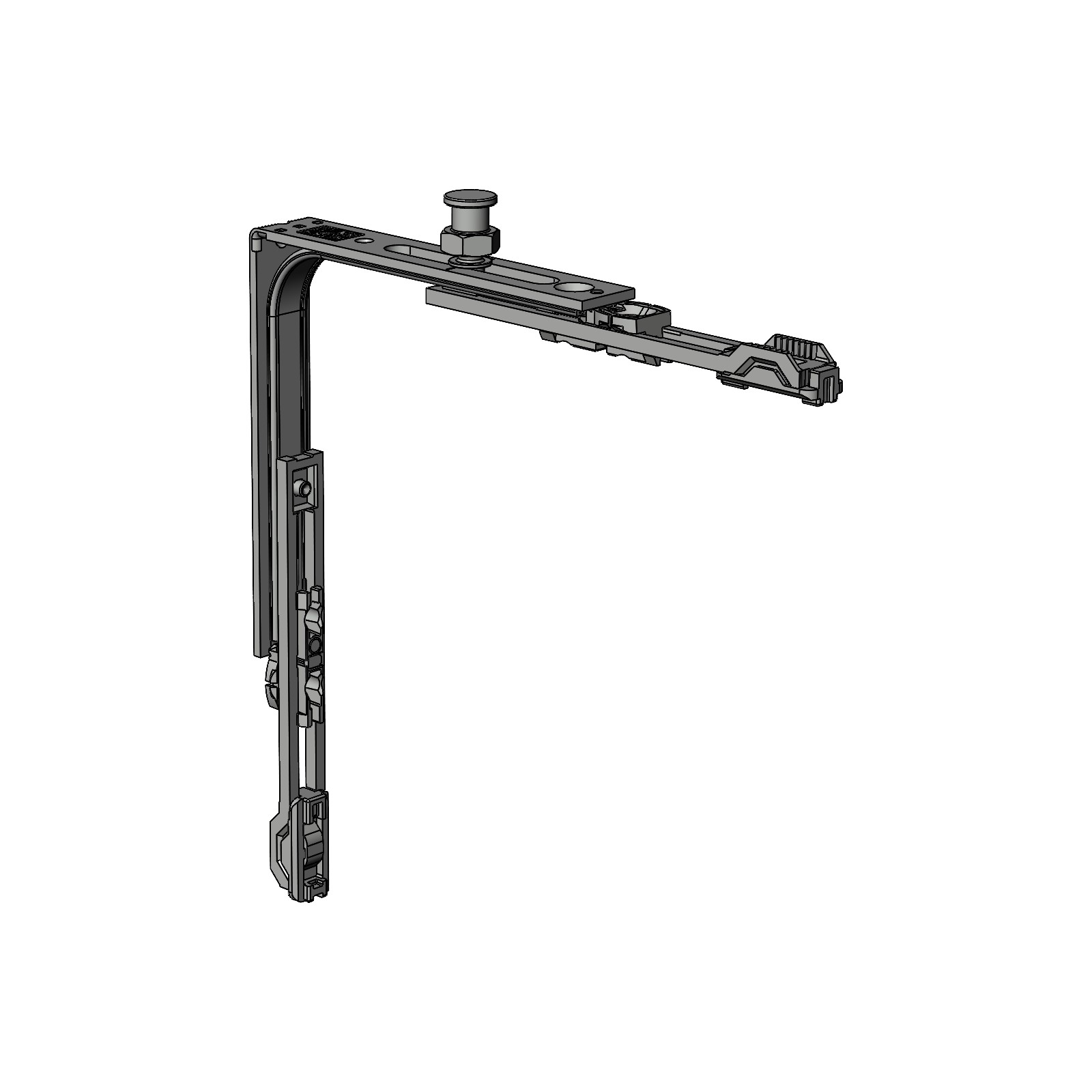

Winkhaus Eckumlenkung E1 N BS16 HV V1 in Silber Herstellernummer: 5094926 „ECKUML.E1.N.BS16-HV.V1.BN“ Funktionsweise Montage in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Leitet Hubbewegung um die Ecke auf das folgende Bauteil Rundumverriegelung des Fensters Die Eckumlenkung gehört zur activPilot Concept Serie und wird auf der Versschlussseite unten in Fensterflügeln montiert. Ihre besondere Funktion ist die Umleitung der Hubbewegung um die Ecke zur Rundumverriegelung des Fensters. Sie eignet sich für Bodenschwellen mit einer Höhe von 20 mm und einer Falzluft von 10 mm. Die Eckumlenkung ist in Silber gehalten und verzinkt. Lieferumfang Eckumlenkung E1 N BS16 HV V1
Winkhaus Flügellagerkappe in Schwarz, glänzend Herstellernummer: 5097141 „KAPPE K.FL.K.130.SW25 LACK“ Funktionsweise wird auf das Flügellager geklipst verleiht dem Flügellager die gewünschte Farbe abdeckung des Flügellagers Fließtext Die Flügellagerkappe gehört zur activPilot Concept Serie und ist Teil der Dreh-Kipp-Beschläge mit aufliegender Bandseite. Die Kappe ist schwarz glänzend und wird auf das Flügellager aufgesetzt, um ihm die gewünschte Farbe zu verleihen. Geeignet für den bestimmungsmäßigen Gebrauch laut Beschlagsübersichten und Montageanweisungen. Lieferumfang Flügellagerkappe
Winkhaus Rahmenteil RT.MSL.H.13-24 KT Silber Herstellernummer: 5086407 „Rahmenteil Drehbegrenzer“ Funktionsweise: dient als Teil des Dreh-Kipp-Mechanismus fixiert den Rahmenteil im Fensterrahmen verwendbar bei Holzfenstern geeignet für links und rechts angeschlagene Fenster Das Rahmenteil RT.MSL.H.13-24 KT gehört zur activPilot Concept Serie und ist ein Bestandteil des Dreh-Kipp-Beschlags für aufliegende Bandseiten. Es ist verzinkt und in Silber gehalten, kompatibel mit Holzfenstern unterschiedlicher Anschlagseiten und bietet eine flexible Integration in das Fensterprofil. Lieferumfang: Rahmenteil RT.MSL.H.13-24 KT
Winkhaus Flügellagerkappe in Mattgold Herstellernummer: 5121284 „KAPPE K.FL.C-W.LS.F3-MG“ Funktionsweise dient zur Abdeckung des Flügellagers wird auf das Flügellager geklipst verleiht dem Flügellager die gewünschte Farbe Fließtext Die Flügellagerkappe gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten verwendet. Sie ist für links angeschlagene Befestigungen konzipiert. Durch die Kappe erhält das Flügellager eine mattgoldene Farbgebung, passend zum Design der Fensterbeschläge. Lieferumfang Flügellagerkappe
Winkhaus Schnäpperbolzen BK-FC in Silber Herstellernummer: 5087672 „SCHNÄPPERBOLZEN BK-FC“ Funktionsweise: dient zur Verriegelung von Balkontüren geeignet für Dreh-Kipp-Beschläge in aufliegender Bandseite kann auf DIN links und DIN rechts Anschlagseite montiert werden Kompatibilität mit mehreren Fensterwerkstoffen Der Schnäpperbolzen BK-FC gehört zur activPilot Concept Serie und wird bei Dreh-Kipp-Beschlägen eingesetzt, die aufliegend sind. Er ist in Silber gehalten und ist mit verschiedenen Fensterwerkstoffen wie Aluminium, Holz, Kunststoff und Stahl kompatibel. Lieferumfang: Schnäpperbolzen BK-FC
Winkhaus Unterfütterung SBS.K.9/52 in Schwarz Herstellernummer: 5110568 „UNTERFÜTTERUNG SBS.K.9/52 SW“ Funktionsweise dient als Unterbau für Dreh-Kipp-Beschläge entspricht der Serie activPilot Concept wird in Fensterkonstruktionen mit aufliegender Bandseite eingesetzt Die Unterfütterung SBS.K.9/52 gehört zur activPilot Concept Serie und wird in Fensterkonstruktionen mit aufliegender Bandseite verwendet. Sie dient als Unterbauelement für Dreh-Kipp-Beschläge. Lieferumfang Unterfütterung SBS.K.9/52

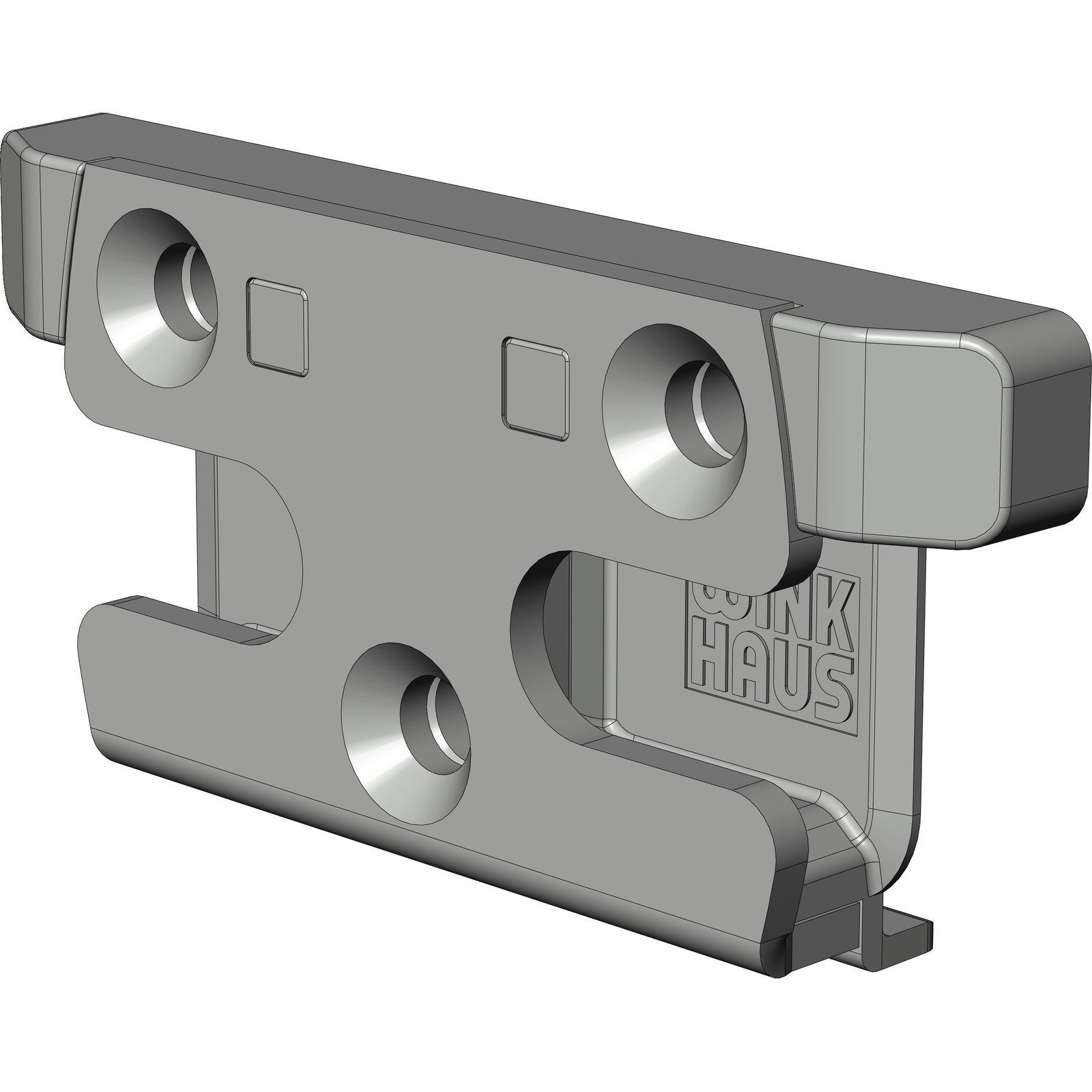

Winkhaus Sicherheitsschließblech SBS.K13/B Herstellernummer: 5110563 „SICHERH.BL.SBS.K13/B“ Funktionsweise: Unterstützt die Dreh-Kipp-Funktion des Fensters Einsatz in aufliegender Bandseite Anpassbarer Anpressdruck für sicheren Verschluss Geeignet für DIN links und DIN rechts Anschlagseite Das Sicherheitsschließblech SBS.K13/B gehört zur activPilot Concept Serie. Es ist für Kunststofffenster mit aufliegender Bandseite konzipiert. Der Anpressdruck ist standardmäßig ausgeführt, und das Bauteil unterstützt Dreh- und Kippöffnungsarten. Die Sicherheitsschließbleche bestehen aus einer Kombination von Kunststoff und Stahl, garantiert für einen sicheren Einsatz. Es eignet sich für Fenster mit einer Nutmittenlage von 13 mm und einer Falzluft von 12 mm. Lieferumfang: Sicherheitsschließblech SBS.K13/B
Winkhaus Einlassgetriebe GA.250-1.RC-N.D7,5 in Silber Herstellernummer: 5093075 „GETRIEBE GA.250-1.RC-N.D7,5“ Funktionsweise: Übertragung der Griffbewegung auf Fensterbeschlagskomponenten Montage in der Beschlagnut mit Ausfräsung im Flügel notwendig Dreh-Kipp-Schaltfolge durch Einfachbedienung einteiliges Getriebe mit gleichläufigem Hub Fließtext: Das Einlassgetriebe GA.250-1.RC-N.D7,5 gehört zur activPilot Concept Serie und ist für Fenster mit aufliegender Bandseite konzipiert. Es wird in der Beschlagnut montiert, wobei der Getriebekasten eine Ausfräsung im Fensterflügel erfordert. Geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Die Oberfläche ist verzinkt und das Produkt weist eine silberne Farbe auf. Lieferumfang: Einlassgetriebe GA.250-1.RC-N.D7,5
Winkhaus Mittenverriegelung MK 150-0 in Silber Herstellernummer: 5104123 „MITTENVER.MK.150-0“ Funktionsweise: verbindet mechanisch zwei Elemente über Zahnschuh-Stangen-Kopplung für die Anbringung in der 16 mm Flügelbeschlagnut keine Verschlusspunkte integriert geeignet für DIN links und DIN rechts Anschlagseiten Fließtext: Die Mittenverriegelung MK 150-0 ist Teil der activPilot Concept Serie für Dreh-Kipp-Beschläge mit aufliegender Bandseite. Das Bauteil ist kompatibel mit Fenstern aus Aluminium, Holz, Kunststoff und Stahl. Die mechanische Verbindung erfolgt über eine Zahnschuh-Stangen-Kopplung in der 16 mm Flügelbeschlagnut. Die Oberfläche ist verzinkt und das Bauteil in Silber gehalten. Lieferumfang: Mittenverriegelung MK 150-0
Winkhaus Stulpgetriebe GASK.A.2200.D35 in Silber Herstellernummer: 5104118 „Stulpgetriebe GASK.A.2200.D35“ Funktionsweise: ermöglicht Drehöffnungsart Einbau in Stulp, zweitöffnender Flügel Integration über 3 Verschlusspunkte verwendet Schließbleche Fließtext: Das Stulpgetriebe GASK.A.2200.D35 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Passend für Aluminium, Holz, Kunststoff und Stahl ermöglicht es die Drehöffnung bei zweitöffnenden Stulpflügeln. Die Ausführung erfolgt mit 16 mm Beschlagnut und bietet eine Schließmechanik mit drei Schließblechen für einen sicheren Verschluss. Lieferumfang: Stulpgetriebe GASK.A.2200.D35
Winkhaus Adapter SLG.21,5-13/5/5 Herstellernummer: 5111316 „ADAPTER SLG.21,5-13/5/5“ Funktionsweise Ermöglicht die Verbindung von Fensterbeschlägen mit dem Fensterrahmen Für Dreh-Kipp-Beschläge konzipiert Kompatibel mit aufliegender Bandseite Nutzbar bei links und rechts angeschlagenen Fenstern Der Adapter SLG.21,5-13/5/5 gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite geeignet. Er kann sowohl bei links als auch bei rechts angeschlagenen Fenstern verbaut werden. Bei der Installation sind die Informationen aus den Beschlagsübersichten, Montageanweisungen und Anwendungsdiagrammen zu beachten. Lieferumfang Adapter SLG.21,5-13/5/5
Winkhaus Adapter SLG.21,5-13/ÜD6 Herstellernummer: 5111317 „Adapter SLG.21,5-13/ÜD6“ Funktionsweise: dient der Anpassung des Dreh-Kipp-Beschlags an spezifische Maße ermöglicht eine Kompatibilität mit verschiedenen Fensterprofilen geeignet für aufliegende Bandseiten gültig für Anschlagseiten DIN links und rechts Der Adapter SLG.21,5-13/ÜD6 gehört zur activPilot Concept Serie und wird in Dreh-Kipp-Beschlägen mit aufliegender Bandseite verwendet. Das Bauteil ist für Anschlagseiten sowohl DIN links als auch rechts konzipiert. Lieferumfang: Adapter SLG.21,5-13/ÜD6
Winkhaus Adapter SLG.21,5-13/4/4 Herstellernummer: 5111315 "Adapter SLG.21,5-13/4/4" Funktionsweise für Dreh-Kipp-Beschläge geeignet aufliegend auf Bandseite eingesetzt Montage gemäß Anwendungsdiagrammen Fließtext Der Adapter SLG.21,5-13/4/4 gehört zur activPilot Concept Serie von Winkhaus und wird bei Dreh-Kipp-Beschlägen mit aufliegender Bandseite verwendet. Er ist für Anwendungsfälle auf mehreren Anschlagseiten, sowohl DIN links als auch DIN rechts, konzipiert. Bei der Nutzung sind die Hinweise aus Montageanleitungen und Beschlagsübersichten zu beachten. Lieferumfang Adapter SLG.21,5-13/4/4
