Aufliegende-Bandseite

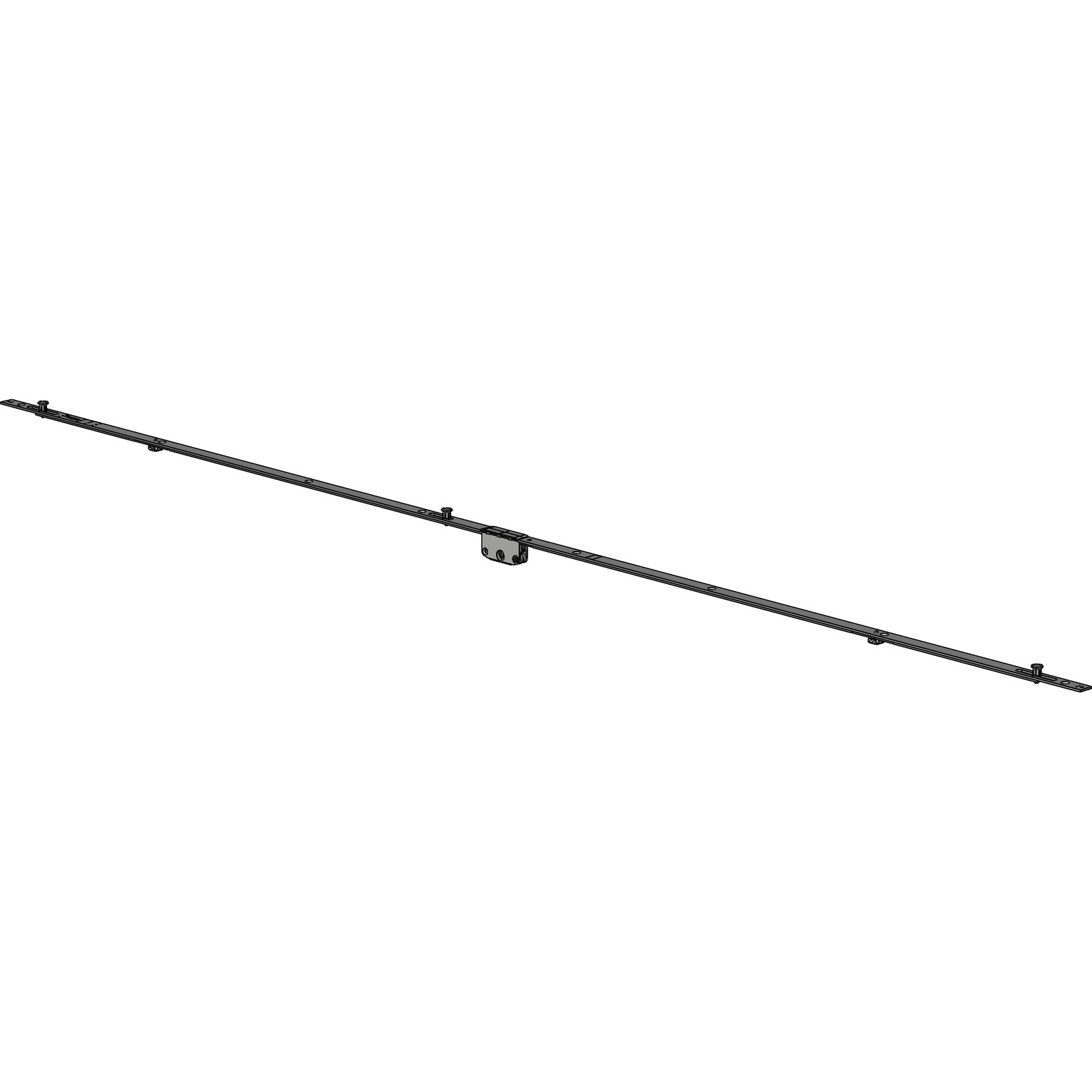

Winkhaus Einlassgetriebe GAVM.1520-3.D22.KT Silber Herstellernummer: 5108497 „V.GETRIEBE GAVM.1520-3.D22.KT“ Funktionsweise: verwendbar für Dreh- und Kippöffnung Flügelfalzhöhe zwischen 1320 mm und 1520 mm Griffsitz mittig Anzahl der Verschlusspunkte: 3 Fließtext: Das Einlassgetriebe GAVM.1520-3.D22.KT gehört zur activPilot Concept Serie und wird in der Beschlagnut montiert. Es erfordert eine Ausfräsung im Fensterflügel für den Getriebekasten. Die Oberfläche ist verzinkt und das Bauteil hat eine silberne Farbe. Geeignet für Aluminium, Holz, Kunststoff und Stahl. Lieferumfang: - Einlassgetriebe GAVM.1520-3.D22.KT

Winkhaus Flügellagerkappe in Schwarz Herstellernummer: 5121793 „KAPPE K.FL.C-W.RS.SW25“ Funktionsweise wird zur Abdeckung auf das Flügellager geklipst verleiht dem Flügellager die gewünschte Farbe Fließtext Die Flügellagerkappe gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Sie wird auf das Flügellager geklipst, um diesem die gewünschte Farbe zu verleihen. Die Bandseite ist glänzend schwarz ausgeführt. Lieferumfang Flügellagerkappe

Winkhaus Flügellagerkappe in Schwarz Herstellernummer: 5121794 „Flügellagerkappe K.FL.C-W.LS.SW25“ Funktionsweise: zur Abdeckung des Flügellagers wird auf das Flügellager geklipst erzeugt die gewünschte Farbe der Bandseite geeignet für DIN links angeschlagene Fenster Die Flügellagerkappe K.FL.C-W.LS.SW25 gehört zur Serie activPilot Concept und ist Teil der Dreh-Kipp-Beschläge für aufliegende Bandseiten. Sie wird eingesetzt, um die Flügellager strukturell abzudecken und deren Farbe an das Gesamtbild anzupassen. Die Bandseite ist in glänzendem Schwarz ausgeführt, was eine visuelle Akzentuierung ermöglicht. Lieferumfang: Flügellagerkappe K.FL.C-W.LS.SW25

Winkhaus Flügellagerkappe anthrazit glänzend Herstellernummer: 5121795 „KAPPE K.FL.C-W.RS.AGR25“ Funktionsweise Zur Abdeckung des Flügellagers wird auf das Flügellager geklipst verleiht dem Flügellager die gewünschte Farbe Fließtext Die Flügellagerkappe gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Dreh-Kipp-Beschlägen konzipiert. Die Kappe wird benötigt, um das Flügellager optisch anzupassen und ihre glänzend anthrazite Farbe zu übertragen. Sie ist für rechts angeschlagene Anwendungen geeignet. Lieferumfang Flügellagerkappe

Winkhaus Flügellagerkappe in Anthrazit Herstellernummer: 5121796 „KAPPE K.FL.C-W.LS.AGR25“ Funktionsweise: zur Abdeckung auf das Flügellager geklipst verleiht dem Flügellager die gewünschte Farbe Die Flügellagerkappe gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Die Kappe ist in Anthrazit glänzend gestaltet und eignet sich für den DIN linken Anschlag. Da die Kappe lediglich zur Abdeckung dient, beeinflusst sie nicht die funktionale Leistungsfähigkeit des Flügellagers. Lieferumfang: Flügellagerkappe

Winkhaus Eckumlenkung E1.SE.N.KT in Silber Herstellernummer: 5107453 „ECKUML.E1.SE.N.KT“ Funktionsweise Montage in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Leitet Hubbewegung um die Ecke weiter Ermöglicht Rundumverriegelung des Fensters Fließtext Die Eckumlenkung E1.SE.N.KT gehört zur activPilot Concept Serie und wird in den Ecken des Fensterflügels montiert. Sie koppelt mit Bauteilen wie Getriebeschiene, Mittenverriegelung oder Oberschiene und leitet die Hubbewegung um die Ecke. Diese Komponente ist für eine vollverdecktliegende Bandseite vorgesehen und ist silberfarbig sowie verzinkt. Lieferumfang Eckumlenkung E1.SE.N.KT

Winkhaus Schere SH1.T.18-13-12.LS mit grauer Topcoat-Beschichtung Herstellernummer: 4986613 "SCHERE SH1.T.18-13-12.LS.LK.GR" Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für links und rechts angeschlagene Holzfenster mit aufliegender Bandseite Fließtext: Die Schere SH1.T.18-13-12.LS.LK.GR gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Holzfenstern geeignet. Sie wird flügelseitig mit einer Oberschiene gekoppelt und kann mit dem rahmenseitigen Scherenlager über einen Scherenlagerstift montiert werden. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang: Schere SH1.T.18-13-12.LS.LK.GR

Winkhaus Schere SH2.T.18-13-12.LS mit grauer Topcoat-Beschichtung Herstellernummer: 4986615 "Schere SH2.T.18-13-12.LS.LK.GR" Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für links angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH2.T.18-13-12.LS ist Teil der activPilot Concept Serie und wird für Dreh-Kipp-Öffnungen in Holzfenstern verwendet. Sie wird flügelseitig mit einer Oberschiene verbunden und rahmenseitig durch einen Scherenlagerstift montiert. Die Variante verfügt über eine graue Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang: Schere SH2.T.18-13-12.LS.LK.GR

Winkhaus Schere SH1.T.18-13-12.RS mit grauer Topcoat-Beschichtung Herstellernummer: 4986614 „SCHERE SH1.T.18-13-12.RS.LK.GR“ Funktionsweise: verbindet Fensterflügel und -rahmen an der Oberseite ermöglicht Dreh- und Kippöffnung des Fensterflügels montiert durch Scherenlagerstift bei aufliegender Variante flügelseitige Kopplung mit Oberschiene Die Schere SH1.T.18-13-12.RS gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Holzfenstern konzipiert. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Die Schere ist für Fenster mit Dreh-Kipp-Funktion ausgelegt und wird an der Oberseite des Fensters angebracht. Lieferumfang: Schere SH1.T.18-13-12.RS

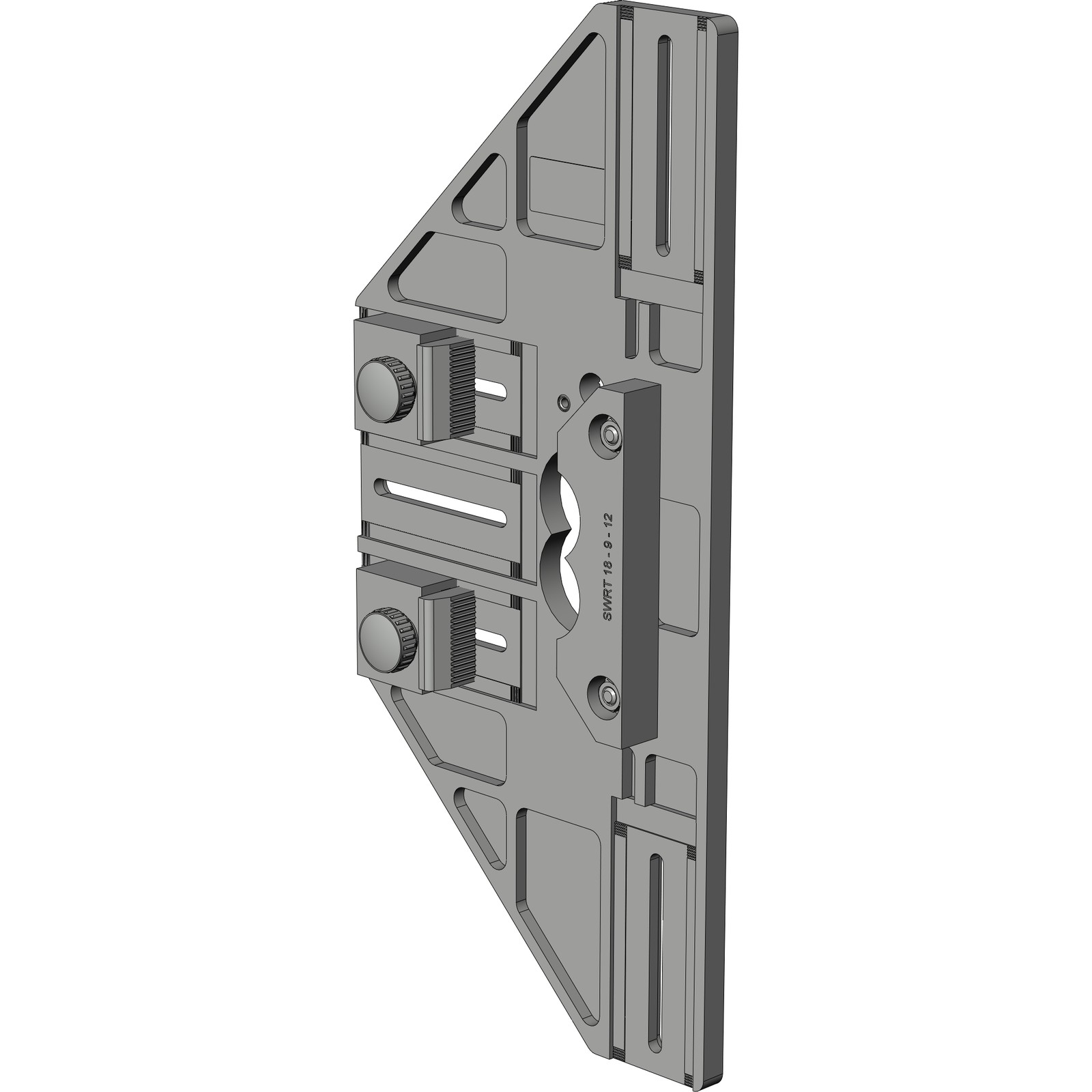

Winkhaus Fräslehre LE.FR.GRT.RB.H.UE-18 Herstellernummer: 5090192 „Fräslehre LE.FR.GRT.RB.H.UE-18“ Funktionsweise wird zum Fräsen von Rundbogenfenstern verwendet kompatibel mit Dreh-Kipp-Beschlägen geeignet für links und rechts angeschlagene Fenster Winkelanschlag für Sonderbauteile Fließtext Die Fräslehre LE.FR.GRT.RB.H.UE-18 ist Teil der activPilot Concept Serie und wird für die Fertigung von Rundbogenfenstern aus Holz verwendet. Sie ist mit Dreh-Kipp-Beschlägen auf aufliegenden Bandseiten kompatibel und unterstützt die Fertigung von Fenstern mit links oder rechts liegenden Anschlägen. Lieferumfang Fräslehre LE.FR.GRT.RB.H.UE-18

Winkhaus Fräslehre LE.FR.GRT.RB.H.UE-20 Herstellernummer: 5090196 "LEHRE LE.FR.GRT.RB.H.UE-20" Funktionsweise dient der Positionierung und Markierung von Bohrungen unterstützt die Bearbeitung von Rundbogenfenster geeignet für Holzfenster Fließtext Die Fräslehre LE.FR.GRT.RB.H.UE-20 gehört zur activPilot Serie und ist ein spezialisierter Bereich des activPilot Concept Designs. Sie wird verwendet, um die präzise Positionierung von Bohrungen bei Rundbogenfenstern in Holzwerkstoffen zu unterstützen. Sie ist sowohl für links- als auch rechtsanschlagende Fenster geeignet und erleichtert den Bearbeitungsprozess durch präzise Markierungspunkte. Lieferumfang Fräslehre LE.FR.GRT.RB.H.UE-20

Winkhaus Eckumlenkung EOL1N in Silber Herstellernummer: 5092708 „ECKUML.E.OL1.N“ Funktionsweise Leitet die Hubbewegung des Fensterbeschlages um die Ecke weiter Montage erfolgt in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Verfügt über verstärkte Klemmung Fließtext Die Eckumlenkung EOL1N gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite geeignet. Sie wird in den Ecken des Fensterflügels montiert und leitet die Hubbewegung zur Verriegelung an das nächste Bauteil weiter. Sie kann mit Fensterwerkstoffen wie Aluminium, Holz, Kunststoff und Stahl verwendet werden. Lieferumfang – Eckumlenkung EOL1N

Winkhaus Kipplagerband KLB.20-13.LS.LK.GR mit grauer Topcoat-Beschichtung Herstellernummer: 5092743 „KIPPLAGERBAND KLB.20-13.LS.LK.GR“ Funktionsweise: ermöglicht Kippöffnung des Fensterflügels flügelseitige Montage mit Drehlagerwinkel rahmenseitige Verbindung durch Scherenlagerstift zuständig für Unterseite des Fensters Das Kipplagerband gehört zur activPilot Concept Serie und wird auf der aufliegenden Bandseite von Fenstern eingesetzt. Es wird flügelseitig mit einem Drehlagerwinkel montiert und verbindet sich rahmenseitig durch einen Scherenlagerstift, um eine Kippöffnung zu ermöglichen. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang: Kipplagerband KLB.20-13.LS.LK.GR

Winkhaus Getriebe GAK.1550-2.SBS.D30 in Silber Herstellernummer: 5119351 „GETRIEBE GAK.1550-2.SBS.D30“ Funktionsweise für Dreh-Kipp-Beschläge aufliegenden Bandseite geeignet montiert in der Beschlagnut mit Ausfräsung im Fensterflügel Schaltung über Fenstergriff, überträgt Bewegung des Griffes flächendeckende Verbindung aller Fensterbeschlag-Komponenten Fließtext Das Getriebe GAK.1550-2.SBS.D30 gehört zur activPilot Concept Serie und bietet eine Dreh-Kipp-Funktion für Fenster mit aufliegender Bandseite. Es wird in der Beschlagnut des Fensters montiert, wobei eine spezielle Ausfräsung erforderlich ist. Der Wechsel zwischen Dreh- und Kippstellung erfolgt über die Bewegung des Fenstergriffes. Das Getriebe ist in Silber ausgeführt und verzinkt. Lieferumfang Einlassgetriebe GAK.1550-2.SBS.D30

Winkhaus Getriebe GAK.830-1.SBS.D30 in Silber Herstellernummer: 5119354 „GETRIEBE GAK.830-1.SBS.D30“ Funktionsweise: Überträgt die Griffbewegung auf den Fensterbeschlag Dreh-Kipp-Öffnung Gleichläufige Hubrichtung Schaltung über Fenstergriff Das Getriebe GAK.830-1.SBS.D30 gehört zur activPilot Concept Serie und wird in der Beschlagnut des Fensterflügels verwendet. Eine Ausfräsung im Fensterflügel ist erforderlich, um den Getriebekasten zu montieren. Es ist geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster und bietet eine Dreh-Kipp-Funktion für links- und rechtsanschlagende Flügel. Die Oberfläche ist verzinkt und in Silber ausgeführt. Lieferumfang: Einlassgetriebe

Winkhaus Getriebe GAK.1100-1.SBS.D30 Silber Herstellernummer: 5119353 „GETRIEBE GAK.1100-1.SBS.D30“ Funktionsweise montiert in der Beschlagnut des Fensterflügels überträgt Griffbewegung auf Fensterbeschlag ermöglicht Dreh- und Kippöffnung von Fenstern konstant positionierter Griffsitz Das Getriebe GAK.1100-1.SBS.D30 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten an Aluminium-, Holz-, Kunststoff- und Stahlfenstern konzipiert. Das Einlassgetriebe wird in der Beschlagnut montiert, wobei eine Ausfräsung im Fensterflügel erforderlich ist. Es steuert mithilfe des Fenstergriffes die Funktion des kompletten Beschlagsystems. Lieferumfang Einlassgetriebe GAK.1100-1.SBS.D30

Winkhaus Getriebe GAK.1325-2.SBS.D30 Silber Herstellernummer: 5119352 „GETRIEBE GAK.1325-2.SBS.D30“ Funktionsweise wird in der Beschlagnut montiert Übertragung der Griffbewegung auf Beschlagkomponenten ermöglicht Dreh-Kipp-Öffnung des Fensters konstanten Griffsitz Fließtext Das Getriebe GAK.1325-2.SBS.D30 gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite eingesetzt. Es ist kompatibel mit Aluminium-, Holz-, Kunststoff- und Stahlfenstern und erfordert eine Ausfräsung im Fensterflügel zur Montage des Getriebekastens. Das Bauteil ist silberfarben mit verzinkter Oberfläche ausgeführt. Lieferumfang Getriebe GAK.1325-2.SBS.D30

Winkhaus Getriebe GAK.2000-4.SBS.D30 Silber Herstellernummer: 5119341 „GETRIEBE GAK.2000-4.SBS.D30“ Funktionsweise: wird in der 16 mm Beschlagnut montiert über den Fenstergriff geschaltet überträgt Griffbewegung auf weitere Fensterbeschlagkomponenten ermöglicht Dreh-Kipp-Öffnung Das Getriebe GAK.2000-4.SBS.D30 gehört zur Serie activPilot Concept und ermöglicht Dreh-Kipp-Öffnungen bei Fenstern mit aufliegender Bandseite. Es ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Eingebaut wird es in der Beschlagnut, eine Ausfräsung im Fensterflügel ist notwendig. Das Bauteil ist silberfarbig verzinkt ausgeführt. Lieferumfang: Einlassgetriebe GAK.2000-4.SBS.D30

Winkhaus Getriebe GAK.1775-3.SBS.D30 Silber Herstellernummer: 5119345 „Getriebe GAK.1775-3.SBS.D30“ Funktionsweise: Einlassgetriebe, montiert in der Beschlagnut Getriebeschaltung über den Fenstergriff Überträgt Griffbewegungen auf Fensterbeschläge Dreh- und Kippöffnung möglich Das Getriebe GAK.1775-3.SBS.D30 gehört zur activPilot Concept Serie und wird für aufliegende Bandseiten verwendet. Es ist bei Fenstern aus Aluminium, Holz, Kunststoff und Stahl einsetzbar. Der Einbau erfolgt in der Beschlagnut mit einer erforderlichen Ausfräsung im Fensterflügel. Das silberne, verzinkte Einlassgetriebe dient der Übertragung der Fenstergriffbewegung auf den gesamten Fensterbeschlag. Lieferumfang: Getriebe GAK.1775-3.SBS.D30

Winkhaus Eckumlenkung E3 mit Silberoberfläche Herstellernummer: 5097503 „ECKUML.E3.BS13“ Funktionsweise: Leitet Hubbewegung des Fensterbeschlages um die Ecke weiter Kupplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Montage in den Ecken des Fensterflügels Sorgt für rundum Verriegelung des Fensters Die Eckumlenkung E3 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Sie wird in den Ecken des Fensterflügels montiert und ermöglicht die Verbindung mit Komponenten wie der Getriebeschiene, Mittenverriegelung oder Oberschiene. Die Oberfläche ist verzinkt, und die Farbe der Eckumlenkung ist Silber. Lieferumfang: Eckumlenkung E3
