proPilot

Winkhaus Einlassgetriebe GVM.U.1600-3.ZN in Silber Herstellernummer: 4988225 „V.GETRIEBE GVM.U.1600-3.ZN“ Funktionsweise: ermöglicht Dreh- und Kippbewegungen des Fensters schaltet über den Fenstergriff überträgt Griffbewegungen auf Fensterbeschlag-Komponenten Montage in der Beschlagnut erforderlich Das Einlassgetriebe GVM.U.1600-3.ZN gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es eignet sich für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Der Einbau erfordert eine Ausfräsung im Fensterflügel für den Getriebekasten. Das Bauteil ist verzinkt und in Silber erhältlich. Lieferumfang: Einlassgetriebe GVM.U.1600-3.ZN

Winkhaus Einlassgetriebe GVM.U.1400-3 in Silber Herstellernummer: 4988224 „V.GETRIEBE GVM.U.1400-3.ZN“ Funktionsweise ermöglicht Dreh- und Kippbewegung des Fensterflügels Verbindung von Griff zur Beschlagmechanik für Flügelfalzhöhe von 1400 mm bis 1599 mm nicht abschließbar, nicht koppelbar Fließtext Das Einlassgetriebe GVM.U.1400-3 gehört zur proPilot Serie und wird in der Beschlagnut des Fensterflügels montiert. Es ist geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit aufliegender Bandseite. Die Anschlagseite ist sowohl DIN links als auch DIN rechts möglich. Das Bauteil besitzt eine verzinkte Oberfläche und ist in Silber ausgeführt. Lieferumfang Einlassgetriebe GVM.U.1400-3

Winkhaus Einlassgetriebe GVM.U.1200-3 in Silber Herstellernummer: 4988223 „V.GETRIEBE GVM.U.1200-3.ZN“ Funktionsweise: überträgt Griffbewegungen auf Fensterbeschlagskomponenten ermöglicht Stellungswechsel des Fensters durch Dreh- und Kippfunktion wird in der Beschlagnut montiert mit notwendiger Ausfräsung im Flügel Das Einlassgetriebe GVM.U.1200-3 ist Teil der proPilot Serie und wird für Fenster mit aufliegender Bandseite verwendet. Es eignet sich für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Die Montage erfolgt direkt in der Beschlagnut, wobei ein Ausfräsen notwendig ist. Dieses Bauteil ist verzinkt und in Silber ausgeführt. Lieferumfang: Einlassgetriebe

Winkhaus Getriebe GVM.U.1000-3.ZN in Silber Herstellernummer: 4988222 „V.GETRIEBE GVM.U.1000-3.ZN“ Funktionsweise: Einlassgetriebe wird in der Beschlagnut montiert Übertragung der Griffbewegung auf weitere Beschlagkomponenten Geeignet für verschiedene Fensteröffnungsvarianten Verwendung in Dreh-Kipp-Beschlägen Das Getriebe GVM.U.1000-3.ZN gehört zur proPilot Serie und wird in aufliegenden Bandseiten verwendet. Es ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet und erfordert eine Ausfräsung im Fensterflügel für den Getriebekasten. Die Oberfläche ist verzinkt und das Bauteil ist in Silber ausgeführt. Der Griff sitzt mittig und ermöglicht Dreh- und Kippbewegungen. Lieferumfang: Getriebe GVM.U.1000-3.ZN

Winkhaus Einlassgetriebe GVM.U.800-2.ZN in Silber Herstellernummer: 4988221 „Einlassgetriebe GVM.U.800-2.ZN“ Funktionsweise: wird in der Beschlagnut montiert notwendige Ausfräsung im Fensterflügel für Getriebekasten überträgt Griffbewegung auf Fensterbeschlag ermöglicht Dreh- und Kippstellung Das Einlassgetriebe GVM.U.800-2.ZN ist Teil der proPilot Serie und für aufliegende Bandseiten konzipiert. Es ist geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Die Montage erfolgt innerhalb der 16 mm Beschlagnut und erfordert eine Ausfräsung im Fensterflügel. Die Oberfläche des Getriebes ist verzinkt und in Silber ausgeführt. Lieferumfang: Einlassgetriebe GVM.U.800-2.ZN

Winkhaus Einlassgetriebe GVM.U.400-2.ZN Silber Herstellernummer: 4988169 „V.GETRIEBE GVM.U.400-2.ZN“ Funktionsweise Wird in der Beschlagnut des Fensterflügels montiert Schaltung erfolgt über den Fenstergriff Überträgt Griffbewegung auf weitere Beschlagkomponenten Ermöglicht verschiedene Fensterstellungen Fließtext Das Einlassgetriebe GVM.U.400-2.ZN ist Teil der proPilot Serie und eignet sich für aufliegende Bandseiten. Es wird direkt in der Beschlagnut montiert, wobei eine Ausfräsung für den Getriebekasten im Fensterflügel erforderlich ist. Geeignet für Fenster aus Materialien wie Aluminium, Holz, Kunststoff und Stahl. Lieferumfang Einlassgetriebe GVM.U.400-2.ZN

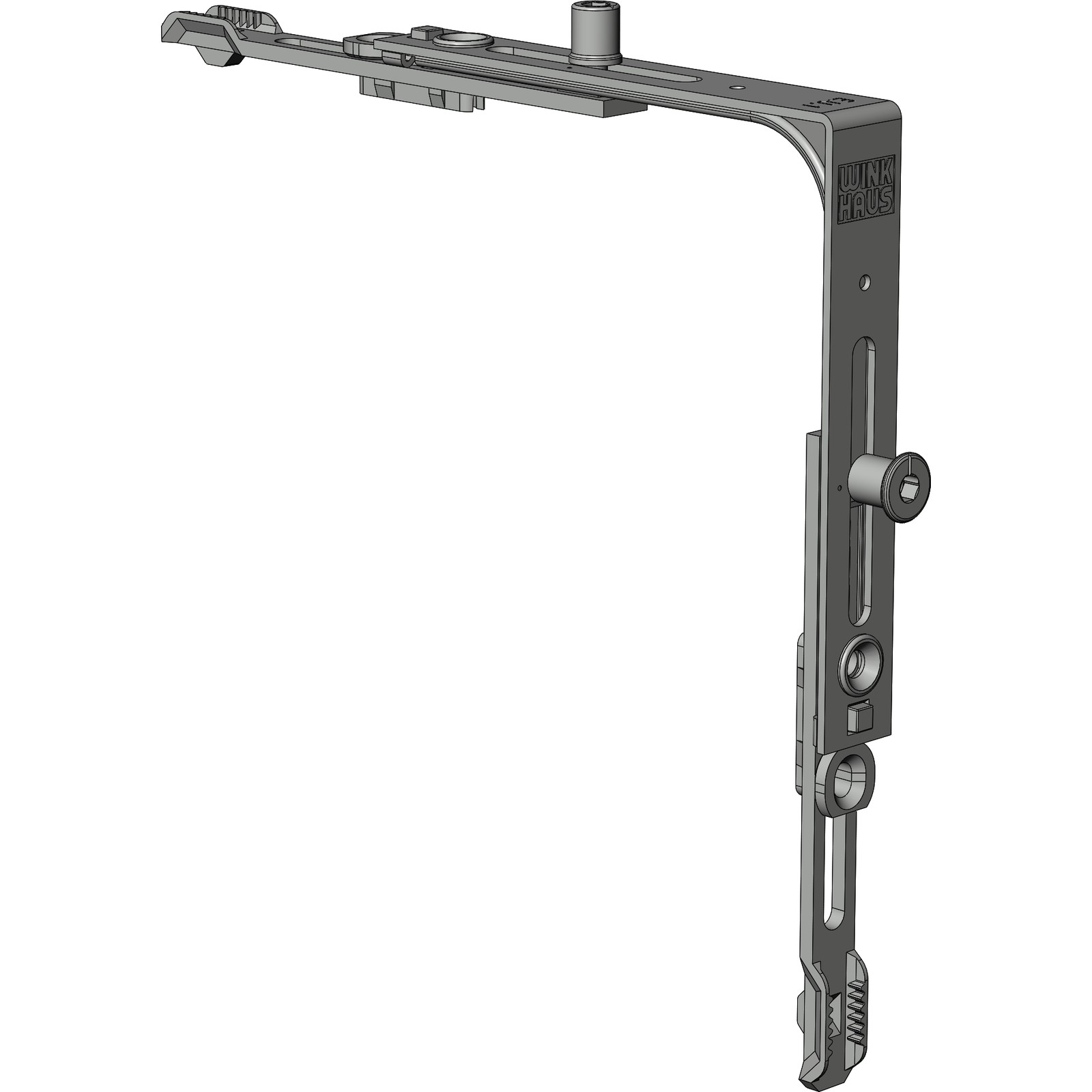

Winkhaus Eckumlenkung E.K.U.1 Silber Herstellernummer: 4987427 „ECKUML.KIPP E.K.U.1“ Funktionsweise Leitet die Hubbewegung des Fensterbeschlages um die Ecke weiter Montage in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Sorgt für die Rundumverriegelung des Fensters Fließtext Die Eckumlenkung E.K.U.1 ist Teil der proPilot Serie und für aufliegende Bandseiten geeignet. Sie wird in den Ecken des Fensterflügels auf der Verschlussseite oben und unten montiert. Das Bauteil verfügt über eine silberfarbene, verzinkte Oberfläche und ist für Aluminium, Holz, Kunststoff und Stahlfenster geeignet. Die Schenkellängen betragen 101 mm, und die Montage erfolgt über vier Schraubenlöcher. Das Bauteil ist automatengerecht montierbar. Lieferumfang Eckumlenkung E.K.U.1

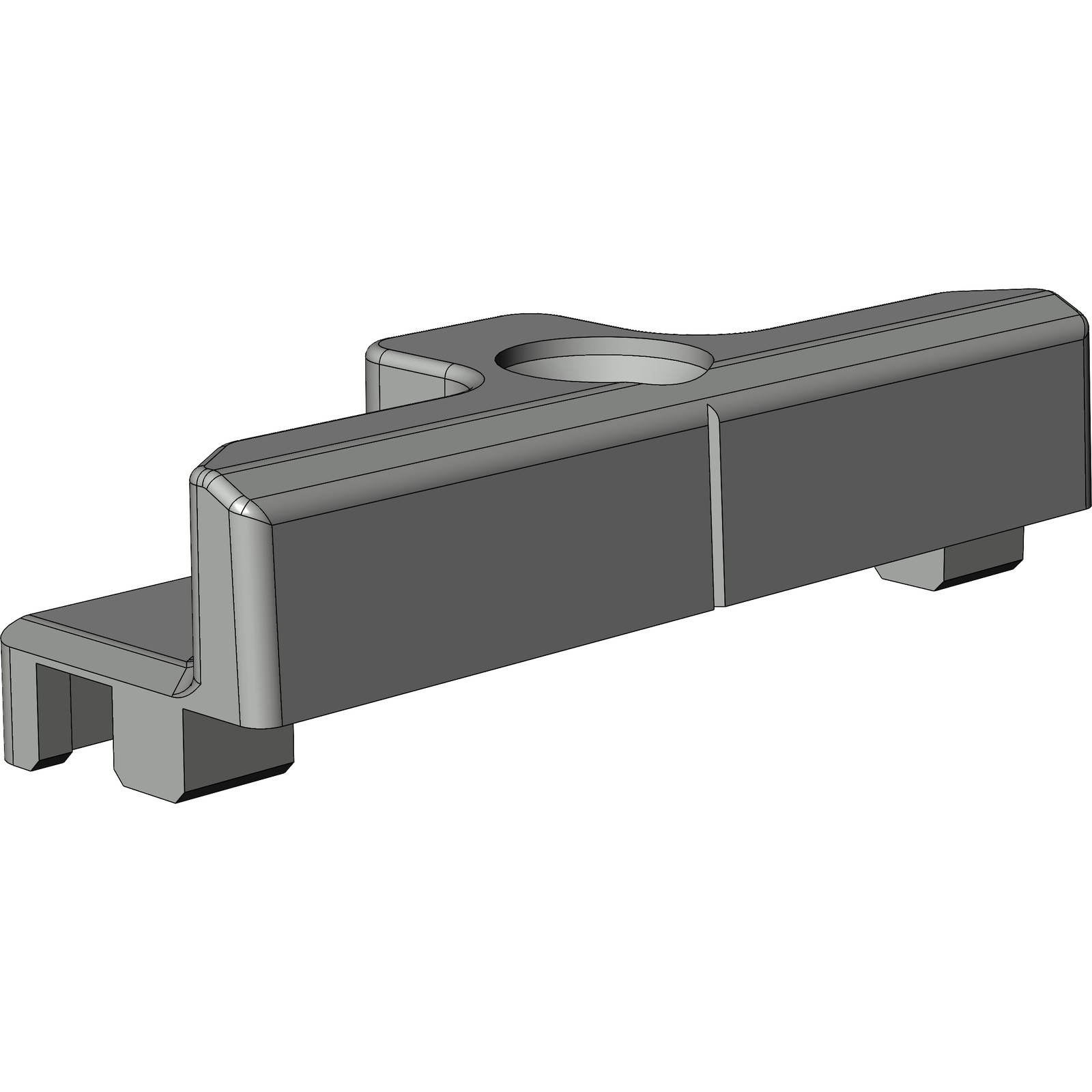

Winkhaus Schließblech SB.U.105+1 in Silber Herstellernummer: 4984288 „SCHLIESSBL.SB.U.105+1“ Funktionsweise: dient als Gegenstück zur Verriegelung des Fensterflügels rahmenseitige Montage im Fensterprofil befestigt mit Fensterschraube eignet sich für Dreh-Kipp-Fenster Das Schließblech SB.U.105+1 gehört zur proPilot Serie für Dreh-Kipp-Beschläge und ist für aufliegende Bandseiten ausgelegt. Es wird im Kunststofffensterrahmen montiert und dient als Gegenstück zur Verriegelung des Fensterflügels. Befestigt wird es mit einer Fensterschraube. Lieferumfang: Schließblech SB.U.105+1

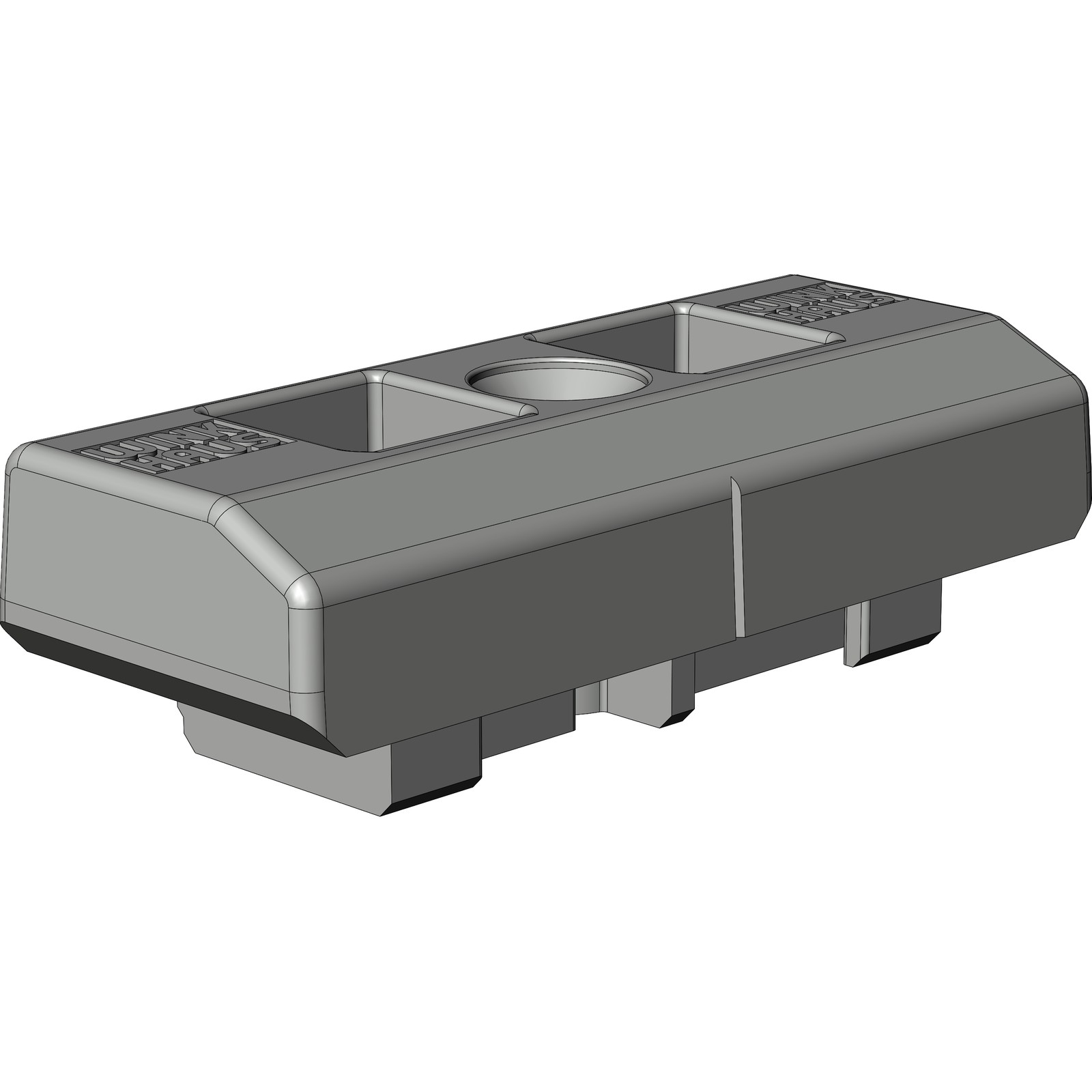

Winkhaus Kippstück KS.U.72 Silber Herstellernummer: 4977741 „KIPPSTÜCK KS.U.72“ Funktionsweise ermöglicht Dreh- und Kippfunktion des Fensterflügels aufliegend montierte Bandseite Befestigung durch Fensterbauschraube für Kunststofffenster geeignet Das Kippstück KS.U.72 gehört zur proPilot Serie und wird bei aufliegenden Bandseiten in Kunststofffenstern verwendet. Dieses Bauteil ist für Fenster mit DIN-links oder DIN-rechts Anschlagseiten geeignet. Die Befestigung erfolgt über eine Fensterbauschraube, wobei ein Schraubenloch zur Verfügung steht. Lieferumfang Kippstück KS.U.72

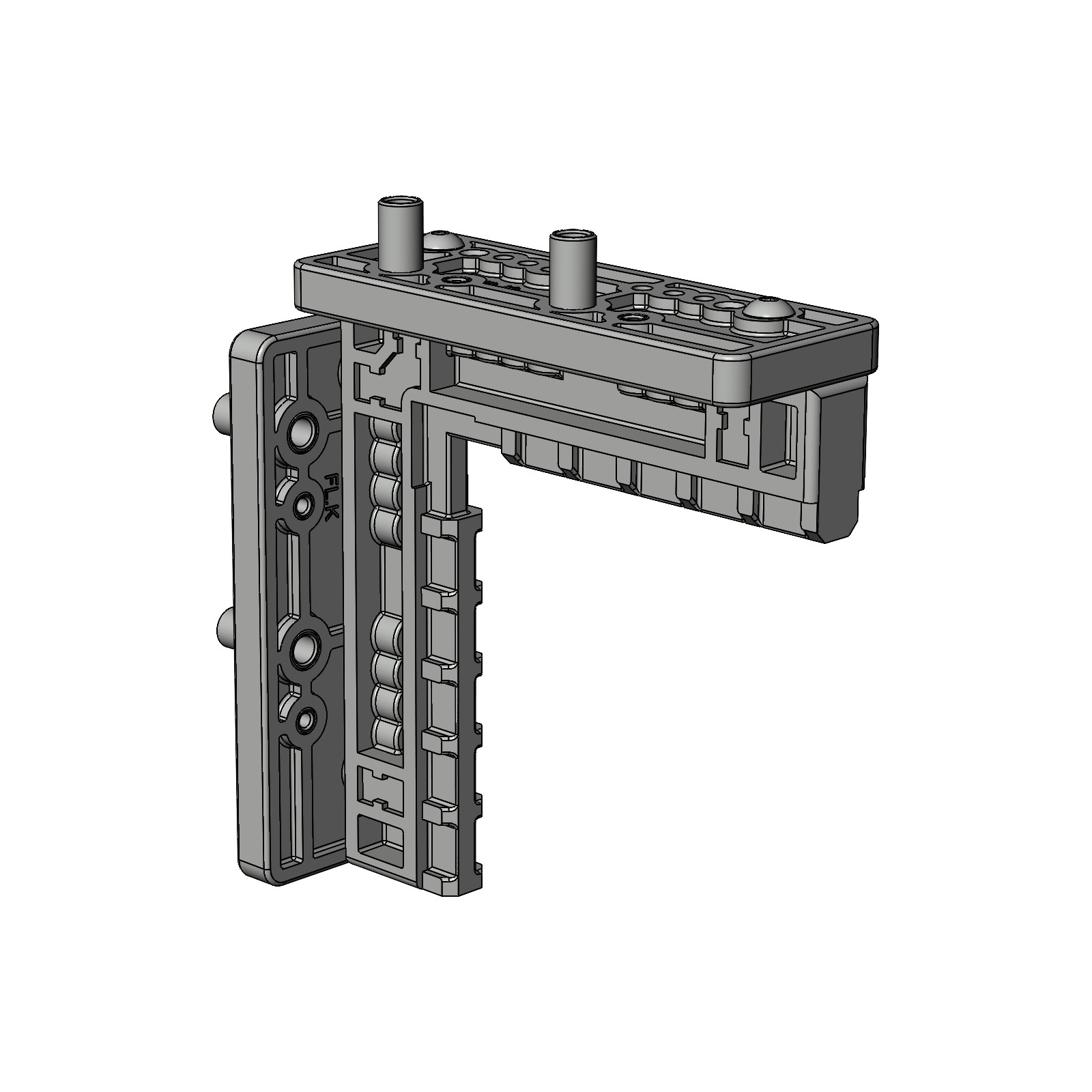

Winkhaus Bohrlehre LE.B.FL.K 20-9 Herstellernummer: 4977449 „Bohrlehre LE.B.FL.K 20-9“ Funktionsweise Markiert präzise Bohrpunkte für aufliegende Bandseite Verwendbar mit Aluminium-, Kunststoff- und Stahlfensterrahmen Kombinierbar mit Flügellagerinstallationen Anschläge für DIN links und DIN rechts Fließtext Die Bohrlehre LE.B.FL.K 20-9 gehört zur proPilot Serie und wird zur präzisen Markierung von Bohrpunkten bei Flügellagerinstallationen verwendet. Sie eignet sich für aufliegende Bandseiten und ist kompatibel mit Fensterrahmen aus Aluminium, Kunststoff und Stahl. Bei der Installation ist die Nutmittenlage von 9 mm zu beachten. Die Bohrlehre ist sowohl für links- als auch rechtsseitige Anschläge geeignet. Lieferumfang – Bohrlehre LE.B.FL.K 20-9

Winkhaus Beschlagstanze Handhebel Herstellernummer: 4970430 „Beschlagstanze Handhebel“ Funktionsweise zum Ablängen der Beschlagsteile verwendet Anpassung der Bauteile an die benötigte Fenstergröße geeignet für Aluminium, Holz, Kunststoff und Stahl Fließtext Die Beschlagstanze gehört zur proPilot Serie und wird für das Ablängen von Dreh-Kipp-Beschlägen bei aufliegender Bandseite eingesetzt. Sie bietet flexible Anpassungsmöglichkeiten durch einen variablen Ablängbereich. Für den bestimmungsgemäßen Gebrauch sind die Informationen aus den Beschlagsübersichten und Montageanweisungen zu beachten. Lieferumfang Beschlagstanze Handhebel

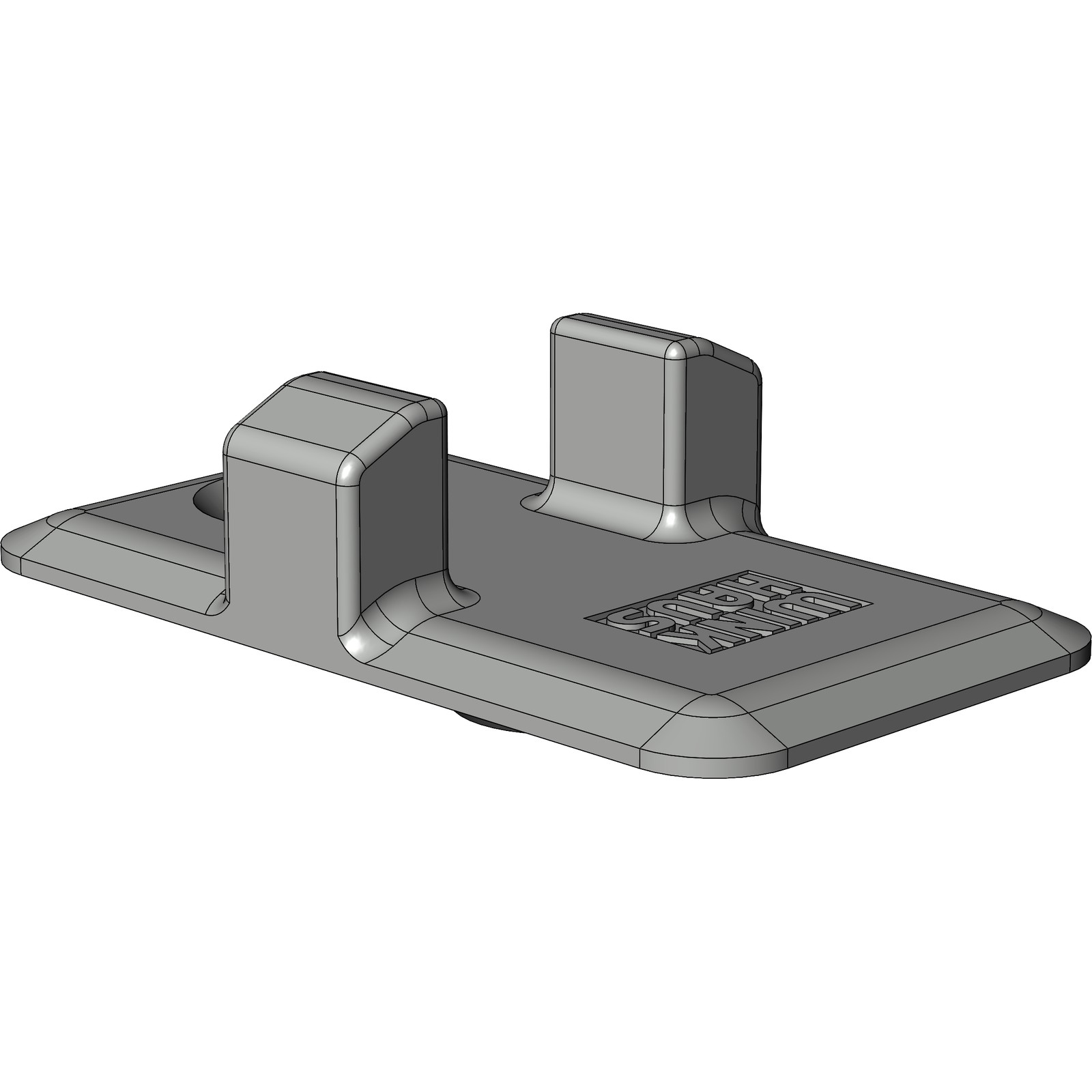

Winkhaus Kippsicherung S.U.21Z in Silber Herstellernummer: 4965546 „KIPPSICHERUNG S.U.21Z“ Funktionsweise verhindert das Aushebeln des Fensterflügels beim Kippen bietet Basis-Sicherheitseignung ermöglicht Befestigung mit einer Fensterbauschraube geeignet für Kunststofffenster Fließtext Die Kippsicherung S.U.21Z gehört zur proPilot Serie von Dreh-Kipp-Beschlägen mit aufliegender Bandseite. Sie ist für Kunststofffenster konzipiert und bietet links und rechts eine Basis-Sicherheitseignung. Die Montage erfolgt durch eine Fensterbauschraube. Lieferumfang Kippsicherung S.U.21Z

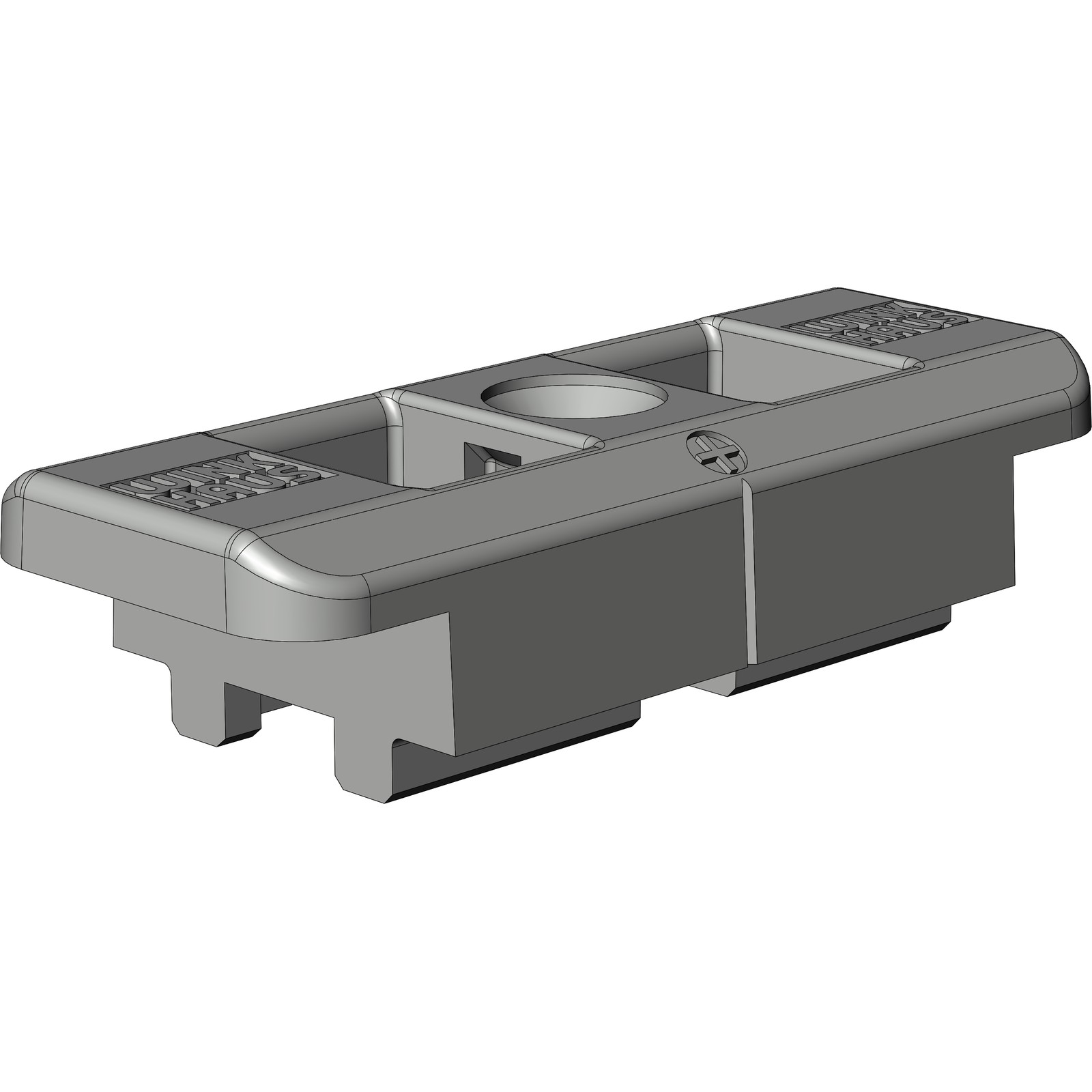

Winkhaus Kippstück KS.U.73 Silber Herstellernummer: 4965498 „KIPPSTÜCK KS.U.73“ Funktionsweise: dient zur Realisierung der Kippfunktion in Dreh-Kipp-Beschlagsystemen Einsatz in aufliegenden Bandseiten Befestigung mittels Fensterbauschraube für linke und rechte Anschlagseiten geeignet Das Kippstück KS.U.73 gehört zur proPilot-Serie und wird in aufliegenden Bandseiten für Kunststofffenster eingesetzt. Es ermöglicht die Kippfunktion innerhalb des Dreh-Kipp-Beschlagsystems. Die Verankerung erfolgt über Fensterbauschrauben. Die Farbe der Bandseite ist in Silber ausgeführt. Lieferumfang: Kippstück KS.U.73

Winkhaus Mittenverriegelung MK.U.700-2 Silber Herstellernummer: 4965389 „MITTENVER.MK.U.700-2“ Funktionsweise Zur Sicherung von Fensterflügeln Flügelbeschlagnut mit 16 mm Nutmaß Rundbolzen als Verschlusspunktausführung 2 Verschlusspunkte für zusätzliche Sicherheit Fließtext Die Mittenverriegelung MK.U.700-2 ist Teil der proPilot-Serie und wird für dreh-kippbare Fenster mit aufliegender Bandseite verwendet. Sie eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl mit einer Beschlagnut von 16 mm. Die maximal zulässige Stulplänge beträgt 720 mm, und sie kann sowohl auf der linken als auch auf der rechten Seite (DIN links, DIN rechts) verwendet werden. Die Oberfläche des Produkts ist verzinkt, mit einer silbernen Farbgebung. Lieferumfang Mittenverriegelung MK.U.700-2

Winkhaus Mittenverriegelung MK.U.500-2 Silber Herstellernummer: 4965388 „MITTENVER.MK.U.500-2“ Funktionsweise: erstellt Verschlusspunkte für Fensterflügel verwendet Rundbolzen als Verschlusspunkte Ovalzapfen - Lochung als Koppelstelle ermöglicht DIN links und rechts Anschlagseite Die Mittenverriegelung MK.U.500-2 der proPilot Serie wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite eingesetzt. Sie ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Die maximale Stulplänge beträgt 520 mm, und als Koppelstelle dient die Ovalzapfen - Lochung bei einer Flügellast von bis zu 100 kg. Das Bauteil ist verzinkt und in Silber ausgeführt. Lieferumfang: Mittenverriegelung MK.U.500-2

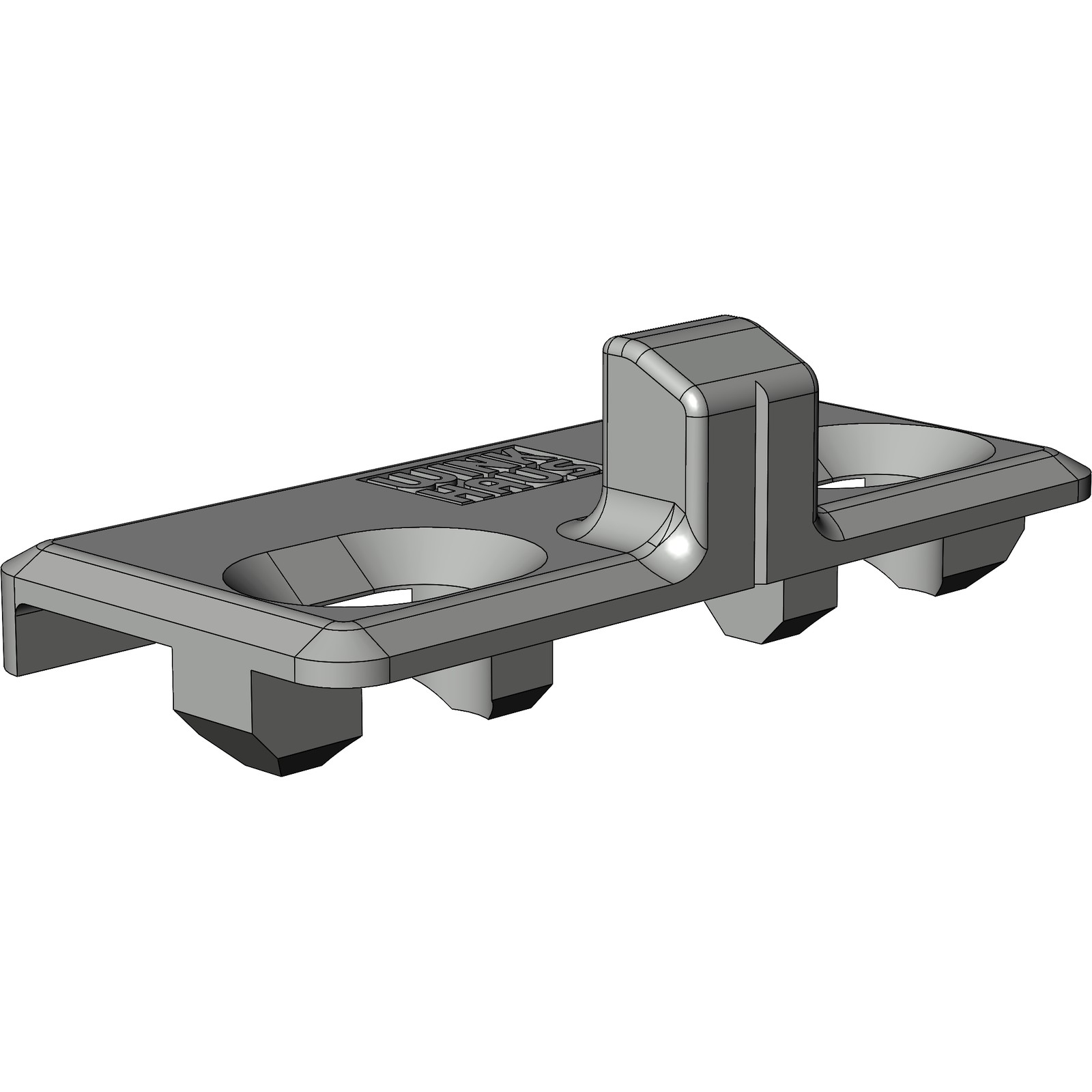

Winkhaus Kippsicherung S.U.9-4 Silber Herstellernummer: 4965387 „KIPPSICHERUNG S.U.9-4“ Funktionsweise sichert den Fensterflügel in Kippstellung Einbau erfolgt mittels Fensterbauschraube geeignet für Kunststofffenster für aufliegende Bandseiten Die Kippsicherung S.U.9-4 gehört zur proPilot Serie und wird in Dreh-Kipp-Beschlägen an aufliegenden Bandseiten eingesetzt. Sie ist speziell für Kunststofffenster ausgelegt und wird mit einer Fensterbauschraube befestigt. Die Sicherheitsausführung ist für den Basiseinsatz konzipiert und das Bauteil ist in der Farbe Silber erhältlich. Lieferumfang Kippsicherung S.U.9-4

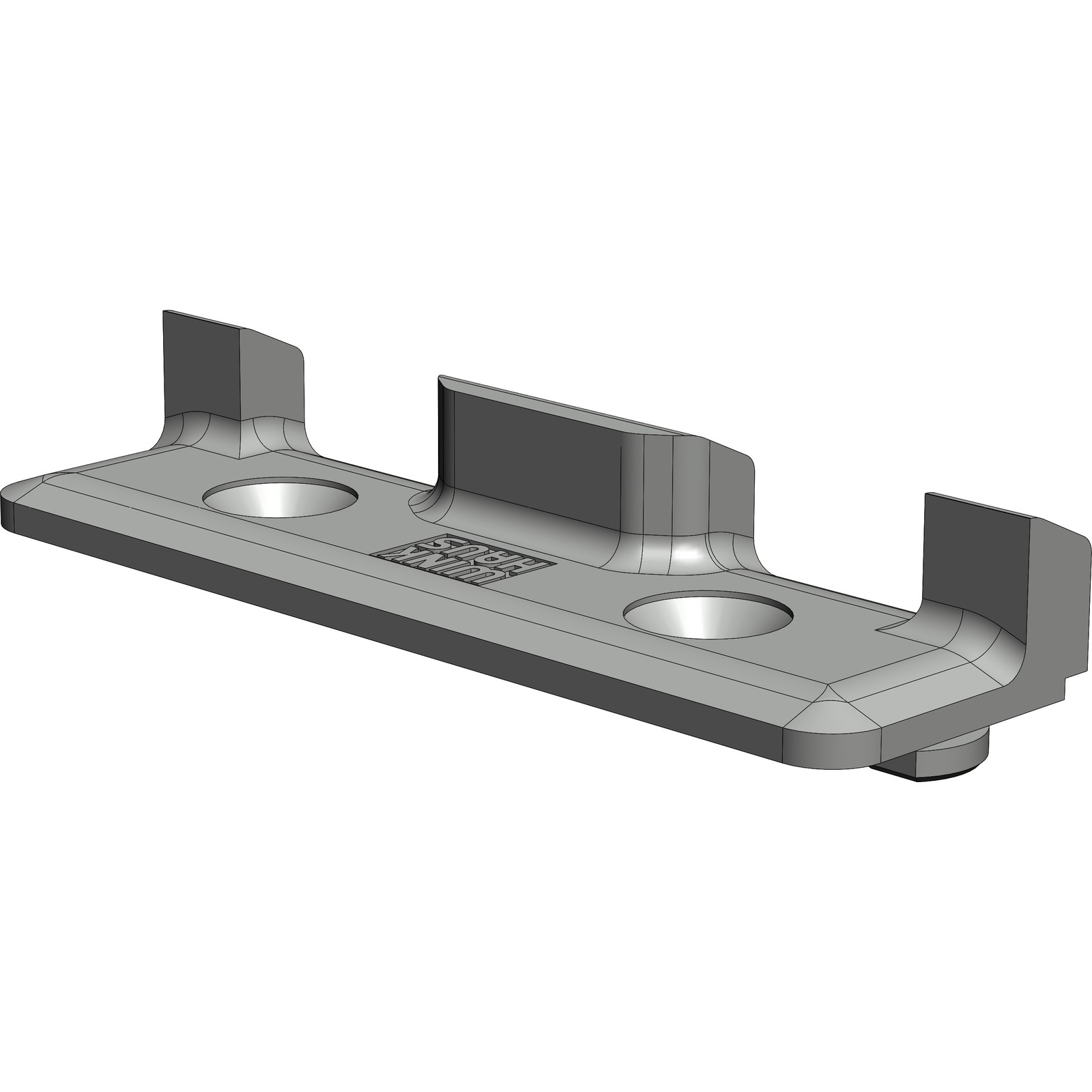

Winkhaus Kippsicherung S.U.13-5 in Silber Herstellernummer: 4965386 „KIPPSICHERUNG S.U.13-5“ Funktionsweise Verhindert das Ausheben des Fensterflügels im Kippzustand Einsatz auf aufliegender Bandseite Befestigung erfolgt mit einer Fensterbauschraube Ausgelegt für Schließblech mit Boden Fließtext Die Kippsicherung S.U.13-5 ist Teil der proPilot Serie. Sie wird für Kunststofffenster mit aufliegender Bandseite verwendet. Die Verbindung erfolgt über eine Fensterbauschraube, und die Kippsicherung ist auf die Aufnahme eines Schließblechs mit Boden ausgerichtet. Sie ist aus Zinkdruckguss gefertigt und besitzt eine verzinkte Oberfläche in silberner Farbe. Lieferumfang Kippsicherung S.U.13-5

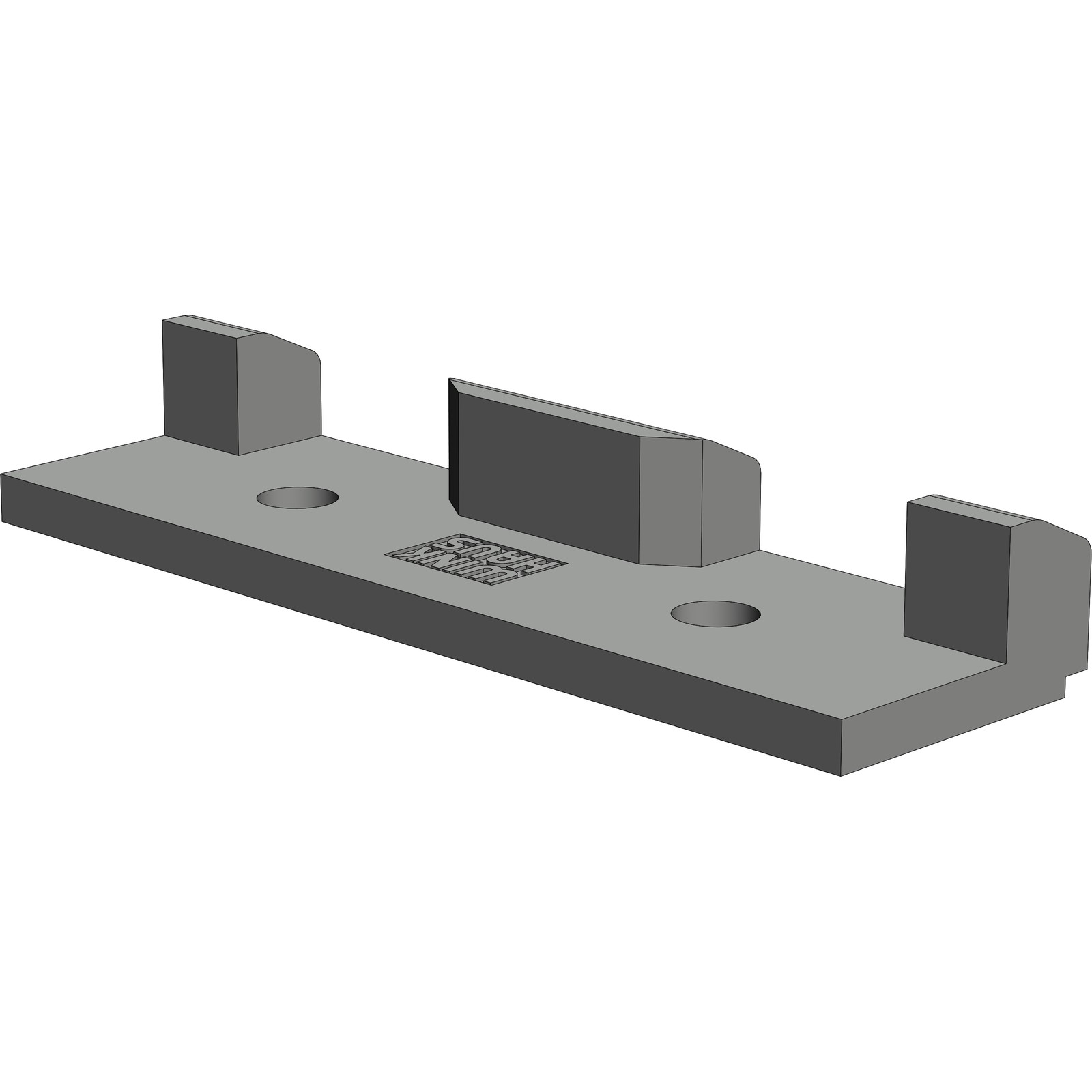

Winkhaus Kippsicherung S.U.13-4 Silber Herstellernummer: 4965385 „KIPPSICHERUNG S.U.13-4“ Funktionsweise Erhöht die Sicherheit des Fensters gegen Aushebungen im Kippzustand Geeignet für aufliegende Bandseiten Wird mittels Fensterbauschraube befestigt Schließblechtiefe beträgt 18 mm Fließtext Die Kippsicherung S.U.13-4 gehört zur proPilot Serie und wird in Kunststofffenstern mit aufliegender Bandseite verwendet. Sie wird mit einer Fensterbauschraube befestigt und ist für die Anschlagseite DIN links oder rechts geeignet. Das Bauteil ist verzinkt und in silberner Ausführung erhältlich. Lieferumfang Kippsicherung S.U.13-4

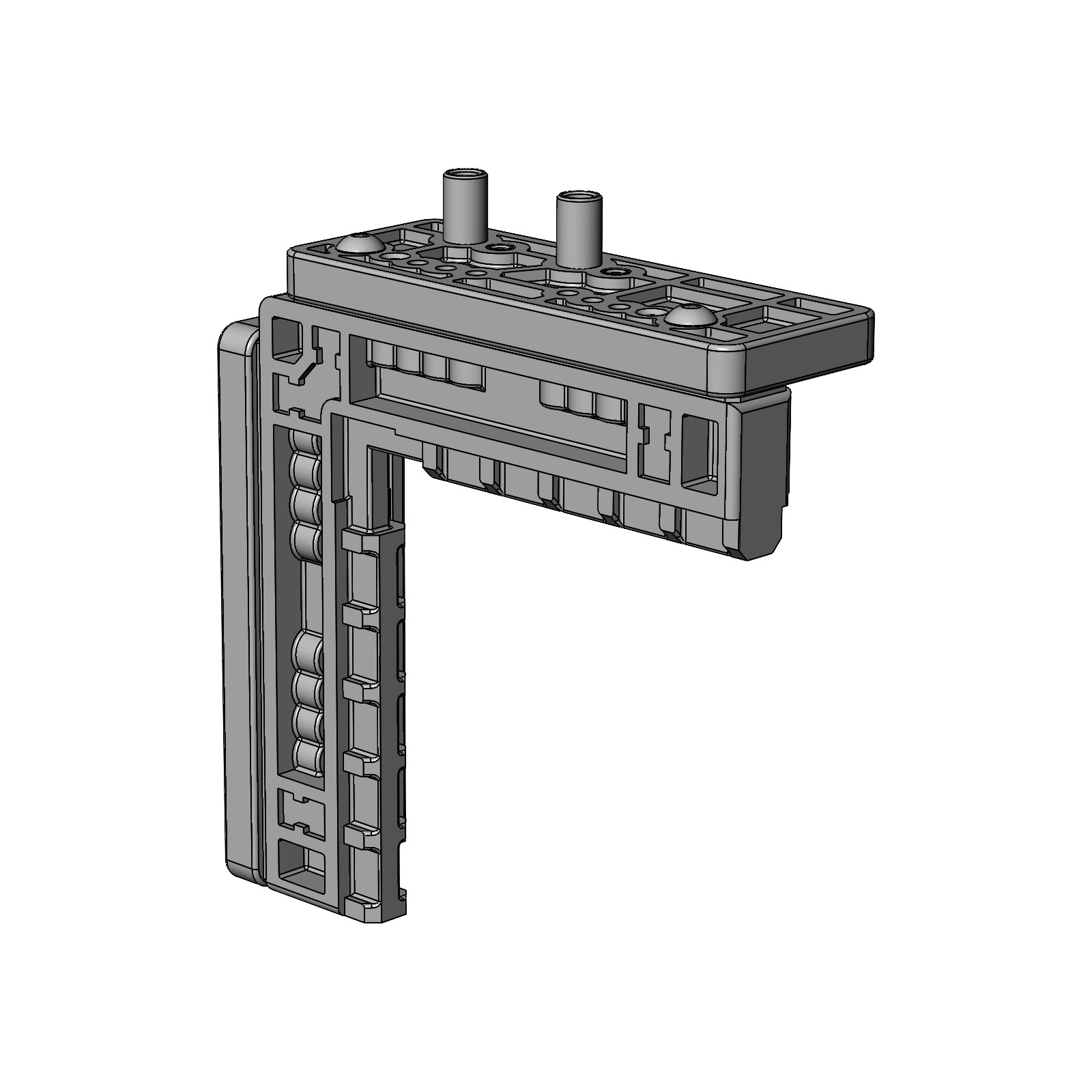

Winkhaus Lehre LE.B.FL.K.U 21-13 Herstellernummer: 4964986 „LEHRE LE.B.FL.K.U 21-13“ Funktionsweise Bohrlehre zur Positionierung Einsatz beim Einbau von Flügellagern Anpassbar an Fenstermaterialien Aluminium, Kunststoff und Stahl Ermöglicht präzise Bohrungen für Bandseiteneinbau Fließtext Die Lehre LE.B.FL.K.U 21-13 gehört zur proPilot Serie und unterstützt den Einbau von Dreh-Kipp-Beschlägen mit aufliegender Bandseite. Sie wird für Flügellager an Fenstern eingesetzt und ist geeignet für Materialien wie Aluminium, Kunststoff und Stahl. Durch die Anpassung an verschiedene Anschlagseiten, wie DIN links und rechts, gewährleistet sie eine flexible Nutzung. Lieferumfang Lehre LE.B.FL.K.U 21-13

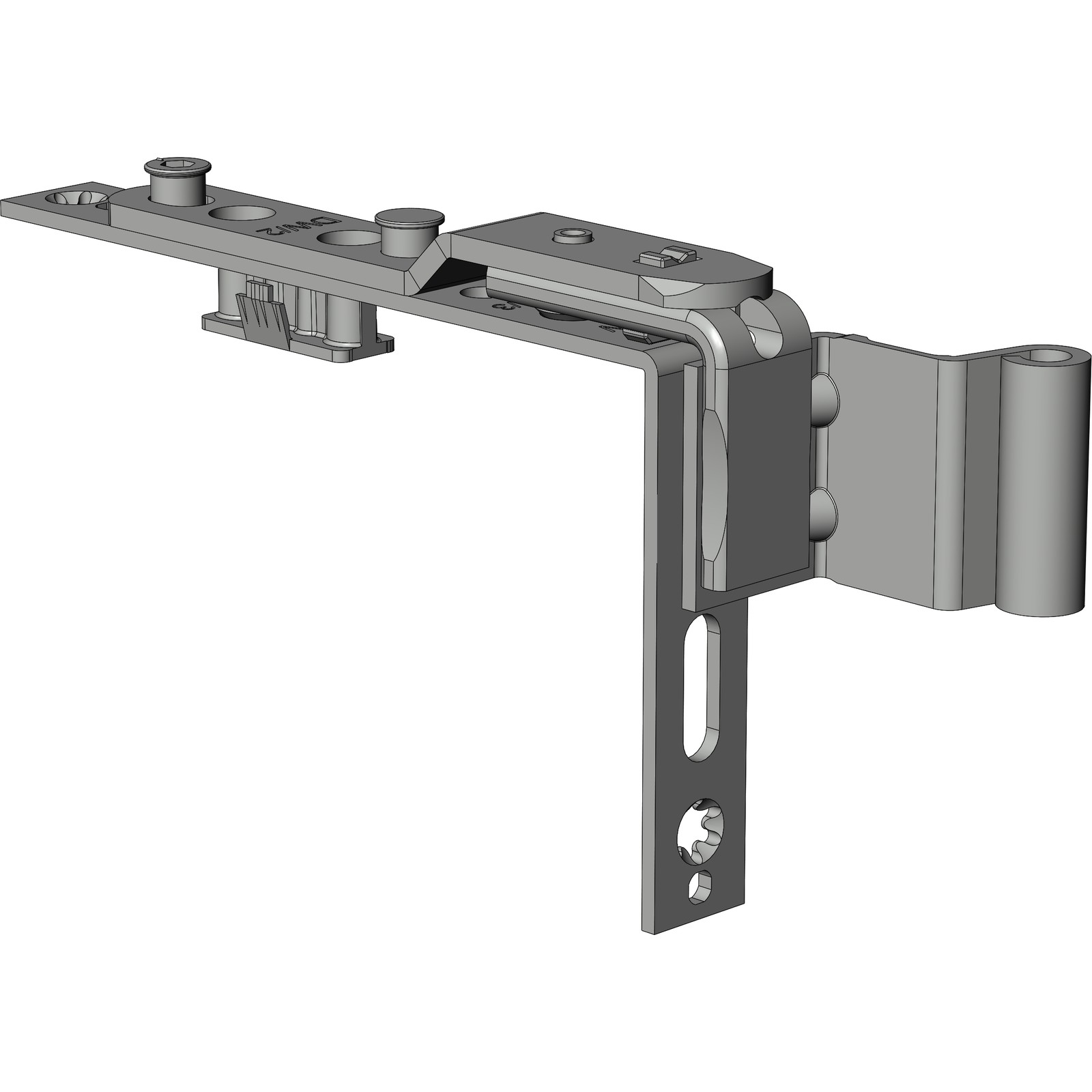

Winkhaus Drehlager DL.K.U.22-13.LS Silber Herstellernummer: 4964297 „DREHLAGER DL.K.U.22-13.LS“ Funktionsweise verbindet Fensterflügel und Rahmen an der Oberseite ermöglicht Drehöffnung des Fensterflügels rahmenseitige Verbindung über Scherenlagerstift für Aluminium- und Kunststofffenster mit aufliegender Bandseite Fließtext Das Drehlager DL.K.U.22-13.LS ist Teil der proPilot Serie und wird bei aufliegenden Bandseiten eingesetzt. Es ermöglicht die Verbindung zwischen Fensterflügel und -rahmen und ist für die Drehöffnung eines Fensterflügels verantwortlich. Die Oberfläche ist verzinkt, und die Farbe der Bandseite ist silber. Lieferumfang Drehlager DL.K.U.22-13.LS

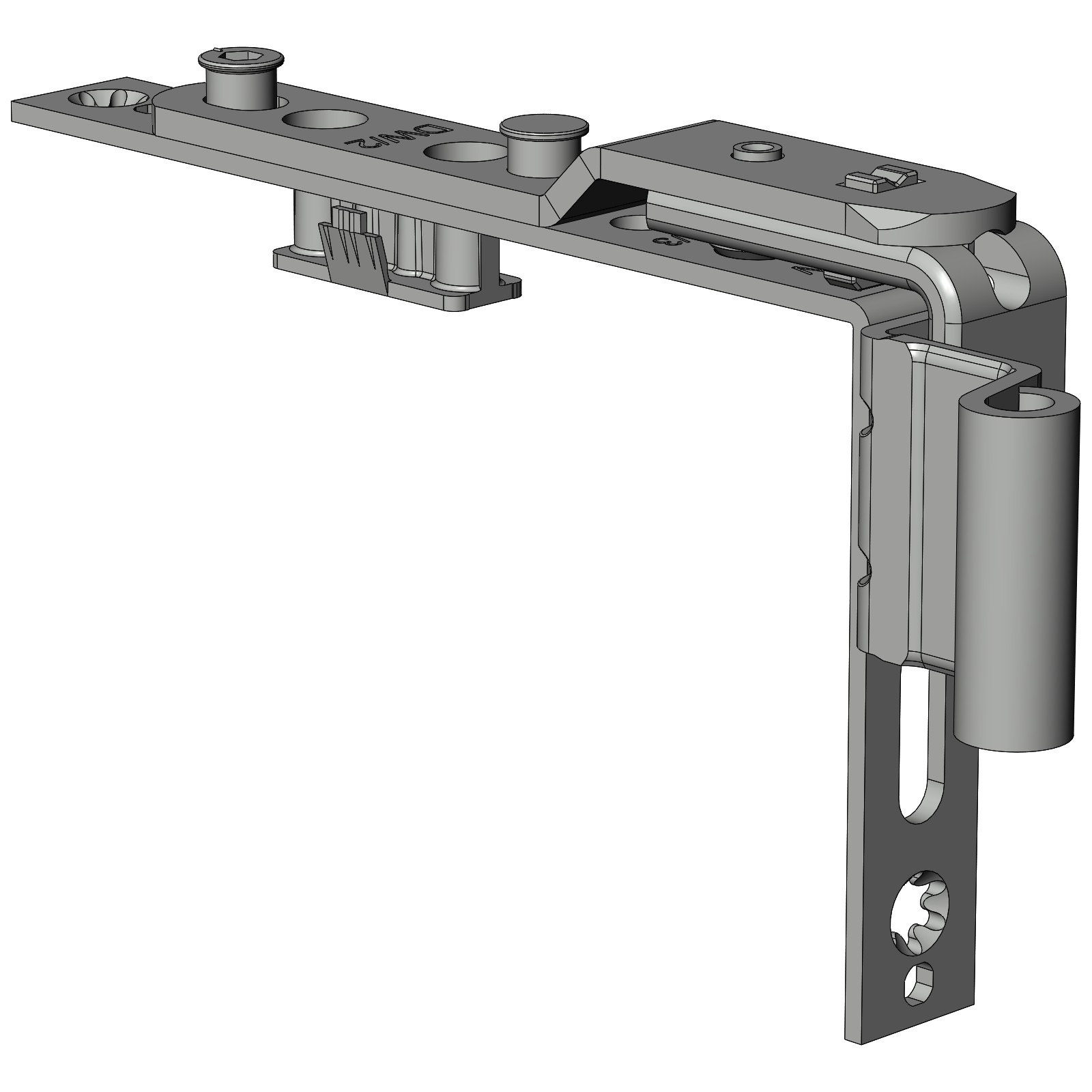

Winkhaus Drehlager DL.K.U.22-13.RS in Silber Herstellernummer: 4964296 „Drehlager DL.K.U.22-13.RS“ Funktionsweise verbindet Fensterflügel und -rahmen an der Oberseite ermöglicht Drehöffnung des Fensterflügels rahmenseitige Verbindung über Scherenlagerstift bei aufliegender Bandseite direkte Rahmenbefestigung bei verdeckt liegender Variante Fließtext Das Drehlager DL.K.U.22-13.RS gehört zur proPilot Serie. Es dient der Befestigung von Fensterflügeln an den Rahmenoberteilen, wobei die Verbindung über einen Scherenlagerstift erfolgt. Für Aluminium- und Kunststofffenster konzipiert, ist es für eine Falzluft von 12 mm und einen Flügelüberschlag von 22 mm geeignet. Bei aufliegender Bandseite wird eine silberne, verzinkte Oberfläche verwendet. Das maximale Flügelgewicht beträgt 100 kg. Lieferumfang – Drehlager DL.K.U.22-13.RS

Winkhaus Drehlager DL.K.U.21-13.LS Silber Herstellernummer: 4964295 „Drehlager DL.K.U.21-13.LS“ Funktionsweise: Ermöglicht Drehöffnung des Fensterflügels Flügelseitige Verbindung mit Fensterrahmen an der Oberseite Rahmenseitige Verbindung über Scherenlagerstift bei aufliegender Variante Maximales Flügelgewicht von 100 kg Das Drehlager DL.K.U.21-13.LS gehört zur proPilot Serie und wird bei aufliegenden Bandseiten eingesetzt. Es befestigt den Fensterflügel mit dem Rahmen an der Oberseite und ermöglicht die Drehöffnung des Flügels. Das Bauteil ist für Aluminium- und Kunststofffenster geeignet und verfügt über eine verzinkte, silberne Oberfläche. Lieferumfang: Drehlager DL.K.U.21-13.LS

Winkhaus Drehlager DL.K.U.21-13.RS Silber Herstellernummer: 4964294 „Drehlager DL.K.U.21-13.RS“ Funktionsweise: Verbindet Fensterflügel und -rahmen an der Oberseite Ermöglicht Drehöffnung des Fensterflügels Aufliegende Verbindung mit rahmenseitigem Scherenlager über Scherenlagerstift Verdeckte Verbindung in der Falz des Rahmens Das Drehlager DL.K.U.21-13.RS gehört zur proPilot Serie und ist für Dreh-Kipp-Beschläge aufliegender Bandseiten geeignet. Es wird zur Drehöffnung des Fensterflügels verwendet und bietet eine sichtbare Verbindung in Aluminium- oder Kunststofffenstern. Die Oberfläche ist verzinkt und die Bandseite in Silber gehalten. Lieferumfang: Drehlager DL.K.U.21-13.RS
