activPilot-Topcoat

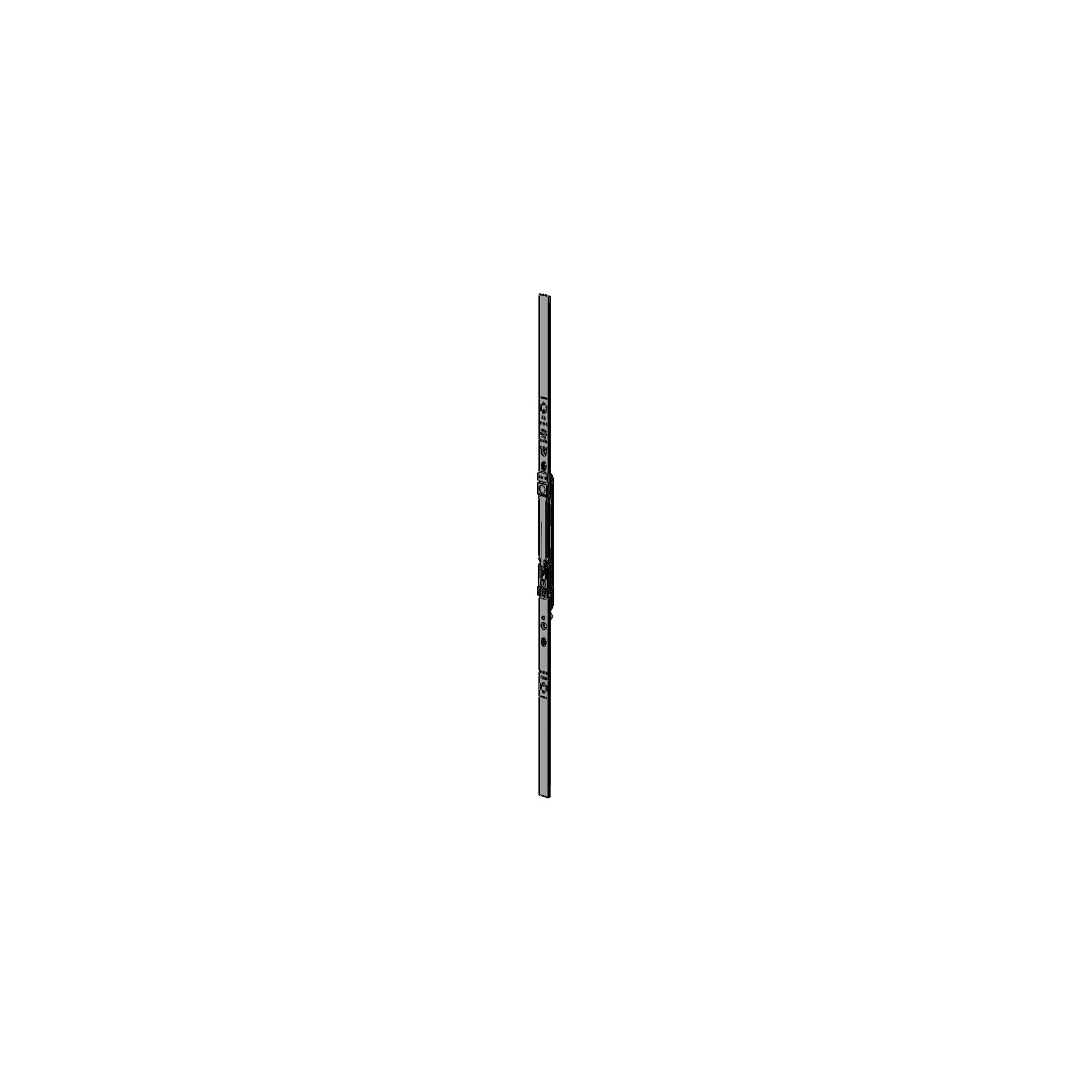

Winkhaus Stulpgetriebe GASM.800 mit grauer Topcoat-Beschichtung Herstellernummer: 4942338 „Stulpgetriebe GASM.800.LK.GR“ Funktionsweise Öffnungsart Dreh Griffsitz mittig Hubrichtung gleichläufig Getriebeausführung einteilig Fließtext Das Stulpgetriebe GASM.800 gehört zur activPilot Serie und ist speziell für Sonderlösungen konzipiert. Es wird für Fenster aus Aluminium, Holz, Kunststoff und Stahl verwendet, die eine Beschlagnut von 16 mm besitzen. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang Stulpgetriebe GASM.800

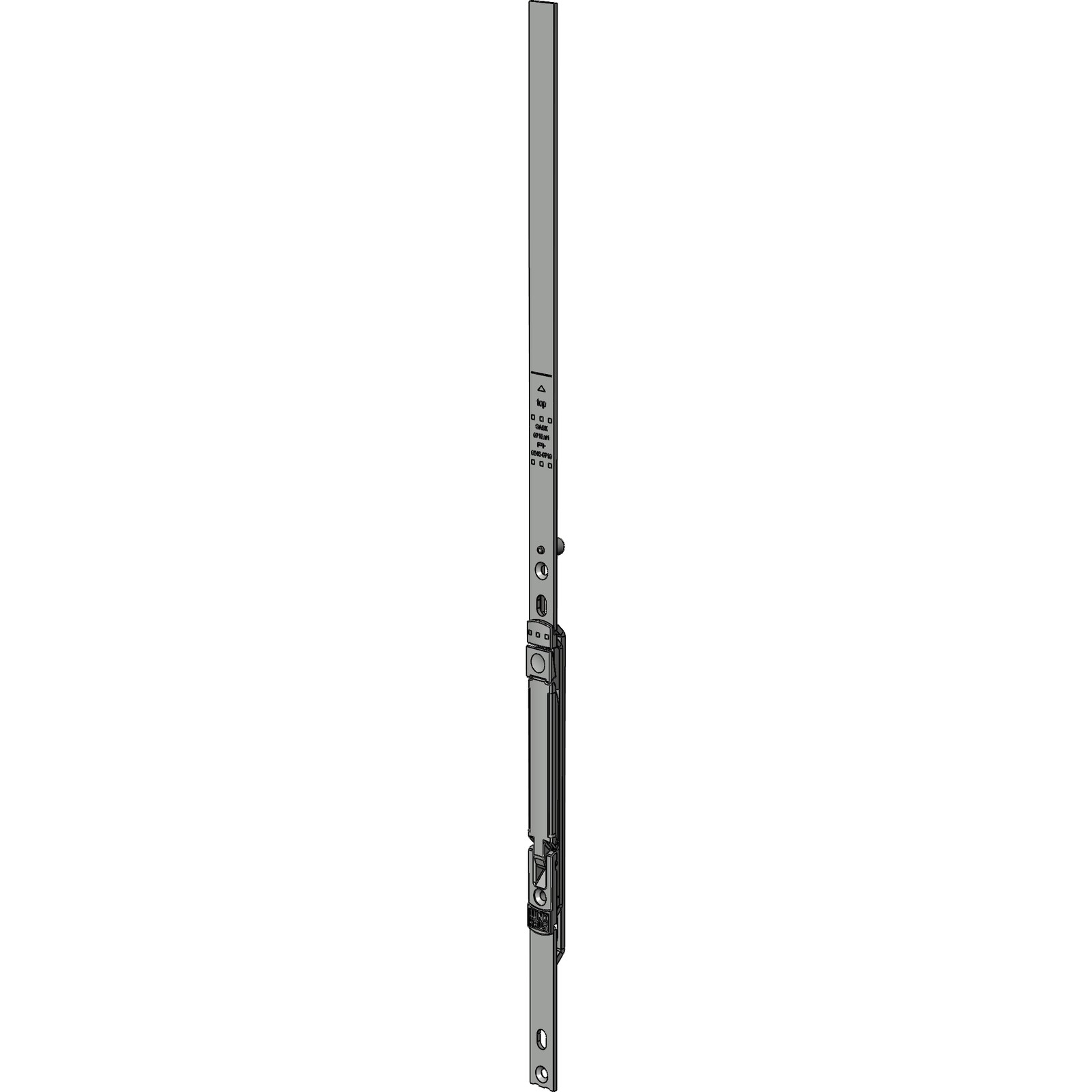

Winkhaus Stulpgetriebe GASK.710 mit grauer Topcoat-Beschichtung Herstellernummer: 4942337 „STULPGETR.GASK.710.LK.GR“ Funktionsweise: für den zweitöffnenden Flügel in Stulpfenstersystemen einteiliges Stulp-Tastergetriebe für Drehöffnung geeignet für Aluminium, Holz, Kunststoff, Stahl konstanter Griffsitz auf 210 mm Griffhöhe Das Stulpgetriebe GASK.710 gehört zur Winkhaus activPilot Serie, speziell konzipiert für Sonderlösungen mit Topcoat-Beschichtung. Es ist für den Einsatz in Stulpfenstersystemen mit zweitöffnendem Flügel vorgesehen. Mit einer grauen Topcoat-Beschichtung ist es für feuchte Umgebungen, Küstennähe oder industrielle Bereiche geeignet. Das Getriebe ist einteilig und bietet Drehöffnung, passend für alle gebräuchlichen Fensterwerkstoffe mit 16 mm Beschlagnut. Lieferumfang: Stulpgetriebe GASK.710
Winkhaus Getriebe GAM.2300-3 mit grauer Topcoat-Beschichtung Herstellernummer: 4942336 „GETRIEBE GAM.2300-3.LK.GR“ Funktionsweise Montage in der Beschlagnut erforderlich Übertragung der Griffbewegung auf Fensterbeschlag Ermöglicht Dreh-Kipp-Öffnung des Fensters Koppelbar mit weiteren Beschlägen Fließtext Das Getriebe GAM.2300-3.LK.GR ist Teil der activPilot Serie, speziell für Dreh-Kipp-Beschläge mit Sonderlösungen. Es wird in der Beschlagnut des Fensterflügels montiert, wobei eine Ausfräsung notwendig ist. Über den Fenstergriff wird das Getriebe aktiviert und überträgt die Bewegung präzise auf alle weiteren Beschlagskomponenten. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang Einlassgetriebe GAM.2300-3
Winkhaus Getriebe GAM.1800-2 mit grauer Topcoat-Beschichtung Herstellernummer: 4942335 „GETRIEBE GAM.1800-2.LK.GR“ Funktionsweise: Einbau in die Beschlagnut erforderlich, Ausfräsung im Fensterflügel nötig Steuerung über Fenstergriff Überträgt Griffbewegung auf Fensterbeschlag-Komponenten Ermöglicht verschiedene Fensterstellungen Das Getriebe GAM.1800-2.LK.GR gehört zur activPilot Serie und ist für Dreh-Kipp-Beschläge konzipiert. Es wird in der Beschlagnut montiert, wofür eine Ausfräsung im Fensterflügel notwendig ist. Die graue Topcoat-Beschichtung macht das Getriebe geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Es ist kompatibel mit einer Vielzahl von Fensterwerkstoffen wie Aluminium, Holz, Kunststoff und Stahl. Lieferumfang: Einlassgetriebe GAM.1800-2
Winkhaus Einlassgetriebe GAM.1400-2.LK.GR mit grauer Topcoat-Beschichtung Herstellernummer: 4942334 „GETRIEBE GAM.1400-2.LK.GR“ Funktionsweise Montage in der Beschlagnut mit Ausfräsung im Fensterflügel Steuerung durch Fenstergriff Übertragung der Griffbewegung auf alle Beschlagkomponenten Ermöglicht Dreh-Kipp-Öffnung Fließtext Das Einlassgetriebe GAM.1400-2.LK.GR gehört zur Serie activPilot und wird speziell für Dreh-Kipp-Beschläge in Aluminium-, Holz-, Kunststoff- und Stahlfenstern verwendet. Es ist mit grauer Topcoat-Beschichtung ausgestattet, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Die Einbauposition erfordert eine Beschlagnut von 16 mm. Die Öffnungsrichtung kann sowohl links als auch rechts am Portal erfolgen. Lieferumfang Einlassgetriebe GAM.1400-2.LK.GR

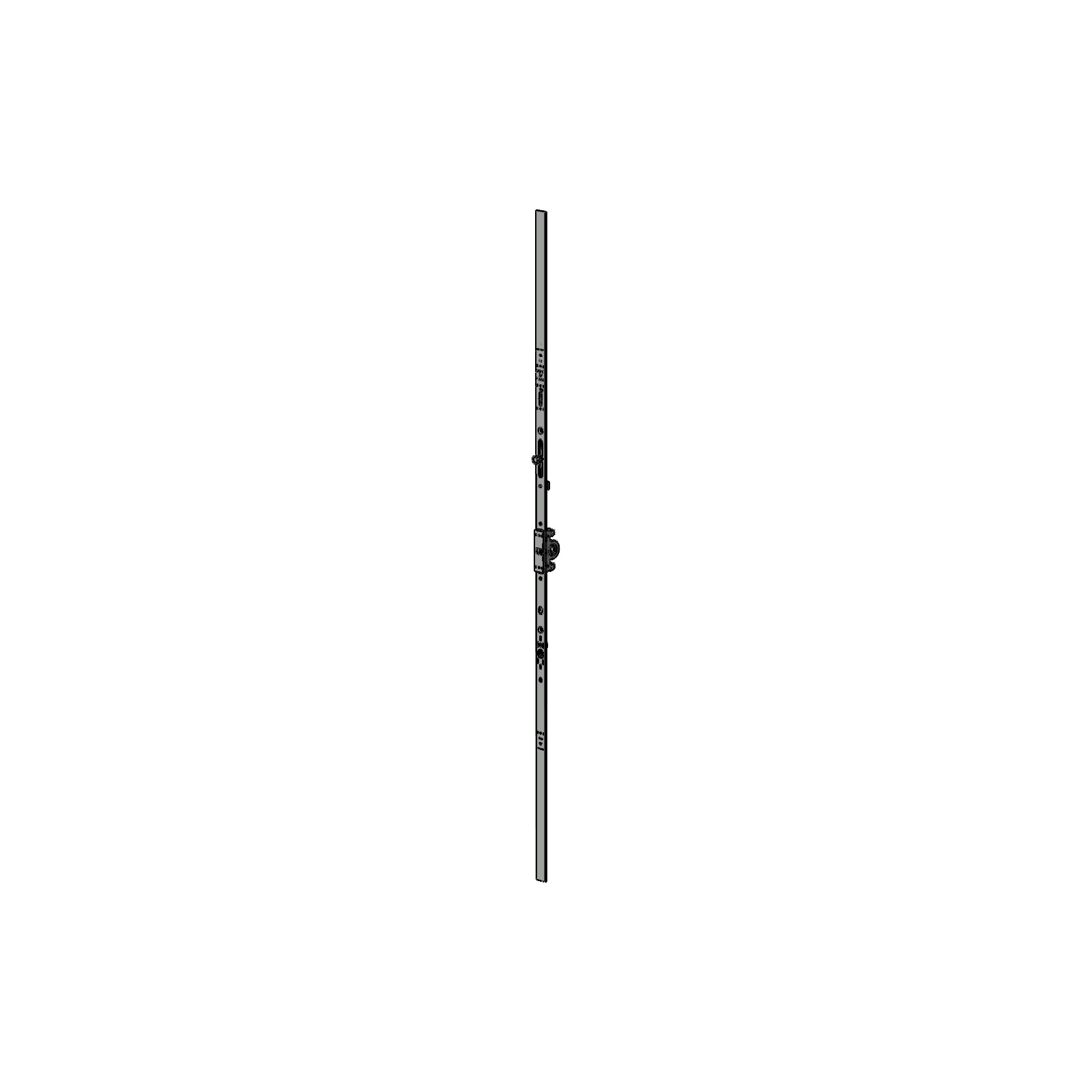

Winkhaus Getriebe GAM.1050-1 mit grauer Topcoat-Beschichtung Herstellernummer: 4942333 „GETRIEBE GAM.1050-1.LK.GR“ Funktionsweise: Überträgt Bewegung des Fenstergriffes auf alle Fensterbeschlag-Komponenten Ermöglicht Dreh-Kipp-Funktion des Fensters Verfügt über einen Achtkantverschlussbolzen als Verschlusspunkt Getriebehub von 38 mm für gleichmäßigen Betrieb Das Getriebe GAM.1050-1 ist Teil der activPilot Serie für Sonderlösungen und wird in der Beschlagnut des Fensters montiert. Es ist erforderlich, eine Ausfräsung im Fensterflügel vorzunehmen. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Es unterstützt unterschiedlichste Fensterwerkstoffe, darunter Aluminium, Holz, Kunststoff und Stahl. Lieferumfang: Einlassgetriebe GAM.1050-1

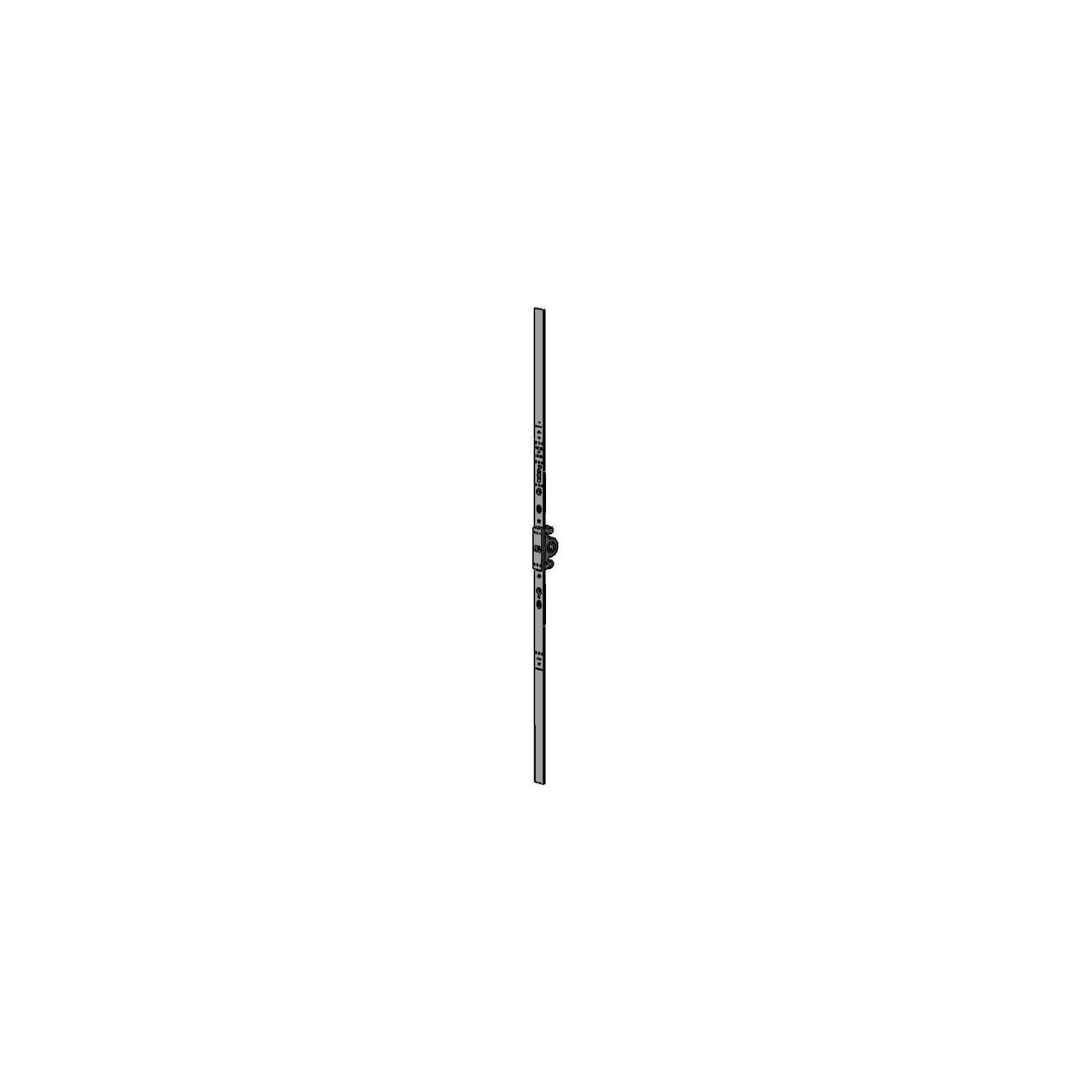

Winkhaus Getriebe GAM.800 mit grauer Topcoat-Beschichtung Herstellernummer: 4942332 „Getriebe GAM.800.LK.GR“ Funktionsweise: Montage in der Beschlagnut des Fensterflügels Betätigung über den Fenstergriff zur Steuerung des Beschlags Überträgt Griffbewegung auf Fensterbeschlagkomponenten Geeignet für Dreh-Kipp-Öffnungsart Das Getriebe GAM.800 gehört zur activPilot-Serie und ist Bestandteil der Dreh-Kipp-Beschläge. Es wird in die Beschlagnut von Fensterflügeln aus Aluminium, Holz, Kunststoff oder Stahl montiert. Die graue Topcoat-Beschichtung macht es geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Eine Ausfräsung im Fensterflügel ist für die Montage des Getriebekastens erforderlich. Lieferumfang: Getriebe GAM.800

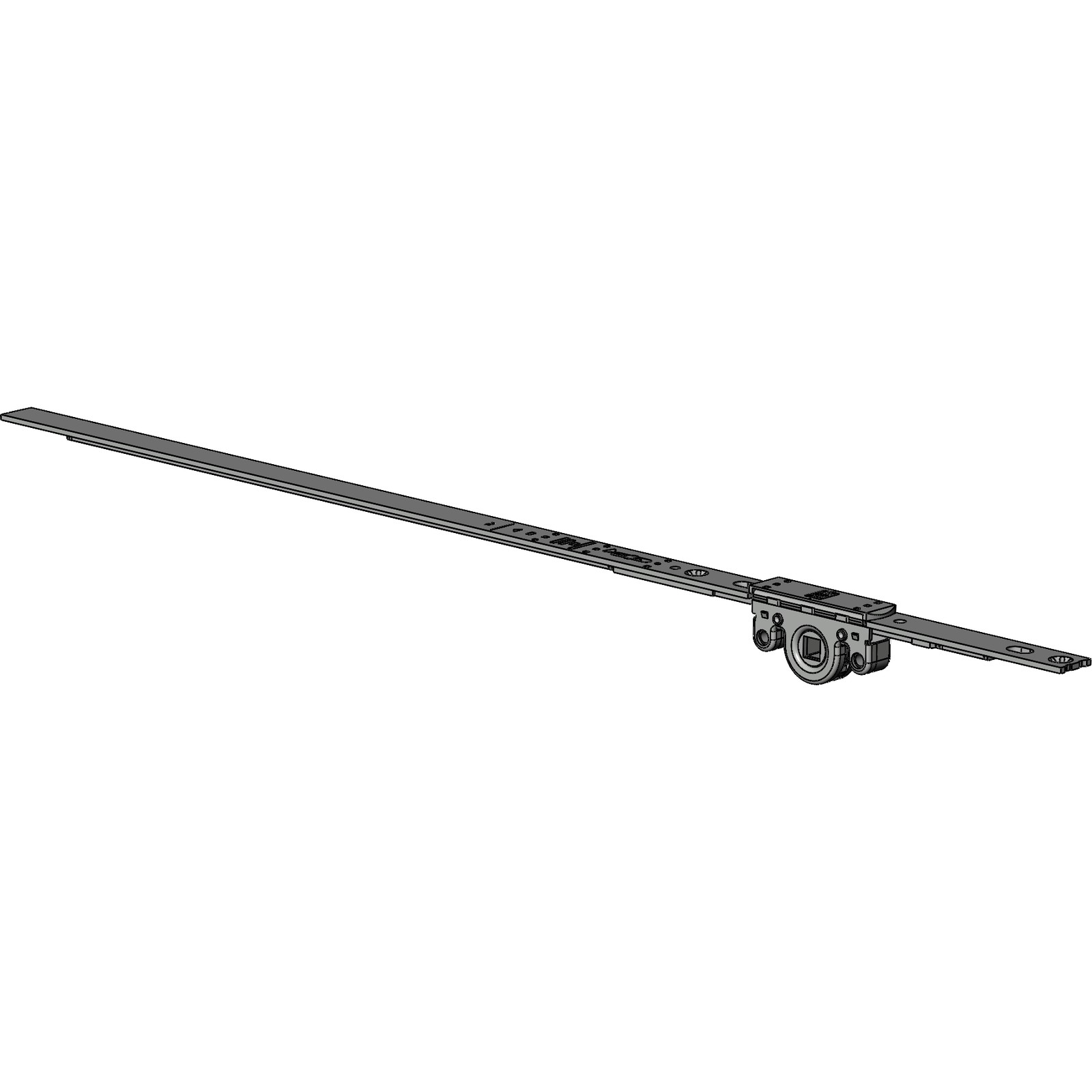

Winkhaus Getriebe GAK.710 mit grauer Topcoat-Beschichtung Herstellernummer: 4942331 „Einlassgetriebe GAK.710.LK.GR“ Funktionsweise: wird in der Beschlagnut montiert steuerbar über den Fenstergriff überträgt die Griffbewegung auf alle Fensterbeschlag-Komponenten ermöglicht verschiedene Fensterstellungen Das Getriebe GAK.710 gehört zur activPilot Serie und ist als Dreh-Kipp-Beschlag für Sonderlösungen konzipiert. Es wird in der Beschlagnut montiert, wobei der Getriebekasten in den Fensterflügel eingefräst werden muss. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Das Einlassgetriebe ist für eine variierende Flügelfalzhöhe zwischen 460 und 710 mm geeignet. Lieferumfang: Einlassgetriebe GAK.710.LK.GR

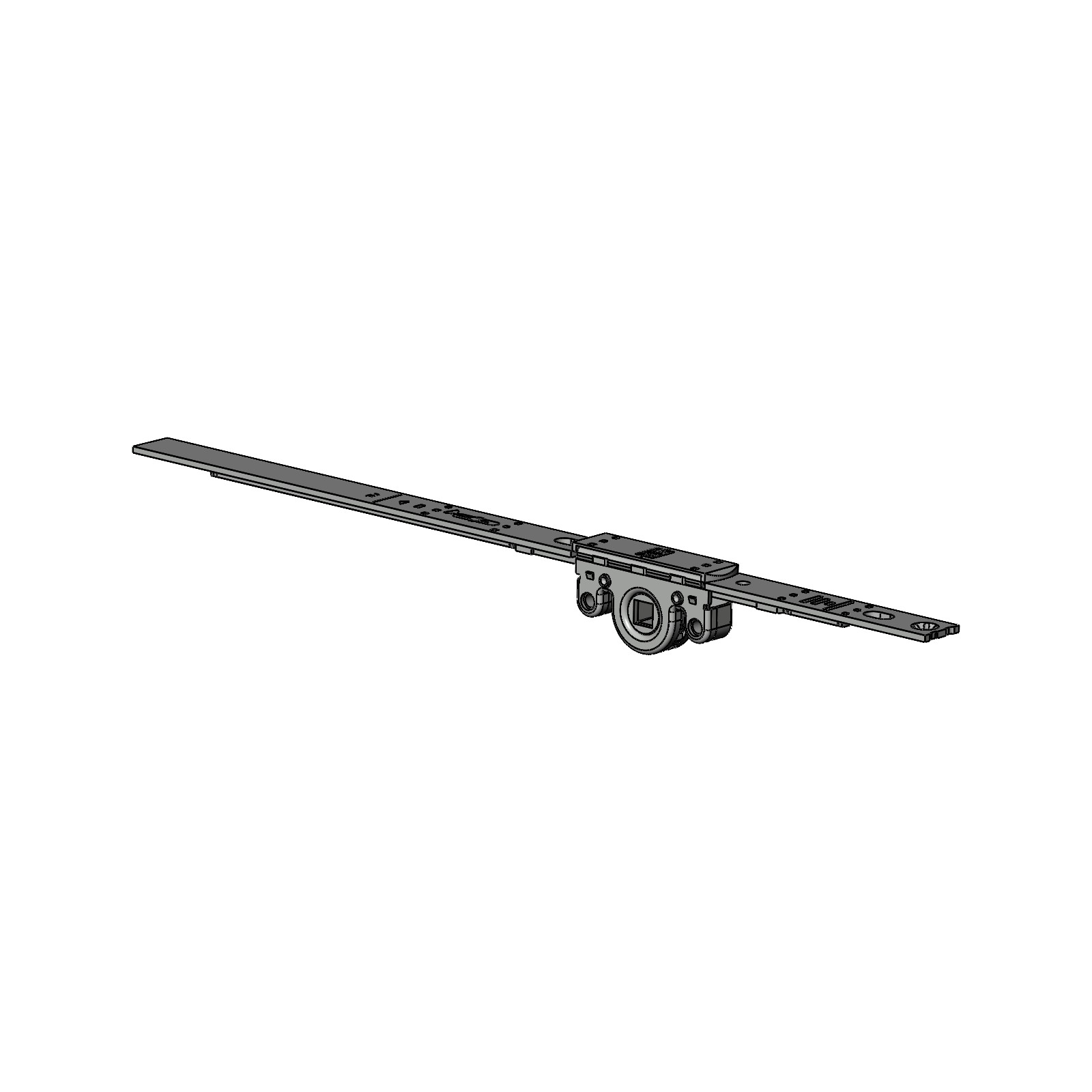

Winkhaus Getriebe GAK.465 in Grau mit grauer Topcoat-Beschichtung Herstellernummer: 4942330 „GETRIEBE GAK.465.LK.GR“ Funktionsweise: montiert in der Beschlagnut, erfordert Ausfräsung für den Getriebekasten steuerbar über Fenstergriff überträgt Bewegung des Griffes auf Fensterbeschlag-Komponenten ermöglicht verschiedene Fensterstellungen Das Getriebe GAK.465.LK.GR gehört zur activPilot Topcoat Serie und eignet sich für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit einer 16 mm Beschlagnut. Es wird in die Beschlagnut eingelassen und erfordert eine Ausfräsung im Fensterflügel für den Getriebekasten. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Der Einsatz ist für Fenster mit Dreh-Kipp-Öffnung konzipiert. Lieferumfang: Einlassgetriebe GAK.465.LK.GR
Winkhaus Scherenlager SWR LK.GR Herstellernummer: 5029507 „SCHERENLAGER SWR LK.GR“ Funktionsweise: Montage auf dem Blendrahmen Dient zur Aufnahme von Schere, Drehlager oder Kippbändern Verbindet Fensterflügel und -rahmen Geeignet für Rundbogenfenster Das Scherenlager SWR ist Teil der activPilot Serie und wird für Sonderlösungen eingesetzt. Es wird auf dem Blendrahmen montiert und erleichtert die Verbindung des Fensterflügels mit dem Rahmen. Geeignet für Aluminium-, Kunststoff- und Stahlfenster mit einer aufliegenden Sichtbarkeit und bietet eine graue Topcoat-Beschichtung, die ideal für feuchte Umgebungen, Küstennähe oder industrielle Bereiche ist. Technische Daten: Bauteiltyp: Scherenlager Serie: activPilot Fensterwerkstoff: Aluminium, Kunststoff, Stahl Nutmittenlage: 9 mm, 13 mm Anschlagseite: DIN links, DIN rechts Sichtbarkeit: aufliegend Farbe Bandseite: grau Oberfläche: lackiert (Topcoat) max. zul. Flügelgewicht: 80 kg Anzahl Schraubenlöcher: 4 Lieferumfang: Winkhaus Scherenlager SWR LK.GR
