Original Winkhaus Ecklager EK in weiß – Pilot Serie   Produktinformationen: links und rechts verwendbar für Kunststofffenster   Beschreibung: – pulverbeschichtete Oberfläche – die stark belasteten Teile im Ecklager sind aus Stahl – Flügelgewicht max. 130 kg – Ecklager EK auch kombinierbar mit Flügellager KF-7, Flügellager FKV – bei schrägem Flügelüberschlag 5-8° Unterfütterung FKV verwenden   Lieferumfang: – Winkhaus Ecklager EK weiß   Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände. Altersbedingt können Spuren vorhanden sein.

Original WINKHAUS Ecklager ESV 6-3-16 in Braun aus der Beschlagserie autoPilot / activPilotHerstellernummer: 1930488 "ECKLAGER ESV 6-3-16 SL/BR" Produktinformationen:– Verwendung in Kombination mit den Flügellagern FL.K.20-6-28.130, FWV…, FL.E…PA.. oder FK-F…, nicht kompatibel mit Flügellager FL.K.20-6-20– links und rechts verwendbar– Ecklager ESV mit symmetrischen Bohrbild, entsprechend dem Scherenlager SL.KS.3-6– Ecklager-/ Scherenlagerbohrungen am losen Stück möglich– Seitenverstellung +/- 2 mm– Flügelgewicht: 100 kg– Bei 20 mm Flügelüberschlag: Ecklager bündig mit der Flügelunterkante- für Kunststofffenster Lieferumfang:– Ecklager ESV 6-3-16 in Braun Hinweis: Die Ecklager werden lose geschüttet angeliefert und können daher leichte Kratzer oder Unebenheiten auf der Beschichtung haben.

Original WINKHAUS Flügellager FK 20-6/20 R14 Links in Weiß Herstellernummer: 2080569 “FLÜGELLAGER FK 20-6/20 R14 LS WS” Produktinformationen: DIN-Richtung: DIN Links Modellnummer: FK 20-6/20 R14 Ergänzung: Flügelteil für Rundbogen, für Schrägfenster, für Rechteckfenster Material: Stahl Farbe: Weiß pulverbeschichtet Falzluft: 20 mm Überschlag: 20 mm Nutlage: 6 mm Flügelgewicht max.: 100 kg Höhenverstellung: +/-3 mm Anzahl Schraublöcher: 2 St. Profilsystem: Salamander 3D Lieferumfang: – Flügellager FK 20-6/20 R14 Links in weiß Hinweis: Die Bezeichnung “FK 20-6/20 R14 LS” ist auf der Rückseite eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der weißen Beschichtung einige Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.

Original Winkhaus Stulpflügelgetriebe GASK.1550-2 aus der Beschlagserie activPilot.Herstellernummer: 4933708 "STULPGETR.GASK.1550-2" Bauteiltyp: StulpgetriebeGetriebeart: Stulp-TastergetriebeFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: konstantGriffhöhe: 550 mmAbschließbar: neinmin. Flügelfalzhöhe: 1300 mmmax. Flügelfalzhöhe: 1550 mmAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 2Vormontiertes Schließblech: SEFFenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutFarbe: silberOberfläche: verzinktHubrichtung: gleichläufigGetriebehub: 19Hebellänge: langKlemmung: jaKoppelbar: ja

Winkhaus Garnitur Falzschere FSR in Silber Herstellernummer: 1811067 „GARN.FALZSCHERE FSR SL“ Funktionsweise: wird in Kippflügeln oben eingesetzt ermöglicht die Kippstellung des Fensters muss mit Sicherungsfangscheren verwendet werden verdeckt liegend positioniert Die Falzschere FSR gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit verdeckt liegender Bandseite eingesetzt. Sie ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit einer 16 mm Beschlagnut ausgelegt. Die Oberfläche ist verzinkt und die Farbe silber. Lieferumfang: Garnitur Falzschere FSR

Original Winkhaus Balkontürschnäpper BK 81 VS BN SL in SilberHerstellernummer: 2113543 „BALKONTÜRSCHNÄPPER BK 81 VS BN SL“ Funktionsweise:– ermöglicht das sichere Zufallen von Balkontüren ohne zu verriegeln– für den Einsatz an zweitöffnenden Stulpflügeln– Befestigung erfolgt über Schraubachse im Abstand von 22 mm– ohne Anpressdruckverstellung Der Balkontürschnäpper BK 81 VS BN SL gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten an Kunststofffenstern eingesetzt. Das Bauteil wird in der 16?mm Beschlagnut mit 12?mm Falzluft montiert. Es ist verzinkt und silberfarben ausgeführt. Der Schnäpper hat eine Tiefe von 28?mm und eine Bauteillänge von 105?mm. Er ist für den Einsatz an zweitöffnenden Stulpflügeln konzipiert. Technische Daten:– Bauteiltyp: Balkontürschnäpper– Serie: activPilot Concept– Fensterwerkstoff: Kunststoff– Flügelbeschlagnut: 16 mm– Falzluft: 12 mm– Bauteillänge: 105 mm– Bauteiltiefe: 28 mm– Schraubachse 1: 22 mm– Anpressdruckverstellung: nein– Farbe: silber– Oberfläche: verzinkt– Bauteilsitz: zweitöffnender Stulpflügel Lieferumfang:– Balkontürschnäpper BK 81 VS BN SL

Winkhaus Formteil WSK126 Gelb Herstellernummer: 1512251 „Formteil WSK126“ Funktionsweise: dient zur Profilanpassung als Unterlegteil verdeckt liegender Sitz im Blendrahmen keine Anpressdruckverstellung Das Formteil WSK126 gehört zur activPilot Concept Serie und wird in Dreh-Kipp-Beschlägen mit aufliegender Bandseite verwendet. Es ist für Kunststofffenster konzipiert und wird verdeckt im Blendrahmen eingebaut. Die Oberfläche ist verzinkt-chromatiert, das Bauteil selbst ist gelb. Lieferumfang: Formteil WSK126

Original WINKHAUS Schere SK2.20-13.RS.F9 (DIN RS, Titanfarbe) aus der Beschlagserie activPilot.Herstellernummer: 2858781 “SCHERE SK2.20-13.RS.F9” Produktinformationen:– Ausführung: links oder rechts– Für 20 mm Überschlag und 13 mm Nutlage– Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS..– Scherengröße: SK2 (ab FFB 601 mm)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Flügelgewicht max. 130 kg– Schere mit Tandemanzug– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Integrierte Drehhemmung über Kunststoffhülse im Scherenband Lieferumfang:– Schere SK2.20-13.RS.F9 Die Bezeichnung “SK 20-13 rs” ist auf dem Scherenband eingraviert (siehe Foto). Auf der Oberseite lässt sich die Prägung “SK2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Winkhaus Schließblech SBA.K.144.DFE-TFE.RS für Kunststofffenster aus der Beschlagserie activPilot Concept.Herstellernummer: 4935786 "SCHLIESSBL.SBA.K.144.DFE-TFE.RS" Produktdetails:– DIN rechts verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm Zusatzfunktionen (..DFE-TFE):– Dient als Adapter für das Duo- oder Trifunktionselement– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– In der Höhe justierbar Verwendung für Profilhersteller: KÖMMERLING– 88+, Avantgarde, Classic Elegance Gravur auf der Rückseite: A 144 oder 144 A

Original Winkhaus Sicherheitskippschließblech SBK.K.152.BS.RC.P8 für Bodenschwellen aus der activPilot-Serie.Herstellernummer: 5041485 "KIPPBLECH SBK.K.152.BS.RC.P8" Produktbeschreibung:Bauteiltyp: KippschließblechFensterwerkstoff: KunststoffNutmittenlage: 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: Dreh-KippAnpressdruck: + 0,8 mmSchließblechtiefe: 34 mmBodenschwellentyp: 20 mm BodenschwelleFalzluft Bodenschwelle: 10 mmWerkstoff Schließbleche: Zinkdruckguss-StahlFarbe: silberOberfläche: verzinktSicherheitseignung: RC-tauglichBefestigungsart: FensterbauschraubeAnzahl Schraubenlöcher: 2Schraubachse 1: 16 mmSchraubabstand Achse 1: 64 mmSchraubachsenwinkel: 90°Einlaufschräge: neinEinlaufbreite Kippblech: 18 mmMit Auflauf: neinMit Langloch: neinMit Boden: jaProfilsystem: Veka - Bodenschwelle Die Bezeichnung "BS152RC" ist auf der Rückseite eingraviert, auf der Vorderseite "P8" für den zusätzlichen Anpressdruck.

Winkhaus Verlängerungsschiene V.AK.450-1 aus der Beschlagserie activPilot. Herstellernummer: 4942706 “VERLÄNGERUNGSSCHIENE V.AK.450-1” Produktmerkmale: – Dient zum Positionieren eines Verschlußpunktes nahe dem Flügellager (verwendbar bis WK2/RC 2/RC 2N) – Senkrecht und waagerecht verwendbar – Nicht verlängerbar – In der Beschlagnut klemmbar – Rechts und links verwendbar – Bauteillänge 450 mm – Ablängbereich 250 mm – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “V AK 450-1” ist auf der Schiene eingraviert.

Original Winkhaus Mittenverriegelung MK.VS-RFID.250-1 aus der Beschlagserie activPilot ControlHerstellernummer: 5045831 "MITTENVER.MK.VS-RFID.250-1" Produktbeschreibung:- RFID-Kontaktgeber für RFID-Verschlusssensor VS-A/CRFID.06- Mittenverriegelung mit RFID-Kontaktgeber- Mittenfixierung serienmäßig- Verlängerbare Mittenverriegelung, koppelbar mit der Winkhaus-Standardverzahnung- Stulplänge 250 mm Bauteiltyp: Mitlaufender KontaktgeberKombiniertes Bauteil: MittenverriegelungFensterwerkstoff:Aluminium, Holz, Kunststoff, StahlÜberwachungsart: zusätzl. VerschlussüberwachungFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9  mm, 13  mmFalzluft: 12  mmFunktionsprinzip: RFIDAnzahl Verschlusspunkte: 0Farbe: silberOberfläche: verzinkt Mitlaufender Kontaktgeber:Der mitlaufende Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist ein Standardbauteil mit einem integriertem Kontaktgeber, der sich bei dem Schalten des Fensterbeschlages mitbewegt. So ist er für eine kombinierte Öffnungs- und Verschlussüberwachung geeignet.

Winkhaus Schließblech SBA.K.105 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Material: Zinkdruckguss – Einsatzbereich: Basissicherheit – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 1 gerade Verschraubung – Nutmittenlage 9 mm Verwendung für Profilhersteller: KBE – AD Herstellernummer Winkhaus: 2920775 Gravur auf der Rückseite: A. 105 Hinweis: Die Schließbleche sehen teilweise sehr identisch aus. Bitte beachten Sie die kompatiblen Profil-Angaben sowie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

Winkhaus Flügellagerflügel HW 18-13-12 mit titanfarbiger Bandseite Herstellernummer: 4999587 „Falzbandflügellager“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Unterseite ermöglicht Dreh-Kipp- und Drehöffnung des Fensterflügels Montage in der Flügelbeschlagnut Verbindung mit rahmenseitigem Ecklager Fließtext Das Falzbandflügellager gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten geeignet. Es wird zur Befestigung von Fensterflügeln in den Materialien Aluminium, Holz, Kunststoff und Stahl verwendet. Die Bandseite ist titanfarbig gepulvert, wodurch sie eine sehr hohe Korrosionsbeständigkeit aufweist. Dieses Lager ist für eine Beschlagnut von 16 mm konzipiert. Lieferumfang Falzbandflügellager

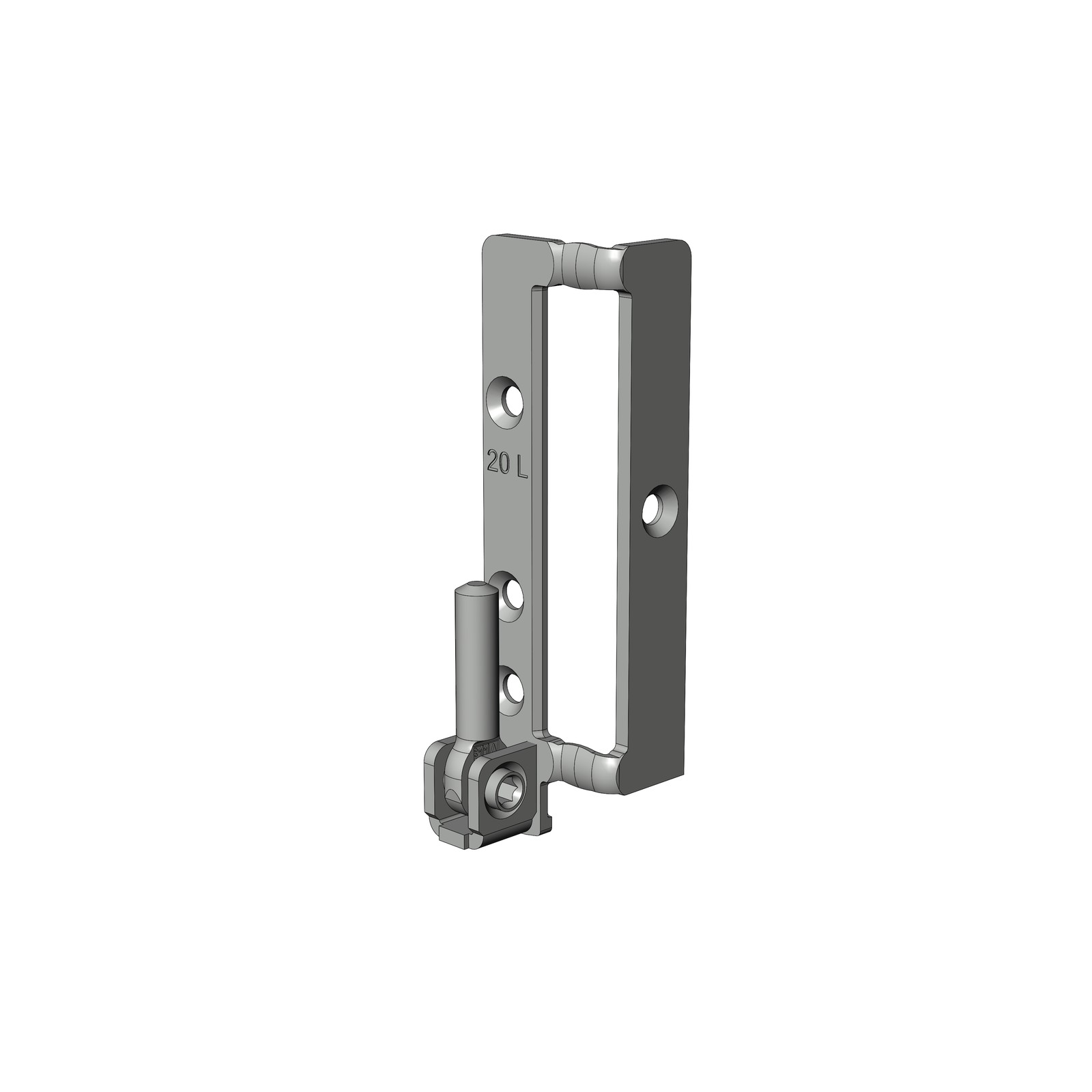

Winkhaus Ecklager Element in Titanfarbig Herstellernummer: 4999558 „Ecklager EL HW 20-12 RS F9“ Funktionsweise: Verbindung von Fensterflügel und Fensterrahmen an der Unterseite Ermöglicht Dreh-Kipp-Öffnungsarten des Fensterflügels Montage am Fensterrahmen mit Flügellagerverbindung Das Ecklager gehört zur activPilot Ergo Serie und eignet sich für aufliegende Bandseiten an Fenstern aus Aluminium, Holz, Kunststoff und Stahl. Es wird an der Unterseite des Fensterrahmens montiert und ist für die Öffnungsarten Dreh-Kipp, Kipp vor Dreh geeignet. Die Bandseite ist titanfarbig pulverbeschichtet, was die Korrosionsbeständigkeit erhöht und eine optisch ansprechende Oberfläche bietet. Lieferumfang: Ecklager

Winkhaus Flügellagerflügellager FL.HW.18-9-12.RS in Silber Herstellernummer: 4999576 „FLÜGELLAG.FL.HW.18-9-12.RS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Unterseite des Fensters Ermöglicht Dreh- und Kippöffnung des Fensterflügels Montage in der 16 mm Flügelbeschlagnut Rahmenseitige Verbindung über Ecklager Das Flügellagerflügellager FL.HW.18-9-12.RS ist Bestandteil der activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Das Bauteil wird in der Flügelbeschlagnut montiert und sorgt für die Verbindung mit dem rahmenseitigen Ecklager. Die Bandseite ist silberfarben und verzinkt. Lieferumfang Flügellagerflügellager FL.HW.18-9-12.RS

Winkhaus Getriebe GAK.1775-3 Silber Herstellernummer: 4926229 „GETRIEBE GAK.1775-3“ Funktionsweise Montage in der Beschlagnut mit notwendiger Ausfräsung im Fensterflügel Übertragung der Griffbewegung auf alle Komponenten des Fensterbeschlags Ermöglicht verschiedene Stellungen des Fensters Hubrichtung gleichläufig Fließtext Das Getriebe GAK.1775-3 gehört zur activPilot Select Serie und wird in vollverdecktliegenden Bandseiten verwendet. Es ist geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit einer Flügelbeschlagnut von 16 mm. Die silberne Oberfläche ist verzinkt, und das Getriebeteil ist einteilig ausgeführt. Lieferumfang – Getriebe GAK.1775-3

Original Winkhaus Drehsperre DS.24 in WeißHerstellernummer: 5033454 „DS.24.WS“ – Durch Spezialschlüssel absperrbar– Sicherung gegen unbeabsichtigtes Drehöffnen– Zum nachträglichen Einbau unabhängig von der Beschlaganordnung– Nur zusammen mit Schließblech SBA. .. einsetzbar– Benötigte Rahmenfalztiefe >24 mm– Einsetzbar bei Flügelaufdeckhöhen von 20 mm +2,5/-5 mm– Falztiefe bei 9 mm Nutmittenlage min. 22 mm– Falztiefe bei 13 mm Nutmittenlage min. 26 mm– Der Schlüssel SLUE.DS.SL ist separat zu bestellen. Lieferumfang:– 1 Winkhaus Drehsperre DS.24– 2 Schrauben DIN 965, M3 x 35– 4 Unterfütterungen Falls Sie einen/mehrere Schlüssel DS.SL benötigen, können Sie diese/n hier mitbestellen.Ebenfalls kompatibel ist der Schlüssel FSV SL (kürzerer Schlüssel) Die pulverbeschichtete weiße Oberfläche kann leichte Unebenheiten aufweisen.

Winkhaus Sicherheitskippschließblech SBK.K.169 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 4 gerade Verschraubungen – Nutmittenlage 13 mm Verwendung für Profilhersteller: Deceuninck Herstellernummer Winkhaus: 4926366 “KIPPBL.SBK.K.169” Gravur auf der Rückseite: K 169 Hinweis: Die Sicherheitskippschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Kippschließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Kippschließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

Original WINKHAUS Schließblech WSK 134   Produktmaße: 45 x 15 x 11 mm (LxBxH)   Die Bezeichnung “WSK 134” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

Original WINKHAUS Sicherheitsschließblech SBS.K.PAB.. LinksHerstellerbezeichnung: SICHERH.BL.SBS.K.PAB..LS (profilabhängig) Produktdetails:– nur DIN links verwendbar– Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil)– Einsatzbereich: nur Parallelabstellung– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 4 gerade Verschraubungen– Nutmittenlage 13 mm Profilübersicht:Winkhaus Sicherheitsschließblech SBS.K.PAB.144.LS - 4989263für Profilhersteller: - Kömmerling Classic, Elegance, Avantgarde Winkhaus Sicherheitsschließblech SBS.K.PAB.152.LS - 4989269für Profilhersteller: - VEKA Softline 70 AD/MD, Topline AD, Swingline, Alphaline Winkhaus Sicherheitsschließblech SBS.K.PAB.160.LS - 4966467für Profilhersteller: - Rehau Geneo Winkhaus Sicherheitsschließblech SBS.K.PAB.161.LS - 4989275für Profilhersteller: - Aluplast Ideal 4000 - 8000 Winkhaus Sicherheitsschließblech SBS.K.PAB.162.LS - 4989281für Profilhersteller: - Gealan 6000, 7000, 8000 Winkhaus Sicherheitsschließblech SBS.K.PAB.166.LS - 4978140für Profilhersteller: - Schüco Corona 70, Corana SI 82 Winkhaus Sicherheitsschließblech SBS.K.PAB.169.LS - 4989289für Profilhersteller: - Deceuninck Zendow Winkhaus Sicherheitsschließblech SBS.K.PAB.192.LS - 4984400für Profilhersteller: - Inoutic Arcade, Prestige, Deluxe, Elite, MD100, EforteWinkhaus Sicherheitsschließblech SBS.K.PAB.205.LS - 5053598für Profilhersteller: - KBE (Profine) - 70 AD, 70 MD, 88 +, 76 AD, 76 MD- Kömmerling (Profine) - 76 AD, 76 MD, 70 AD- Trocal (Profine) - 76 AD, 76 MD Winkhaus Sicherheitsschließblech SBS.K.PAB.28.LS - 4966471für Profilhersteller: - Salamander 2D / 3D / MD / Streamline Winkhaus Sicherheitsschließblech SBS.K.PAB.60.LS - 4989251für Profilhersteller: - Rehau S735, Brillant, Thermo-Design, Brillant-Design, Basic-Design Hinweis:Die Sicherheitsschließbleche sehen, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie daher Ihre DIN-Richtung und das verbaute Fensterprofil, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. In der Beschreibung finden Sie zu jedem Profil das passende Schließblech. Die genaue Bezeichnung Ihres derzeit verbauten Schließblechs können Sie auf der Rückseite einsehen. Zum Beispiel "S 152 PA-PAB". Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!

Original Winkhaus Mittenverriegelung MK.500-1.BS16 aus der Beschlagserie activPilot Concept.Herstellernummer: 4926332 "MK.500-1.BS16" Produktbeschreibung:- Rechts und links verwendbar- Untere waagerechte Mittenverriegelung mit verlängertem Bolzen für Balkontüren mit behindertengerechter Bodenschwelle- In Verbindung mit Eckumlenkung E1.BS- Stulpbreite 16 mm- Mittenfixierung löst sich selbstständig durch Eindrehen der Beschlagschraube- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- ...BS16 für Falzluft 10 – 12 mm ab Oberkante Clipsleiste der Bodenschwelle- Nicht für activPilot Comfort / duoPort PAS einsetzbar SpezifikationBauteiltyp: MittenverriegelungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutVerschlusspunktausführung: BS16Anzahl: Verschlusspunkte 1Max. Stulplänge: 500 mmAnschlagseite: DIN links, DIN rechtsKoppelstelle: Zahnschuh - ZahnstangeBodenschwellentyp: 20mm BodenschwelleFalzluft: Bodenschwelle 10 mmFarbe: silberOberfläche: verzinktSicherheitsklasse: RC-tauglichKlemmung: jaGrundkörpermaterial: Zink-Druckguss

Original Winkhaus Schließblech SBA.K.244 für Kunststofffenster aus der Beschlagserie activPilot.Produktdetails:– rechts und links verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 9 mmHerstellernummer Winkhaus: 4931453Gravur auf der Rückseite: A. 244Hinweis:Die Schließbleche sehen teilweise sehr identisch aus. Bitte beachten Sie die kompatiblen Profil-Angaben sowie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet.Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!

Original Winkhaus Getriebeschiene GAM.800 aus der Beschlagserie activPilot. Herstellernummer: 4926267 “GETRIEBE GAM.800”   Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Rechts und links verwendbar – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten   Anwendungsbereich: 510 – 800 mm Flügelfalzhöhe   Die Bezeichnungen “GAM 800” und “FFH 0510 – 0800” sind eingraviert.
