Original Winkhaus Getriebeschiene GAK.1325-1 aus der Beschlagserie activPilot. Herstellernummer: 4978659 “GETRIEBE GAK.1325-1”   Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten   Anwendungsbereich: 1075 – 1325 mm Flügelfalzhöhe   Griffsitz: 550 mm (G 550)   Die Bezeichnungen “GAK 1325” und “G 550 FFH 1075 – 1325” sind eingraviert.

Original Winkhaus Getriebeschiene GAM.2300-3 D 7,5 aus der Beschlagserie activPilot. Herstellernummer: 4969289 “GETRIEBE GAM.2300-3.D7,5” Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 7,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 1800-2300 mm Flügelfalzhöhe Anzahl Sicherheitsschließzapfen: 3 Stück (GAM 2300-3) Die Bezeichnungen “GAM.2300 D7,5” und “FFH 1800 – 2300” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GAM 2300-3 D7,5 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Getriebeschiene GAM.1800-2 aus der Beschlagserie activPilot. Herstellernummer: 4926295 “GETRIEBE GAM.1800-2” Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück (GAM.1800-2)) – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 1300-1800 mm Flügelfalzhöhe Die Bezeichnungen “GAM 1800” und “FFH 1300 – 1800” sind eingraviert.

Original Winkhaus Getriebeschiene GAM.2300-3.D25 bis D50 aus der Beschlagserie activPilot.Herstellernummern:4938167 "GETRIEBE GAM.2300-3.D25"4938168 "GETRIEBE GAM.2300-3.D30"4938169 "GETRIEBE GAM.2300-3.D35"4938170 "GETRIEBE GAM.2300-3.D40"4938427 "GETRIEBE GAM.2300-3.D45"4938428 "GETRIEBE GAM.2300-3.D50" Produktinformationen:- Mittiger Griffsitz GM- Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm- In der Beschlagnut klemmbar- Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort- Mit Zusatzverriegelungen verlängerbar- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Bohr- und Fräsbild siehe Gruppe 15, Einbauzeichnungen B-3-4 Anwendungsbereich: 1800 - 2300 mm FFH (Flügelfalzhöhe) Die Bezeichnung "GAM.2300 FFH 1800-2300" ist auf der Schiene eingraviert. Wichtig: Es handelt sich hier um ein Dornmaß von 25 bis 50 mm. Achten Sie vor dem Kauf unbedingt darauf, welches Dornmaß Sie bestellen! Ein Beispiel zur Dornmaß-Bestimmung können Sie den Bildern entnehmen.

Original WINKHAUS Getriebeschiene GRM 1800/2 in SilberBeschreibung:– mittiger Griffsitz– rechts und links verwendbar– Schließzapfen als von Hand verstellbarer Rastexzenter– Stulpbreite 16 mm– Mittenfixierung serienmäßig– Getriebeschlosskasten einbohrbar– Getriebeschlosskasten vom Falz her einfräsbar– Fenstergriffbefestigung mittels M5 x DIN 965, 43 mm Schraubenabstand– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Mehrfachspaltlüftung MSL SL, Fehlschaltsicherungen FSS…, FSSW oder Auflaufstütze ALS-FSS ab GRM 1150 SL nachrüstbarTechnische Daten:– Dornmaß: 15,5 mm– Bohrung: 12-25-12– alternative Bohrung: 12-12-12– Einbautiefe: 28 mmAnwendungsbereiche:GRM 1800/2 SL: 1300 – 1800 mm Flügelfalzhöhe (FFH)Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.

Original Winkhaus Getriebeschiene GRM 1300/1 D8,5 in Silber aus der Beschlagserie autoPilot.Herstellernummer: 1929428 Produktinformationen:– Dornmaß: 8,5 mm– silber verzinkt– mittiger Griffsitz– rechts und links verwendbar– Schließzapfen als von Hand verstellbarer Rastexzenter– Stulpbreite 16 mm– Mittenfixierung serienmäßig– kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Mehrfachspaltlüftung MSL SL, Fehlschaltsicherungen FSS…, FSSW oder Auflaufstütze ALS-FSS ab GRM 1150 SL nachrüstbarAnwendungsbereiche:800 – 1300 mm Flügelfalzhöhe (FFH) Die Bezeichnung "GRM 1300/1 D8.5 FFH 800-1300" ist auf der Schiene eingraviert.

Original Winkhaus Getriebeschiene GAK.1325-1 D7,5 aus der Beschlagserie activPilot.Herstellernummer: 4969427 “GETRIEBE GAK.1325-1.D7,5” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 7,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (1 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1075-1325 mm Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 1 Stück (GAK 1325-1) Die Bezeichnungen “GAK.1325”, “D7,5.G550”, “FFH 1075-1325” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK 1325-1.D7,5 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original WINKHAUS Getriebeschiene GRM 920S SL (Silber verzinkt)Herstellernummer: 1793778 "GETR.SCH.GRM 920S SL" Produktinformationen:– mittiger Griffsitz– rechts und links verwendbar– Stulpbreite 16 mm– Mittenfixierung serienmäßig– Getriebeschlosskasten einbohrbar– Getriebeschlosskasten vom Falz her einfräsbar– Fenstergriffbefestigung mittels M5 x DIN 965, 43 mm Schraubenabstand– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Technische Daten:– Dornmaß: 15,5 mm– Bohrung: 12-25-12– alternative Bohrung: 12-12-12– Einbautiefe: 28 mm Anwendungsbereiche:GRM 920S SL: 440 - 920 mm Flügelfalzhöhe (FFH) Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.

Original Winkhaus Getriebeschiene GAM.1050-1 aus der Beschlagserie activPilot. Herstellernummer: 4926269 “GETRIEBE GAM.1050-1”   Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten   Anwendungsbereich: 710 – 1050 mm Flügelfalzhöhe   Die Bezeichnungen “GAM 1050” und “FFH 0710 – 1050” sind eingraviert.

Original WINKHAUS Getriebeschiene GRK 1100/1 G413 in Silber – konstanter Griffsitz – rechts und links verwendbar – Stulpbreite 16 mm – Mittenfixierung serienmäßig – Getriebeschlosskasten einbohrbar – Getriebeschlosskasten vom Falz her einfräsbar – Fenstergriffbefestigung mittels M5 x DIN 965, 43 mm Schraubenabstand – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Schließzapfen als von Hand verstellbarer Rastexzenter – Fehlschaltsicherung FSS…, FSSW oder Auflaufstütze ALS-FSS ab GRK 895… SL nachrüstbar Technische Daten: – Dornmaß: 15,5 mm – Bohrung: 12-25-12 – alternative Bohrung: 12-12-12 – Einbautiefe: 28 mm Anwendungsbereiche: GRK 460/0 G210 SL: 420 – 460 mm Flügelfalzhöhe (FFH) GRK 700/0 G210 SL: 450 – 700 mm Flügelfalzhöhe (FFH) GRK 895/0 G263 SL: 645 – 895 mm Flügelfalzhöhe (FFH) GRK 895/1 G263 SL: 645 – 895 mm Flügelfalzhöhe (FFH) GRK 1100/1 G413 SL: 850 – 1100 mm Flügelfalzhöhe (FFH) GRK 1325/1 G463 SL: 1075 – 1325 mm Flügelfalzhöhe (FFH) GRK 1325/1 G563 SL: 1075 – 1325 mm Flügelfalzhöhe (FFH) GRK 1550/1 G563 SL: 1300 – 1550 mm Flügelfalzhöhe (FFH) GRK 1775/2 G563 SL: 1525 – 1775 mm Flügelfalzhöhe (FFH) GRK 2000/2 G1050 SL: 1750 – 2000 mm Flügelfalzhöhe (FFH) GRK 2225/2 G1050 SL: 1975 – 2225 mm Flügelfalzhöhe (FFH) Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.

Original Winkhaus Getriebeschiene GAK.2000-4 aus der Beschlagserie activPilot.Herstellernummer: 4938120 “GETRIEBE GAK.2000-4” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750-2000 Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 4 Stück (GAK 2000-4) Die Bezeichnungen “GAK 2000-4” und “G 1050 FFH 1750-2000” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GAK 2000-4 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Getriebeschiene GAK.2225-2.D-6 aus der Beschlagserie activPilot.Herstellernummer: 5041264 “GETRIEBE GAK.2225-2.D-6” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß -6  mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1975 – 2225 Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.2225-2.D-6)Die Bezeichnung "GAK 2225-2 D-60" ist auf der Schiene eingraviert.

Original WINKHAUS Getriebeschiene GRM 920S D8,5 SL (Silber verzinkt)Herstellernummer: 1929381 "GETR.SCH.GRM 920/0 D8,5 SL" Produktinformationen:– Dornmaß: 8,5 mm– mittiger Griffsitz– rechts und links verwendbar– Stulpbreite 16 mm– Mittenfixierung serienmäßig– Getriebeschlosskasten einbohrbar– Getriebeschlosskasten vom Falz her einfräsbar– Fenstergriffbefestigung mittels M5 x DIN 965, 43 mm Schraubenabstand– Getriebehub ca. 38 mm bei Fenstergriffdrehung um 180°– kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereiche:GRM 920S D8,5 SL: 440 - 920 mm Flügelfalzhöhe (FFH) Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.

Winkhaus Getriebe GAM.1400-2.D7,5 Silber Herstellernummer: 4969401 „GETRIEBE GAM.1400-2.D7,5“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Montage in der Beschlagnut steuerbar über Fenstergriff gleichläufige Hubrichtung Fließtext Das Getriebe GAM.1400-2.D7,5 gehört zur duoPort Serie und wird in der Beschlagnut von Aluminium-, Holz-, Kunststoff- und Stahlfenstern montiert. Über den mittig positionierten Fenstergriff wird die Dreh-Kipp-Mechanik gesteuert. Eine Ausfräsung im Fensterflügel ist für den Getriebekasten erforderlich. Zwei Verschlusspunkte mit Achtkantbolzen sorgen für die Schließfunktion. Lieferumfang Einlassgetriebe

Original Winkhaus Getriebeschiene GK.U.2125-2.D8,5 aus der Beschlagserie proPilot.Herstellernummer: 4980118 “GETRIEBE GK.U.2125-2.D8,5” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 8,5 mm– Fehlschaltsicherung FS.U nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1950 - 2125 mm Flügelfalzhöhe Griffsitz:1050 mm Die Bezeichnungen “GK U 2125 D8,5” und “1950-2125” sind eingraviert.

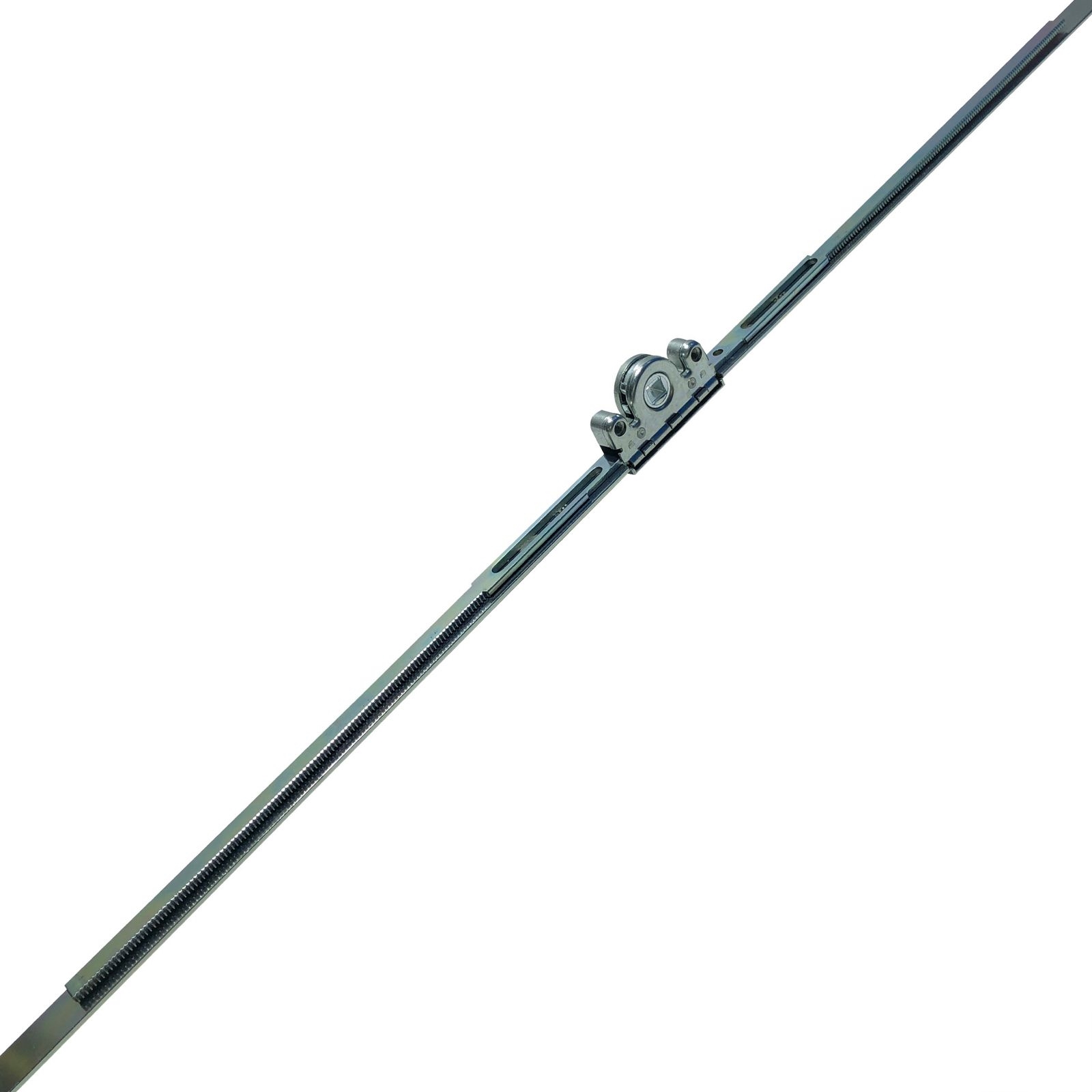

Original Winkhaus Getriebeschiene GAM.800 aus der Beschlagserie activPilot. Herstellernummer: 4926267 “GETRIEBE GAM.800”   Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Rechts und links verwendbar – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten   Anwendungsbereich: 510 – 800 mm Flügelfalzhöhe   Die Bezeichnungen “GAM 800” und “FFH 0510 – 0800” sind eingraviert.

Original Winkhaus Getriebeschiene GAKA.2000-4 D.. aus der Beschlagserie activPilot.Herstellernummern:4929007 “GETRIEBE GAKA.2000-4.D25”4929008 “GETRIEBE GAKA.2000-4.D30”4929009 “GETRIEBE GAKA.2000-4.D35”4929010 “GETRIEBE GAKA.2000-4.D40”4929011 “GETRIEBE GAKA.2000-4.D45”4929012 “GETRIEBE GAKA.2000-4.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 – 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 4 Stück (GAKA.2000-4) Die Bezeichnungen “GAKA.2000-4” und “G 1050 FFH 1750 – 2000” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2000-4 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original WINKHAUS Getriebeschiene GRK 1775/2 G563 in Silber – konstanter Griffsitz – rechts und links verwendbar – Stulpbreite 16 mm – Mittenfixierung serienmäßig – Getriebeschlosskasten einbohrbar – Getriebeschlosskasten vom Falz her einfräsbar – Fenstergriffbefestigung mittels M5 x DIN 965, 43 mm Schraubenabstand – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Schließzapfen als von Hand verstellbarer Rastexzenter – Fehlschaltsicherung FSS…, FSSW oder Auflaufstütze ALS-FSS ab GRK 895… SL nachrüstbar Technische Daten: – Dornmaß: 15,5 mm – Bohrung: 12-25-12 – alternative Bohrung: 12-12-12 – Einbautiefe: 28 mm Anwendungsbereiche: GRK 460/0 G210 SL: 420 – 460 mm Flügelfalzhöhe (FFH) GRK 700/0 G210 SL: 450 – 700 mm Flügelfalzhöhe (FFH) GRK 895/0 G263 SL: 645 – 895 mm Flügelfalzhöhe (FFH) GRK 895/1 G263 SL: 645 – 895 mm Flügelfalzhöhe (FFH) GRK 1100/1 G413 SL: 850 – 1100 mm Flügelfalzhöhe (FFH) GRK 1325/1 G463 SL: 1075 – 1325 mm Flügelfalzhöhe (FFH) GRK 1325/1 G563 SL: 1075 – 1325 mm Flügelfalzhöhe (FFH) GRK 1550/1 G563 SL: 1300 – 1550 mm Flügelfalzhöhe (FFH) GRK 1775/2 G563 SL: 1525 – 1775 mm Flügelfalzhöhe (FFH) GRK 2000/2 G1050 SL: 1750 – 2000 mm Flügelfalzhöhe (FFH) GRK 2225/2 G1050 SL: 1975 – 2225 mm Flügelfalzhöhe (FFH) Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.

Winkhaus Getriebe GK.U.1275-1.D8,5 in Silber Herstellernummer: 4980111 „GETRIEBE GK.U.1275-1.D8,5“ Funktionsweise: wird in der Beschlagnut montiert, erfordert Ausfräsung im Fensterflügel Schaltung über den Fenstergriff überträgt Griffbewegung auf alle Beschlagkomponenten ermöglicht verschiedene Fensterstellungen Das Getriebe GK.U.1275-1.D8,5 gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es wird in der Beschlagnut des Fensterrahmens montiert und ermöglicht die Dreh-Kipp-Funktion, gesteuert über einen konstanten Griffsitz mit einer Griffhöhe von 550 mm. Geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Lieferumfang: Getriebe GK.U.1275-1.D8,5

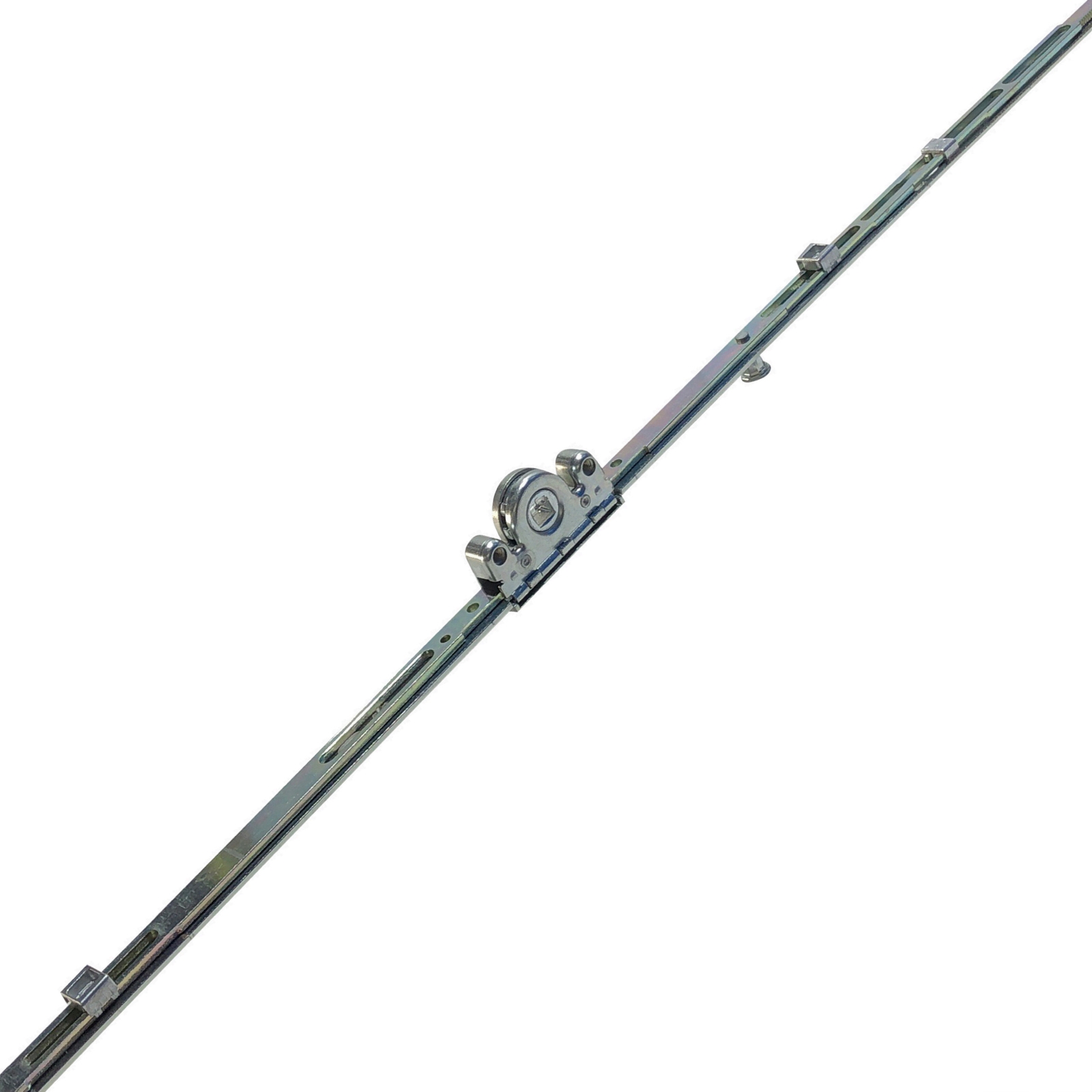

Original Winkhaus Getriebeschiene GAK.945-1 aus der Beschlagserie activPilot. Herstellernummer: 4926209 “GETRIEBE GAK.945-1” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 695 – 945 mm Flügelfalzhöhe Griffsitz: 260 mm (G 260) Die Bezeichnungen “GAK.945” und “G 260 FFH 695 – 945” sind eingraviert.

Original Winkhaus Getriebeschiene GAK.1550-1 aus der Beschlagserie activPilot.Herstellernummer: 4926224 “GETRIEBE GAK.1550-1”  Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1300 – 1550 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 1 Stück (GAK.1550-1) Die Bezeichnungen “GAK.1550” und “G550 FFH 1300-1550” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1550-1 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Getriebeschiene GAKA.2000-4 D.. aus der Beschlagserie activPilot.Herstellernummern:5015014 “GETRIEBE GAKA.2000-2.D45”5015015 “GETRIEBE GAKA.2000-2.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 – 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAKA.2000-2) Die Bezeichnungen “GAKA.2000” und “G 1050 FFH 1750 – 2000” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2000-2 abgebildet, sondern eine andere Größe zur Veranschaulichung. Diese Schiene kann als Alternative für die GRKA 2000/2 D45 bzw. GRKA 2000/2 D50 genommen werden.

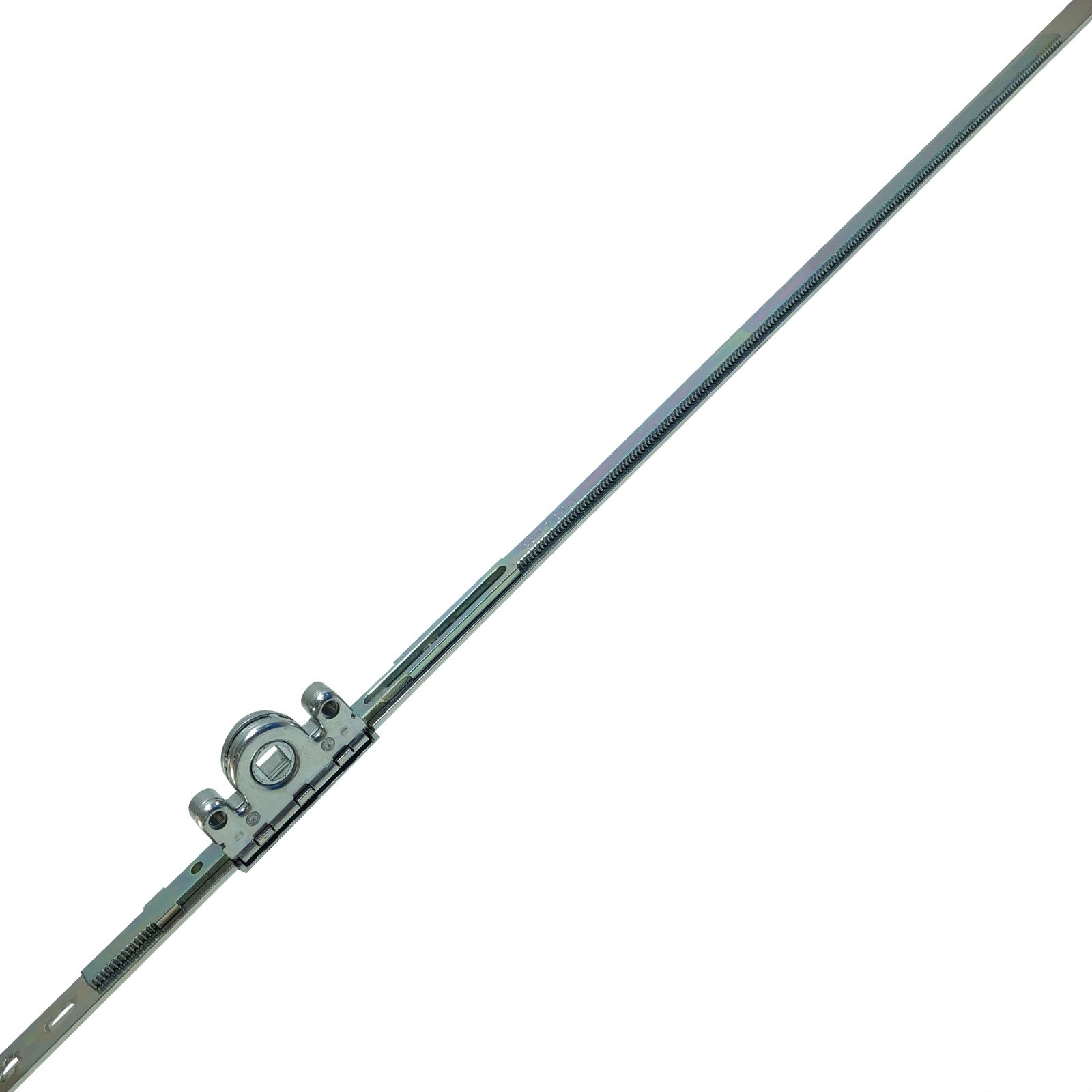

Original Winkhaus Getriebeschiene GAK.710 aus der Beschlagserie activPilot. Herstellernummer: 4926207 “GETRIEBE GAK.710”   Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (nicht bei GAK.710) – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten   Anwendungsbereich: 460 – 710 mm Flügelfalzhöhe   Griffsitz: 210 mm (G 210)   Die Bezeichnungen “GAK 710” und “G 210 FFH 460 – 710” sind eingraviert.

Original Winkhaus Getriebeschiene GAKA.2225-2 D.. aus der Beschlagserie activPilot.Herstellernummern:5015012 “GETRIEBE GAKA.2225-2.D45”5015013 “GETRIEBE GAKA.2225-2.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1975 – 2225 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAKA.2225-2) Die Bezeichnungen “GAKA.2225” und “G 1050 FFH 1975 – 2225” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2225-2 abgebildet, sondern eine andere Größe zur Veranschaulichung. Diese Schiene kann als Alternative für die GRKA 2225/2 D45 bzw. GRKA 2225/2 D50 genommen werden.
