Original Winkhaus Mehrfachspaltlüftung MSL-OS in rechter Ausführung aus der Produktlinie activPilot. Herstellernummer: 4941703 „MSL-OS.RS” – Ermöglicht eine Spaltlüftung von ca. 20 – 45 mm in gekippter Stellung – Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisen (bei 9 mm Nutmittenlage) – Einfache Montage ohne Werkzeug möglich – MSL.OS kann am progressiven Scherenanzug einfach nachgerüstet werden, indem man diesen hochzieht und die MSL.OS einlegt – Kann in allen Oberschienen OS … mit progressivem Scherenanzug nachgerüstet werden – Ausführungen in rechter und linker Variante erhältlich Die genaue Montageanleitung kann bei den Produktbildern entnommen werden. Lieferumfang: – Winkhaus Mehrfachspaltlüftung MSL-OS in rechter Ausführung Hinweis: Wenn das Scherenlager auf der rechten Seite verschraubt ist und der Fenstergriff auf der linken Seite sitzt, benötigen Sie eine rechte Ausführung. Sitzt das Scherenlager links und der Griff ist auf der rechten Seite, benötigen Sie die linke Ausführung der Mehrfachspaltlüftung.
Original Winkhaus Justierschlüssel SW 2,5/2,5 T10Herstellernummer: 1469644Mit dem Justierwerkzeug können einige Bauteile des Fensterbeschlages nachgestellt werden, um immer ein leichtgängiges Fenster zu gewährleisten.Auf der einen Seite befindet sich ein T10-Torx Schraubendreher, auf der anderen Seite ein Sechskant mit 2,5 mm.Es können z.B. folgende Teile justiert / eingestellt werden:- Regulieren des Anpressdrucks zwischen Flügel und Rahmen (±1,2 mm) beim Flügellager mittels 2,5 mm Sechskantschlüssel- Höhenverstellung (±3 mm) für Flügelauflauf. Bei jedem Einstellen der Beschläge ist auch die Höheneinstellung des DFE/TFE mittels 2,5 mm Sechskant zu überprüfen.
Original Winkhaus Schlüssel FSV Produktbeschreibung: – Ersatzschlüssel FSV zur Bedienung der Drehsperre FSV Lieferumfang: – Winkhaus Schlüssel FSV
Winkhaus Schließblech SBA.K.28.DFE-TFE.LS für Kunststofffenster aus der Beschlagserie activPilot Concept.Herstellernummer: 4935783 "SCHLIESSBL.SBA.K.28.DFE-TFE.LS" Produktdetails:– DIN links verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm Zusatzfunktionen (..DFE-TFE):– Dient als Adapter für das Duo- oder Trifunktionselement– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– In der Höhe justierbar Verwendung für Profilhersteller: Salamander Gravur auf der Rückseite: A 28 oder 28 A
Original Winkhaus Mehrfachspaltlüftung MSL-OS in linker Ausführung aus der Produktlinie activPilot.Herstellernummer: 5115572 bzw. 4941704 „MEHRFACHSPALTLÜFTUNG MSL-OS.LS” – Ermöglicht eine Spaltlüftung von ca. 20 – 45 mm in gekippter Stellung– Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisen (bei 9 mm Nutmittenlage)– Einfache Montage ohne Werkzeug möglich– MSL.OS kann am progressiven Scherenanzug einfach nachgerüstet werden, indem man diesen hochzieht und die MSL.OS einlegt– Kann in allen Oberschienen OS … mit progressivem Scherenanzug nachgerüstet werden– Ausführungen in rechter und linker Variante erhältlich Die genaue Montageanleitung kann bei den Produktbildern entnommen werden. Lieferumfang:– Winkhaus Mehrfachspaltlüftung MSL-OS in linker Ausführung Hinweis:Wenn das Scherenlager auf der rechten Seite verschraubt ist und der Fenstergriff auf der linken Seite sitzt, benötigen Sie eine rechte Ausführung. Sitzt das Scherenlager links und der Griff ist auf der rechten Seite, benötigen Sie die linke Ausführung der Mehrfachspaltlüftung.
Original Winkhaus Kontaktgeber VS.KGS.06 aus der Beschlagserie activPilot ControlHerstellernummer: 5001347 "GEBER VS.KGS.06" Produktbeschreibung:- Magnetkontaktgeber für Magnet-Verschlusssensoren VS.B..., VS.BK.06, VS.K.06, VS.DIBT.06 oder FM.V- Magnetkontaktgeber 16 mm breit- Montage in der freien Beschlagnut- Bauhöhe: 6 mm Bauteiltyp: Starrer KontaktgeberFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: reine ÖffnungsüberwachungFlügelbeschlagnut: 16 mm BeschlagnutFalzluft: 12 mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 0Einbauposition Kontaktgeber: In der BeschlagnutFarbe: grauOberfläche: Kunststoff Starrer Kontaktgeber:Der starre Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist beschlagsunabhängig und für die reine Öffnungsüberwachung geeignet.
Original Winkhaus Formteil WSK 105Herstellernummer: 1323733 "FORMTEIL WSK105"Das Formteil ist ein Unterlegteil für Bauteile und dient der Profilanpassung. Es wird z.B. unter den Balkontürschnäpper BK SL gesteckt um somit genau für das vorhandene Fensterprofil zu passen.
Original Winkhaus Ziehgriff Stiftzieher MontageschlüsselHerstellerbezeichnung: STIFTZIEHER SW | Herstellernummer: 1992742mit Hartplastik-Ummantelung für LanglebigkeitFunktionen:– Stiftzieher auf der einen Seite– Ziehgriff auf der anderen Seite
Original Winkhaus Bautenschlüssel Neubauschlüssel ArchitektenschlüsselHerstellernummer: 1390451 "T-HT BAUTENSCHLÜSSEL"Produktbeschreibung:- Material: Kunststoff, blau- Ausmessen von Profilzylindern durch Messtabelle- Konischer Vierkantdorn von 6-10 mm- Zylindschließnase zur Bedienung für Einsteckschlösser ohne Schließzylinder (Rohbau)- Innenvierkantloch 7 mmAbmessungen: ca. 170 x 40 mm (Länge x Breite)
Winkhaus Stulpzahnplatte P für alte Eckumlenkungen, Anschlussschienen und Verlängerungsschienen der Winkhaus Pilot-Serie. Kann verwendet werden für: Eckumlenkungen EP1, EP2, EP3, EP4, EP6, EP11, EP12, EP14, EP15 Eckumlenkung ESP 1, Anschlussschienen AP1, AP3, ADP, APO 1, APO 2, APO 3 Verlängerungsschiene VP Produktmaße: 52 x 16 x 4 mm Lieferumfang: 1x Stulpzahnplatte P
Original Winkhaus Positionierhilfe LE.SB.N aus der Beschlagserie activPilot. Herstellernummer: 5039041 “POSITIONIERHILFE LE.SB.N” Produktbeschreibung: – Lehre zur Positionierung der activPilot Schließteile am Rahmen – Für PVC- und Holzfenster – Rechts und links verwendbar – Für Nutmittenlage 9 und 13 mm – Im Bereich der Nach- / Umrüstung für Standard- und Sicherheitsfenster sowie Sonderfensterformate – Einsetzbar bei allen gängigen SBA und SBS Schließteilen – Erforderliches Werkzeug: Bleistift zur Markierung der Montageposition Setzen der Rahmenteile: – Das Fenster in die Drehstellung bringen – Positionierhilfe auf den Verschlusspunkt schieben (Je nach Anzahl der Verschlusspunkte können auch mehrere Positionierhilfen gleichzeitig an einem Fenster verwendet werden). – Den Fenstergriff in der Drehstellung belassen und den Flügel in dem Rahmen drehen, bis die Flügeldichtung am Rahmen anliegt. – Die Markierung am Rahmen mit einem Bleistift vornehmen. (Dazu ist die Innenseite der Positionierhilfe in Verschlussrichtung der Rahmenteile zu verwenden). – Schließteil positionieren und verschrauben. (Bleistiftmarkierung bündig mit Außenkante Schließteil!) – Je nach Anzahl der Verschlusspunkte den Vorgang mehrmals wiederholen – Getriebeseite unten: Markierung an beiden Seiten vornehmen und jeweils auf jede Seite ein SBS setzen
Original Winkhaus Schlüssel DS für Drehsperre DS.24 oder Garnituren GRT.DS-SBK.. Herstellernummer: 1846868 „SLUE.DS.SL “ Produktbeschreibung Drehsperre DS.24: – Durch Spezialschlüssel absperrbar – Sicherung gegen unbeabsichtigtes Drehöffnen – Zum nachträglichen Einbau unabhängig von der Beschlaganordnung – Nur zusammen mit Schließblech SBA. .. einsetzbar – Benötigte Rahmenfalztiefe >24 mm – Einsetzbar bei Flügelaufdeckhöhen von 20 mm +2,5/-5 mm – Falztiefe bei 9 mm Nutmittenlage min. 22 mm – Falztiefe bei 13 mm Nutmittenlage min. 26 mm – Der Schlüssel SLUE.DS.SL ist separat zu bestellen. Lieferumfang: – 1 Winkhaus Schlüssel DS SL für Drehsperren
Original Winkhaus Justierwerkzeug Knarre 4MMHerstellernummer: 1467083 „KNARRE 4MM“ Funktionsweise:– dient zum Nachstellen bestimmter Fensterbeschlagteile– erleichtert das Einstellen der Bauteile für einen leichten Fensterlauf– mit 4 mm Sechskant-Antrieb– händisch bedienbares Werkzeug Das Justierwerkzeug Knarre 4MM gehört zur activPilot Concept Serie und ist für die Nachjustierung einzelner Beschlagteile vorgesehen. Es ermöglicht eine exakte und einfache Einstellung für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit Dreh-Kipp-Beschlägen auf aufliegender Bandseite. Die Werkzeuggröße beträgt 4 mm, 6-kant. Technische Daten:– Bauteiltyp: Justierwerkzeug– Serie: activPilot Concept– Größe: 4 mm, 6-kant– Anwendung: Nachstellung von Beschlagteilen– Bedienung: manuell– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl Lieferumfang:– Justierwerkzeug Knarre 4MM
Original Winkhaus Auflauf K.SBS.W in Staubgrau (ähnlich RAL 7037)Herstellernummer: 4978509 „AUFLAUF K.SBS.W ÄHNL. RAL 7037“ Funktionsweise– Auflaufkomponente für Fenster mit aufliegender Bandseite– Speziell entwickelt für das Winkhaus activPilot Concept Beschlagsystem– Montage erfolgt am Blendrahmen, verdecktliegend– Kompakte Bauweise für eine saubere Integration Der Winkhaus Auflauf K.SBS.W ist ein hochwertiges Beschlagselement aus der activPilot Serie, geeignet für Dreh-Kipp-Fenster mit aufliegender Bandseite. Er ist konzipiert für Fenster mit Kunststoffprofil und bietet durch die verdecktliegende Montage eine dezente und zugleich funktionale Lösung. Die Farbe Staubgrau (ähnlich RAL 7037) sorgt für eine unauffällige Integration ins Fenstersystem. Der Auflauf wird werkseitig im Blendrahmen befestigt und sorgt für eine exakte Führung und sichere Schließposition des Fensterflügels. Technische Merkmale– Serie: activPilot Concept– Bauteiltyp: Auflauf– Fensterwerkstoff: Kunststoff– Nutmittenlage: 13 mm– Falzluft: 12 mm– Bauteilhöhe (Auflauf): 9,5 mm– Bauteillänge: 21 mm– Bauteiltiefe: 21,2 mm– Anpressdruckverstellung: nein– Einbauort: Blendrahmen, verdecktliegend– Oberfläche/Farbe: Staubgrau (ähnlich RAL 7037) Lieferumfang– Winkhaus Auflauf K.SBS.W in Staubgrau

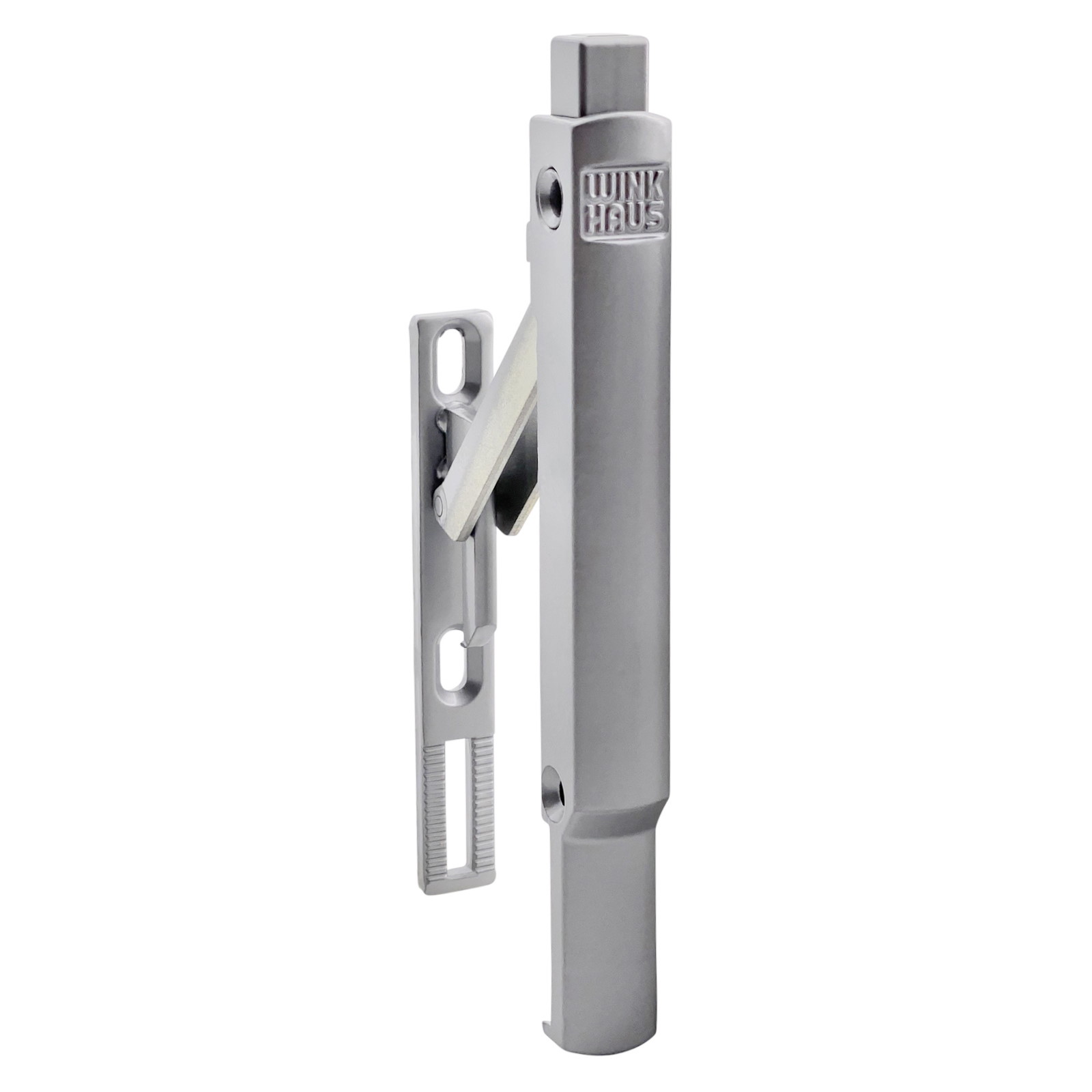

Original Winkhaus Öffnungsbegrenzer OBV SGB (weißaluminium RAL 9006) aus der Beschlagserie activPilotHerstellernummer: 4929755 "ÖFFNUNGSBEGRENZER OBV SGB" Der Öffnungsbegrenzer wird verwendet um die Öffnung des Fensters in Drehposition auf einen kleinen Spalt zu reduzieren. Bauteiltyp: ÖffnungsbegrenzerFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9 mm, 13 mmFalzluft: 4 mm, 12 mmAnschlagseite: DIN links / DIN rechtsAbschließbar: neinFarbe: weißaluminium (ähnl. RAL 9006)Oberfläche: KunststoffProduktbeschreibung:- Zur Öffnungsbegrenzung unabhängig von der Bedienungsfolge- Kein Zuschlagen des Fensters- Drehöffnung durch Zweihandbedienung möglich- Sicherung gegen unbeabsichtigtes Drehöffnen- Automatische Arretierung: Beim Schließen des Fensters aus der Drehstellung rastet die Öffnungsbegrenzung wieder ein.- Begrenzt die Öffnungsweite in Drehstellung auf ca. 50 mm bei Montage auf der Verschlussseite, bei horizontaler Befestigung variable Öffnungsweiten erzielbar- Leichte Montage durch in der Höhe verstellbare Rahmenteile- Wartungsfreundlich, da der Verstellbereich des Rahmenteiles +/– 3 mm beträgt- Bohr- und FräsbildDer Öffnungsbegrenzer kann universell eingesetzt werden. Es ist nicht erforderlich, dass Winkhaus Beschläge verbaut sind.

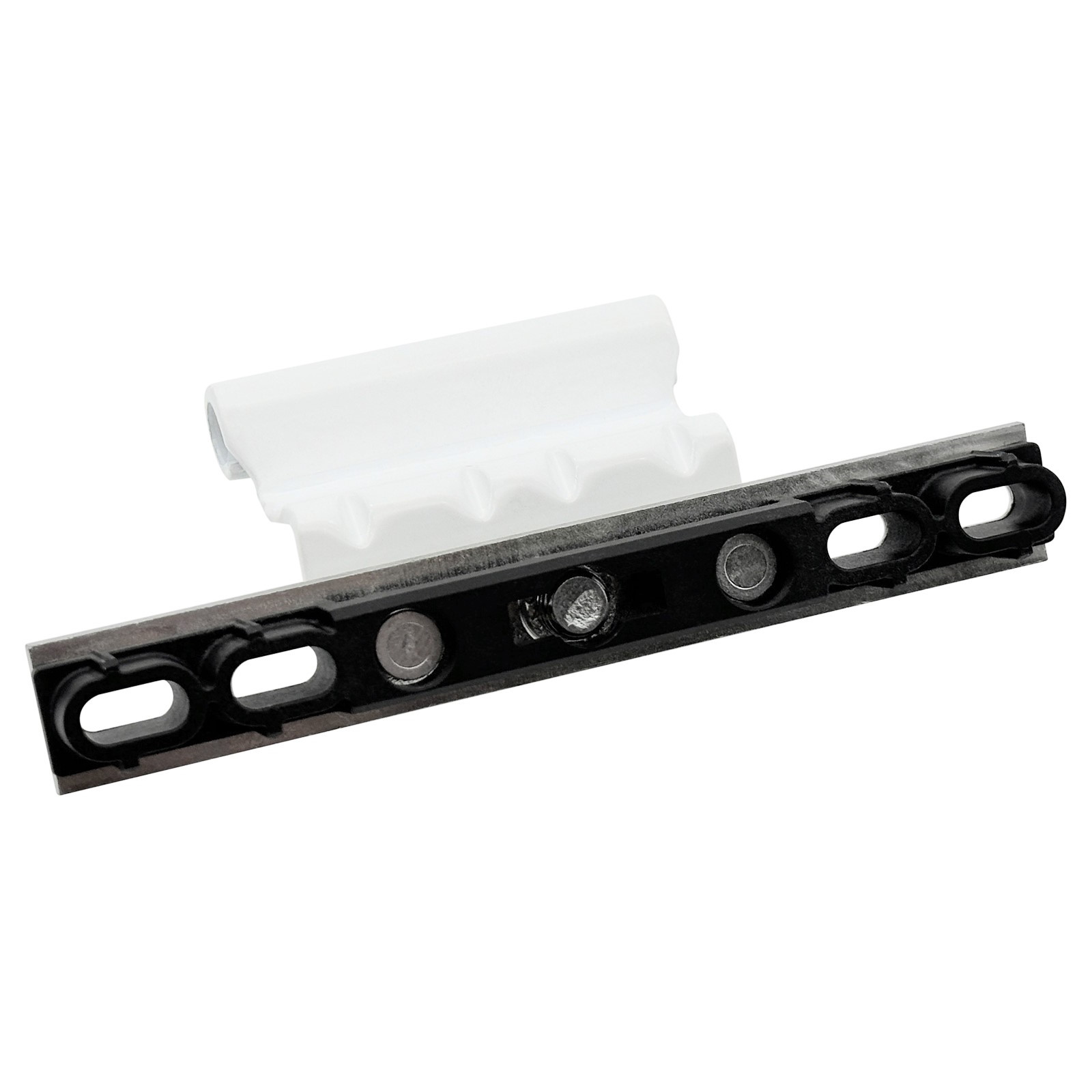

Winkhaus Kippband KB.K.20-13.WS in Weiß Herstellernummer: 5082081 „KIPPBAND KB.K.20-13.WS“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Ermöglicht Kippöffnung des Fensterflügels Verbindung mit rahmenseitigem Scherenlager durch Scherenlagerstift Flügelseitige Montage in der Beschlagnut Das Kippband KB.K.20-13.WS ist Teil der activPilot Concept Serie und für aufliegende Bandseiten geeignet. Es kann in Fenstern aus Aluminium, Kunststoff oder Stahl verwendet werden. Die Farbe der Bandseite ist weiß, gepulvert ähnlich RAL 9016. Das Bauteil besitzt eine verzinkte Oberfläche und ist für eine maximale Flügelgewicht von 80 kg ausgelegt. Lieferumfang: Kippband KB.K.20-13.WS
Winkhaus Schaltrelais SR.EB.DIBT – Verwendung in Kombination mit dem Verschlusssensor VS.DIBT.06 – Vom DIBT zugelassen – Die Dunstabzugshaube kann nur bei geöffnetem Fenster in Betrieb genommen werden – Entsprechend der Muster-Feuerungsverordnung (M-FeuVO § 4 Aufstellung von Feuerstätten), die festlegt, dass bei gleichzeitigem Betrieb raumluftabhängiger Feuerstätten (z.B. Kamin oder Kaminofen) und einem Abluftgerät (z. B. Dunstabzugshaube) sichergestellt werden muss, dass kein gefährlicher Unterdruck entstehen kann und dadurch giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden Technische Daten SR.EB.DIBT – Einbauversion – Die Beleuchtung der Dunstabzugshaube kann auch bei geschlossenem Fenster betrieben werden – Stromversorgung: 230 V AC / 50 Hz – Leistungsaufnahme: ca. 3 W – Schaltleistung: 230 V AC, 6 A, 1400 W, 1-pol – Abmessungen: L = 99 mm, B = 89 mm, H = 33 mm – Gewicht: ca. 145 g – Schutzklasse: I – Schutzart: IP 20 – Material: ABS Lieferumfang: – Schaltrelais SR.EB.DIBT – Bedienungsanleitung
Original Winkhaus Adapterplatte AP.K.SE.152.RS (DIN RS) aus der Beschlagserie activPilot SelectHerstellernummer: 4932733 "ADAPTERPLATTE AP.K.SE.152.RS" Produktbeschreibung:- Zur Aufnahme der Flügellagerschiene FLS.SE- Montage oberhalb des Ecklagers EL...SE- Profilbezogen: VEKA Profil- Max. Flügelgewicht in Verbindung mit der Flügellagerschiene FLS.SE beträgt 150 kg- Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.- Bohrbilder siehe Katalog Gruppe 15, Einbauzeichnungen B-6-2- Nutmittenlage 13 mm Die Bezeichnung "152R" ist eingraviert.
Original Winkhaus Rahmenanbindung DB.K.SE.. LS (DIN Links) aus der Beschlagserie activPilot Select für verdecktliegende Beschläge. Anwendungsbereiche:Die Rahmenanbindung wird immer in Verbindung mit dem Drehbegrenzer DB.SE.1 montiert und wird in folgenden Anwendungsfällen benötigt: - GewichtsbedingtWenn der Flügel ein Gewicht von 100 kg überschreitet, muss eine Flügellagerschiene FLS.SE, sowie ein Drehbegrenzer DB.SE.1 verwendet werden. Damit wird das zulässige Flügelgewicht auf max. 150 kg erhöht. - LaibungsbedingtSobald die Laibungstiefe einen Wert von 120 mm unterschreitet, ist ein Drehbegrenzer DB.SE.1 zu verwenden, um das Mauerwerk und den Flügel vor einer Kollision zu schützen. - DimensionsbedingtWenn die Flügelfalzbreite (FFB) breiter als 1250 mm ist, muss ein Drehbegrenzer DB.SE.1 verwendet werden. - Fall DurchgangIst das Element ein Durchgang, so ist eine Flügellagerschiene FLS.SE sowie ein Drehbegrenzer DB.SE.1 zu verwenden. Damit ist gleichzeitig ein Flügelgewicht von 150 kg zulässig. Produktdetails:Bauteiltyp: Rahmenteil DrehbegrenzerFensterwerkstoff: KunststoffFalzluft: 12 mmBauteiltiefe: 29 mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendHinweis:Die Rahmenanbindungen sind profilabängig und sehe bis auf wenige Unterschiede nahezu identisch aus. Teilweise sind passende Gravuren, z.B. "152R" für DB.K.SE.152.RS eindeutig, teilweise sind aber auch falsche Gravuren wie "161L" eingraviert und zusätzlich unter der Rahmenanbindung Plastikformteile montiert, welche dann ein anderes Profil bilden.Im Fall der Fälle empfehlen wir immer ein Schließblech im Rahmen zu demontieren, wo z.B. die Bezeichnungen "A 166" oder "S 166" auf der Rückseite eingraviert sind. Anhand dieser Nummer lässt sich zu 100 % ableiten, dass es eine Rahmenanbindung DB.K.SE.166.. wäre.
Winkhaus Schaltrelais SR.ST.DIBT Herstellernummer: 4996803 “SCHALTRELAIS SR.ST.DIBT” – Verwendung in Kombination mit dem Verschlusssensor VS.DIBT.06 – Vom DIBT zugelassen – Die Dunstabzugshaube kann nur bei geöffnetem Fenster in Betrieb genommen werden – Entsprechend der Muster-Feuerungsverordnung (M-FeuVO § 4 Aufstellung von Feuerstätten), die festlegt, dass bei gleichzeitigem Betrieb raumluftabhängiger Feuerstätten (z.B. Kamin oder Kaminofen) und einem Abluftgerät (z. B. Dunstabzugshaube) sichergestellt werden muss, dass kein gefährlicher Unterdruck entstehen kann und dadurch giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden Technische Daten SR.ST.DIBT – Steckerversion mit Umstecksicherung zum vorschriftsmäßigen Betrieb des Abluftgeräts – Stromversorgung: 230 V AC / 50 Hz – Leistungsaufnahme: ca. 3 W – Schaltleistung: 230 V AC, 6 A, 1400 W, 1-pol – Abmessungen: L = 135 mm, B = 65 mm, T = 75 mm – Gewicht: ca. 350 g – Schutzklasse: I – Schutzart: IP 20 – Material: ABS Lieferumfang: – Winkhaus Schaltrelais SR.ST.DIBT – Bedienungsanleitung
Original Winkhaus Balkontürgriff / Ziehgriff, farblich angelehnt an Goldene Eiche / Braun. Der Griff wird von außen an Fenstertüren verschraubt, um ein Öffnen / Schließen der Tür zu vereinfachen. Perfekt verwendbar in Kombination mit einem Balkontürschnäpper, der die Tür im geöffnetem Zustand gegen Windstöße geschlossen hält. Hersteller: WinkhausMaterial: Kunststoff / PVCSchraubenabstand: 48 mmOberfläche: raue Oberfläche, angelehnt an "Goldene Eiche"Abmessungen Breite x Höhe x Tiefe: 55 x 70 x 20 mm Lieferumfang:- Winkhaus Balkontürgriff in Braun inkl. Abdeckung für die Schrauben- 2 SPAX-Schrauben
Original Winkhaus Kontaktgeber VS.KG.04 aus der Beschlagserie activPilot ControlHerstellernummer: 5001349 "KONTAKTGEBER VS.KG.04" Produktbeschreibung:- Magnetkontaktgeber für Magnet-Verschlusssensoren VS.B..., VS.BK.06, VS.K.06, VS.DIBT.06 oder FM.V- Montage auf der Beschlagstulpe mit Senkschraube M5 x 6 mm, DIN ISO 7046 (nicht im Lieferumfang enthalten)- Reduzierte Aufbauhöhe (4mm), dadurch ist die Montage auch bei 12 mm Falzluft möglich- Bauhöhe: 4 mm Bauteiltyp: Starrer KontaktgeberFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: reine ÖffnungsüberwachungFalzluft: 12 mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 0Einbauposition Kontaktgeber: Beschlagstulpe - SchraubstelleFarbe: grauOberfläche: Kunststoff Starrer Kontaktgeber:Der starre Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist beschlagsunabhängig und für die reine Öffnungsüberwachung geeignet.
Original Winkhaus Rahmenanbindung DB.K.SE.. RS (DIN Rechts) aus der Beschlagserie activPilot Select für verdecktliegende Beschläge. Anwendungsbereiche:Die Rahmenanbindung wird immer in Verbindung mit dem Drehbegrenzer DB.SE.1 montiert und wird in folgenden Anwendungsfällen benötigt: - GewichtsbedingtWenn der Flügel ein Gewicht von 100 kg überschreitet, muss eine Flügellagerschiene FLS.SE, sowie ein Drehbegrenzer DB.SE.1 verwendet werden. Damit wird das zulässige Flügelgewicht auf max. 150 kg erhöht. - LaibungsbedingtSobald die Laibungstiefe einen Wert von 120 mm unterschreitet, ist ein Drehbegrenzer DB.SE.1 zu verwenden, um das Mauerwerk und den Flügel vor einer Kollision zu schützen. - DimensionsbedingtWenn die Flügelfalzbreite (FFB) breiter als 1250 mm ist, muss ein Drehbegrenzer DB.SE.1 verwendet werden. - Fall DurchgangIst das Element ein Durchgang, so ist eine Flügellagerschiene FLS.SE sowie ein Drehbegrenzer DB.SE.1 zu verwenden. Damit ist gleichzeitig ein Flügelgewicht von 150 kg zulässig. Produktdetails:Bauteiltyp: Rahmenteil DrehbegrenzerFensterwerkstoff: KunststoffFalzluft: 12 mmBauteiltiefe: 29 mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendHinweis:Die Rahmenanbindungen sind profilabängig und sehe bis auf wenige Unterschiede nahezu identisch aus. Teilweise sind passende Gravuren, z.B. "152R" für DB.K.SE.152.RS eindeutig, teilweise sind aber auch falsche Gravuren wie "161L" eingraviert und zusätzlich unter der Rahmenanbindung Plastikformteile montiert, welche dann ein anderes Profil bilden.Im Fall der Fälle empfehlen wir immer ein Schließblech im Rahmen zu demontieren, wo z.B. die Bezeichnungen "A 166" oder "S 166" auf der Rückseite eingraviert sind. Anhand dieser Nummer lässt sich zu 100 % ableiten, dass es eine Rahmenanbindung DB.K.SE.166.. wäre.
Original Winkhaus Kontaktgeber VS-RFID-G-05,5/4 aus der Beschlagserie activPilot ControlHerstellernummer: 5045833 "VERSCHL.SENS.VS-RFID-G-05,5/4" Produktbeschreibung:- RFID-Kontaktgeber für RFID-Verschlusssensor VS-A/CRFID.06- Beschlagunabhängiger RFID-Kontaktgeber für Schubstangenbeschläge- Falzluft von 10 - 15 mm Bauteiltyp: Mitlaufender KontaktgeberKombiniertes Bauteil: KlappenriegelFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: zusätzl. VerschlussüberwachungFlügelbeschlagnut: 15-20 (Alu-Euronut)Nutmittenlage: 9 mm, 13 mmFalzluft: 12 mmFunktionsprinzip: RFIDAnzahl Verschlusspunkte: 0Einbauposition Kontaktgeber: Auf Schubstange Mitlaufender Kontaktgeber:Der mitlaufende Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist ein Standardbauteil mit einem integriertem Kontaktgeber, der sich bei dem Schalten des Fensterbeschlages mitbewegt. So ist er für eine kombinierte Öffnungs- und Verschlussüberwachung geeignet.
