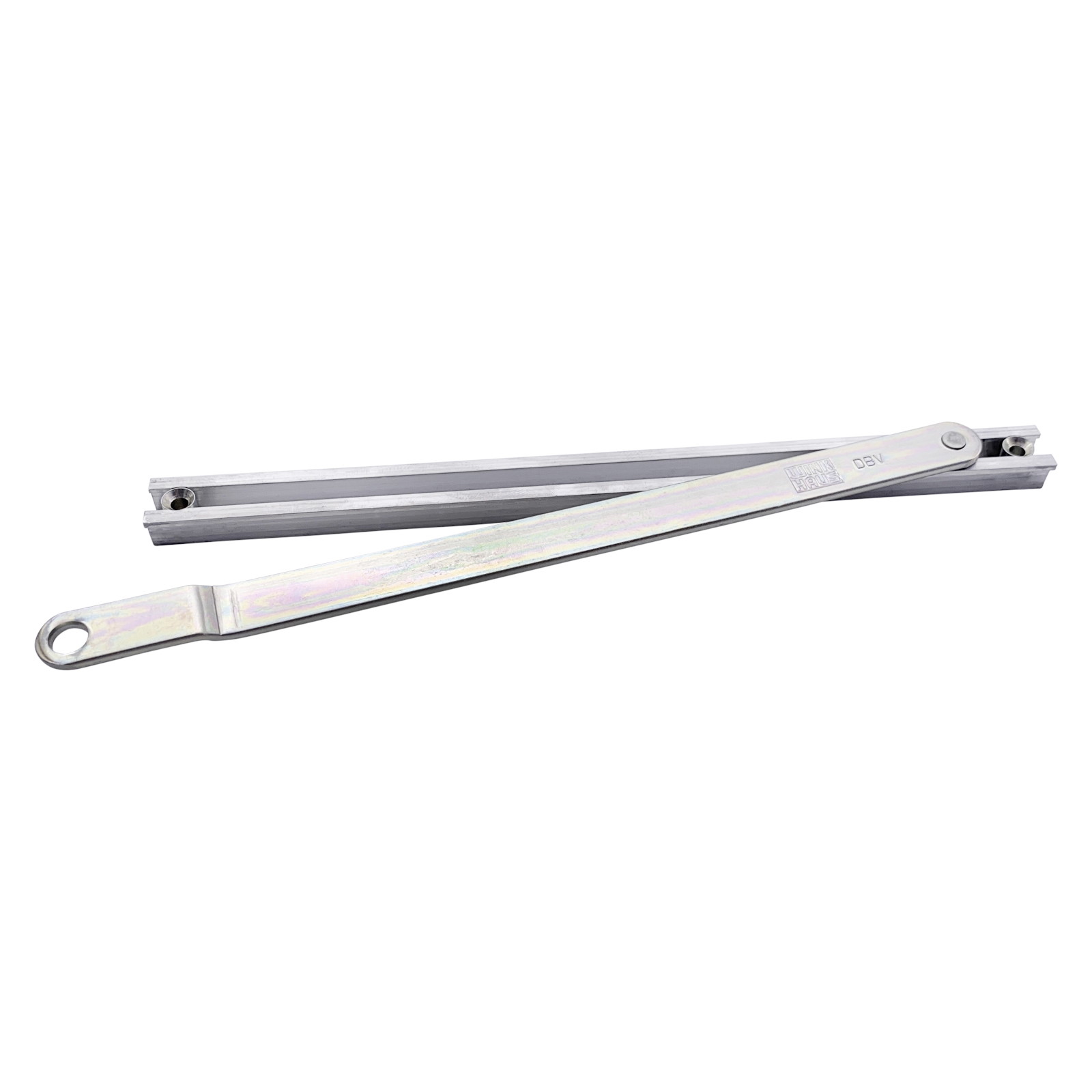

Original Winkhaus Drehbegrenzer DBV aus der Beschlagserie activPilot Elegance.Herstellernummer: 2598456 "DREHBEGRENZER DBV SL" Produktbeschreibung:- Einsatz ab FFB > 560 mm zwingend erforderlich- bei geschlossenem Flügel völlig verdeckt liegend- begrenzt den Öffnungswinkel auf max. 90°- Verschraubung im Flügelprofil- zum Einhängen in das TopStar Ecklager EV Spezifikation:Bauteiltyp: DrehbegrenzerFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9 mm, 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsFarbe: silberMontageposition: Beschlagnut Profilsysteme:Drehbegrenzer Typ: Gestänge, faltbar
Original Winkhaus Adapterplatte AP.K.SE.152.LS (DIN LS) aus der Beschlagserie activPilot SelectHerstellernummer: 4932742 "ADAPTERPLATTE AP.K.SE.152.LS"Produktbeschreibung:- Zur Aufnahme der Flügellagerschiene FLS.SE- Montage oberhalb des Ecklagers EL...SE- Profilbezogen: VEKA Profil- Max. Flügelgewicht in Verbindung mit der Flügellagerschiene FLS.SE beträgt 150 kg- Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.- Bohrbilder siehe Katalog Gruppe 15, Einbauzeichnungen B-6-2- Nutmittenlage 13 mm Die Bezeichnung "152L" ist eingraviert.
Original Winkhaus Auflauf AL.SBK.10.BS in SilberHerstellernummer: 5041488 „AUFLAUF AL.SBK.10.BS“ Funktionsweise:– dient der Führung des Fensterflügels in Kippstellung– wird verdeckt im Blendrahmen montiert– keine Anpressdruckverstellung– geeignet für Aluminium-, Holz- und Kunststofffenster Der Auflauf AL.SBK.10.BS aus der activPilot Concept Serie wird bei Dreh-Kipp-Fenstern mit aufliegender Bandseite eingesetzt. Er ist 80?mm lang, 8?mm hoch und hat eine Tiefe von 21,5?mm. Das Bauteil wird verdeckt im Blendrahmen eingebaut und besitzt eine Schraubachse von 16?mm. Die verzinkte Oberfläche ist silberfarben ausgeführt. Technische Daten:– Bauteiltyp: Auflauf– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff– Nutmittenlage: 13 mm– Bauteillänge: 80 mm– Bauteilhöhe: 8 mm– Bauteiltiefe: 21,5 mm– Falzluft (Bodenschwelle): 10 mm– Schraubachse 1: 16 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen, verdecktliegend– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Auflauf AL.SBK.10.BS
Original Winkhaus Öffnungsbegrenzer OBV BRAUN (braun lackierte Oberfläche) aus der Beschlagserie activPilotHerstellernummer: 4929277 "ÖFFNUNGSBEGRENZER OBV BRAUN" Der Öffnungsbegrenzer wird verwendet um die Öffnung des Fensters in Drehposition auf einen kleinen Spalt zu reduzieren. Bauteiltyp: ÖffnungsbegrenzerFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9 mm, 13 mmFalzluft: 4 mm, 12 mmAnschlagseite: DIN links / DIN rechtsAbschließbar: neinFarbe: braunOberfläche: KunststoffProduktbeschreibung:- Zur Öffnungsbegrenzung unabhängig von der Bedienungsfolge- Kein Zuschlagen des Fensters- Drehöffnung durch Zweihandbedienung möglich- Sicherung gegen unbeabsichtigtes Drehöffnen- Automatische Arretierung: Beim Schließen des Fensters aus der Drehstellung rastet die Öffnungsbegrenzung wieder ein.- Begrenzt die Öffnungsweite in Drehstellung auf ca. 50 mm bei Montage auf der Verschlussseite, bei horizontaler Befestigung variable Öffnungsweiten erzielbar- Leichte Montage durch in der Höhe verstellbare Rahmenteile- Wartungsfreundlich, da der Verstellbereich des Rahmenteiles +/– 3 mm beträgt- Bohr- und FräsbildDer Öffnungsbegrenzer kann universell eingesetzt werden. Es ist nicht erforderlich, dass Winkhaus Beschläge verbaut sind.
Original Winkhaus Duofunktionselement DFE.652 für OKNOPLAST.Herstellernummer: 5034328 "DUOFUNKTIONSELEMENT DFE.652" Technische Informationen:Bauteiltyp: FehlschaltsicherungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsFarbe: silberOberfläche: verzinktZusätzliche: Funktion Flügelheber
Original Winkhaus KF-Schlagleistengetriebe -6/20-13-12-57250 Produktmaße: 55 x 29 x 40 mm Auf der einen Seite sind 57250 und das "MACO" Logo eingraviert.
Original Winkhaus Schließauflauf V SL (silber)Herstellernummer: 2316447 Informationen:Schließaufläufe sind Rahmenteile in welche die Kantenriegel einriegeln. Spezifikation:Bauteiltyp: SchließauflaufSchließauflauf: Typ UniversalFensterwerkstoff: HolzNutmittenlage: 13 mmFalzluft: 12 mmBauteiltiefe: 15 mmAnpressdruckverstellung: jaFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendBauteilhöhe Auflauf: 7 mmBauteillänge: 60 mmSchraubachse 1: 5.7 mm

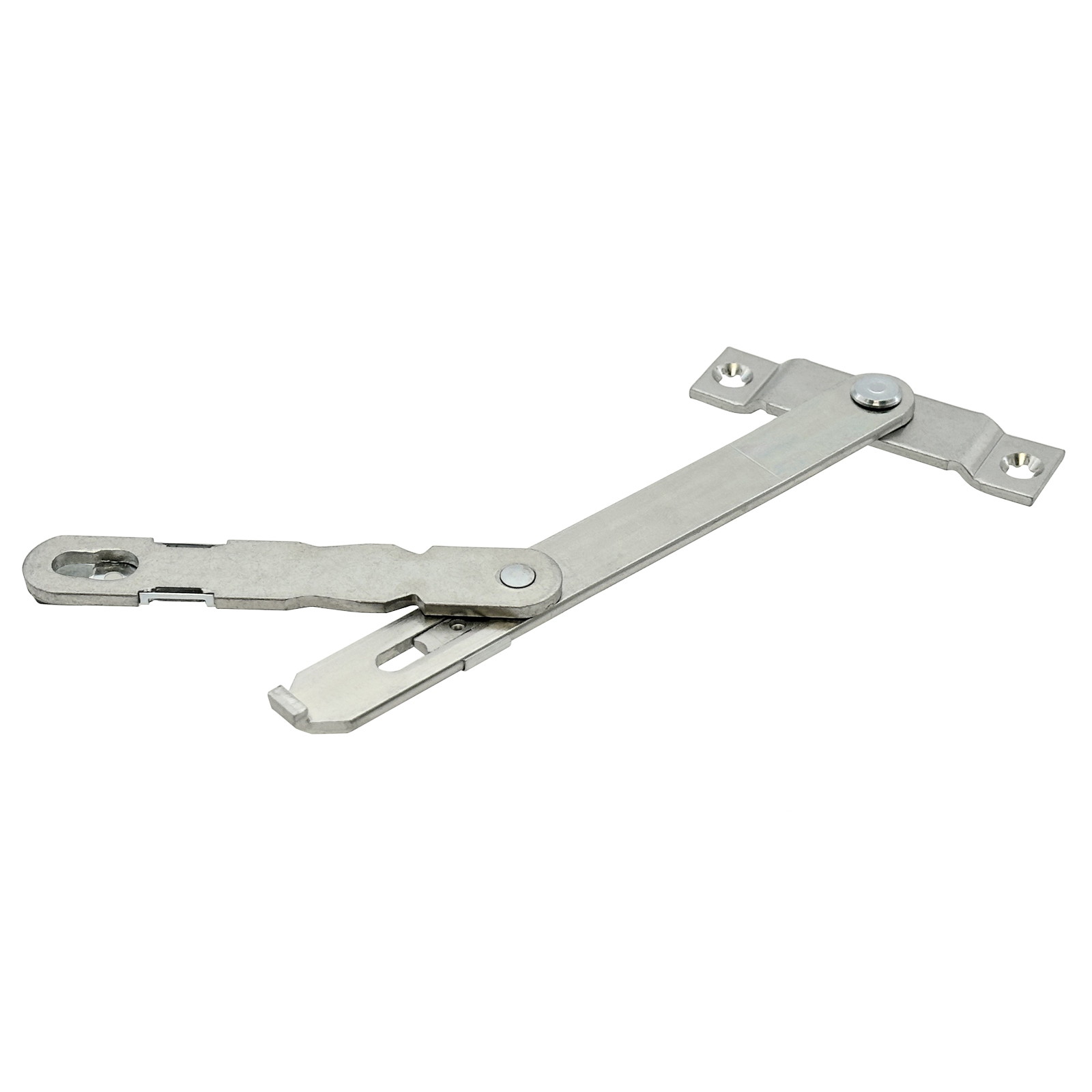

Winkhaus Drehbegrenzer DBG.ET.13-5 Herstellernummer: 5099088 „DREHBEGRENZER DBG.ET.13-5“ Funktionsweise: Reduziert Dreh-Öffnungsweite auf 90° oder weniger Kann Zusatzfunktionen wie Endanschlag oder Dämpfung enthalten Einstellbar für DIN links und DIN rechts Anschlag Zur Verwendung mit Dreh-Kipp-Beschlägen Der Drehbegrenzer DBG.ET.13-5 gehört zur activPilot Concept Serie und wird in Kunststofffenstern mit einer aufliegenden Bandseite eingesetzt. Er reduziert die Drehöffnung eines Fensters auf maximal 90 Grad. Das Bauteil verfügt über eine verzinkte Oberfläche und ist silberfarbig. Die Flügelbeschlagnut misst 16 mm, mit einer Nutmittenlage von 13 mm und einer Falzluft von 12 mm. Lieferumfang: Drehbegrenzer DBG.ET.13-5
Winkhaus Zuschlagsicherung ZSS.OS2 in Weiß Herstellernummer: 4936655 „ZUSCHLAGSICHERUNG ZSS.OS2“ Funktionsweise Verhindert ungewolltes Zuschlagen des Fensterflügels Positioniert in der Beschlagnut des Fensters Anpassbar an verschiedene Nutmittenlagen Für links und rechts angeschlagene Fenster Fließtext Die Zuschlagsicherung ZSS.OS2 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Sie ist in Fenster aus Aluminium, Holz, Kunststoff und Stahl integrierbar und unterstützt Nutmittenlagen von 9 mm und 13 mm. Die Farbe ist weiß, ähnlich RAL 9016, mit einer Oberfläche aus Kunststoff ohne spezielle Oberflächenbehandlung. Lieferumfang Zuschlagsicherung ZSS.OS2

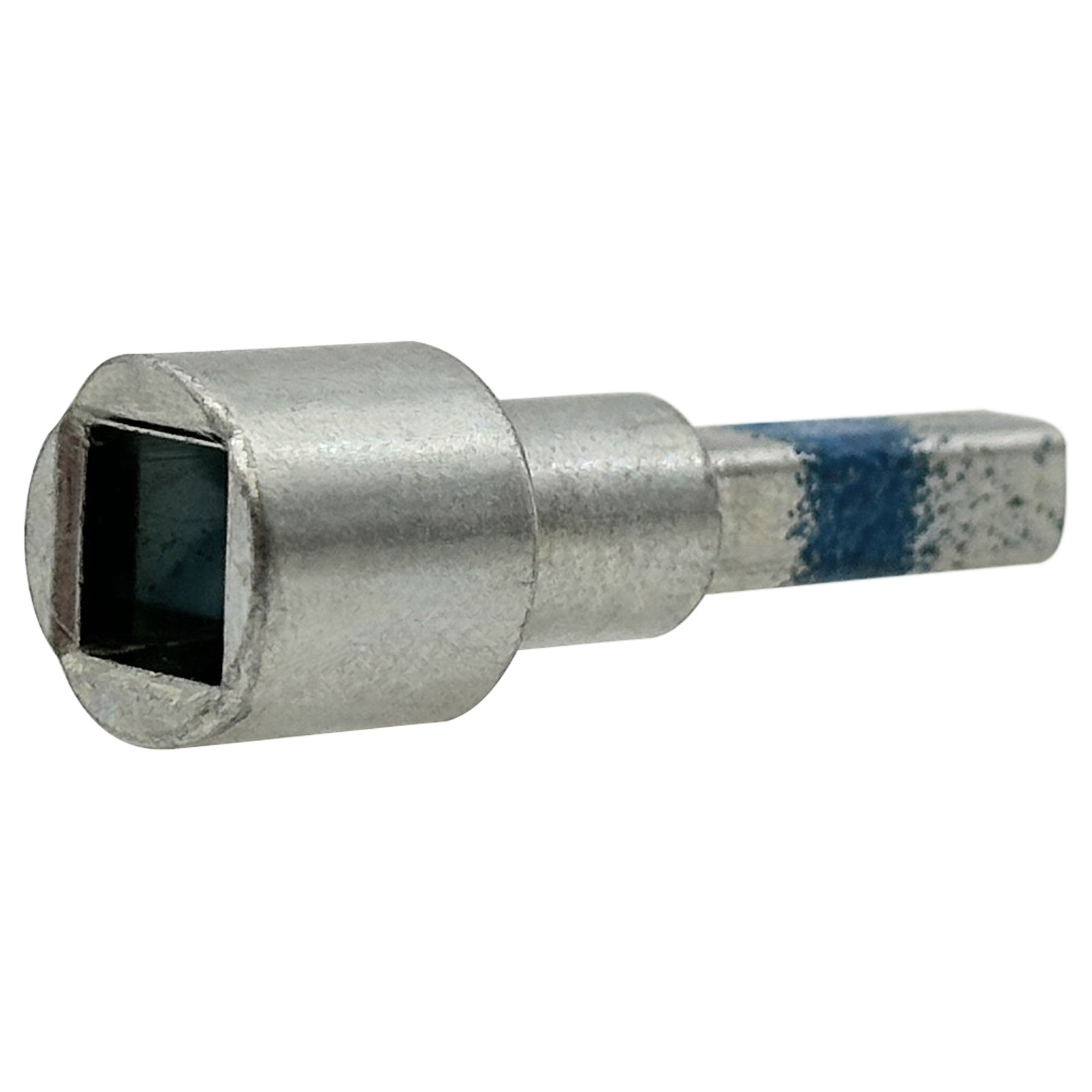

Winkhaus Adapter GR-OF-D-6 in Silber Herstellernummer: 4926713 „ADAPTER GR-OF-D-6 SL“ Funktionsweise: Verwendet für die Anpassung der Flügelbeschlagnut Geeignet für Drehfenster-Sonderlösungen Kann auf DIN links oder rechts angebracht werden Besitzt eine Falzluft von 12 mm Der Adapter GR-OF-D-6 gehört zur easyPilot Serie und wird für Drehfenster-Sonderlösungen wie easyPilot Soleil eingesetzt. Er ist geeignet für Fenster mit einer Flügelbeschlagnut von 16 mm und kann sowohl auf DIN links als auch auf DIN rechts Seiten montiert werden. Die Oberfläche ist verzinkt und in Silber ausgeführt. Lieferumfang: Adapter GR-OF-D-6
Original Winkhaus Balkontürgriff / Ziehgriff aus Aluminium, silber eloxiert (F1). Der Griff wird von außen an Fenstertüren verschraubt, um ein Öffnen / Schließen der Tür zu vereinfachen. Perfekt verwendbar in Kombination mit einem Balkontürschnäpper, der die Tür im geöffnetem Zustand gegen Windstöße geschlossen hält. Hersteller: WinkhausMaterial: AluminiumSchraubenabstand: 45 mmOberfläche: Aluminium F1, glattAbmessungen Breite x Höhe: 40 x 65 mm Lieferumfang:- Winkhaus Balkontürgriff aus Aluminium in silber eloxiert (F1)- 2 SPAX-Schrauben

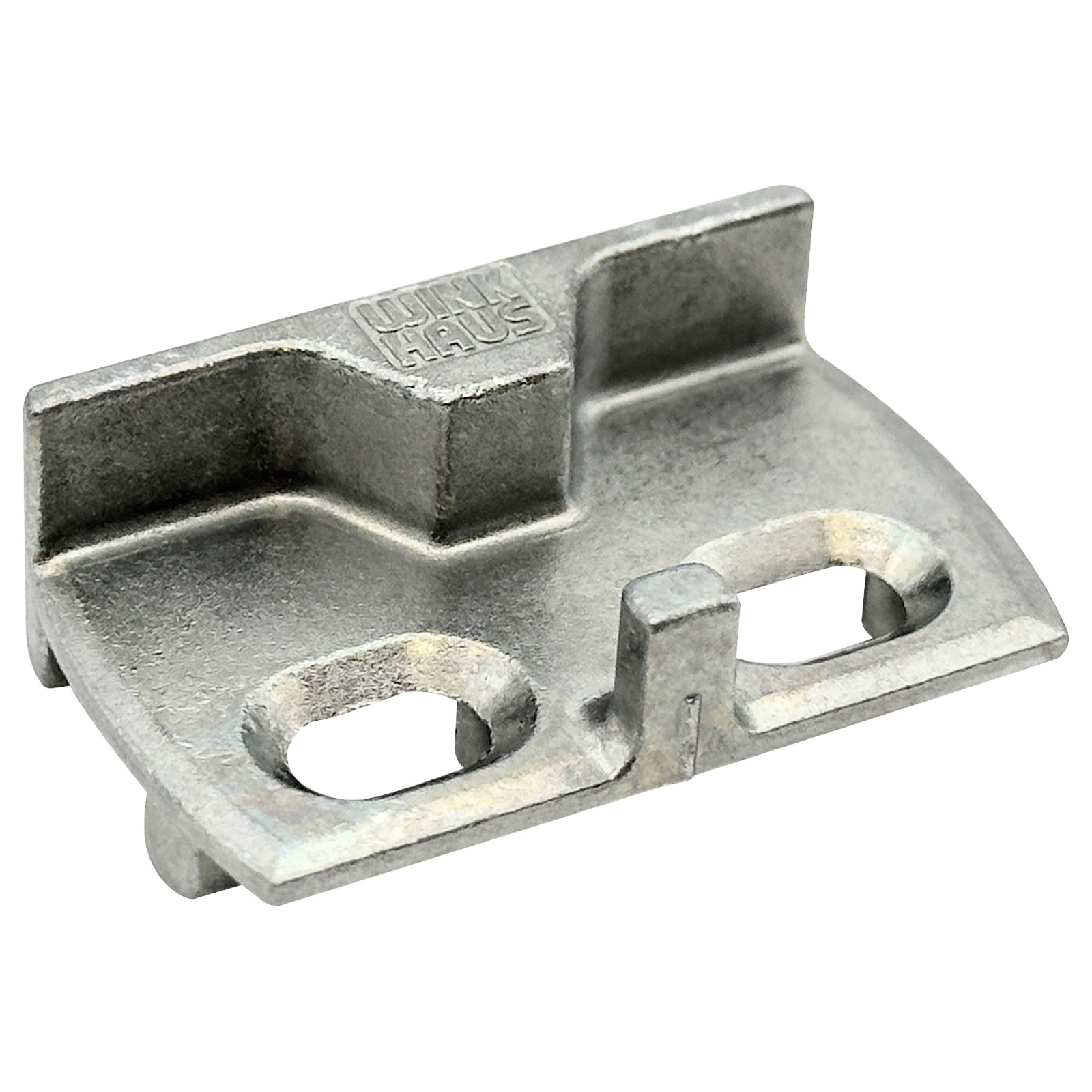

Winkhaus Absteller SBA.K.T.13-4 in Silber Herstellernummer: 4937781 „ABSTELLER SBA.K.T.13-4“ Funktionsweise: dient der Fixierung des Fensterflügels in Drehstellung verdeckter Sitz am Blendrahmen keine Anpressdruckverstellung zur Nutzung mit aufliegender Bandseite Der Absteller SBA.K.T.13-4 ist Teil der activPilot Concept Serie und wird für Kunststofffenster mit aufliegender Bandseite verwendet. Die verdeckte Montage erfolgt im Blendrahmen. Mit einer verzinkten Oberfläche und in Silber ausgeführt, passt der Absteller zu verschiedenen Profilsystemen wie Deceuninck, Gealan, Rehau, Roplasto und Salamander. Lieferumfang: – Absteller SBA.K.T.13-4
Original Winkhaus Schließauflauf SA SL (silber)Herstellernummer: 1895985Schließaufläufe sind Rahmenteile in welche die Kantenriegel einriegeln. Spezifikation:Bauteiltyp: SchließauflaufSchließauflauf: Typ UniversalFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlNutmittenlage: 13 mmFalzluft: 12 mmHolzrahmennut: Eurofalz, Euronut 6/8,Euronut: 7/8Bauteiltiefe: 17.5 mmAnpressdruckverstellung: jaFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendBauteilhöhe Auflauf: 7 mmBauteillänge: 75 mmSchraubachse: 1 11.5 mm Profilsysteme:Profilhersteller: Internova, KBE (Profine), Kömmerling (Profine), LB.Profile, Trocal (Profine), Reynaers, RoplastoProfilsystem: Internova 6000, 70 AD (KBE), 70 MD (KBE), 88 + (KBE), 76 AD (KBE), 76 MD (KBE), 76 AD, 76 MD, 70 AD, PAD, PMD, PCD, MasterLine 8, 7001 AD, 7001 MD, 6002 AD, 6002 MD, 76 AD (Trocal), 76 MD (Trocal), InnoNova 2000 (Trocal), 88+ (Trocal), InnoNova A5 (Trocal), InnoNova M5 (Trocal)
Original Winkhaus Lochstange zur nachträglichen Reparatur für diverse Winkhaus Getriebeschienen - exklusiv bei uns erhältlich.Diese Lochstange läuft unter dem Getriebeschloss entlang und wird durch das dauerthafte Schalten des Griffes mit der Zeit verschlissen. Eine neue Lochstange setzt den Verschleiß wieder auf Null, sodass Sie quasi eine "neue" Getriebeschiene haben. Voraussetzung hierfür ist, dass Sie bereits ein neues Getriebeschloss vorliegen haben, welches Sie montieren möchten.Bitte beachten Sie, dass die Lochstange fachgerecht wig-geschweißt werden muss. Ein einfaches tauschen oder kleben ist nicht möglich. Die genaue Vorgehensweise bzw. Demontage & Montage können Sie den Bildern aus unserem Komplett-Set inkl. Getriebeschloss entnehmen: Hier klicken.Lieferumfang:- 1 Lochstange aus rohem Stahl (leichter Flugrost kann vorhanden sein)
Original Winkhaus Auflauf AL.SBK.60.BS in SilberHerstellernummer: 5041510 „AUFLAUF AL.SBK.60.BS“ Funktionsweise:– dient zur Führung des Fensterflügels in Kippstellung– verdecktliegende Montage im Blendrahmen– ohne Anpressdruckverstellung– passend für Kunststofffenster mit aufliegender Bandseite Der Auflauf AL.SBK.60.BS gehört zur activPilot Concept Serie von Winkhaus. Er ist für den verdecktliegenden Einbau im Blendrahmen vorgesehen und wird bei Dreh-Kipp-Fenstern aus Kunststoff mit aufliegender Bandseite eingesetzt. Das Bauteil ist 80?mm lang, 8?mm hoch und 32,3?mm tief. Die Schraubachse beträgt 18?mm. Die Ausführung ist verzinkt und silberfarben. Technische Daten:– Bauteiltyp: Auflauf– Serie: activPilot Concept– Fensterwerkstoff: Kunststoff– Bauteillänge: 80 mm– Bauteilhöhe: 8 mm– Bauteiltiefe: 32,3 mm– Falzluft (Bodenschwelle): 10 mm– Schraubachse 1: 18 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen, verdecktliegend– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Auflauf AL.SBK.60.BS
Original Winkhaus Auflauf AL.SBK.152.BS in SilberHerstellernummer: 5041511 „AUFLAUF AL.SBK.152.BS“ Funktionsweise:– Führung des Fensterflügels beim Kippen– verdecktliegende Montage im Blendrahmen– keine Anpressdruckverstellung vorhanden– für Dreh-Kipp-Fenster mit aufliegender Bandseite geeignet Der Auflauf AL.SBK.152.BS gehört zur activPilot Concept Serie und wird bei Kunststofffenstern mit aufliegender Bandseite eingesetzt. Das Bauteil ist 80?mm lang, 8?mm hoch und 33,5?mm tief. Es wird verdeckt im Blendrahmen montiert. Die Schraubachse liegt bei 18?mm. Die silberfarbene Oberfläche ist verzinkt. Technische Daten:– Bauteiltyp: Auflauf– Serie: activPilot Concept– Fensterwerkstoff: Kunststoff– Bauteillänge: 80 mm– Bauteilhöhe: 8 mm– Bauteiltiefe: 33,5 mm– Falzluft (Bodenschwelle): 10 mm– Schraubachse 1: 18 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen, verdecktliegend– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Auflauf AL.SBK.152.BS
Original Winkhaus Auflauf AL.SBK.61/166.BS in SilberHerstellernummer: 5041512 „AUFLAUF AL.SBK.61/166.BS“ Funktionsweise:– dient zur Führung und Fixierung des Flügels in Kippstellung– wird verdeckt im Blendrahmen montiert– geeignet für Dreh-Kipp-Fenster mit aufliegender Bandseite– keine Anpressdruckverstellung vorhanden Der Auflauf AL.SBK.61/166.BS gehört zur activPilot Concept Serie und wird verdeckt im Blendrahmen von Kunststofffenstern mit aufliegender Bandseite montiert. Das Bauteil ist 80?mm lang, 8?mm hoch und 27?mm tief. Die Schraubachse beträgt 18?mm. Der Auflauf ist verzinkt und silberfarben ausgeführt. Technische Daten:– Bauteiltyp: Auflauf– Serie: activPilot Concept– Fensterwerkstoff: Kunststoff– Bauteillänge: 80 mm– Bauteilhöhe: 8 mm– Bauteiltiefe: 27 mm– Falzluft (Bodenschwelle): 10 mm– Schraubachse 1: 18 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen, verdecktliegend– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Auflauf AL.SBK.61/166.BS
Original Winkhaus Anbohrschutz G.D.7,5 aus der Produktlinie activPilot. Herstellernummer: 4939747 „AB.G.D.7,5“ Produktbeschreibung: – Zum Schutz des Getriebegehäuses gegen Aufbohren von außen nach DIN EN 1627-1630 – Material: Stahl, 1mm dick, gehärtet – Rechts und links verwendbar – Für alle Winkhaus Getriebe geeignet mit Dornmaß 7,5 mm Lieferumfang: – Anbohrschutz G.D.7,5 Hinweis: Der Anbohrschutz wird einfach auf das Getriebeschloss (siehe Foto) aufgesetzt und lässt sich jederzeit rückstandslos wieder demontieren (hier als Beispiel mit 15,5er Anbohrschutz – die Vorgehensweise ist identisch).
