Original Winkhaus Getriebeschiene GAM.800 aus der Beschlagserie activPilot. Herstellernummer: 4926267 “GETRIEBE GAM.800”   Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Rechts und links verwendbar – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten   Anwendungsbereich: 510 – 800 mm Flügelfalzhöhe   Die Bezeichnungen “GAM 800” und “FFH 0510 – 0800” sind eingraviert.

Original Winkhaus Getriebeschiene GAKA.2000-4 D.. aus der Beschlagserie activPilot.Herstellernummern:4929007 “GETRIEBE GAKA.2000-4.D25”4929008 “GETRIEBE GAKA.2000-4.D30”4929009 “GETRIEBE GAKA.2000-4.D35”4929010 “GETRIEBE GAKA.2000-4.D40”4929011 “GETRIEBE GAKA.2000-4.D45”4929012 “GETRIEBE GAKA.2000-4.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 – 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 4 Stück (GAKA.2000-4) Die Bezeichnungen “GAKA.2000-4” und “G 1050 FFH 1750 – 2000” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2000-4 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Getriebeschiene GAK.945-1 aus der Beschlagserie activPilot. Herstellernummer: 4926209 “GETRIEBE GAK.945-1” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 695 – 945 mm Flügelfalzhöhe Griffsitz: 260 mm (G 260) Die Bezeichnungen “GAK.945” und “G 260 FFH 695 – 945” sind eingraviert.

Original Winkhaus Getriebeschiene GAK.1550-1 aus der Beschlagserie activPilot.Herstellernummer: 4926224 “GETRIEBE GAK.1550-1”  Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1300 – 1550 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 1 Stück (GAK.1550-1) Die Bezeichnungen “GAK.1550” und “G550 FFH 1300-1550” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1550-1 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Getriebeschiene GAKA.2000-4 D.. aus der Beschlagserie activPilot.Herstellernummern:5015014 “GETRIEBE GAKA.2000-2.D45”5015015 “GETRIEBE GAKA.2000-2.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 – 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAKA.2000-2) Die Bezeichnungen “GAKA.2000” und “G 1050 FFH 1750 – 2000” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2000-2 abgebildet, sondern eine andere Größe zur Veranschaulichung. Diese Schiene kann als Alternative für die GRKA 2000/2 D45 bzw. GRKA 2000/2 D50 genommen werden.

Original Winkhaus Getriebeschiene GAK.710 aus der Beschlagserie activPilot. Herstellernummer: 4926207 “GETRIEBE GAK.710”   Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (nicht bei GAK.710) – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten   Anwendungsbereich: 460 – 710 mm Flügelfalzhöhe   Griffsitz: 210 mm (G 210)   Die Bezeichnungen “GAK 710” und “G 210 FFH 460 – 710” sind eingraviert.

Original Winkhaus Getriebeschiene GAKA.2225-2 D.. aus der Beschlagserie activPilot.Herstellernummern:5015012 “GETRIEBE GAKA.2225-2.D45”5015013 “GETRIEBE GAKA.2225-2.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1975 – 2225 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAKA.2225-2) Die Bezeichnungen “GAKA.2225” und “G 1050 FFH 1975 – 2225” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2225-2 abgebildet, sondern eine andere Größe zur Veranschaulichung. Diese Schiene kann als Alternative für die GRKA 2225/2 D45 bzw. GRKA 2225/2 D50 genommen werden.

Original Winkhaus Getriebeschiene GAK.1775-2 aus der Beschlagserie activPilot.Herstellernummer: 4926228 “GETRIEBE GAK.1775-2”  Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1525 – 1775 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.1775-2) Die Bezeichnungen “GAK.1775” und “G550 FFH 1525-1775” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1775-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Winkhaus Getriebe GAK.1100-1.D7,5 Silber Herstellernummer: 4969429 „GETRIEBE GAK.1100-1.D7,5“ Funktionsweise Montage in der Beschlagnut, erfordert Ausfräsung im Fensterflügel Schaltung über den Fenstergriff Überträgt Bewegung des Griffes auf Fensterbeschlagkomponenten Unterstützt Dreh-Kipp-Öffnungsart Fließtext Das Getriebe GAK.1100-1.D7,5 gehört zur duoPort Serie und ist Teil der Schiebebeschläge-Sonderlösungen. Es wird in der Beschlagnut von Fenstern aus Aluminium, Holz, Kunststoff und Stahl montiert. Das einteilige Einlassgetriebe steuert über den Fenstergriff die Bewegung der Beschlagkomponenten. Es ist in Silber ausgeführt mit einer verzinkten Oberfläche und hat je einen Verschlusspunkt mit einem Achtkantbolzen. Lieferumfang Einlassgetriebe GAK.1100-1.D7,5

Original Winkhaus Getriebeschiene GAKA.2225-4 D.. aus der Beschlagserie activPilot.Herstellernummern:4929013 "GETRIEBE GAKA.2225-4.D25"4929014 "GETRIEBE GAKA.2225-4.D30"4929015 "GETRIEBE GAKA.2225-4.D35"4929016 "GETRIEBE GAKA.2225-4.D40"4929017 "GETRIEBE GAKA.2225-4.D45"4929018 "GETRIEBE GAKA.2225-4.D50" Produktbeschreibung:- Konstanter Griffsitz GK- Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm- Abschließbar, geeignet für Drehkipp-Terrassentüren- In der Beschlagnut klemmbar- Mit Zusatzverriegelungen verlängerbar- Funktionsbauteile wie DFE und TFE nachrüstbar- Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1975 - 2225 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 4 Stück (GAKA.2225-4) Die Bezeichnungen "GAKA.2225-4" und "G 1050 FFH 1975 - 2225" sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2225-4 abgebildet, sondern eine andere Größe zur Veranschaulichung.

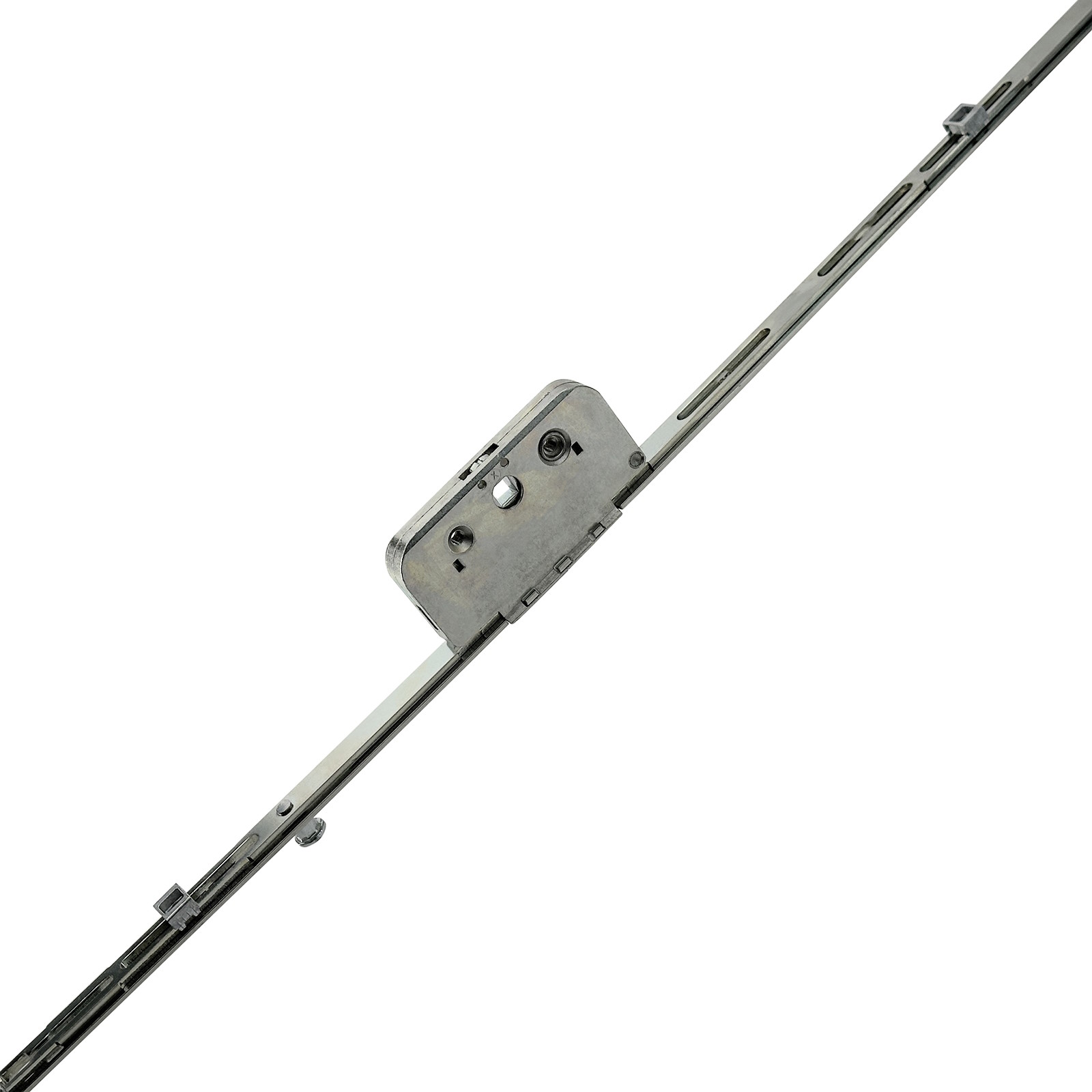

Original Winkhaus Getriebeschiene GAK.2000-4.D25 bis D50 aus der Beschlagserie activPilot.Herstellernummern:4938143 "GETRIEBE GAK.2000-4.D25"4938150 "GETRIEBE GAK.2000-4.D30"4938151 "GETRIEBE GAK.2000-4.D35"4938152 "GETRIEBE GAK.2000-4.D40"4938153 "GETRIEBE GAK.2000-4.D45"4938154 "GETRIEBE GAK.2000-4.D50" Produktinformationen:- Konstanter Griffsitz GK- Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm- In der Beschlagnut klemmbar- Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort- Mit Zusatzverriegelungen verlängerbar- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Bohr- und Fräsbild siehe Gruppe 15, Einbauzeichnungen B-3-4 Anwendungsbereich: 1750 - 2000 mm FFH (Flügelfalzhöhe) Griffsitzhöhe: 1050 mm Die Bezeichnung "GAK.2000 G1050 FFH 1750-2000" ist auf der Schiene eingraviert. Wichtig: Es handelt sich hier um ein Dornmaß von 25 bis 50 mm. Achten Sie vor dem Kauf unbedingt darauf, welches Dornmaß Sie bestellen! Ein Beispiel zur Dornmaß-Bestimmung können Sie den Bildern entnehmen.

Original Winkhaus Getriebeschiene GAK.2000-2.D-6 aus der Beschlagserie activPilot.Herstellernummer: 5041248 “GETRIEBE GAK.2000-2.D-6” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß -6  mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 - 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.2000-2.D-6)Die Bezeichnung "GAK 2000 D-60" ist auf der Schiene eingraviert.

Original Winkhaus Getriebeschiene GAK.2225-4.D35 aus der Beschlagserie activPilot.Herstellernummern: 4938147 "GETRIEBE GAK.2225-4.D35" Produktinformationen:- Konstanter Griffsitz GK- Dornmaß: 35 mm- In der Beschlagnut klemmbar- Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort- Mit Zusatzverriegelungen verlängerbar- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Bohr- und Fräsbild siehe Gruppe 15, Einbauzeichnungen B-3-4 Anwendungsbereich: 1975 - 2225 mm FFH (Flügelfalzhöhe) Griffsitzhöhe: 1050 mm Die Bezeichnung "GAK.2225 G1050 FFH 1975-2225" ist auf der Schiene eingraviert. Wichtig: Es handelt sich hier um ein Dornmaß von 35 mm. Achten Sie vor dem Kauf unbedingt darauf, welches Dornmaß Sie bestellen! Ein Beispiel zur Dornmaß-Bestimmung können Sie den Bildern entnehmen.

GETRIEBE GA.250-1.RC-NHerstellernummer: 5043220Das Getriebe GA.250-1.RC-N eignet sich durch seine kurze und beidseitig koppelbare Bauart perfekt zur Umrüstung jeglicher Fenster- und Fenstertüren und muss nicht abgelängt werden.Fensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: Dreh-KippDornmaß: 15.5 mmGriffhöhe: 0 mmAnzahl Verschlusspunkte: 1Verschlusspunktausführung: AchtkantbolzenFarbe: silberOberfläche: verzinktHubrichtung: gleichläufigGetriebehub: 38Klemmung: jaKoppelbar: jaGetriebeausführung: einteiligAushebesicherung: nein

Original Winkhaus Getriebeschiene GAK.1550-2 aus der Beschlagserie activPilot.Herstellernummer: 4926225 “GETRIEBE GAK.1550-2”  Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1300 – 1550 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.1550-2) Die Bezeichnungen “GAK.1550” und “G550 FFH 1300-1550” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1550-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Getriebeschiene GAK.1100-1.D-6.N in SilberHerstellernummer: 5041242 „GETRIEBE GAK.1100-1.D-6.N“ Funktionsweise:– wird in die 16 mm Beschlagnut des Fensterflügels eingesetzt– erfordert Ausfräsung für den Getriebekasten im Fensterflügel– überträgt Griffbewegungen auf alle verbundenen Beschlagkomponenten– ermöglicht sämtliche Öffnungsstellungen von Dreh-Kipp-Fenstern Das Einlassgetriebe GAK.1100-1.D-6.N gehört zur activPilot Concept Serie und ist für Fenster mit aufliegender Bandseite konzipiert. Es eignet sich für Aluminium-, Holz-, Kunststoff- und Stahlfenster und ist mit einem konstanten Griffsitz sowie einer Griffhöhe von 375 mm ausgestattet. Das Getriebe verfügt über einen Achtkantbolzen-Verschlusspunkt, ist einteilig ausgeführt und verzinkt in silberfarbener Ausführung. Technische Daten:– Bauteiltyp: Einlassgetriebe– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Flügelbeschlagnut: 16 mm– Anschlagseite: DIN links, DIN rechts– Öffnungsart/Schaltfolge: Dreh-Kipp– Dornmaß: -6 mm– Griffsitz: konstant– Griffhöhe: 375 mm– min. Flügelfalzhöhe: 850 mm– max. Flügelfalzhöhe: 1100 mm– Anzahl Verschlusspunkte: 1– Verschlusspunktausführung: Achtkantbolzen– Getriebehub: 38 mm– Hubrichtung: gleichläufig– Abschließbar: nein– Getriebeausführung: einteilig– Klemmung: ja, verstärkt– Koppelbar: ja– Aushebesicherung: nein– Oberfläche: verzinkt– Farbe: silber Lieferumfang:– Getriebeschiene GAK.1100-1.D-6.N

Original Winkhaus Getriebeschiene GAK.1325-2 D 7,5 aus der Beschlagserie activPilot. Herstellernummer: 4969426 “GETRIEBE GAK.1325-2.D7,5” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 7,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück!) – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 1075-1325 mm Flügelfalzhöhe Griffsitz: 550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK 1325-2) Die Bezeichnungen “GAK.1325”, “D7,5.G550”, “FFH 1075-1325” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GAK 1325-2 D7,5 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Winkhaus Getriebe GAK.465 Silber Herstellernummer: 4926221 „GETRIEBE GAK.465“ Funktionsweise Montage in der Beschlagnut Übertragung der Griffbewegung auf Fensterbeschlagkomponenten Ermöglicht verschiedene Fensterstellungen Schaltung über Fenstergriff Fließtext Das Getriebe GAK.465 gehört zur activPilot Select Serie und wird für vollverdecktliegende Bandseiten an Fenstern eingesetzt. Es ist kompatibel mit Aluminium-, Holz-, Kunststoff- und Stahlfensterwerkstoffen. Das Einlassgetriebe erfordert eine Ausfräsung im Fensterflügel und funktioniert durch eine konstante Griffsitzposition mit einem Getriebehub von 38 mm. Die Oberfläche ist verzinkt und das Getriebe ist in Silber ausgeführt. Lieferumfang Getriebe GAK.465

Original Winkhaus Getriebeschiene GAK.1325-1.D-6 in SilberHerstellernummer: 5041244 „GETRIEBE GAK.1325-1.D-6“ Funktionsweise:– wird in die 16 mm Beschlagnut des Fensterflügels eingebaut– Übertragung der Griffbewegung auf alle Beschlagkomponenten– erfordert Ausfräsung für den Getriebekasten– ermöglicht alle Stellungen bei Dreh-Kipp-Fenstern Das Einlassgetriebe GAK.1325-1.D-6 gehört zur activPilot Serie und ist für vollverdecktliegende Bandseiten vorgesehen. Es wird in Aluminium-, Holz-, Kunststoff- oder Stahlfenster eingebaut und besitzt einen konstanten Griffsitz mit Griffhöhe 550 mm. Die Oberfläche ist verzinkt, das Getriebe ist einteilig ausgeführt und nicht abschließbar. Technische Daten:– Bauteiltyp: Einlassgetriebe– Serie: activPilot– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Flügelbeschlagnut: 16 mm– Anschlagseite: DIN links, DIN rechts– Öffnungsart/Schaltfolge: Dreh-Kipp– Dornmaß: -6 mm– Griffsitz: konstant– Griffhöhe: 550 mm– min. Flügelfalzhöhe: 1075 mm– max. Flügelfalzhöhe: 1325 mm– Anzahl Verschlusspunkte: 1– Verschlusspunktausführung: Achtkantbolzen– Getriebehub: 38 mm– Hubrichtung: gleichläufig– Abschließbar: nein– Getriebeausführung: einteilig– Klemmung: ja– Koppelbar: ja– Aushebesicherung: nein– Oberfläche: verzinkt– Farbe: silber Lieferumfang:– Getriebeschiene GAK.1325-1.D-6

Original Winkhaus Getriebeschiene GAK.1195-1.D-6 in SilberHerstellernummer: 5041243 „GETRIEBE GAK.1195-1.D-6“ Funktionsweise:– wird in die 16 mm Beschlagnut des Fensterflügels eingebaut– Ausfräsung für Getriebekasten erforderlich– überträgt die Drehbewegung des Griffes auf alle Beschlagkomponenten– ermöglicht alle Öffnungsstellungen des Dreh-Kipp-Fensters Das Einlassgetriebe GAK.1195-1.D-6 gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Fenster mit aufliegender Bandseite vorgesehen. Es wird in Aluminium-, Holz-, Kunststoff- oder Stahlfenster eingebaut und besitzt eine gleichläufige Hubrichtung. Das Getriebe ist einteilig ausgeführt, nicht abschließbar, und verfügt über einen Griff mit konstantem Sitz sowie eine Griffhöhe von 470 mm. Die Oberfläche ist verzinkt, die Ausführung silberfarben. Technische Daten:– Bauteiltyp: Einlassgetriebe– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Flügelbeschlagnut: 16 mm– Anschlagseite: DIN links, DIN rechts– Öffnungsart/Schaltfolge: Dreh-Kipp– Dornmaß: -6 mm– Griffsitz: konstant– Griffhöhe: 470 mm– min. Flügelfalzhöhe: 945 mm– max. Flügelfalzhöhe: 1195 mm– Anzahl Verschlusspunkte: 1– Verschlusspunktausführung: Achtkantbolzen– Getriebehub: 38 mm– Hubrichtung: gleichläufig– Abschließbar: nein– Getriebeausführung: einteilig– Klemmung: ja– Koppelbar: ja– Aushebesicherung: nein– Oberfläche: verzinkt– Farbe: silber Lieferumfang:– Getriebeschiene GAK.1195-1.D-6

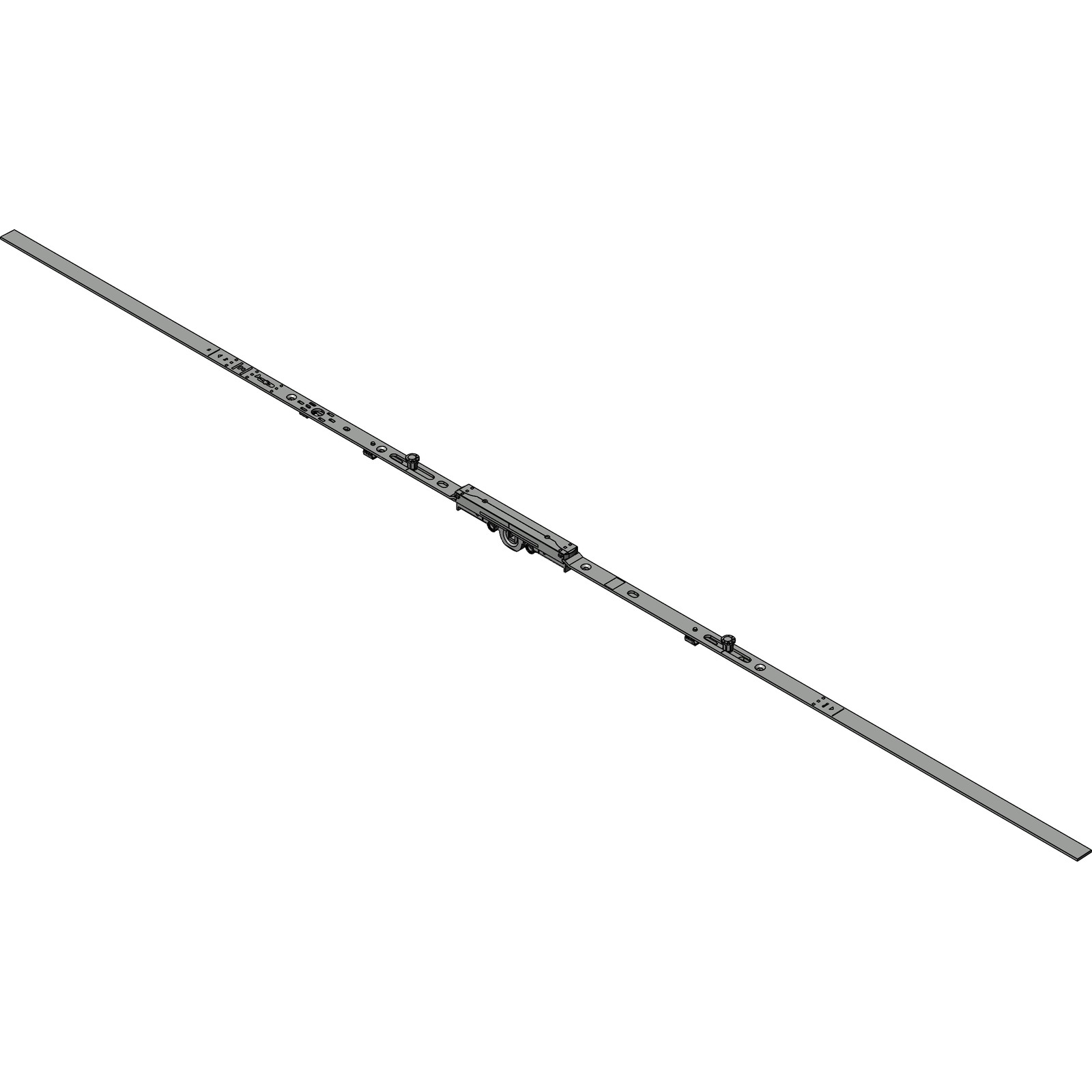

Winkhaus Getriebe GAM.1400-1.D7,5 Silber Herstellernummer: 4969402 „GETRIEBE GAM.1400-1.D7,5“ Funktionsweise: wird in der Beschlagnut montiert erfordert Ausfräsung im Fensterflügel für den Getriebekasten überträgt Griffbewegung auf Fensterbeschlag-Komponenten ermöglicht verschiedene Fensterstellungen Das Getriebe GAM.1400-1.D7,5 gehört zur Winkhaus duoPort Serie für Schiebebeschläge und Sonderlösungen. Es ist passend für Aluminium-, Holz-, Kunststoff- oder Stahlfenster und wird in der 16-mm-Flügelbeschlagnut montiert. Die anschlagseitige Anwendung ist sowohl DIN links als auch DIN rechts möglich. Der Fenstergriff wird mittig platziert und ermöglicht eine Dreh-Kipp-Funktion des Fensters. Die Farbe des Getriebes ist silber, und die Oberfläche ist verzinkt. Lieferumfang: Einlassgetriebe GAM.1400-1.D7,5

Winkhaus Getriebe GAK.830-1 Silber Herstellernummer: 4926231 „GETRIEBE GAK.830-1“ Funktionsweise wird in der Beschlagnut montiert, mit Ausfräsung im Fensterflügel schaltet über den Fenstergriff und überträgt dessen Bewegung bringt Fenster in verschiedene Stellungen Das Einlassgetriebe GAK.830-1 ist Teil der activPilot Select Serie und wird in Fensterflügeln mit vollverdecktliegender Bandseite eingesetzt. Es eignet sich für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Das Bauteil ist verzinkt und besitzt eine silberne Oberfläche. Lieferumfang Einlassgetriebe GAK.830-1

Original Winkhaus Getriebeschiene GAK.1195-1 aus der Beschlagserie activPilot.Herstellernummer: 4926236 “GETRIEBE GAK.1195-1” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:945 - 1195 Flügelfalzhöhe Griffsitz:470 mm (G 470) Die Bezeichnungen “GAK 1195” und “G 470 FFH 945 – 1195” sind eingraviert.

Winkhaus Getriebe GAK.2225-4.D7,5 Silber Herstellernummer: 4969407 „GETRIEBE GAK.2225-4.D7,5“ Funktionsweise: wird in der Beschlagnut montiert Schaltvorgang über Fenstergriff überträgt Griffbewegung auf Fensterbeschlag-Komponenten ermöglicht verschiedene Fensterstellungen Fließtext: Das Getriebe GAK.2225-4.D7,5 gehört zur duoPort SK Serie und wird in Schiebebeschlägen integriert. Es erfordert eine Ausfräsung im Fensterflügel und wird in der Beschlagnut montiert. Die Dreh-Kipp-Funktion wird durch den Fenstergriff über ein Achtkantbolzen-Verschlusssystem gesteuert. Oberfläche ist verzinkt und in Silber gehalten. Lieferumfang: Getriebe GAK.2225-4.D7,5
